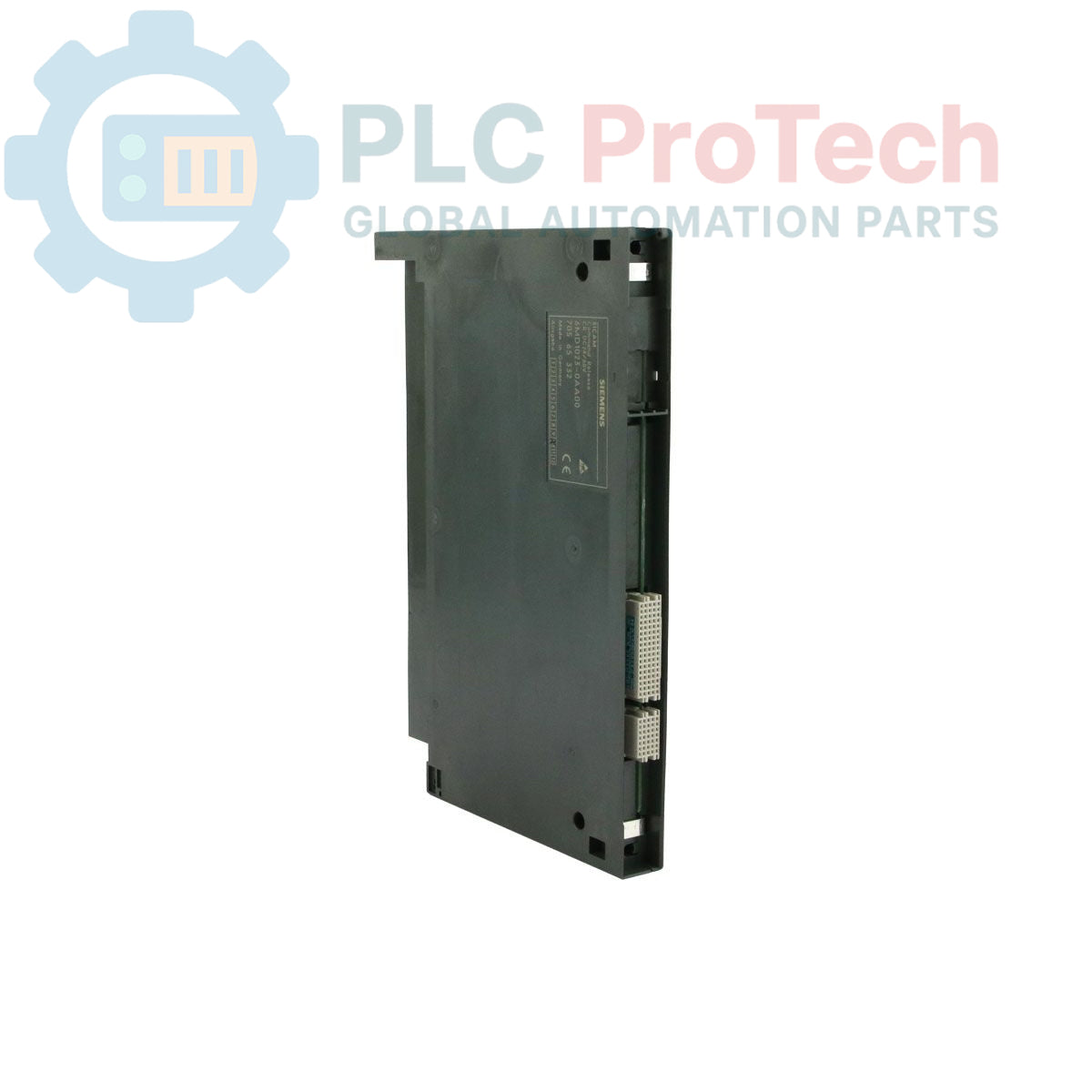

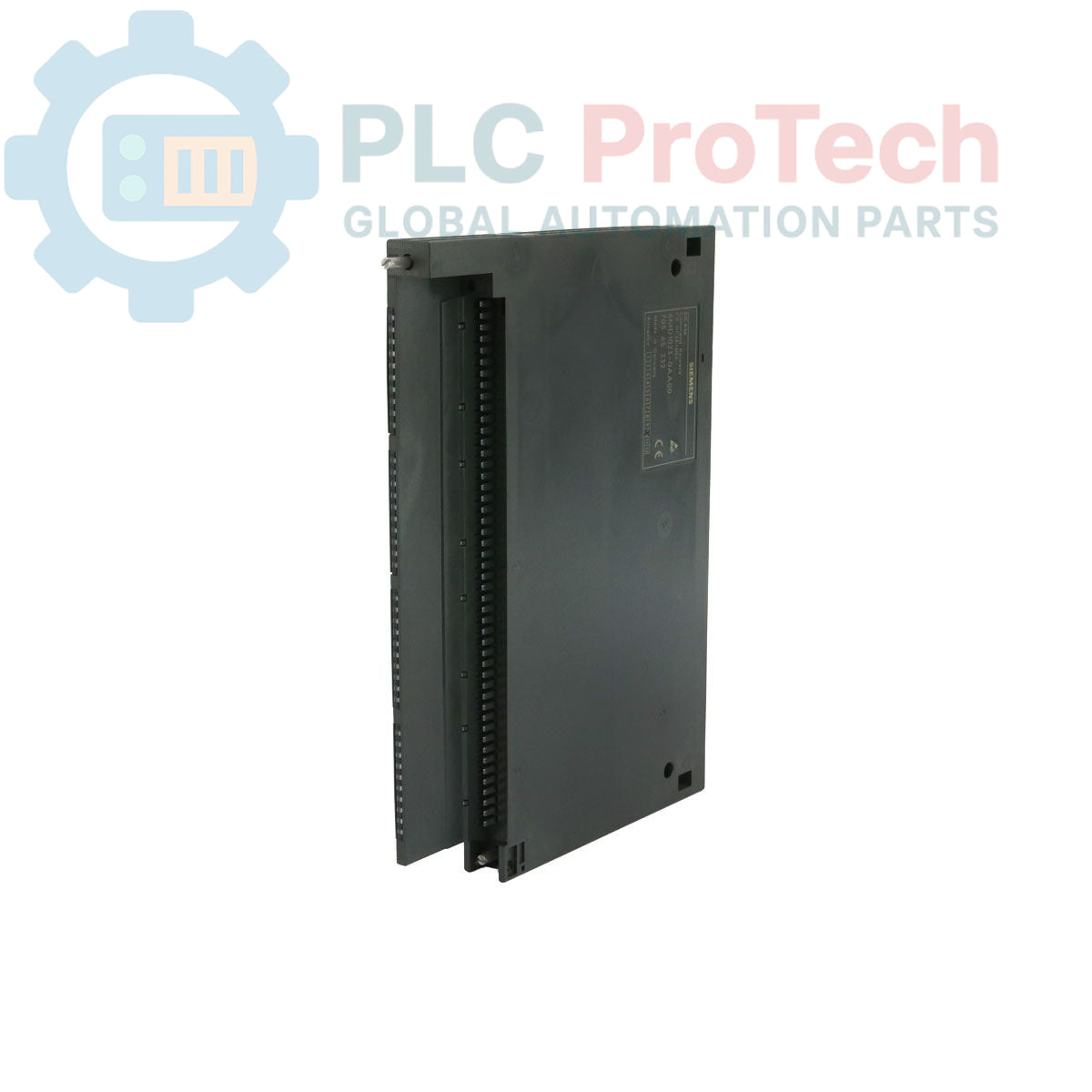

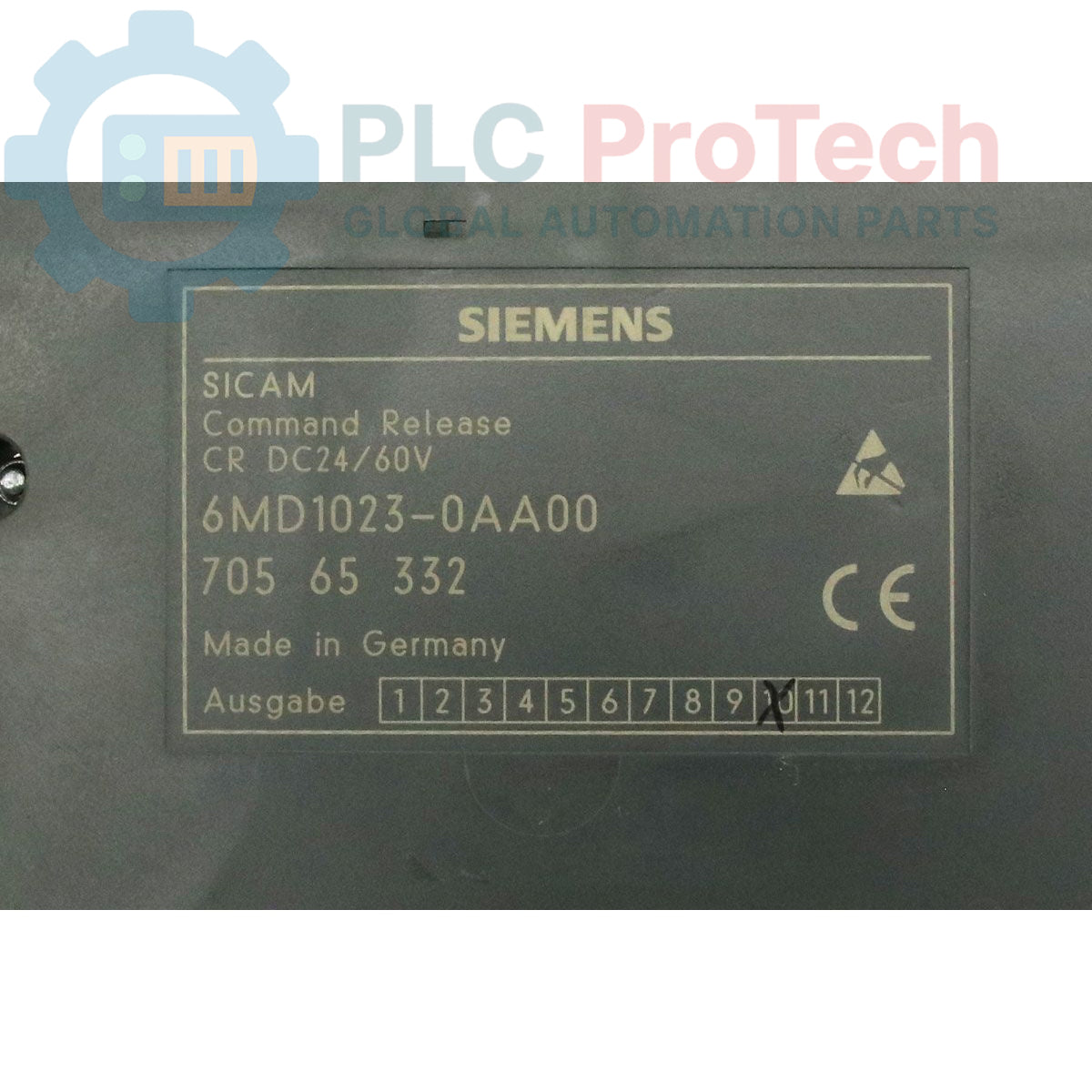

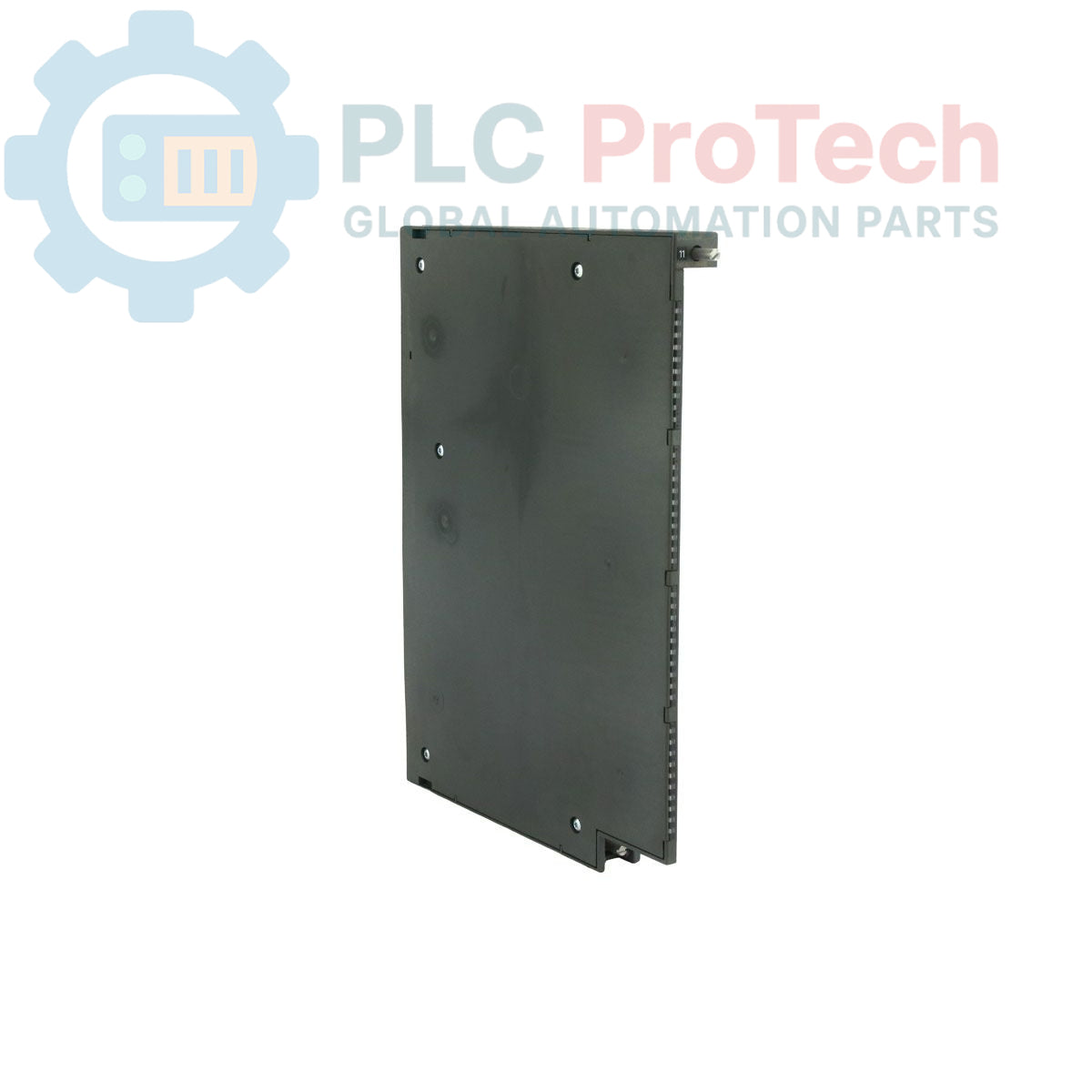

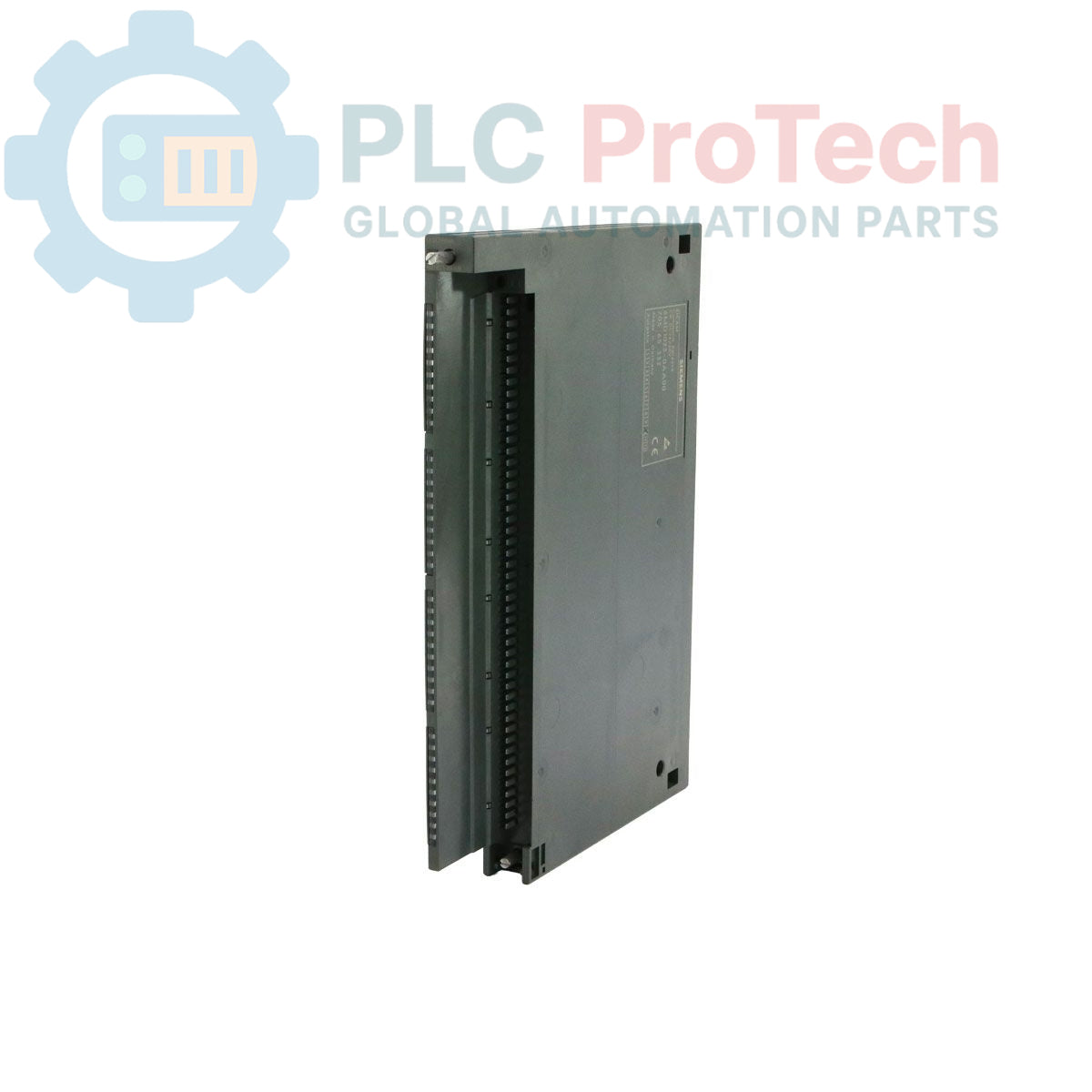

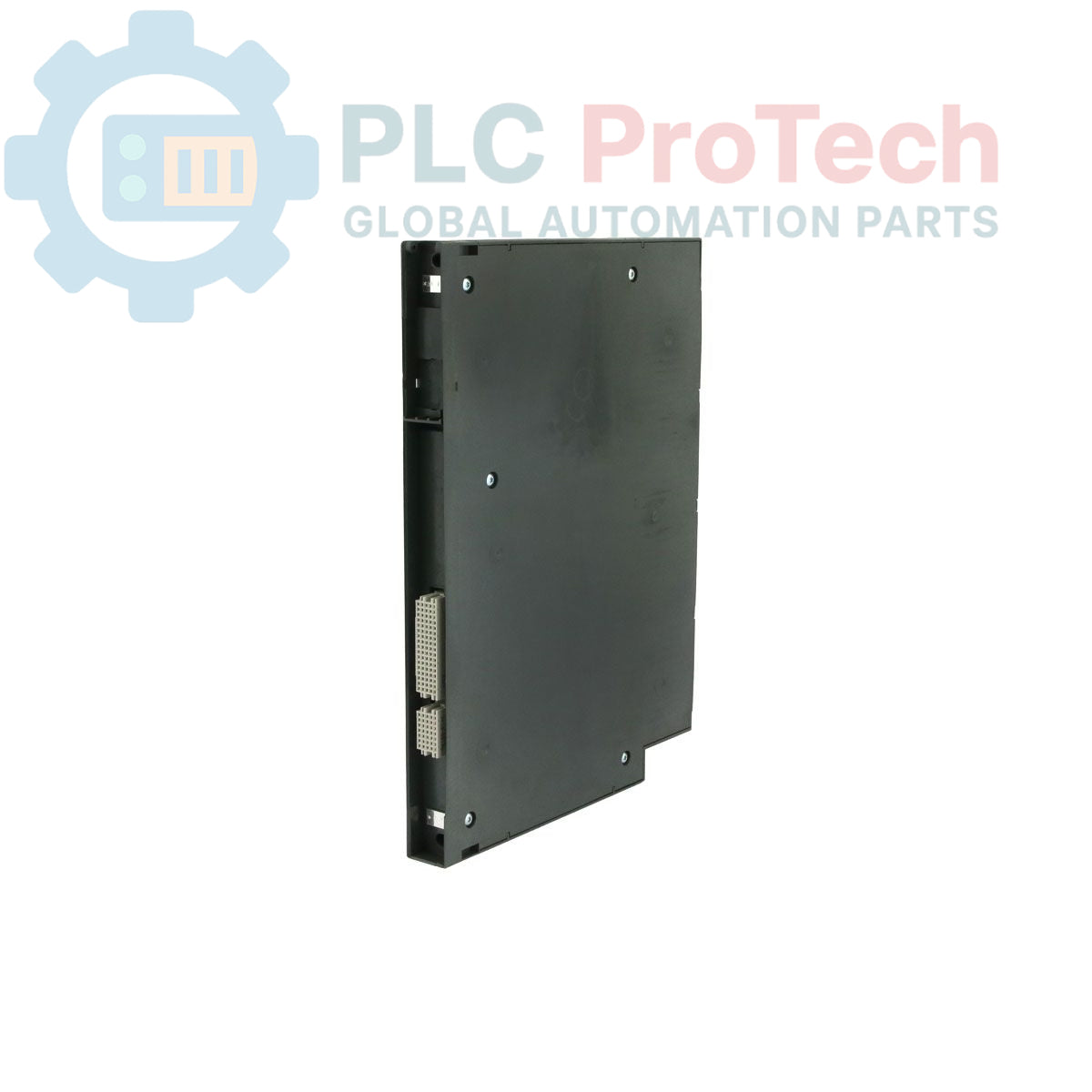

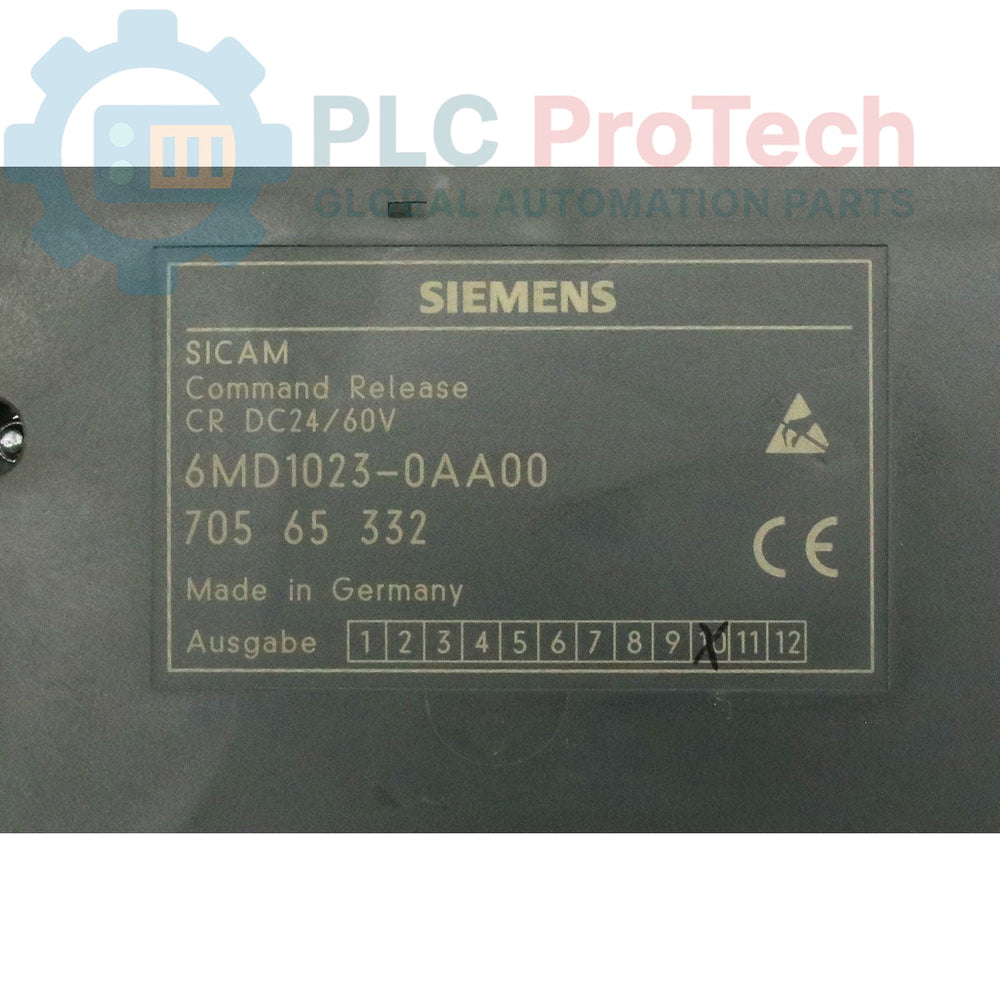

Siemens 6MD1023-0AA00 SICAM RTU-Steuerungsfreigabe

Beschreibung

Das 6MD1023-0AA00 ist ein SICAM-RTU-Steuerfreigabemodul, das für Prozesssteuerungs- und Systemüberwachungsaufgaben entwickelt wurde. Dieses Gerät verfügt über 8 Meldungen und 8 Steuerfreigabeausgänge sowie über 8 Einzelmeldungen für interne Systemalarme. Es bietet eine flexible Ausgangskonfiguration mit 4 Wechslerkontakten und 4 Schließerkontakten, die sowohl für prozessbezogene als auch für systemspezifische Anwendungen genutzt werden können. Das Modul verfügt über einen internen Ausgangssicherheitsschalter und unterstützt eine zeitunabhängige Steuerausgabe. Es ist für verschiedene ohmsche Lasten ausgelegt und arbeitet in einem Eingangsspannungsbereich von 24 V bis 60 V DC.

Funktionen

• Kapazität für Steuerungen/Meldungen: 8 Meldungen, 8 Steuerfreigaben, 8 interne Systemalarmmeldungen
• Ausgangskonfiguration: 4 Wechslerkontakte, 4 Schließerkontakte
• Ausgangssicherheit: Integrierter interner Ausgangssicherheitsschalter
• Lastverhalten (ohmsch):
  • 24 V: bis zu 4,0 A
  • 48 V: bis zu 1,3 A
  • 60 V: bis zu 0,9 A
  • 125 V: bis zu 0,4 A
• Eingangsspannungsbereich: 24 V – 60 V DC

Anwendungen

• Steuerungssysteme für Remote Terminal Units (RTU)
• Prozesssteuerung für elektrische Energieversorgung und Umspannwerksautomatisierung
• Systemüberwachung und Verwaltung von Störalarmen
• Integration in SICAM-Automatisierungsarchitekturen

Technische Daten

Installationsrichtlinien

• Umgebung: Stellen Sie die Installation in einer sauberen, trockenen Steuerungsumgebung innerhalb eines SICAM-RTU-Gehäuses sicher.
• Verdrahtung: Schließen Sie Prozess- und Systemaufgaben an die vorgesehenen Wechsler- oder Schließerkontakte an und stellen Sie sicher, dass die Kabelquerschnitte für die erforderliche Strombelastung geeignet sind.
• Spannungskonformität: Halten Sie den Eingangsspannungsbereich von 24 V bis 60 V DC strikt ein, um Schäden am Steuerungsmodul zu vermeiden.
• Sicherheit: Überprüfen Sie, dass der interne Ausgangssicherheitsschalter entsprechend den vorgesehenen Sicherheitsfunktionen der Systemanwendung konfiguriert ist.
• Erdung: Sorgen Sie für eine ordnungsgemäße Gehäuseerdung, um eine zuverlässige Leistung und Signalintegrität für interne Alarmmeldungen sicherzustellen.
