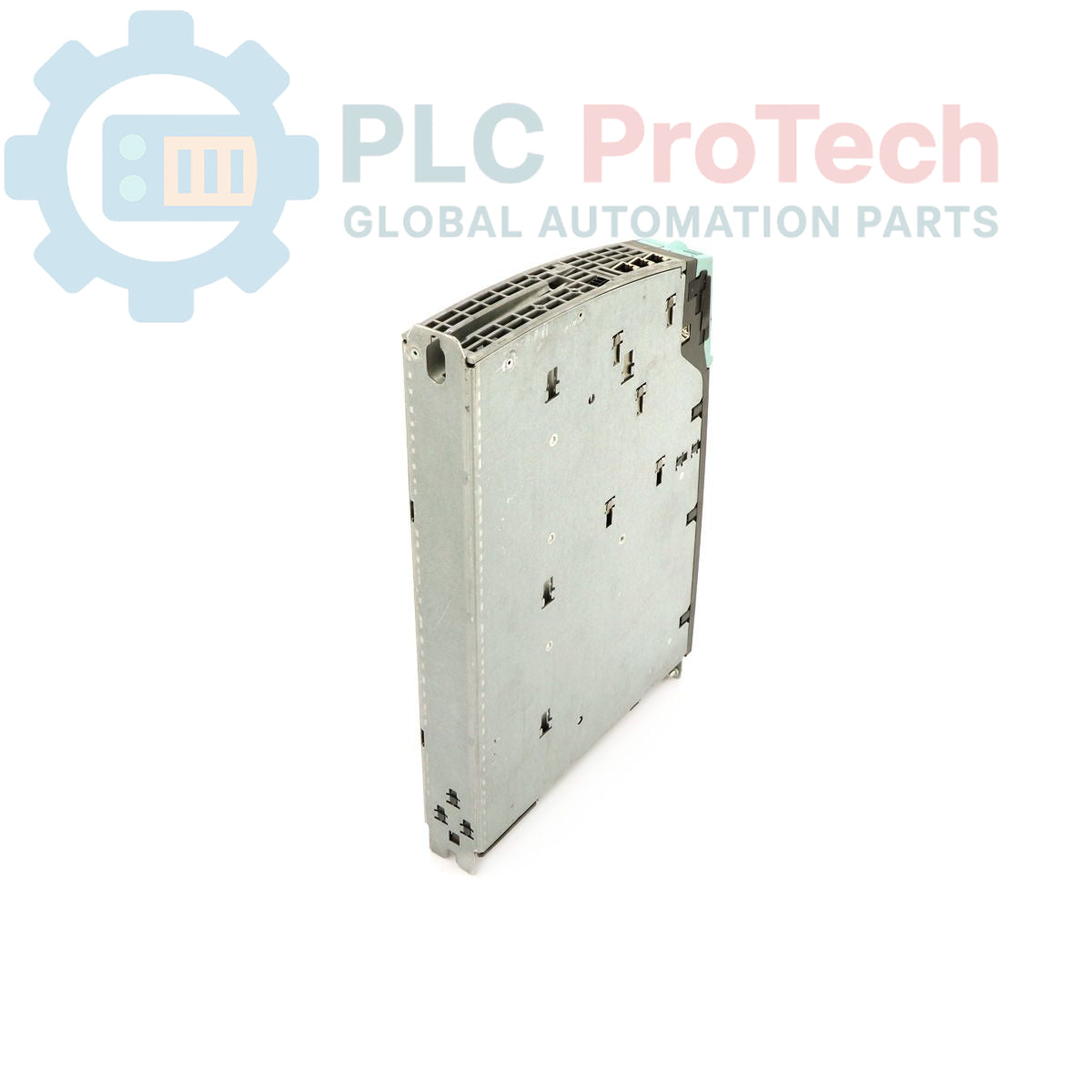

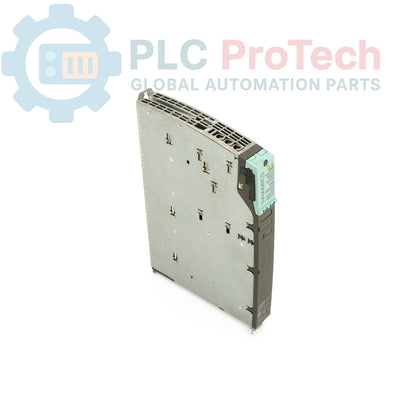

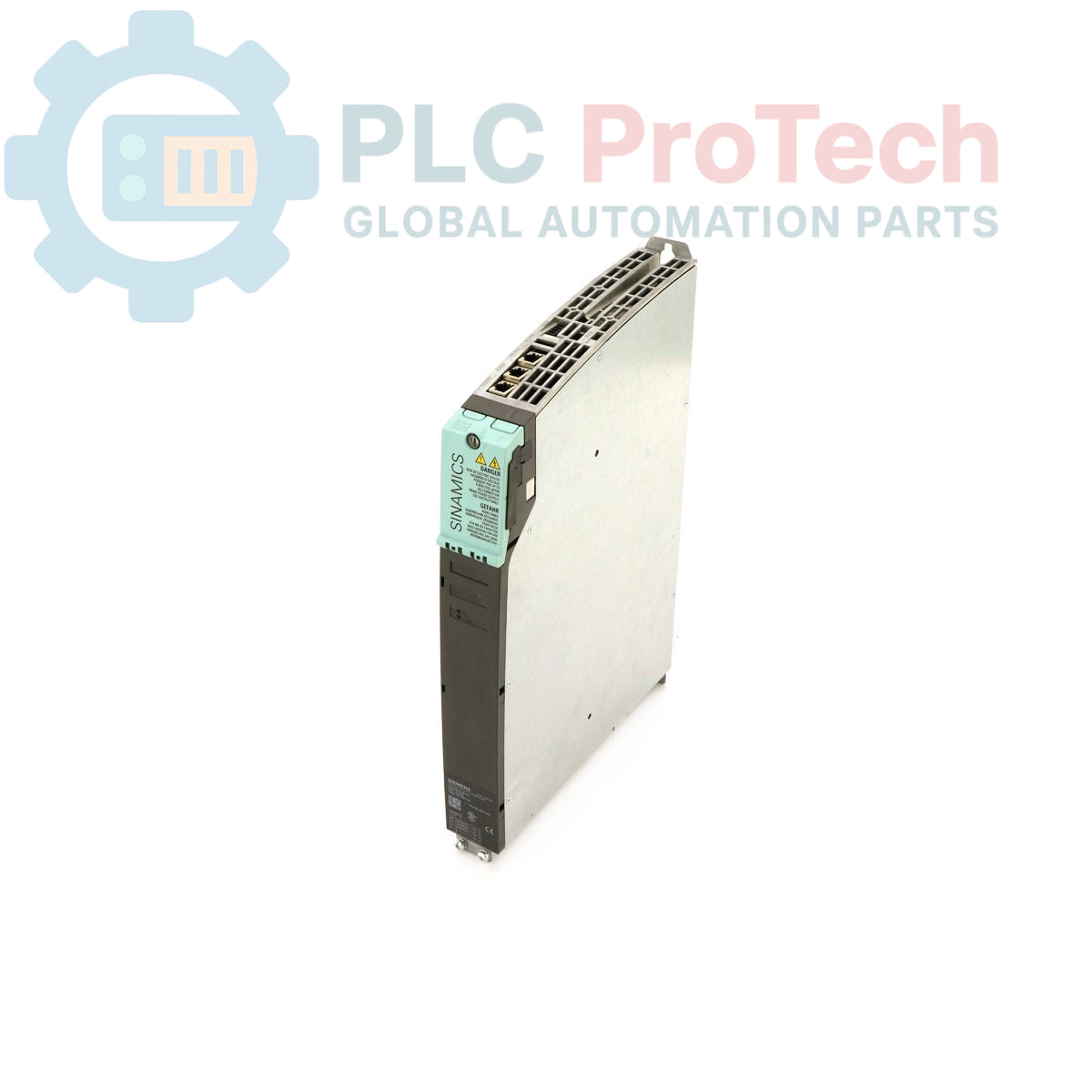

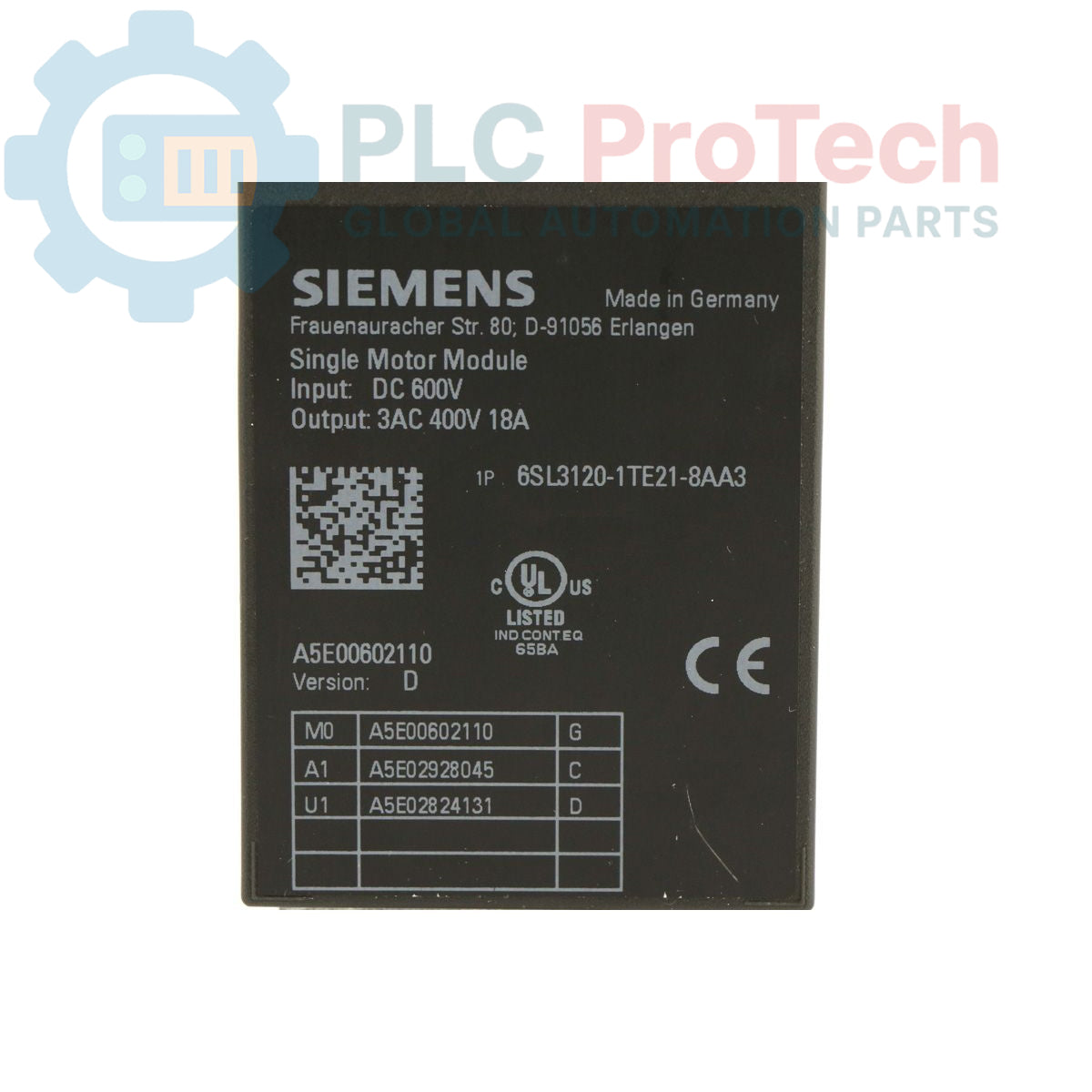

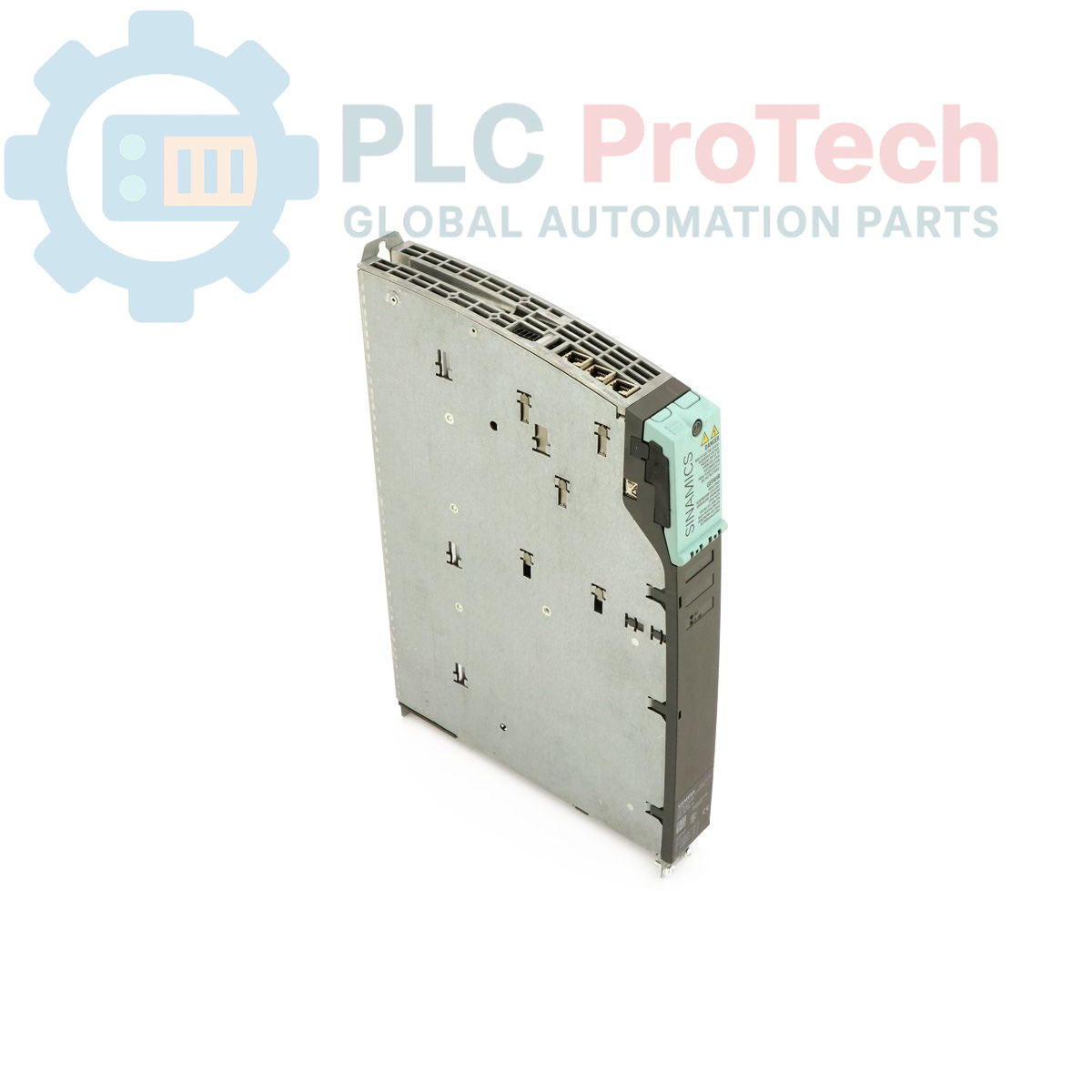

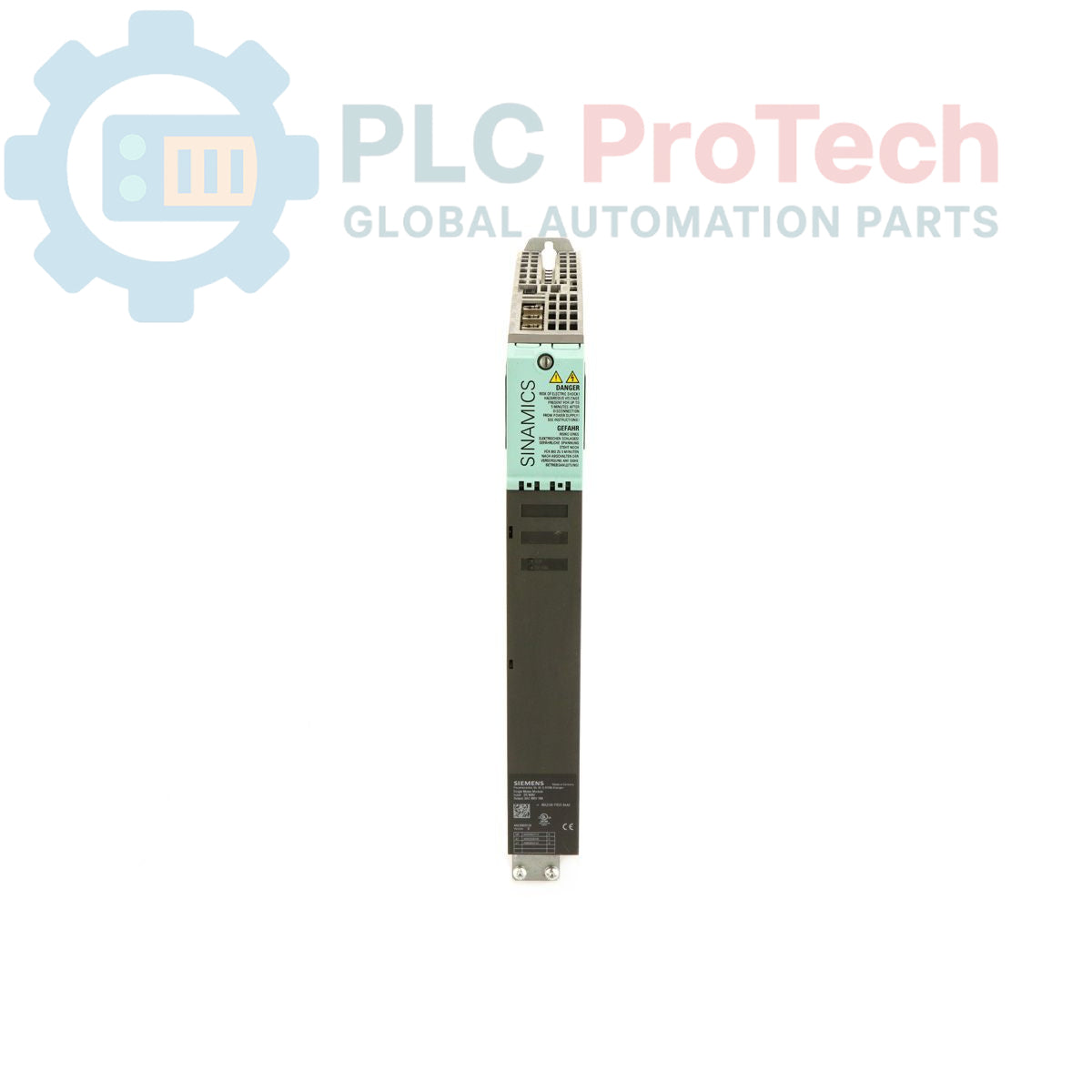

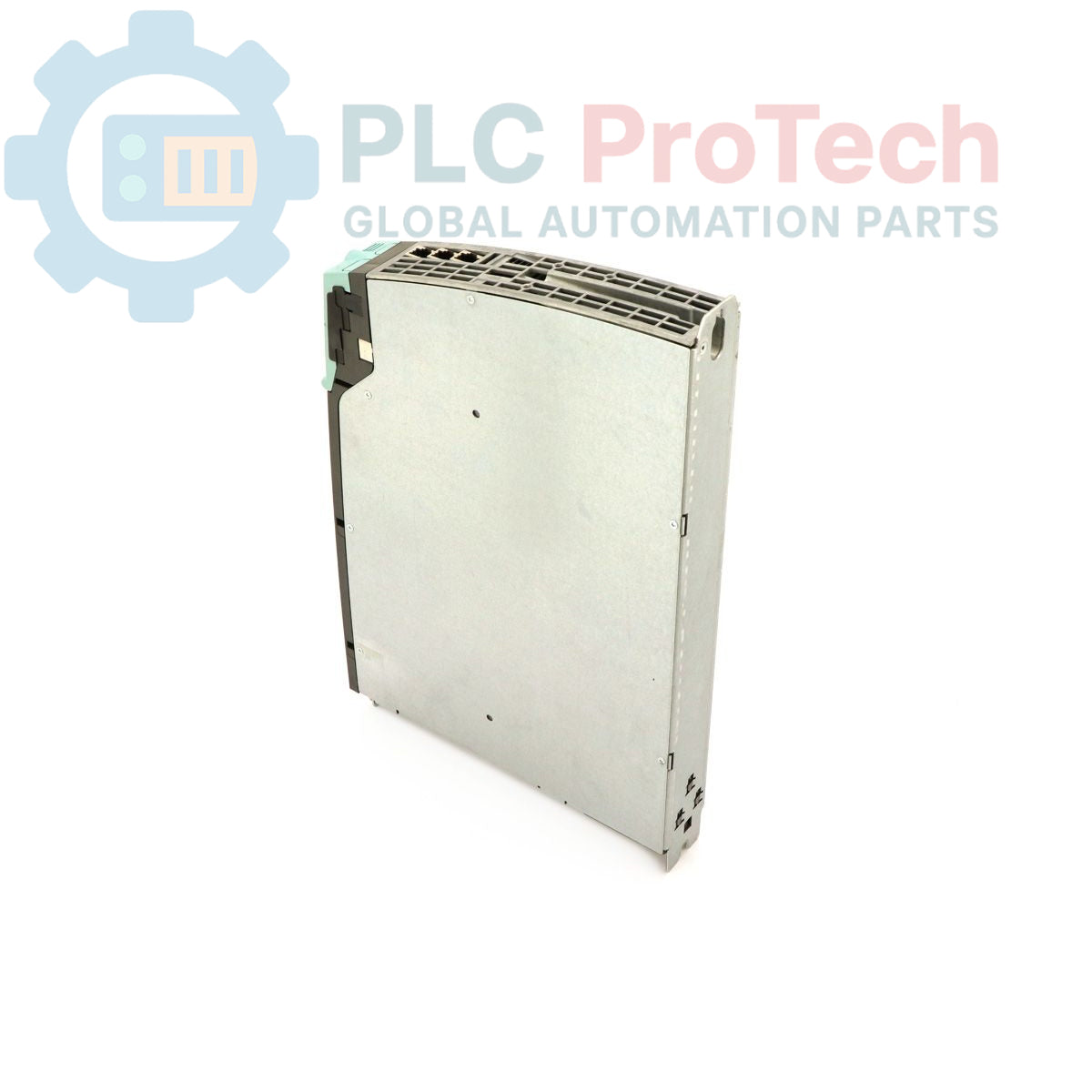

Siemens 6SL3120-1TE21-8AA3 SINAMICS S120 Einzelmotorenmodul

SKU 6SL3120-1TE21-8AA3

Auf Lager

12 Monate Garantie
Kostenlose Rückgabe innerhalb von 30 Tagen

Hersteller: Siemens
Produkt-Nr.: 6SL3120-1TE21-8AA3
Herkunft Deutschland
Produkttyp: Einzelmotor-Module
Strichcode: 85044086
Zahlung: T/T, Western Union
Gewicht: 5.06 kg
Abmessungen: 41,00 cm x 25,00 cm x 5,00 cm
Versandhafen: Xiamen
Garantie: 12 Monate

Produktbeschreibung

Beschreibung

Das 6SL3120-1TE21-8AA3 ist ein SINAMICS S120 Einzelmotor-Modul, das für Hochleistungsanwendungen in der Bewegungssteuerung entwickelt wurde. Dieses Antriebsmodul verfügt über eine kompakte Booksize-Bauform und eignet sich daher ideal für Mehrachskonfigurationen, bei denen eine effiziente Raumnutzung entscheidend ist. Es arbeitet mit einer Gleichspannungs-Zwischenkreisspannung im Bereich von 510–720 V DC und liefert einen dreiphasigen 400-V-AC-Ausgang mit einem Nennstrom von 18 A. Das Gerät verfügt über eine interne Luftkühlung und unterstützt optimierte Pulsfolgen für eine hochpräzise Motorsteuerung. Darüber hinaus bietet es integrierte Unterstützung für erweiterte Safety-Integrated-Funktionen und wird mit einem DRIVE-CLiQ-Kabel geliefert, um eine nahtlose Kommunikation innerhalb des SINAMICS-Ökosystems zu gewährleisten.

Funktionen

Modultyp: Einzelmotor-Modul
Bauform: Booksize, interne Luftkühlung
Gleichspannungs-Zwischenkreis-Eingang: 510–720 V DC
AC-Ausgang: 400 V, dreiphasig, 18 A Nennstrom
Leistung: Optimierte Pulsfolgen für eine präzise Steuerung
Sicherheit: Unterstützt erweiterte Safety-Integrated-Funktionen
Konnektivität: Einschließlich DRIVE-CLiQ-Kabel
Maximale Ausgangsfrequenz: 600 Hz

Anwendungen

Komplexe Bewegungssteuerungssysteme
Mehrachsige Werkzeugmaschinen
Verpackungs- und Druckmaschinen
Materialtransportsysteme
Kontinuierliche Produktionslinien

Technische Daten

Merkmal	Spezifikation
Hersteller	Siemens
Marke	Sinamics
Serie	S120
Nennausgangsstrom	18 A
Eingangsspannung	510–720 V DC
Maximale Ausgangsfrequenz	600 Hz
Abmessungen (B x T x H)	5,00 cm x 25,00 cm x 41,00 cm
Gewicht	5,06 kg
Zolltarifnummer	85044086
Produktstatus	Auslaufmodell

Installationsrichtlinien

Montage: Für die vertikale Montage in einem Schaltschrank vorgesehen. Stellen Sie ausreichenden Freiraum (oben und unten) sicher, damit das interne Luftkühlsystem effektiv arbeiten kann.
Gleichspannungs-Zwischenkreis: An ein gemeinsames Gleichspannungs-Sammelschienensystem anschließen. Stellen Sie sicher, dass die Spannungswerte dem angegebenen Bereich von 510–720 V DC entsprechen.
Erdung: Stellen Sie eine hochwertige Verbindung mit niedriger Impedanz zur PE-Sammelschiene des Schaltschranks sicher, um die elektromagnetische Verträglichkeit (EMV) aufrechtzuerhalten.
DRIVE-CLiQ: Verwenden Sie das mitgelieferte DRIVE-CLiQ-Kabel für die Verbindung mit der Control Unit oder anderen Antriebskomponenten. Halten Sie Kommunikationskabel von Leistungskabeln getrennt, um Störungen zu vermeiden.
Sicherheit: Stellen Sie bei der Nutzung von Safety-Integrated-Funktionen sicher, dass alle relevanten Sicherheitssensoren und -stromkreise gemäß den Anforderungen der spezifischen Maschinensicherheitslogik verdrahtet sind.

Versand & Rückgabe

Globaler Expressversand

Standardlieferung: 4–6 Werktage per DHL, FedEx und UPS.
Expressversand: Same-Day-Versand für Lagerbestellungen vor 14:00 (GMT+8).
Weltweite Abdeckung: Über 150 Länder.

Rückgabe & Garantie

30-Tage-Garantie: Rückgabe für Lagerware in originaler, werkseitig versiegelter Verpackung.
12-Monats-Garantie: Jede Industriekomponente mit technischer Garantie.

FAQ

Was ist die Hauptmontageart für dieses Modul?

Dieses Modul verfügt über eine Buchformat-Konstruktion, die für die vertikale Montage in industriellen Steuerschränken ausgelegt ist.

Was beinhaltet der 6SL3120-1TE21-8AA3 für die Konnektivität?

Das Modul wird mit einem DRIVE-CLiQ-Kabel geliefert, um die Kommunikation mit dem restlichen SINAMICS-Antriebssystem zu ermöglichen.

Was ist die Funktion der internen Luftkühlung?

Die interne Luftkühlung sorgt für optimale Komponententemperaturen, um eine stabile Leistung und Betriebssicherheit unter Last zu gewährleisten.
