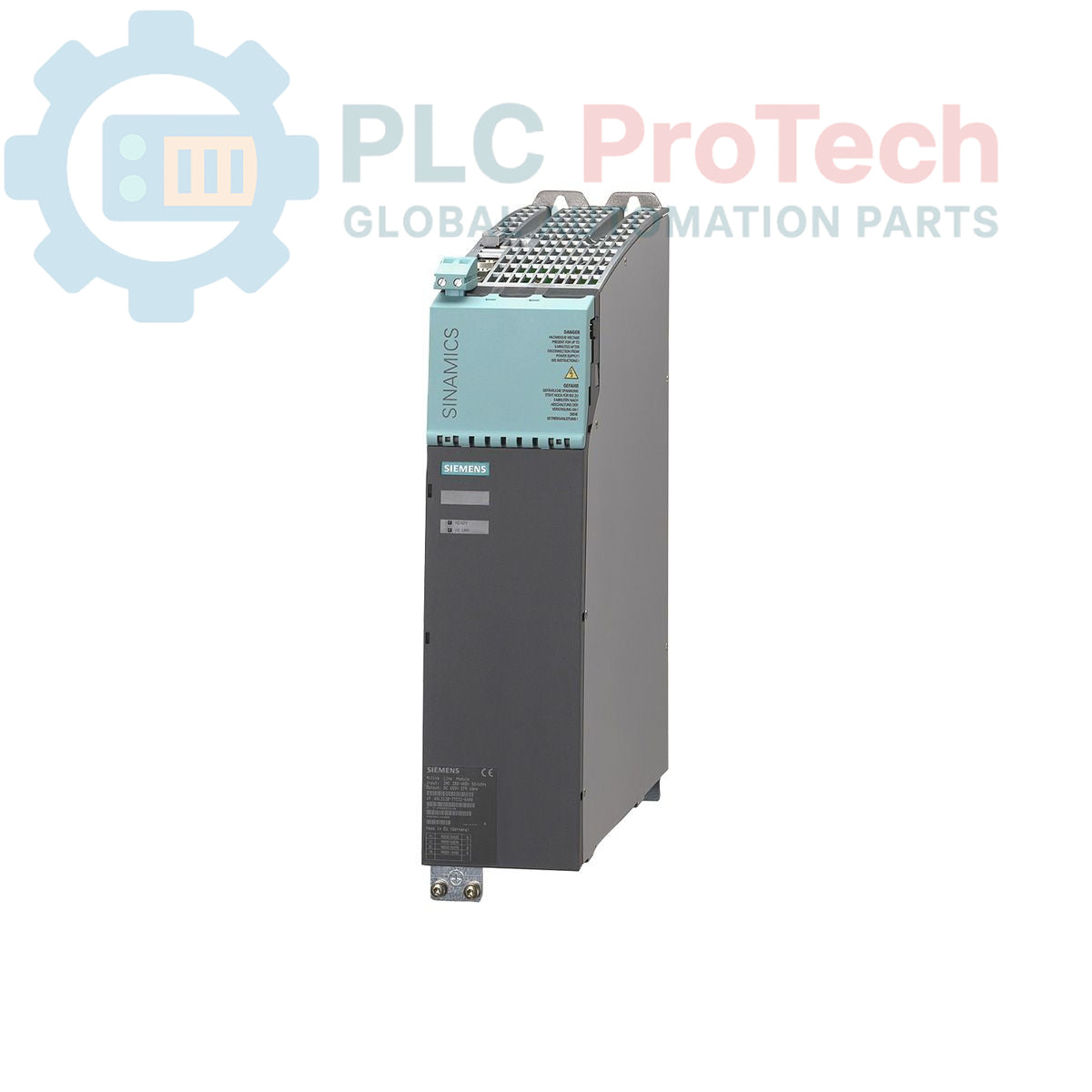

Siemens 6SL3130-7TE21-6AA0 SINAMICS S120 Aktives Linienmodul

Siemens 6SL3130-7TE21-6AA0 SINAMICS S120 Aktives Linienmodul

Nur noch 2 Artikel auf Lager verfügbar

  • Hersteller: Siemens

  • Produkt-Nr.: 6SL3130-7TE21-6AA0

  • Herkunftsland:Deutschland

  • Produkttyp: Aktive Linienmodule

  • Strichcode: 85044095

  • Zahlung: T/T, Western Union

  • Gewicht: 7710g

  • Abmessungen: 17,10 cm x 40,90 cm x 23,60 cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

Das 6SL3130-7TE21-6AA0 ist ein SINAMICS S120 Active Line Module, das für eine leistungsstarke Stromversorgung und Rückspeisung in mehrachsigen Antriebssystemen entwickelt wurde. Dieses Gerät arbeitet als selbstregulierende Einspeise-/Rückspeiseeinheit und wandelt eine 3-phasige Wechselspannung in eine konstante Gleichspannungszwischenkreisspannung um. Es ist ausgelegt für einen Eingang von 380–480 V 3 AC bei 50/60 Hz und liefert eine Nennausgangsspannung von 600 V DC sowie eine Leistung von 16 kW. Das Modul verfügt über einen integrierten Control Voltage Adapter und ein DRIVE-CLiQ-Kabel, um eine nahtlose Kommunikation und Steuerung innerhalb der SINAMICS S120-Antriebsarchitektur zu ermöglichen.

Merkmale

  • Aktive Einspeisung/Rückspeisung: Hält die konstante Gleichspannungszwischenkreisspannung aufrecht und ermöglicht die Rückführung von Energie in das Versorgungssystem.
  • Integrierte Konnektivität: Beinhaltet einen Control Voltage Adapter und eine DRIVE-CLiQ-Schnittstelle für eine schnelle Systemintegration.
  • Thermisches Management: Ausgestattet mit einem internen Luftkühlsystem zur Aufrechterhaltung optimaler Betriebstemperaturen.
  • Kompaktes Design: Optimierte Bauform für eine effiziente Installation in Schaltschrankanlagen.

Anwendungen

  • Hochpräzise mehrachsige Bewegungssteuerungssysteme
  • Industrielle Fertigungslinien mit Energie-Rückgewinnung
  • Komplexe Automatisierungsmaschinen
  • Stromversorgung für SINAMICS S120 Antriebskonfigurationen

Technische Daten

Merkmal Spezifikation
Hersteller Siemens
Marke SINAMICS
Serie S120
Produkttyp Active Line Module
Eingangsspannung 380-480 V 3 AC
Eingangsspannungsbereich 342-528 V AC
Netzfrequenz 50/60 Hz
Anzahl der Phasen 3
Gleichspannungs-Ausgangsspannung 600 V DC
Nenn-Ausgangsstrom 27 A
Nennleistung 16 kW
Maximale Ausgangsfrequenz 600 Hz
Kühlsystem Interne Luftkühlung
Abmessungen 17,10 cm x 40,90 cm x 23,60 cm
Gewicht 7,71 kg
Produktphase Phase-Out
Warennummer 85044095
Exportkontrolle (ECCN) N

Installationshinweise

  • Montage: Stellen Sie sicher, dass das Modul vertikal in einem Schaltschrank mit ausreichendem Freiraum für Luftansaugung und -auslass montiert wird.
  • Kühlung: Bewahren Sie den Luftkühlpfad im Inneren intakt; sorgen Sie dafür, dass die Umgebungsluft sauber und frei von leitfähigem Staub oder korrosiven Gasen ist.
  • Erden: Stellen Sie eine sichere PE-Verbindung (Schutzleiter) zur Rückwand des Schranks her, um elektromagnetische Verträglichkeit (EMV) zu gewährleisten.
  • Verdrahtung: Schließen Sie die 3-phasige Wechselstromversorgung entsprechend dem Nennspannungsbereich an. Verwenden Sie das mitgelieferte DRIVE-CLiQ-Kabel für die Kommunikationsverbindung zur Steuereinheit.
  • Regulatorischer Hinweis: Dieses spezielle Modul (6SL3130-7TE21-6AA0) wird ohne UL-Zulassung geliefert; überprüfen Sie vor der Installation die lokalen Compliance-Anforderungen.
Key Features:
#Active line Modules #Siemens

Was ist die Hauptfunktion des 6SL3130-7TE21-6AA0?
Dieses Modul fungiert als aktive Einspeise- und Rückspeiseeinheit, die 3-phasigen Wechselstrom in eine geregelte 600 V Gleichstrom-Zwischenkreisspannung für SINAMICS-Antriebssysteme umwandelt.

Unterstützt dieses Modul die Energierückgewinnung?
Ja, als aktives Einspeisemodul ist es in der Lage, Energie zurück ins Versorgungssystem einzuspeisen.

Wie erfolgt die Kühlung dieser Einheit?
Das Modul nutzt eine interne Luftkühlung, um die thermische Belastung während des Betriebs zu steuern.

Welche Zubehörteile sind im Lieferumfang des Moduls enthalten?
Die Einheit wird mit einem Steuerspannungsadapter und einem DRIVE-CLiQ-Kabel für die Systemintegration geliefert.

Ist dieses Modul UL-zertifiziert?
Nein, dieses spezielle Modell (6SL3130-7TE21-6AA0) wird ohne UL-Zulassung geliefert.
