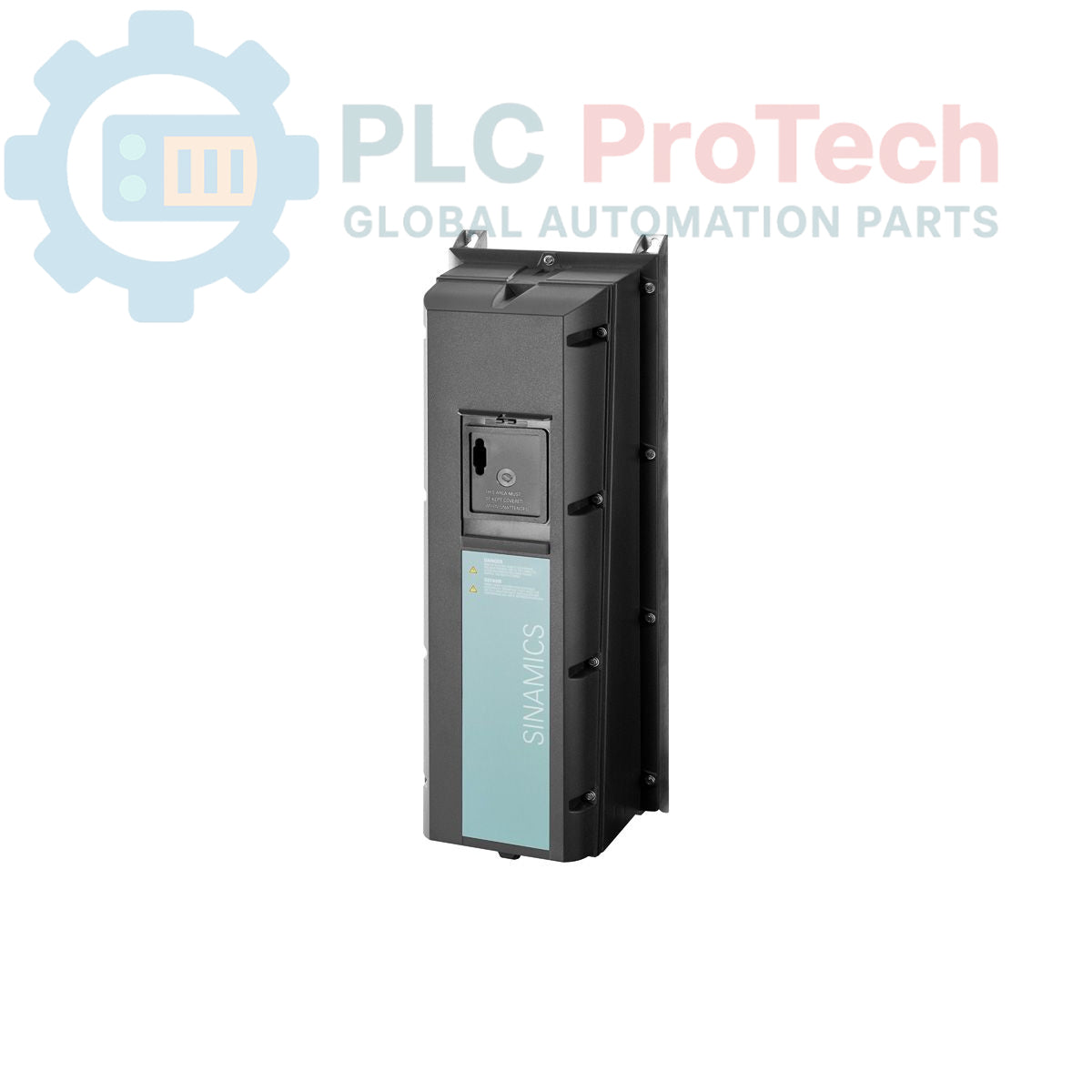

Siemens 6SL3223-0DE27-5AG1 SINAMICS G120 Leistungsmodul

Beschreibung

Das Siemens 6SL3223-0DE27-5AG1 ist ein leistungsstarkes SINAMICS G120P PM230-Leistungsmodul, das speziell für Pumpen-, Lüfter- und Kompressoranwendungen in der industriellen Gebäudeautomation und Verfahrenstechnik optimiert wurde. Dank des integrierten Netzfilters der Klasse A gewährleistet das Modul die strikte Einhaltung der Normen zur elektromagnetischen Verträglichkeit. Das Gerät befindet sich in einem robusten Gehäuse der Schutzart IP55/UL Type 12 und bietet einen hohen Schutz vor Staub und Wasserstrahlen. Dadurch kann es auch in anspruchsvollen Umgebungen direkt außerhalb von Schaltschränken montiert werden.

Das Modul unterstützt eine dreiphasige Versorgungsspannung von 380–480 V und bietet eine Nennleistung bei geringer Überlast von 7,5 kW. Es ist für den Betrieb in Verbindung mit der CU230P-2-Steuereinheit (Firmware V4.3.2 oder höher) ausgelegt. Aufgrund seiner speziellen Ausrichtung auf effiziente HVAC- und Anwendungen zur Förderung von Flüssigkeiten ist das 6SL3223-0DE27-5AG1 eine zuverlässige Lösung für die energieoptimierte Drehzahlregelung von Motoren.

Eigenschaften

• Hohe Schutzart: Schutzart IP55/UL Type 12 für zuverlässigen Betrieb in rauen oder frei zugänglichen Industrieumgebungen.
• Integrierter EMV-Filter: Integrierter Filter der Klasse A zur Reduzierung elektromagnetischer Störungen.
• Für HVAC optimiert: Speziell für Effizienzprofile von Pumpen, Lüftern und Kompressoren (G120P) entwickelt.
• Kompakte Integration: Baugröße FSB (540 x 180 x 249 mm) für platzsparende Wandmontage.
• Flexible Steuerung: Für die Kombination mit CU230P-2-Steuereinheiten ausgelegt.

Anwendungen

• HVAC-Systeme der Gebäudeautomation
• Industrielle Pumpen- und Umwälzsysteme
• Zwangsbelüftung und industrielle Lüfter
• Wasseraufbereitung und Kompressorstationen

Technische Daten

Installationsrichtlinien

• Montage: Aufgrund der Schutzart IP55 kann dieses Modul direkt an einer Wand oder einem Maschinenrahmen montiert werden. Stellen Sie sicher, dass die Oberfläche eben ist, damit die Dichtigkeit des Gehäuses gewährleistet bleibt.
• Kühlung: Auch bei Schutzart IP55 muss eine ausreichende Umgebungsluftzirkulation im Bereich des Kühlkörpers gewährleistet sein, um eine thermische Leistungsreduzierung zu verhindern.
• Kabeleinführungen: Verwenden Sie geeignete Kabelverschraubungen und Leitungseinführungen mit Schutzart IP55, um bei der Verdrahtung der Netz- und Motorleitungen die Schutzart des Gehäuses aufrechtzuerhalten.
• Kombination mit der Steuereinheit: Installieren Sie eine kompatible CU230P-2-Steuereinheit. Stellen Sie sicher, dass die Firmware auf V4.3.2 oder höher aktualisiert wurde, um die Kompatibilität zu gewährleisten.
• Erdung: Verbinden Sie die PE-Klemme (Schutzleiter) sicher mit dem Erdungssystem der Anlage, um die Sicherheit und die Einhaltung der EMV-Anforderungen zu gewährleisten.
