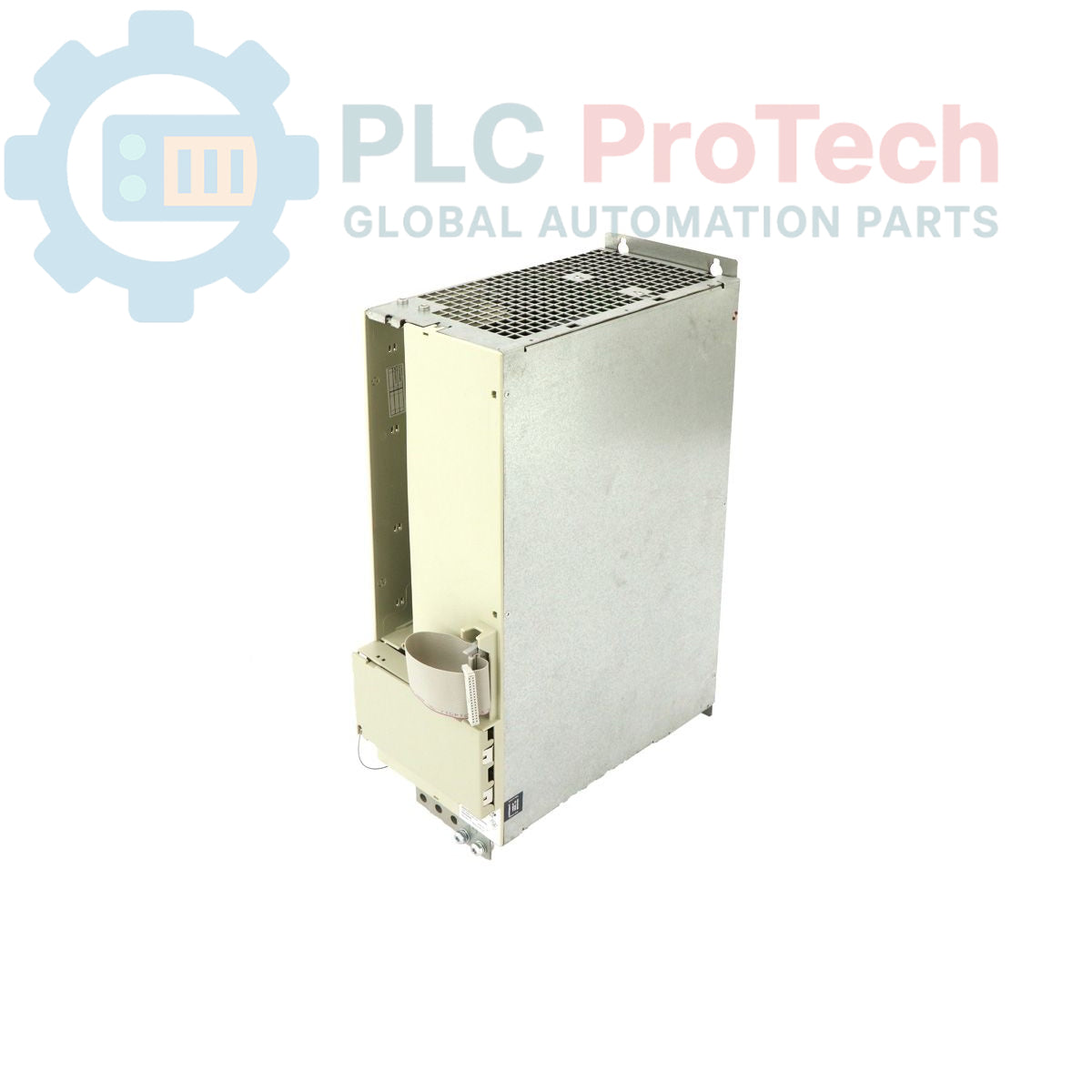

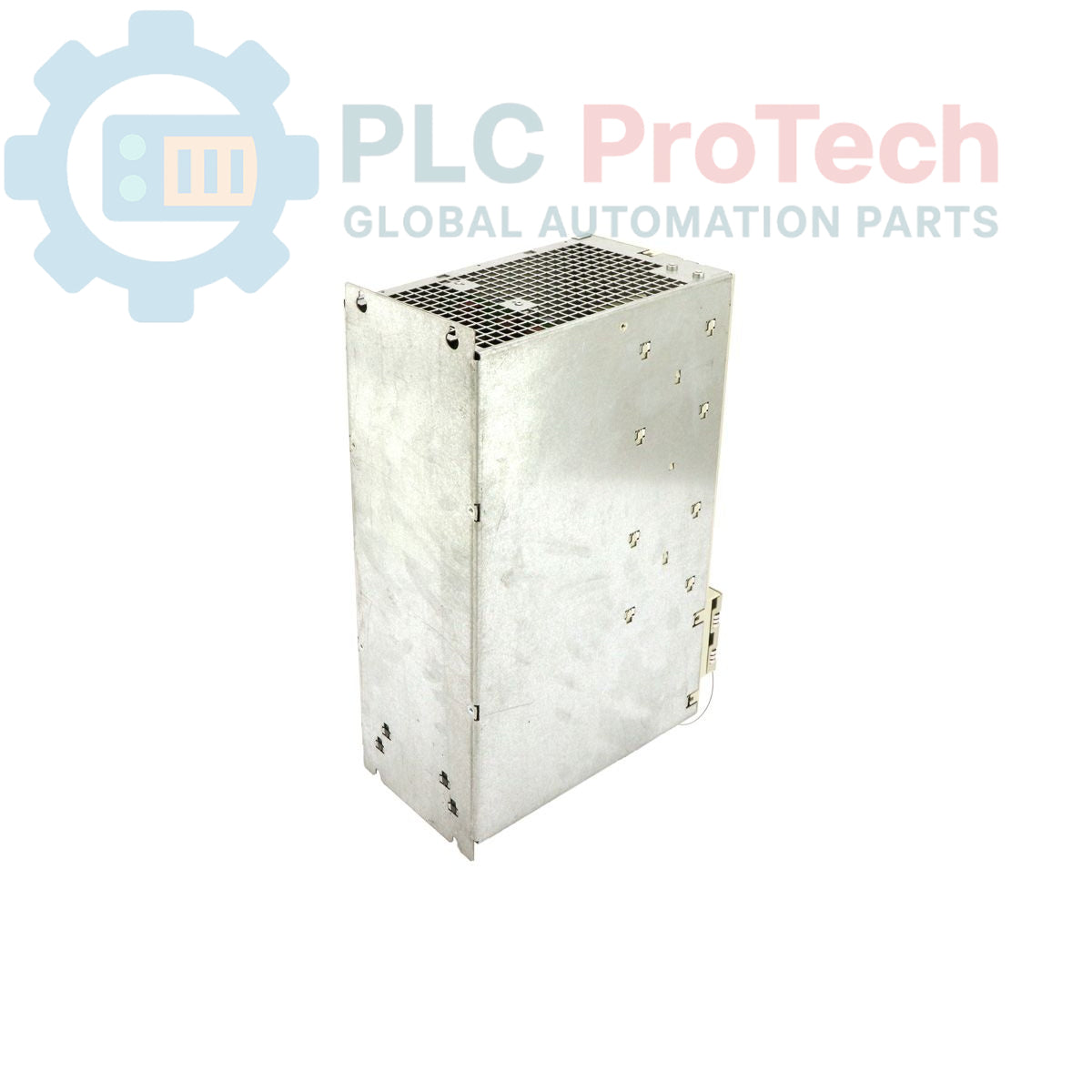

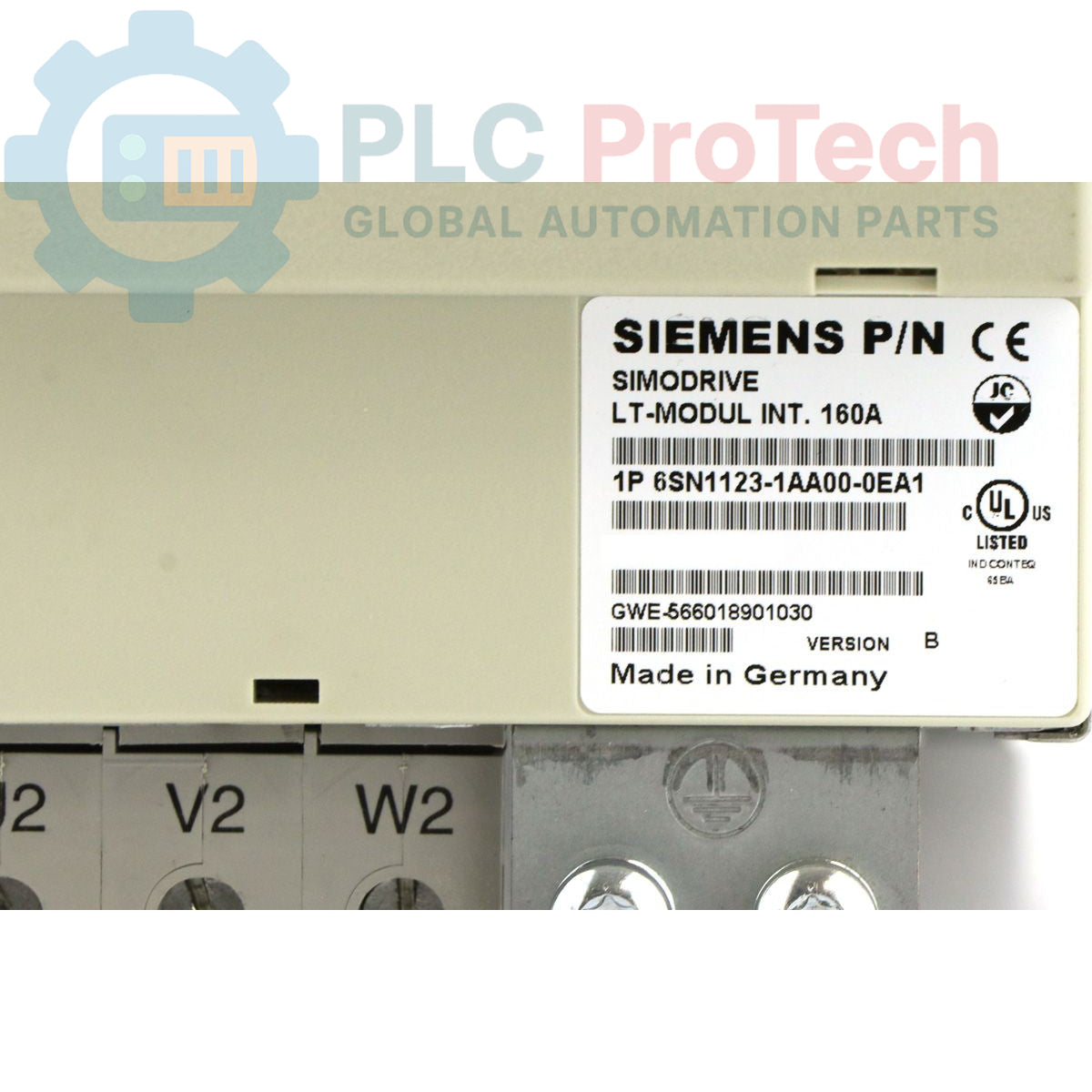

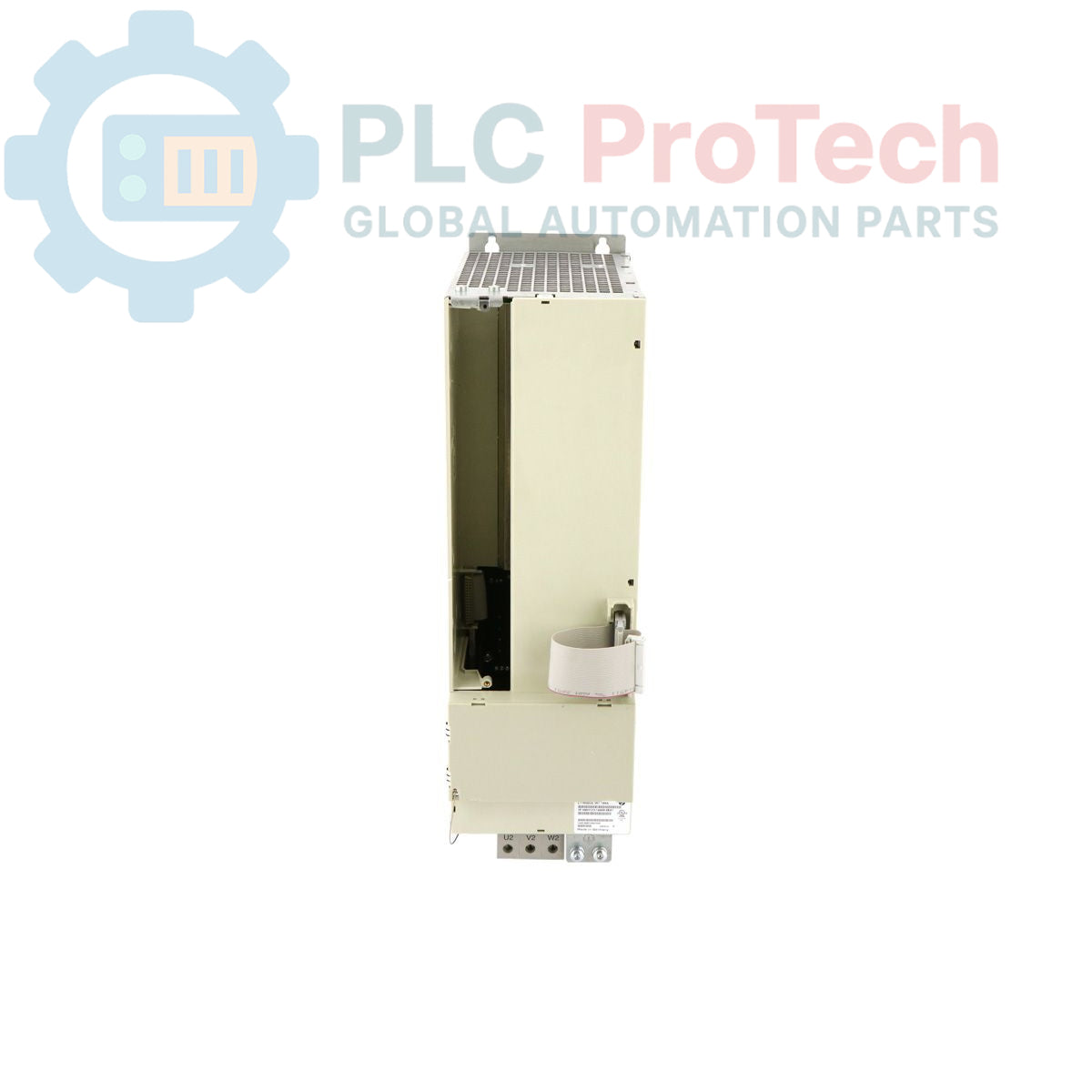

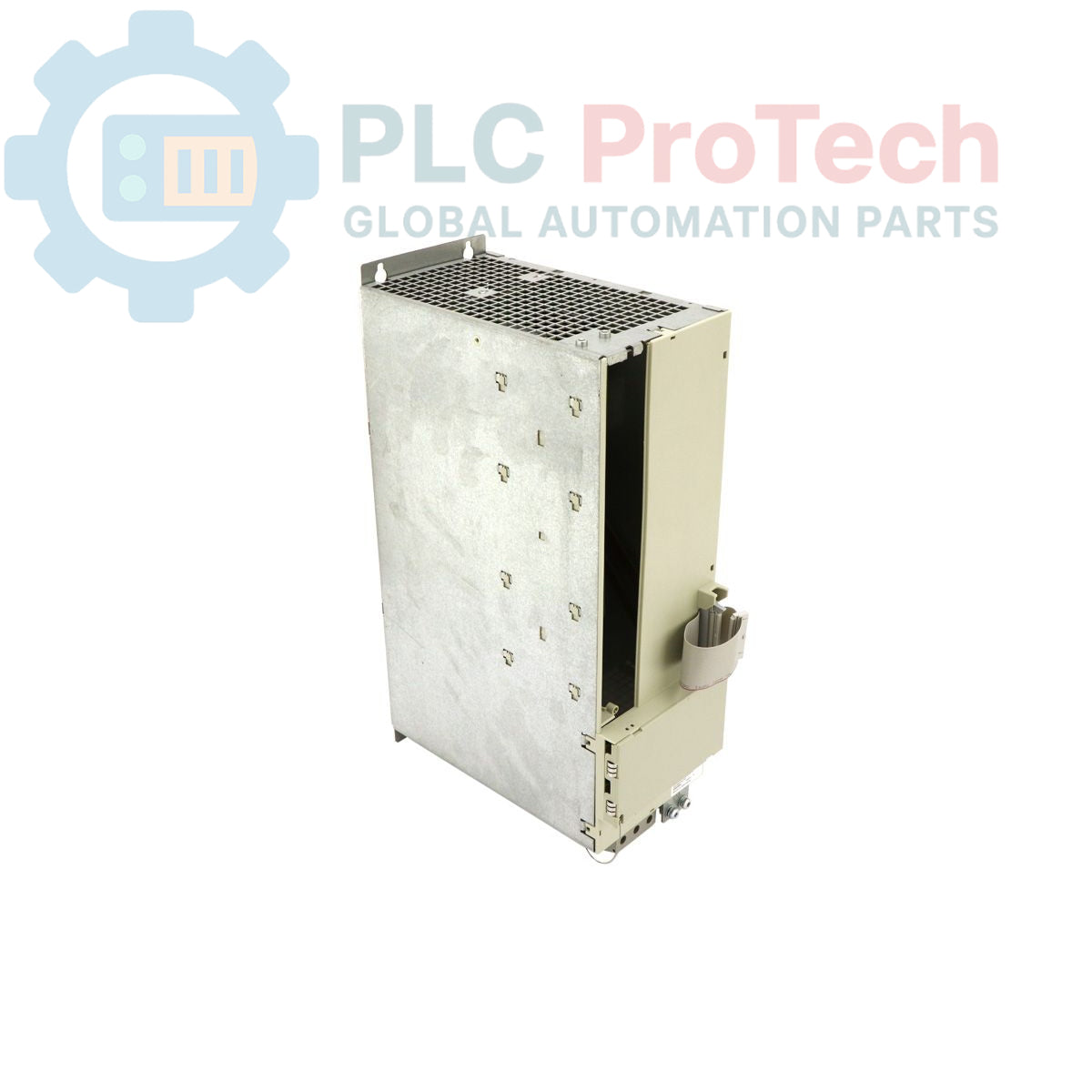

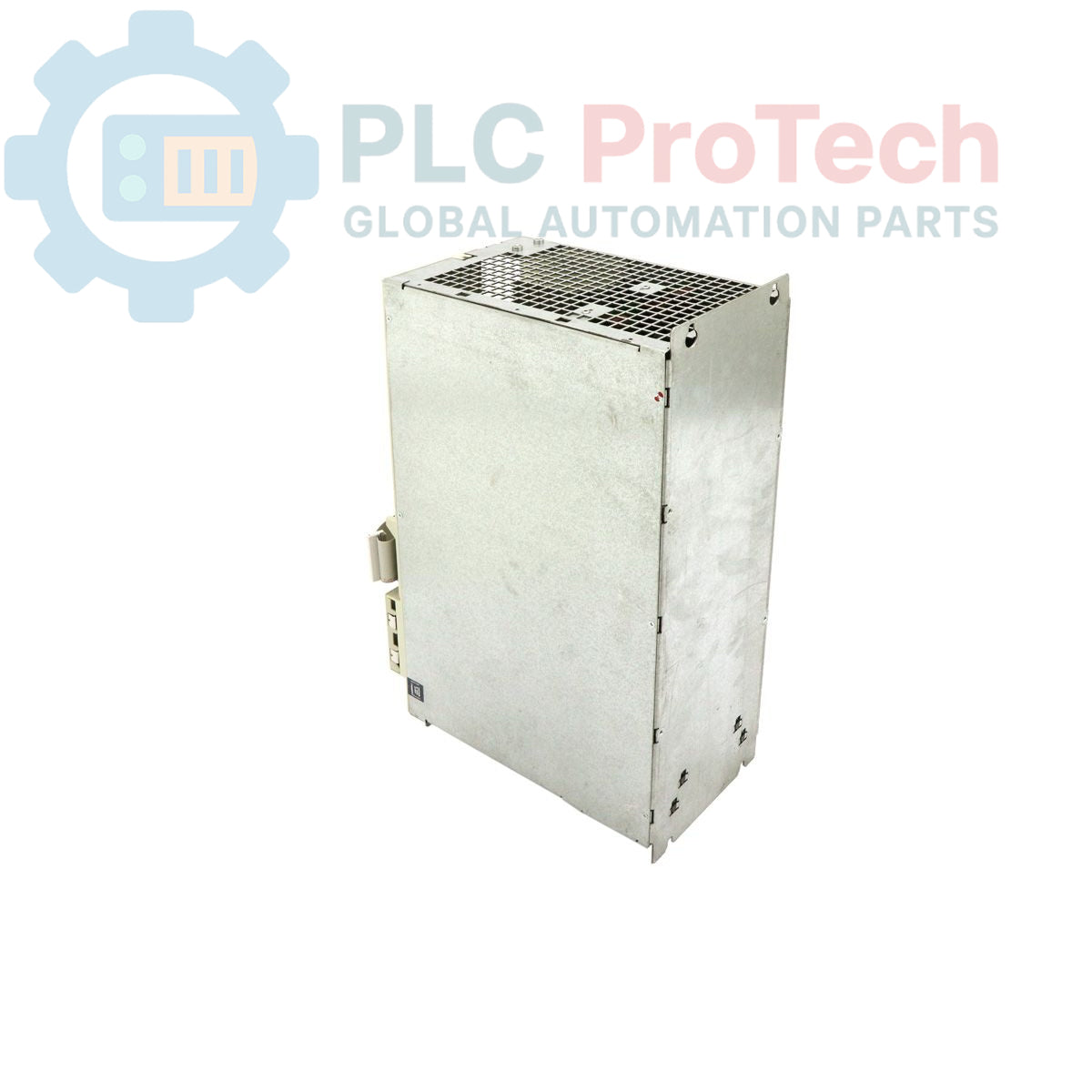

Siemens 6SN1123-1AA00-0EA1 Simodrive 611 Leistungsmodul

Siemens 6SN1123-1AA00-0EA1 Simodrive 611 Leistungsmodul

Nur noch 8 Artikel auf Lager verfügbar

  • Hersteller: Siemens

  • Produkt-Nr.: 6SN1123-1AA00-0EA1

  • Herkunftsland:Deutschland

  • Produkttyp: Leistungsmodule

  • Strichcode: 85044086

  • Zahlung: T/T, Western Union

  • Gewicht: 11100g

  • Abmessungen: 15.20cm x 48.30cm x 30.50cm

  • Versandhafen: Xiamen

  • Garantie: 12 Monate

Vollständige Details anzeigen
Produktbeschreibung
FAQ
Versand Rücksendungen
Weitere Details
Bewertungen

Beschreibung

Das 6SN1123-1AA00-0EA1 ist ein SIMODRIVE 611 Leistungsmodul, das für hochkapazitive Mehrachsen-Bewegungssteuerungen und industrielle Antriebsanwendungen entwickelt wurde. Diese 1-Achsen-Einheit bietet eine Stromkapazität von 160 A mit interner Kühlung und unterstützt Nennströme von 80 A für 1FT5-Motoren, 56 A für 1FT6-Motoren sowie 60 A für 1PH- und Asynchronmotoren. Das robuste Hardware-Design gewährleistet eine stabile Stromversorgung und thermische Verwaltung in kontinuierlichen industriellen Produktionsumgebungen. Typische industrielle Anwendungen umfassen leistungsstarke CNC-Werkzeugmaschinen, große automatisierte Montagelinien, schwere Materialflusssysteme und Mehrachsen-Industrieservo-Antriebe. Es ist vollständig kompatibel mit den Standard-Steuerungen und modularen Antriebskonfigurationen von Siemens Simodrive 611.

Merkmale

  • Leistungsstarkes 1-Achsen-Leistungsmodul mit 160 A maximalem Nennstrom
  • Integriertes internes Kühlsystem zur Wärmeableitung bei hoher Belastung
  • Unterstützt verschiedene Motortypen einschließlich 1FT5, 1FT6, 1PH und Asynchronmotoren
  • Nahtlose Integration mit Siemens Simodrive 611 Antriebsarchitekturen

Anwendungen

  • Leistungsstarke CNC-Bearbeitungszentren und Frässysteme
  • Schwere industrielle Automatisierungsproduktionslinien
  • Große Mehrachsen-Servoantriebskonfigurationen
  • Spezialisierte industrielle Bewegungssteuerungssysteme

Technische Spezifikationen

Technische Parameter Spezifikation
Marke Siemens
Hersteller Siemens
Reihe Simodrive
Unterbereich 611
Produkttyp Leistungsbaugruppen
Produktphase Auslauf
Nachfolger 6SN1123-1AA00-0EA2
Vorgänger 6SN1123-1AA00-0EA0
Achsendesign 1-Achse
Nennstrom 160 A
Kühlart Interne Kühlung
Nennstrom Motor 1FT5 80 A
Nennstrom Motor 1FT6 56 A
Nennstrom Motor 1PH 60 A
Nennstrom Motor Asynchron 60 A
Abmessungen 15,20 x 48,30 x 30,50 cm
Gewicht 11,10 kg
Warennummer 85044086
Exportkontrollvorschriften (ECCN) EAR99

Installationsrichtlinien

  • Stellen Sie ausreichenden vertikalen Abstand und ungehinderten Luftstrom um die internen Kühlkanäle im Schaltschrank sicher.
  • Montieren Sie das Modul sicher auf einer geerdeten leitfähigen Montageplatte, um elektrische Abschirmung und Hochstrom-Erderfordernisse zu unterstützen.
  • Führen Sie Hochstrom-Motorkabel und Steuerleitungssignale getrennt, um elektromagnetische Störungen (EMI) zu minimieren.
  • Überprüfen Sie die korrekten DC-Verbindungsschienenanschlüsse und die Sitzposition der Steuerplatine, bevor Sie die Netzspannung am Antriebssystem anlegen.
Key Features:
#Power Modules #Simodrives

What is the maximum current rating and cooling type of the 6SN1123-1AA00-0EA1 module?
The module features a 1-axis design with a 160 A current rating and utilizes internal cooling.

What are the supported motor current ratings for different motor types?
It supports rated motor currents of 80 A for 1FT5 motors, 56 A for 1FT6 motors, and 60 A for both 1PH and asynchronous motors.

What are the physical dimensions and weight of this power module?
The physical dimensions are 15.20 cm by 48.30 cm by 30.50 cm, with a total weight of 11.10 kg.

Globaler Expressversand

  • Standardlieferung: 4-6 Werktage per DHL, FedEx und UPS.
  • Expressversand: Versand am selben Tag für vorrätige Bestellungen, die vor 14:00 Uhr (GMT+8) aufgegeben werden.
  • Weltweite Abdeckung: Wir beliefern über 150 Länder, einschließlich schneller Lieferung nach Saudi-Arabien und in die VAE.

Rückgaben & Garantie

  • 30-Tage-Garantie: Rückgaben werden für vorrätige Produkte in originaler, werkversiegelter Verpackung akzeptiert.
  • 12-Monats-Garantie: Jede Industriekomponente ist durch unsere professionelle technische Garantie abgesichert.

Bestellungen werden von Montag bis Freitag bearbeitet und geliefert (außer an Feiertagen).


Für vollständige Anspruchsvoraussetzungen, Wiedereinlagerungsgebühren und internationale Rückgabedetails sehen Sie bitte unsere offiziellen Rückerstattungs- & Rückgabebedingungen .
