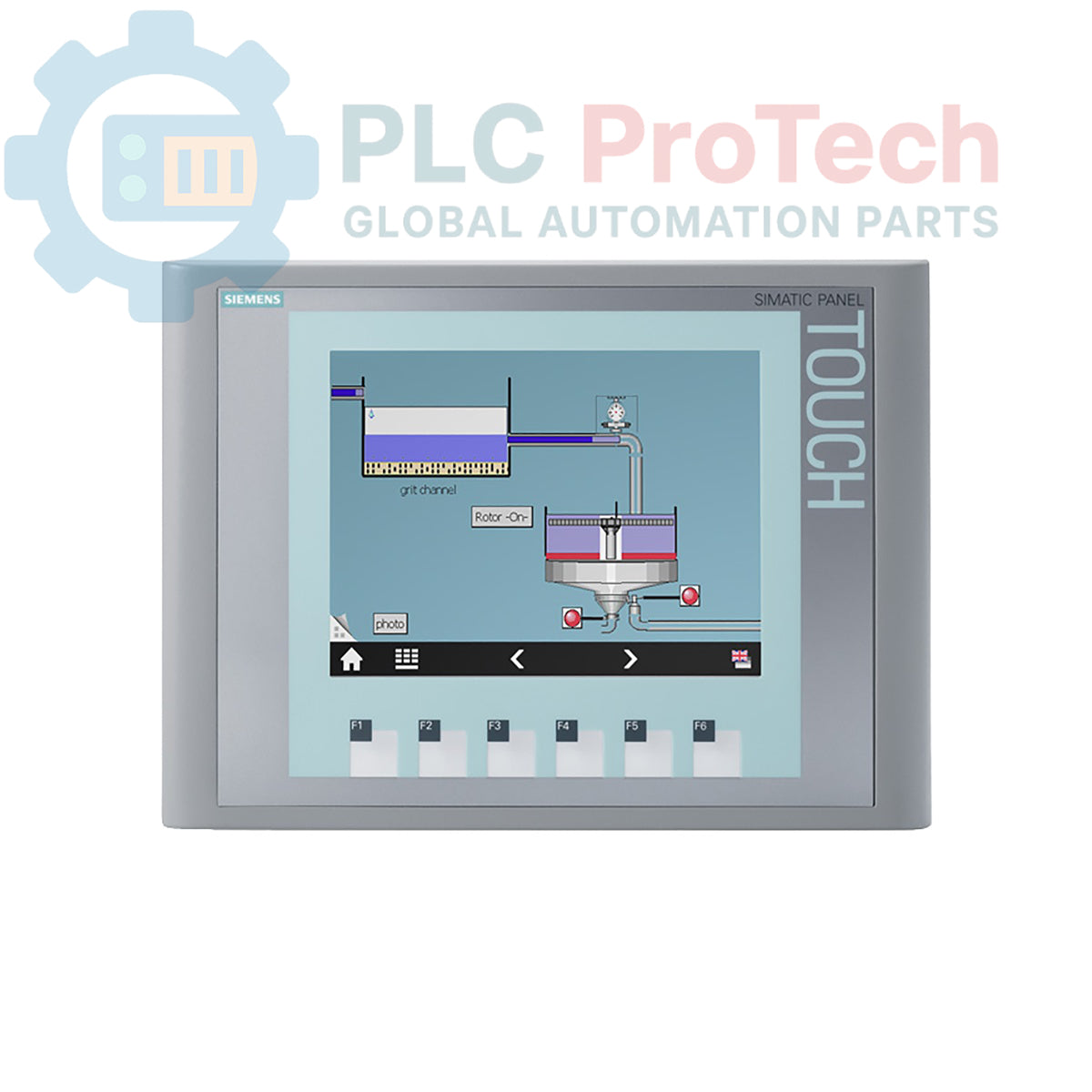

Siemens SIMATIC HMI KTP600 Basic Color DP Basic Panel

Beschreibung

Das Siemens 6AV6647-0AC11-3AX1 ist ein SIMATIC HMI KTP600 Basic Color DP Basic Panel, das für industrielle Visualisierungs- und Steuerungsanwendungen entwickelt wurde. Dieses Panel verfügt sowohl über Tasten- als auch Touch-Bedienung und ermöglicht dadurch eine flexible Interaktion für Bediener. Es ist mit einem 6-Zoll-TFT-Display ausgestattet, das 256 Farben darstellen kann und eine klare visuelle Rückmeldung bietet. Die Kommunikation erfolgt über eine integrierte MPI/PROFIBUS-DP-Schnittstelle. Das 6AV6647-0AC11-3AX1 ist mit den Softwareumgebungen Siemens WinCC flexible 2008 SP2 Compact, WinCC Basic V11 oder STEP 7 Basic V11 konfigurierbar und enthält Open-Source-Software, die kostenlos auf einer beiliegenden CD bereitgestellt wird.

Funktionen

• 6-Zoll-TFT-Farbdisplay mit 256 Farben
• Tasten- und Touch-Bedienung für vielseitige Steuerungsmöglichkeiten
• Integrierte MPI/PROFIBUS-DP-Schnittstelle
• Konfigurierbar mit WinCC flexible 2008 SP2 Compact, WinCC Basic V11 oder STEP 7 Basic V11
• Enthält Open-Source-Software

Anwendungen

Das Siemens SIMATIC HMI KTP600 Basic Color DP Basic Panel eignet sich für eine Vielzahl industrieller Automatisierungsanwendungen, darunter:

• Maschinensteuerung und -überwachung
• Prozessvisualisierung in Fertigungsanlagen
• Bedienerschnittstelle für kleine bis mittelgroße Automatisierungssysteme
• Datenanzeige und -eingabe in verschiedenen industriellen Umgebungen

Technische Daten

Installationsrichtlinien

Eine ordnungsgemäße Installation gewährleistet einen zuverlässigen Betrieb und eine lange Lebensdauer des HMI-Panels. Befolgen Sie diese allgemeinen Richtlinien:

1. Anlage spannungsfrei schalten: Stellen Sie vor Beginn der Installationsarbeiten sicher, dass die gesamte Stromversorgung des Steuerungssystems und des HMI-Installationsbereichs vollständig abgeschaltet und gegen versehentliches Wiedereinschalten gesichert ist.
2. Montage: Montieren Sie das HMI-Panel sicher in einem vorbereiteten Schalttafelausschnitt. Achten Sie auf ausreichenden Abstand zur Belüftung und Kabelführung an der Rückseite des Panels. Befestigen Sie das Gerät mit den mitgelieferten Montageklammern oder Schrauben sicher.
3. Stromanschluss: Schließen Sie die Stromversorgungskabel unter Beachtung der korrekten Polarität an die dafür vorgesehenen Klemmen an. Stellen Sie sicher, dass die Stromversorgung den Spannungs- und Stromanforderungen des Panels entspricht.
4. Kommunikationsverdrahtung: Schließen Sie die MPI-/PROFIBUS-DP-Kommunikationskabel an die entsprechenden Schnittstellen an. Verwenden Sie geeignete geschirmte Kabel und sorgen Sie für eine ordnungsgemäße Erdung des Schirms, um elektromagnetische Störungen zu minimieren.
5. Erdung: Stellen Sie sicher, dass das HMI-Panel ordnungsgemäß mit dem Schutzleiter des Schaltschranks verbunden ist. Dies ist entscheidend für die Betriebssicherheit und die Einhaltung der EMV-Anforderungen.
6. Kabelführung: Führen Sie Strom- und Kommunikationskabel nach Möglichkeit getrennt, um Interferenzen zu vermeiden. Sichern Sie die Kabel, um Zugbelastung und Abrieb zu verhindern.
7. Umgebungsbedingungen: Stellen Sie sicher, dass die Installationsumgebung innerhalb der angegebenen Betriebsbereiche für Temperatur und Luftfeuchtigkeit liegt. Schützen Sie das Panel vor übermäßigem Staub, Feuchtigkeit und Vibrationen.
