Siemens Simatic S7 6ES7315-2EH13-0AB0 Standard-CPUs

Beschreibung

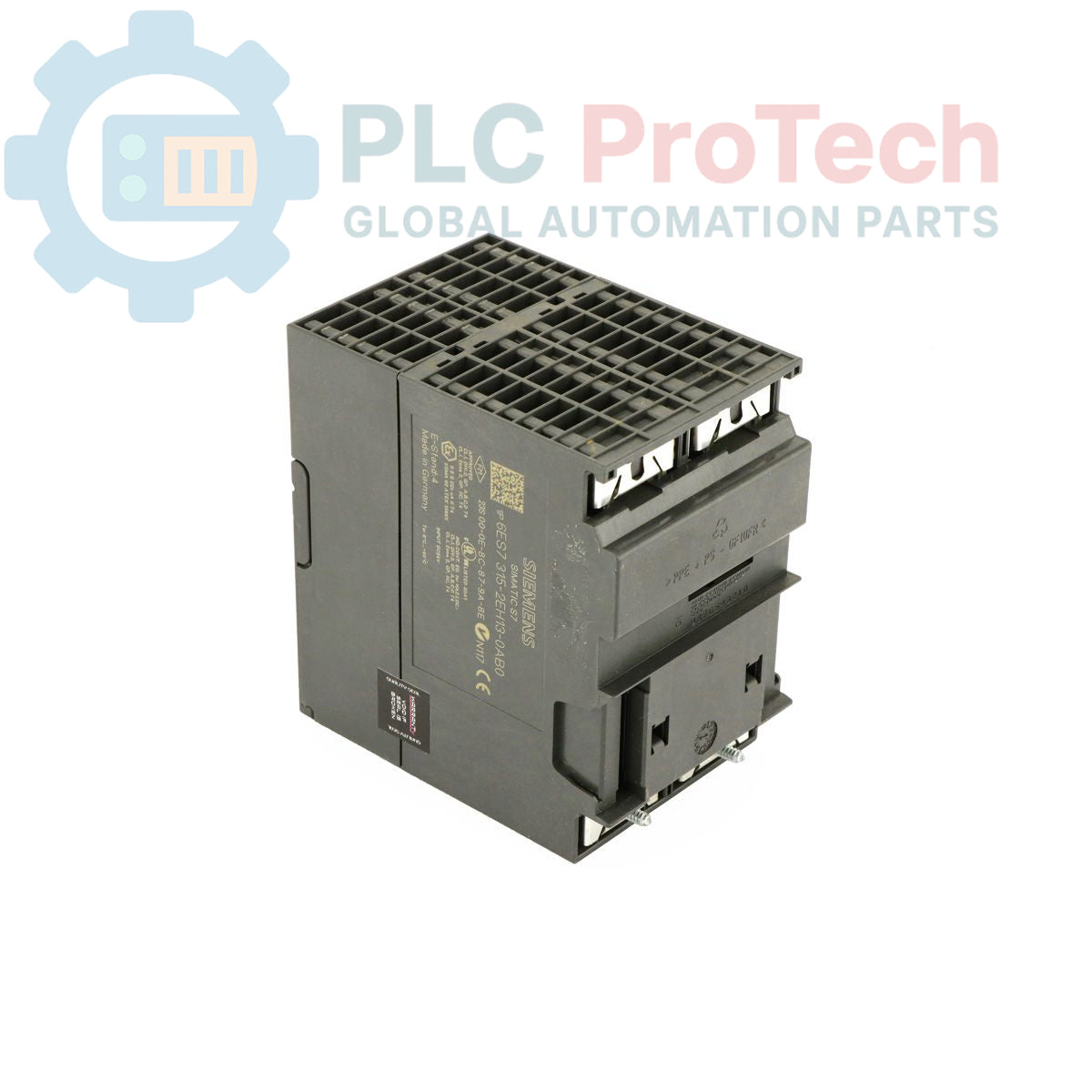

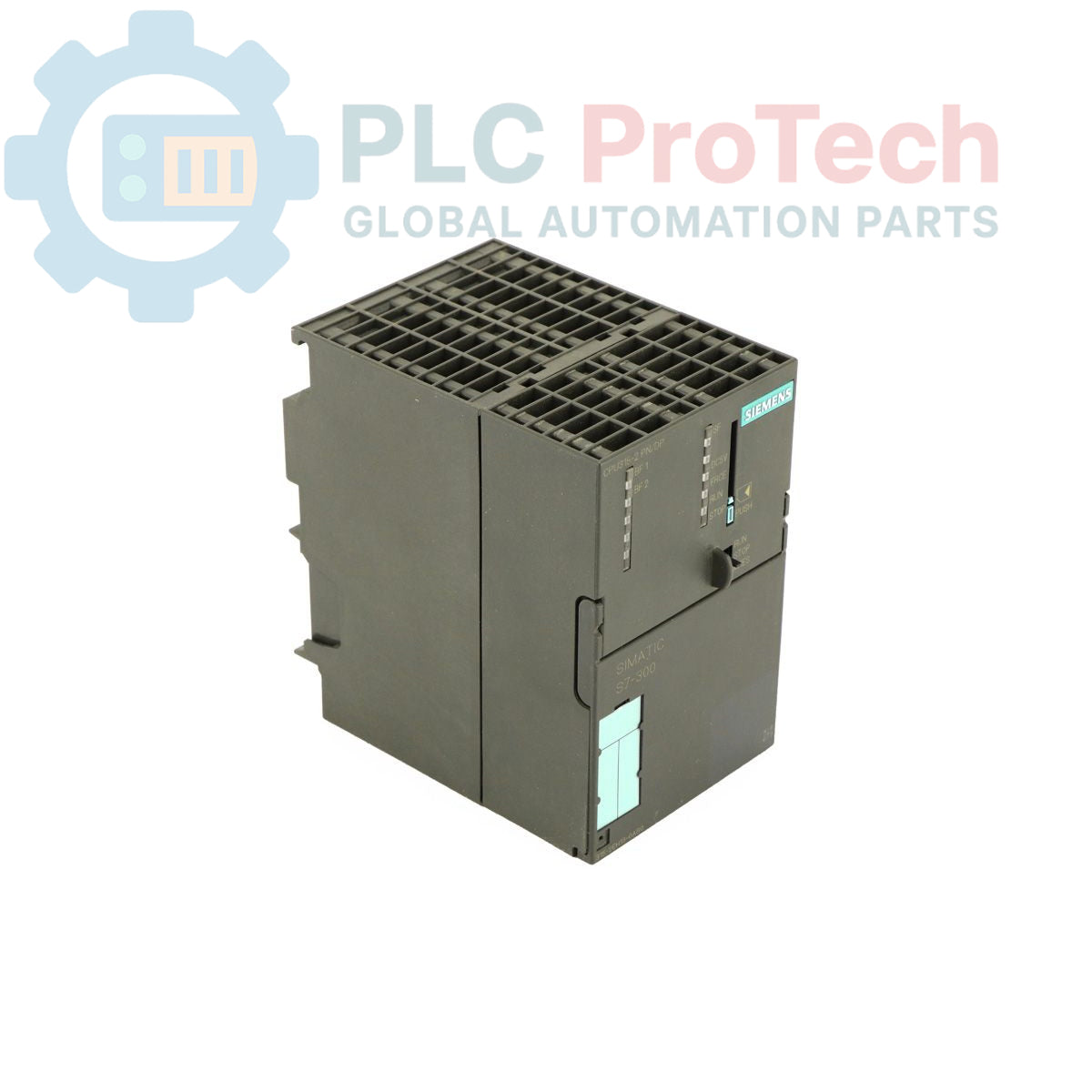

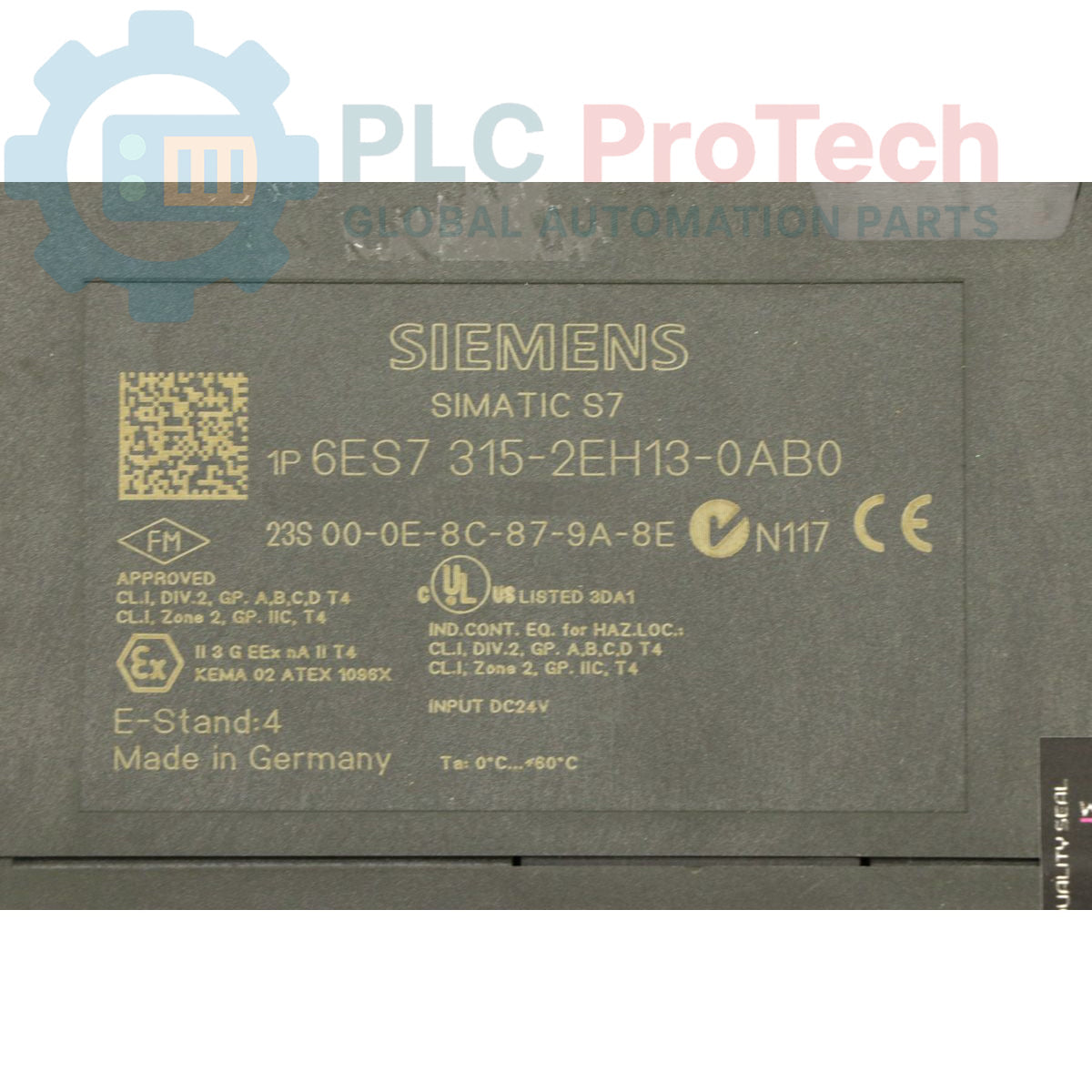

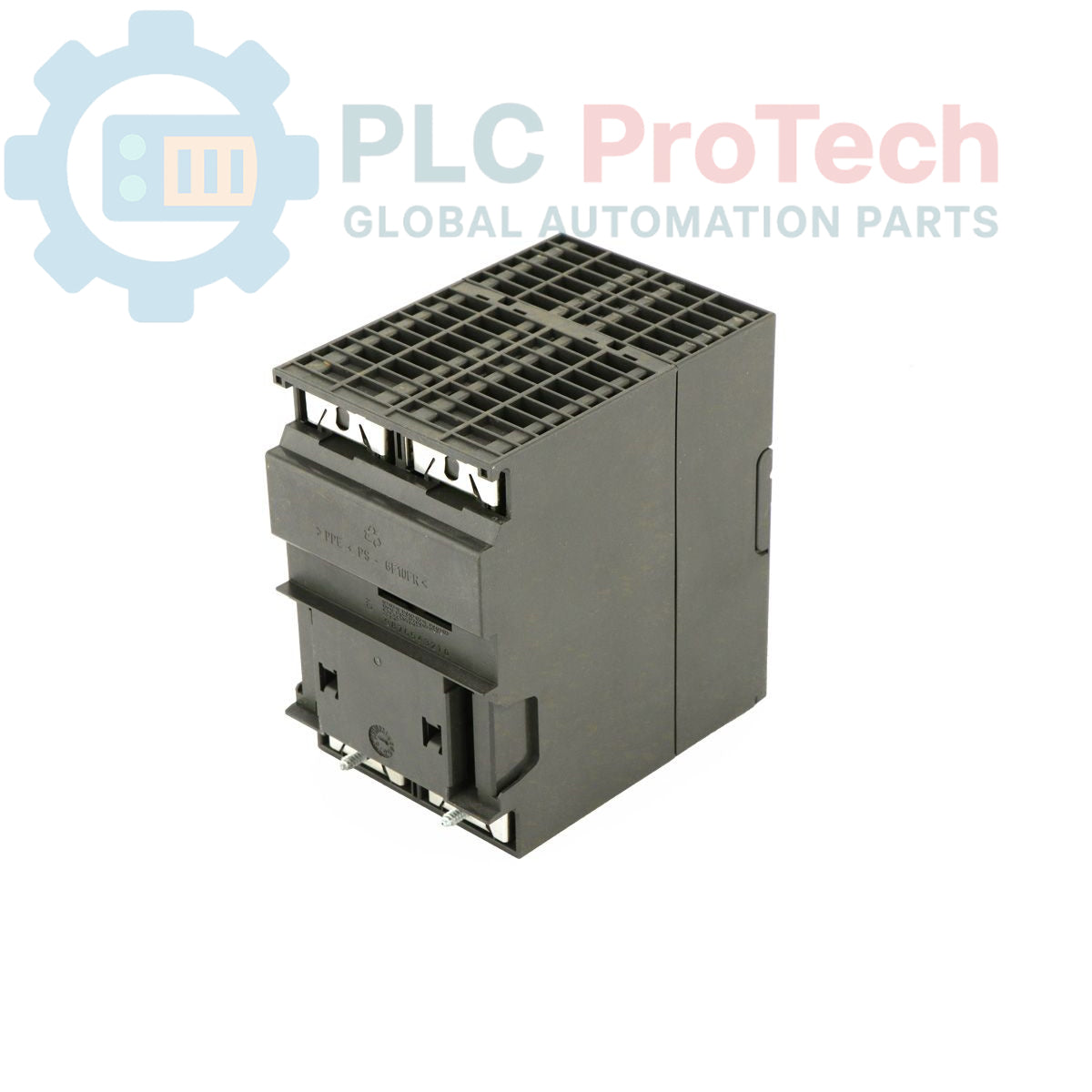

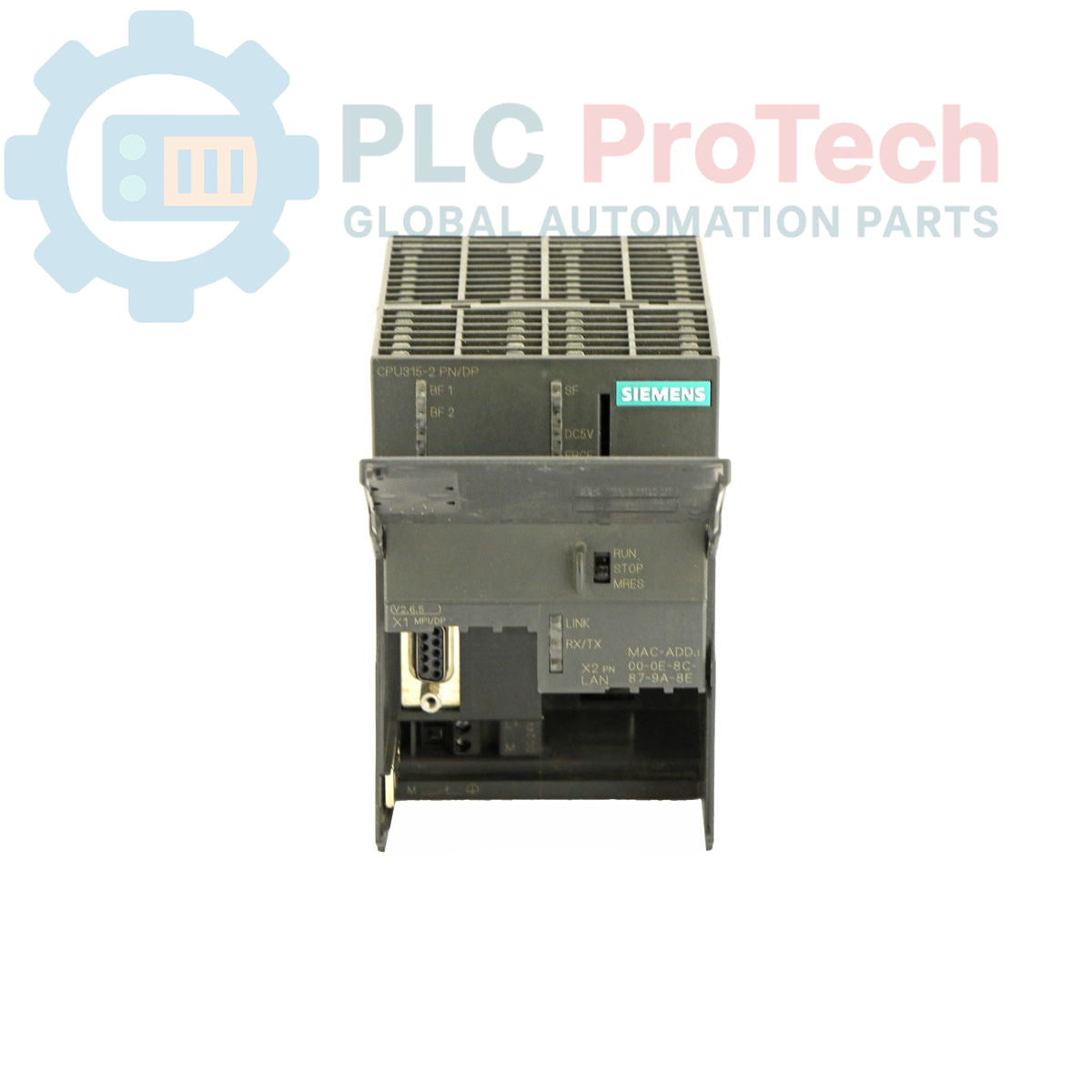

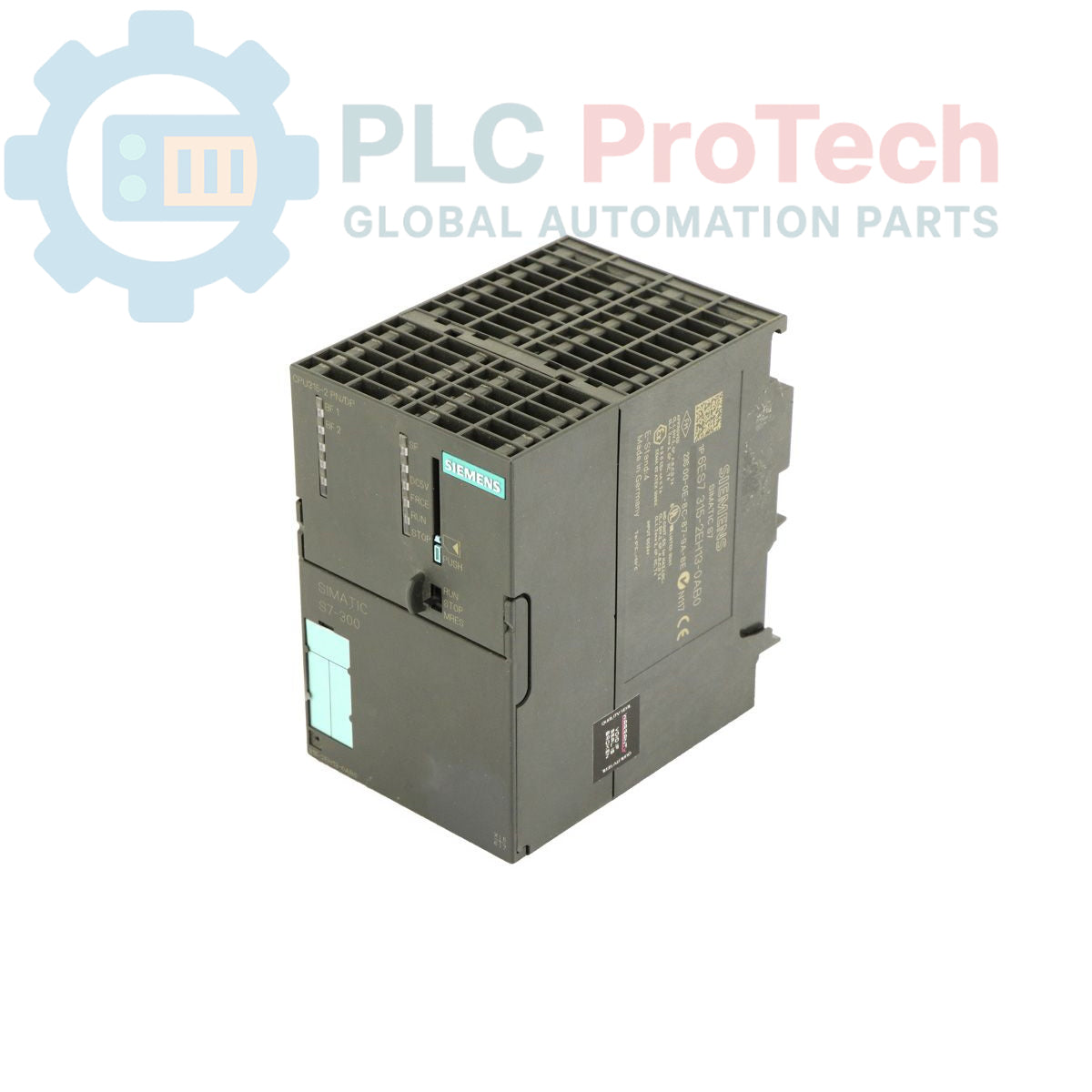

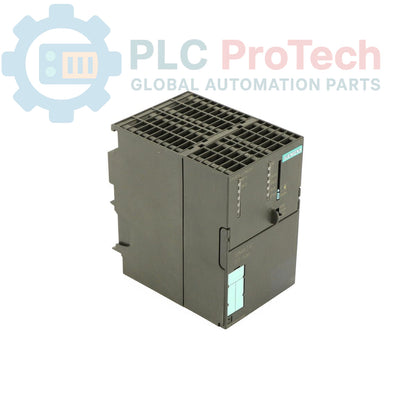

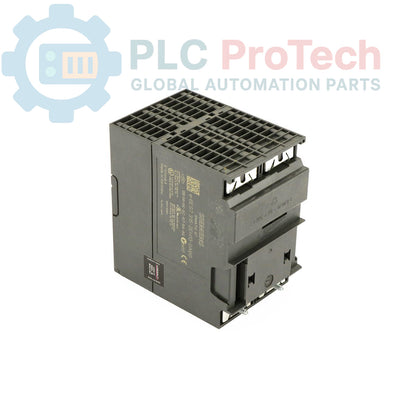

Die 6ES7315-2EH13-0AB0 ist eine zentrale Verarbeitungseinheit SIMATIC S7-300 CPU 315-2 PN/DP mit 256 KB Arbeitsspeicher und zwei Kommunikationsschnittstellen. Dieser von Siemens hergestellte SPS-Prozessor wurde entwickelt, um komplexe Steuerungslogik zu verwalten, Automatisierungsroutinen auszuführen und die Kommunikation in industriellen Netzwerken in mittelgroßen bis großen Fertigungsumgebungen zu übernehmen.

Die 6ES7315-2EH13-0AB0 verfügt über eine erste Schnittstelle mit Unterstützung für MPI/DP mit bis zu 12 Mbit/s sowie eine zweite Ethernet-PROFINET-Schnittstelle für schnelle industrielle Netzwerke. Das Gerät wird mit 24 V Gleichspannung betrieben und benötigt für die Speicherung von Anwenderprogramm und Daten eine externe Micro Memory Card. Das Modul misst 12,70 x 10,20 x 12,70 cm und wiegt 0,50 kg. Als abgekündigtes Produkt mit dem Vorgänger 6ES7315-2EG10-0AB0 und dem Nachfolger 6ES7315-2EH14-0AB0 wird es hauptsächlich für die Wartung bestehender Systeme, den Hardwareaustausch und die Sicherstellung des kontinuierlichen Betriebs in etablierten S7-300-Installationen eingesetzt.

Merkmale

• Architektur einer zentralen Verarbeitungseinheit SIMATIC S7-300 CPU 315-2 PN/DP
• 256 KB integrierter Arbeitsspeicher für Anwenderprogramme und Daten
• Zwei Kommunikationsschnittstellen: MPI/DP (bis zu 12 Mbit/s) und Ethernet PROFINET
• Betrieb mit einer Nennversorgungsspannung von 24 V Gleichspannung
• Erfordert eine Micro Memory Card zur Programmspeicherung und Datenerhaltung

Anwendungen

• Industrielle Automatisierungs- und Prozesssteuerungssysteme mittlerer bis großer Größe
• Steuerung automatisierter Fertigungsanlagen
• Modernisierung und Wartung von Siemens-S7-300-SPS-Steuerungspulten
• Koordination von PROFINET- und PROFIBUS-Netzwerkknoten

Technische Daten

Installationshinweise

• Stellen Sie sicher, dass alle Stromversorgungen des Baugruppenträgers vollständig ausgeschaltet sind, bevor Sie die CPU 6ES7315-2EH13-0AB0 auf dem DIN-Schienenprofil des S7-300 montieren oder davon entfernen.
• Setzen Sie vor dem Einschalten des Systems eine programmierte und kompatible Micro Memory Card sicher in den vorderen Steckplatz der CPU ein.
• Schließen Sie die 24-V-Gleichspannungsversorgungsleitungen an die vorgesehenen Klemmen an und prüfen Sie die korrekte Polarität, um Hardwareschäden zu vermeiden.
• Schließen Sie die MPI/DP-Kabel und Ethernet-PROFINET-Stecker sicher an die jeweiligen Anschlüsse an und achten Sie auf eine ordnungsgemäße Netzwerkterminierung und Abschirmung.
