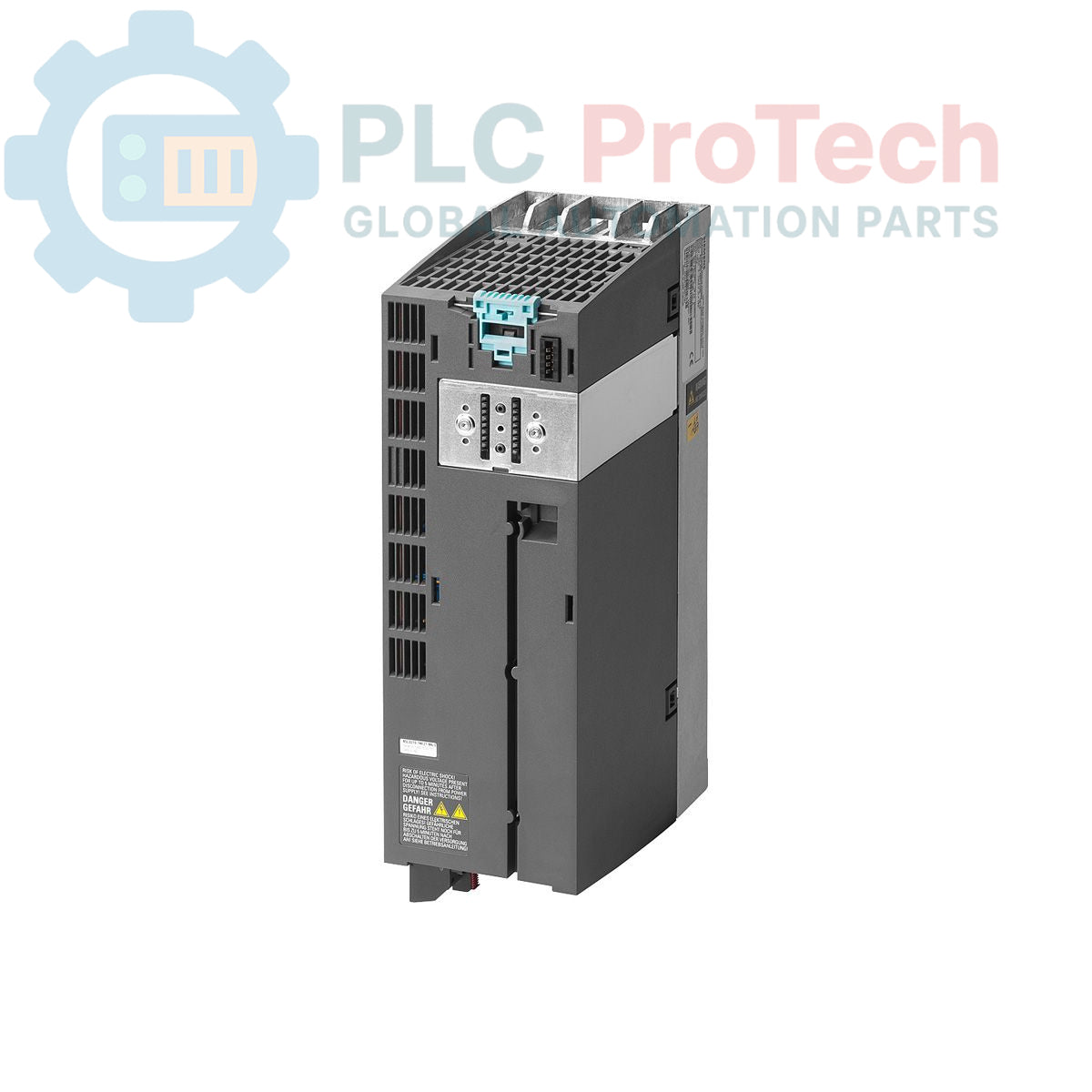

Siemens Sinamics G120 6SL3210-1NE23-8AL0 Leistungsmodule

Beschreibung

Das 6SL3210-1NE23-8AL0 ist ein PM230-Leistungsmodul mit integriertem Filter der Klasse A und IP20-Schutz für SINAMICS-G120-Frequenzumrichtersysteme. Das von Siemens hergestellte Gerät wurde zur Regelung der Drehzahl von Drehstrommotoren in industriellen Automatisierungsumgebungen entwickelt und unterstützt einen Versorgungsspannungsbereich von 380–480 V AC bei 47–63 Hz.

Das 6SL3210-1NE23-8AL0 bietet eine Leistungsbemessung bei geringer Überlast von 18,5 kW (bei einer Nennleistung von 15 kW) und kann bei geringer Überlast Umgebungstemperaturen von 0 °C bis +40 °C verarbeiten. Das Modul misst 14,00 x 16,50 x 35,50 cm (H x B x T) und wiegt 5,00 kg. Es wird ohne Steuer- oder Bedieneinheit geliefert und ist mit den Steuergeräten CU240B/E-2 und CU230P-2 ab Firmwareversion V4.4 kompatibel. Als Produkt aus einer abgekündigten Produktserie wird es hauptsächlich für die Wartung bestehender Systeme, den direkten Hardwareaustausch und die Aufrechterhaltung des Betriebs eingesetzt.

Merkmale

• PM230-Leistungsmodul mit integriertem Filter der Klasse A
• Nenn-Eingangsspannungsbereich 380–480 V AC, dreiphasig
• Leistungsbemessung bei geringer Überlast von 18,5 kW (Nennleistung 15 kW)
• Schutzart IP20 für standardmäßige elektrische Schaltschränke in Innenräumen
• Kompatibilität mit den Steuergeräten CU240B/E-2 und CU230P-2 (Firmware V4.4 oder höher)

Anwendungen

• Steuerungssysteme für Industrie-pumpen und -lüfter
• Gebäudeleittechnik und raumlufttechnische Anlagen
• Antriebssysteme für Förderanlagen und die Materialhandhabung
• Wartung und Austausch bestehender Sinamics-G120-Systeme

Technische Daten

Installationshinweise

• Montieren Sie das 6SL3210-1NE23-8AL0-Leistungsmodul senkrecht in einem geschlossenen Industrieschaltschrank und stellen Sie eine Umgebung mit Schutzart IP20 sicher.
• Stellen Sie oberhalb und unterhalb des Moduls ausreichend Freiraum für die natürliche Konvektionskühlung sicher und verhindern Sie einen Wärmestau innerhalb des angegebenen Umgebungstemperaturbereichs von 0 °C bis +40 °C.
• Vergewissern Sie sich vor dem Einschalten des Systems, dass die dreiphasige Eingangsspannungsversorgung mit 380–480 V AC den elektrischen Nennwerten entspricht.
• Bringen Sie vor dem Einschalten des Antriebs ein zugelassenes kompatibles Steuergerät (z. B. CU240B/E-2 oder CU230P-2) sicher am Leistungsmodul an.
