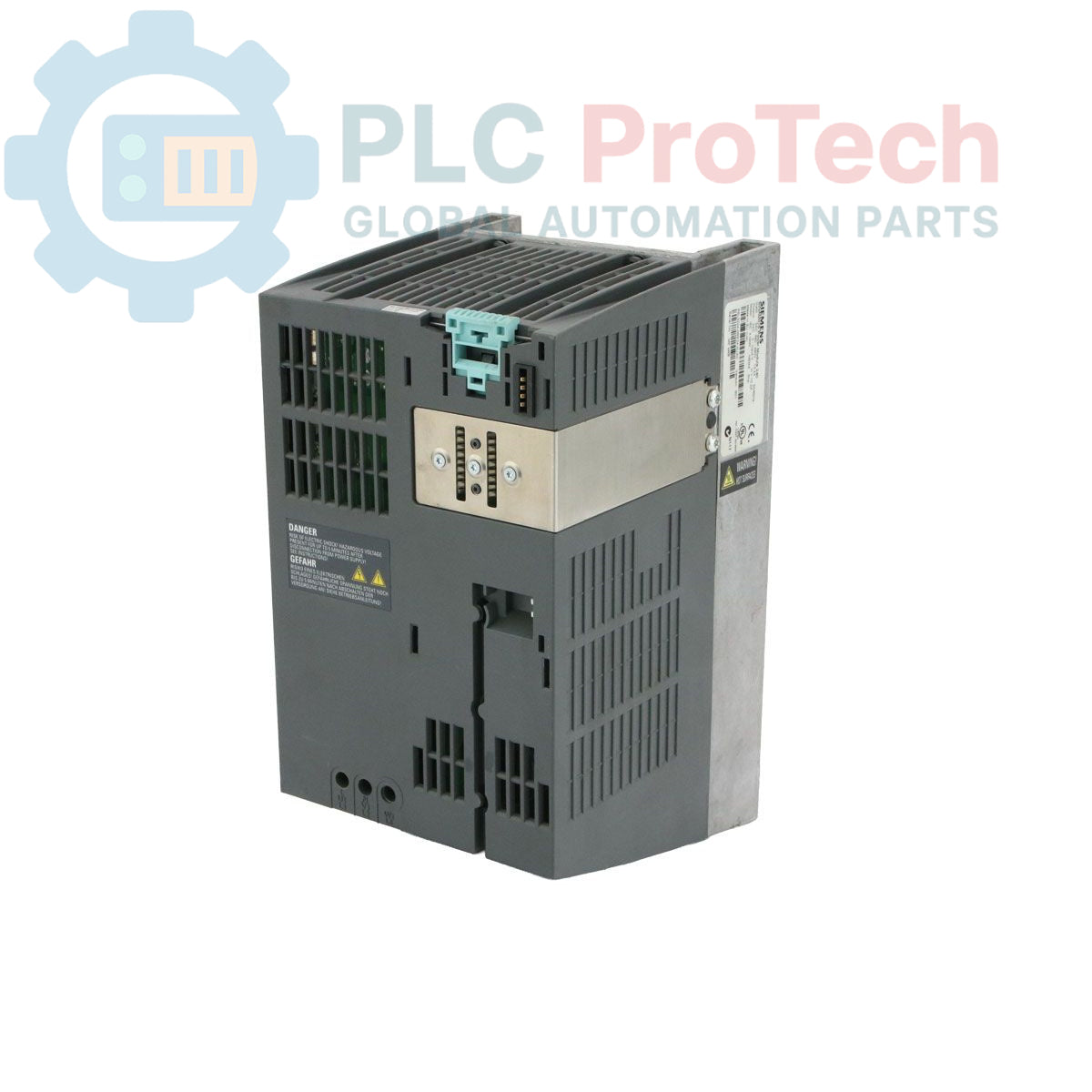

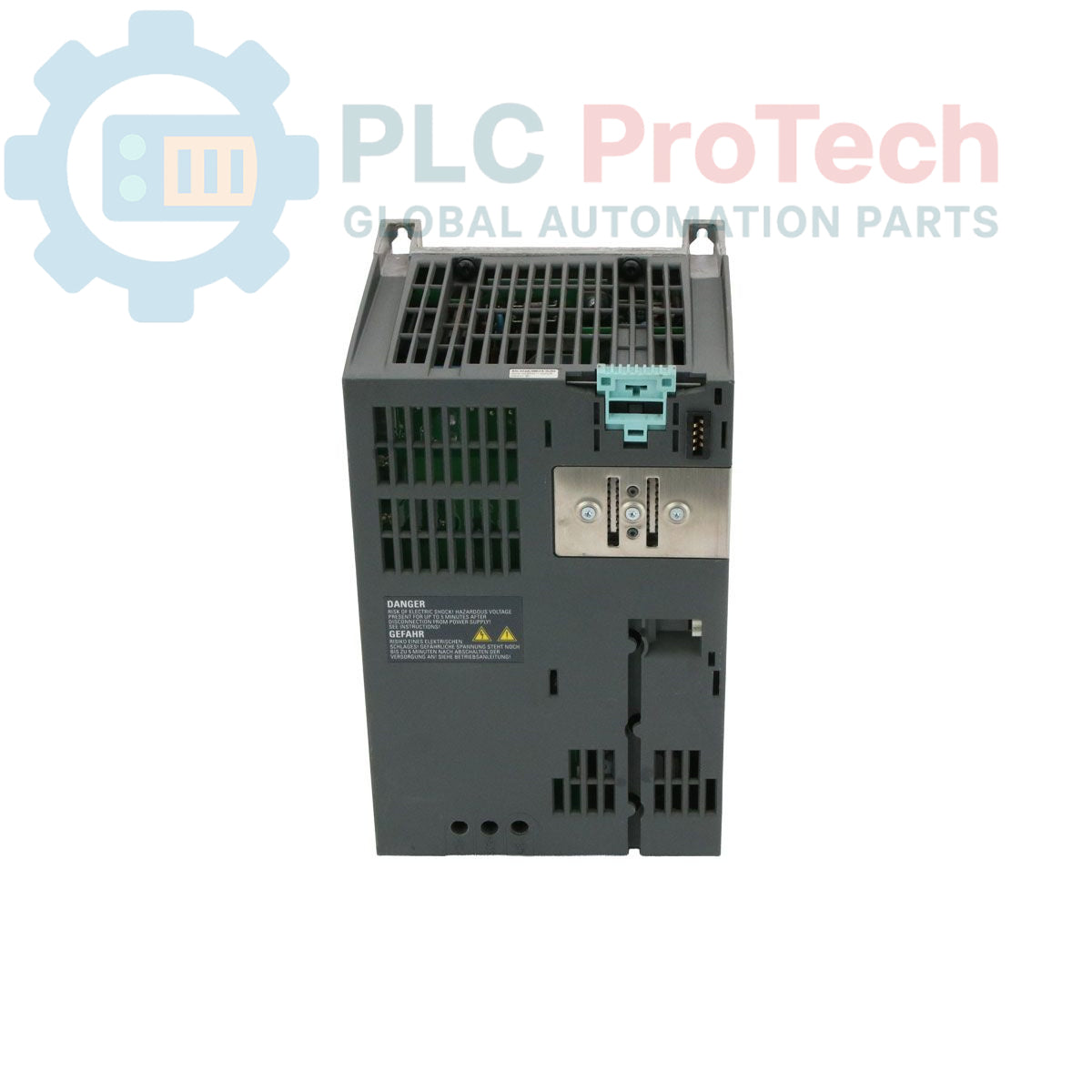

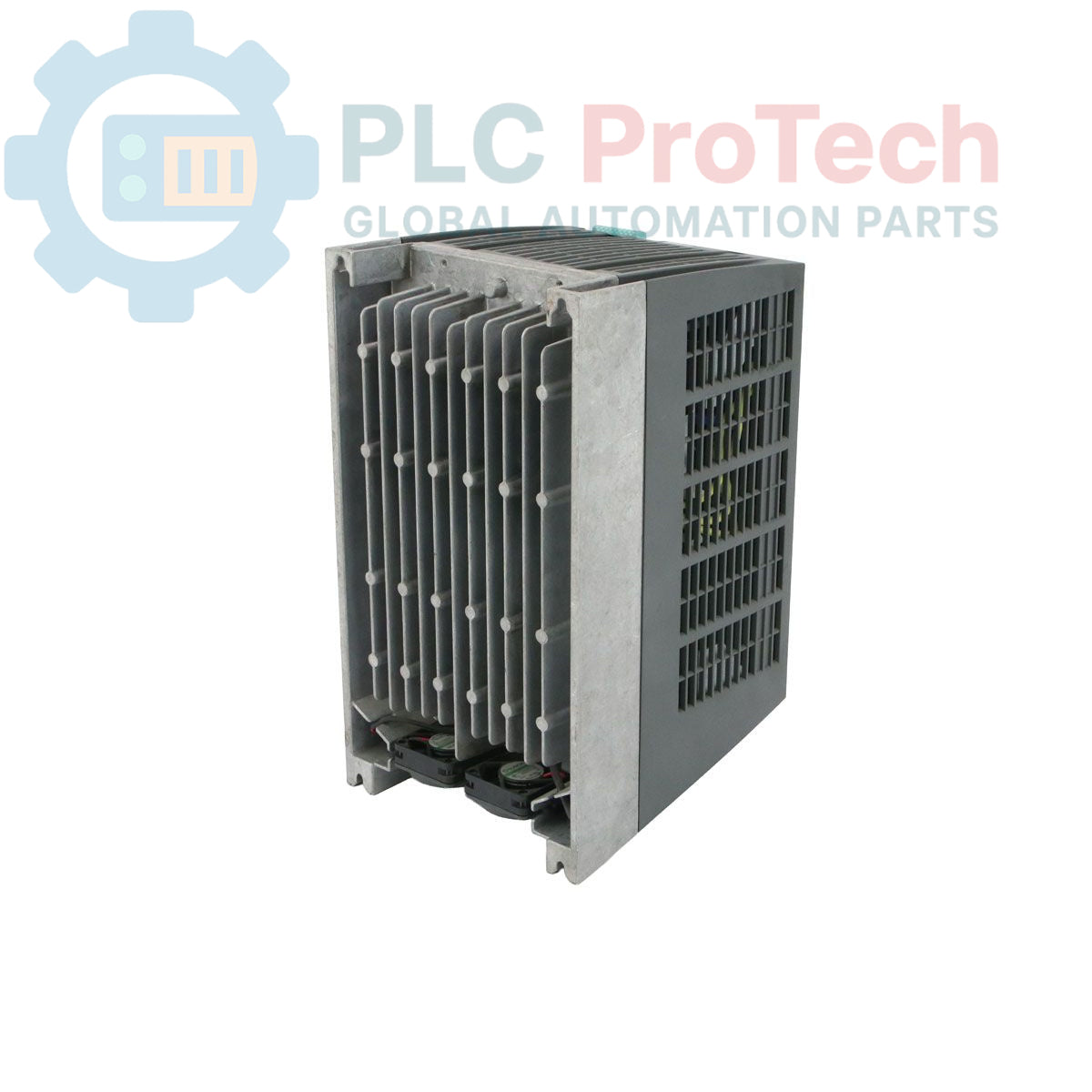

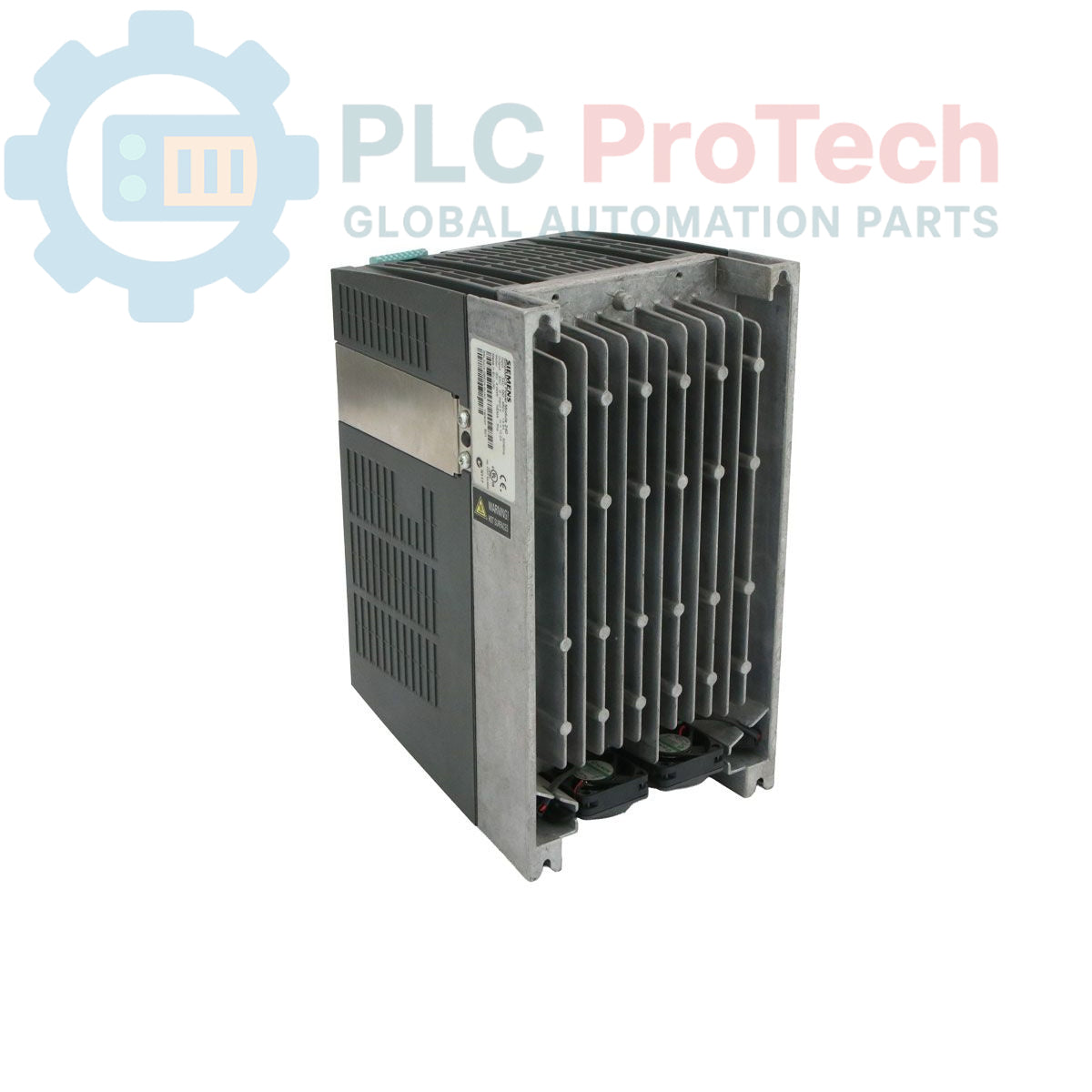

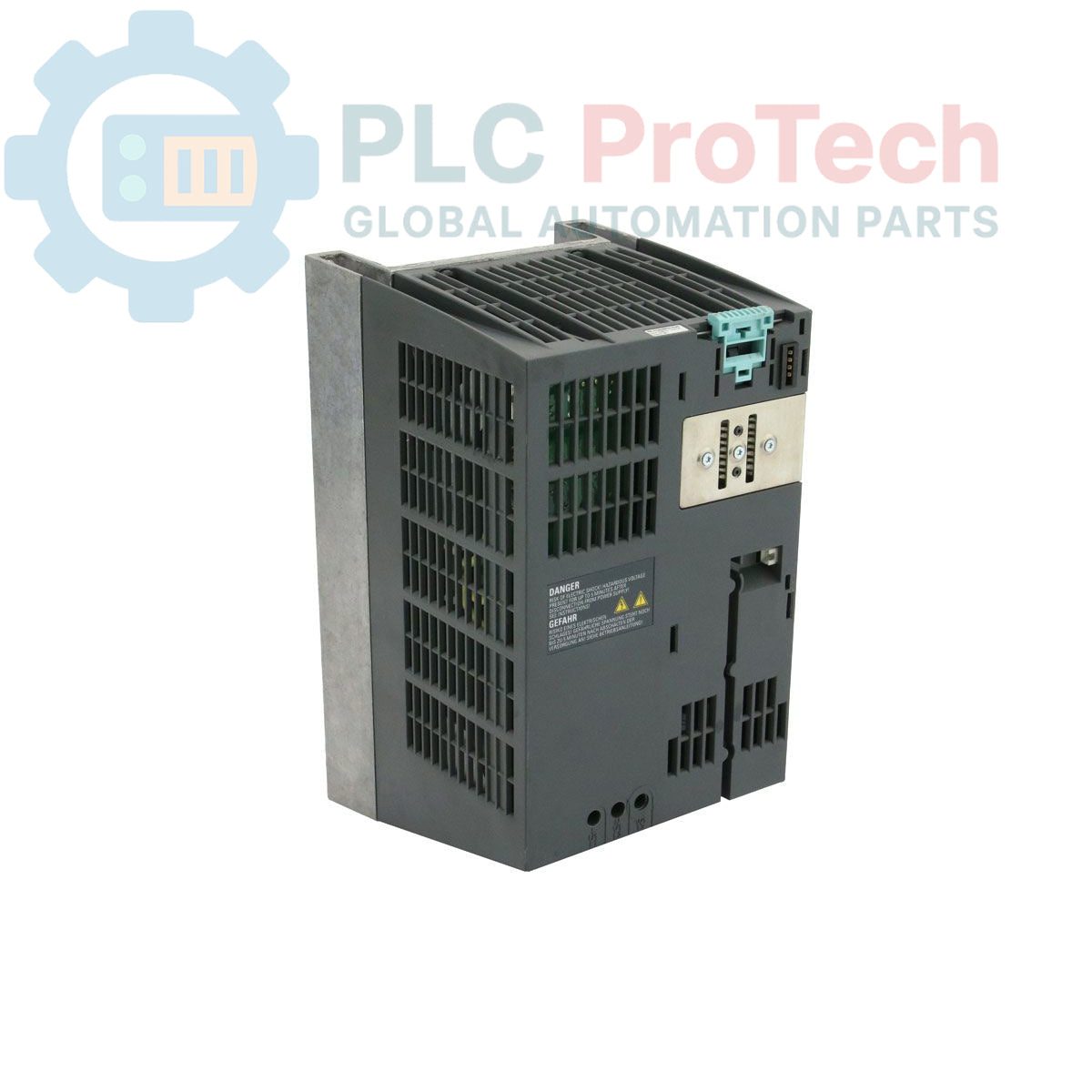

Siemens Sinamics G120 6SL3224-0BE24-0UA0 Leistungsmodule

Beschreibung

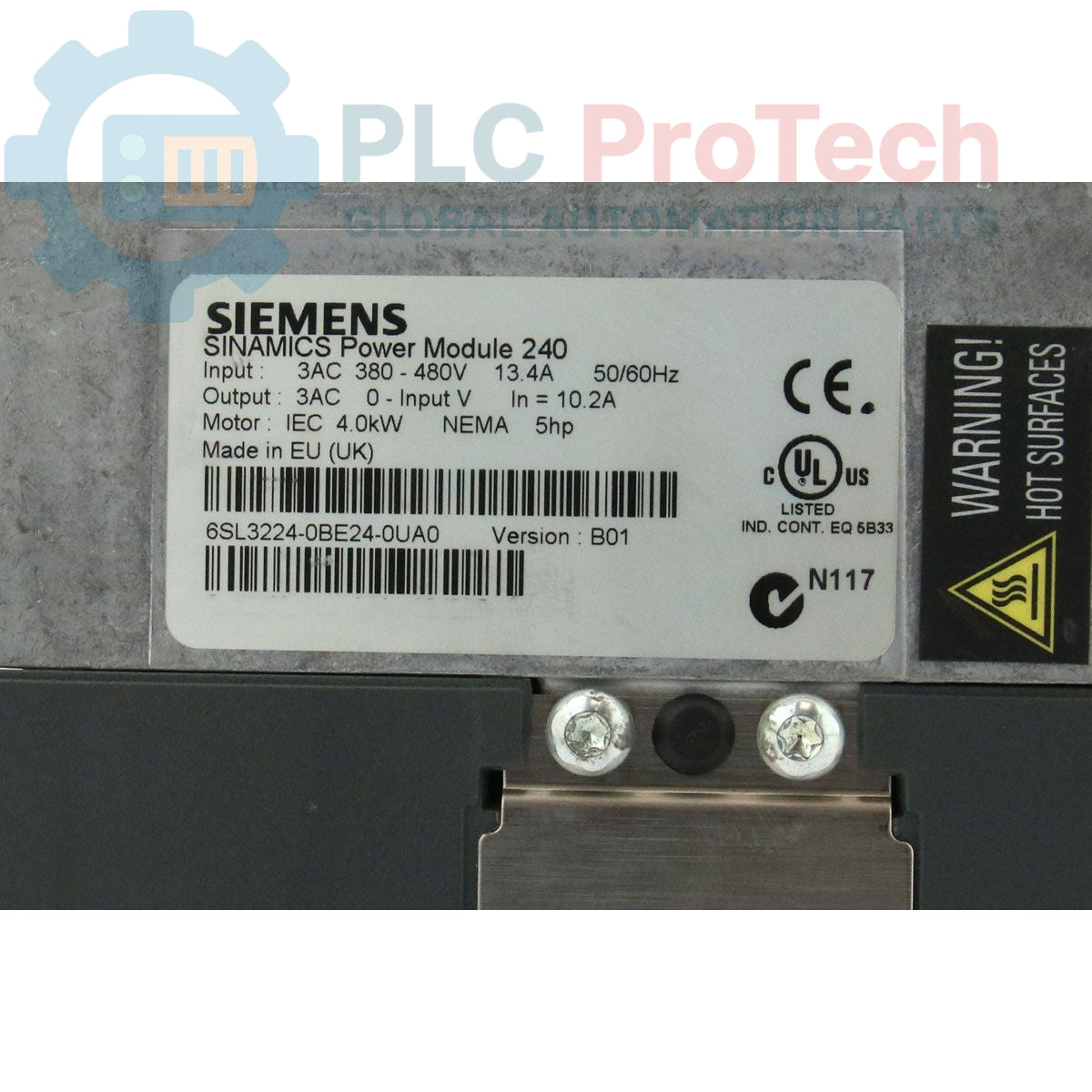

Das 6SL3224-0BE24-0UA0 ist ein ungefiltertes PM240-Leistungsmodul mit integriertem Bremschopper für drehzahlveränderbare Antriebssysteme SINAMICS G120. Das von Siemens hergestellte Gerät wurde zur Regelung der Drehzahl von Drehstrommotoren in industriellen Automatisierungsumgebungen entwickelt und unterstützt einen Versorgungsspannungsbereich von 380–480 V AC bei 47–63 Hz.

Das 6SL3224-0BE24-0UA0 bietet eine Überlastleistung von 4,0 kW (mit einer Nennleistung von 4 kW und einem Nennausgangsstrom von 10,2 A) und ist für Umgebungstemperaturen von -10 °C bis +50 °C unter hohen Überlastbedingungen ausgelegt. Das Modul misst 15,30 x 16,50 x 27,00 cm (H x B x T) und wiegt 4,10 kg. Es verfügt über die Schutzart IP20. Es wird ohne Control Unit oder Basic Operator Panel (BOP) geliefert und ist als abgekündigte Komponente für die Wartung älterer Systeme, den Austausch und die Aufrechterhaltung des Betriebs vorgesehen. Als Vorgängermodell ist 6SE6420-2UD24-0BA1 angegeben.

Merkmale

• PM240-Leistungsmodul mit integriertem Bremschopper und ungefilterter Ausführung
• Nenn-Eingangsspannungsbereich von 380–480 V AC, dreiphasig
• Überlastleistung von 4,0 kW (Nennleistung 4 kW bei einem Nennstrom von 10,2 A)
• Schutzart IP20 für standardmäßige elektrische Innengehäuse
• Kompatible Baugröße FSB, ohne Control Unit oder BOP

Anwendungen

• Antriebssysteme für industrielle Förderanlagen und die Materialhandhabung
• Steuerung von Kreiselpumpen und Lüftern
• Drehzahlregelung in der Fabrikautomatisierung und im allgemeinen Maschinenbau
• Wartung und Austausch älterer Sinamics-G120-Systeme

Technische Daten

Installationsrichtlinien

• Montieren Sie das 6SL3224-0BE24-0UA0-Leistungsmodul senkrecht in einem geschlossenen Industrieschaltschrank mit einer Umgebung gemäß IP20.
• Stellen Sie oberhalb und unterhalb des Moduls ausreichend Freiraum sicher, um die natürliche Konvektionskühlung zu ermöglichen und einen Wärmestau innerhalb des angegebenen Umgebungstemperaturbereichs von -10 °C bis +50 °C zu verhindern.
• Überprüfen Sie vor dem Einschalten, dass die dreiphasige Eingangsspannung von 380–480 V AC den elektrischen Nennwerten entspricht.
• Befestigen Sie vor dem Einschalten des Antriebs eine zugelassene kompatible Control Unit sicher am Leistungsmodul.
