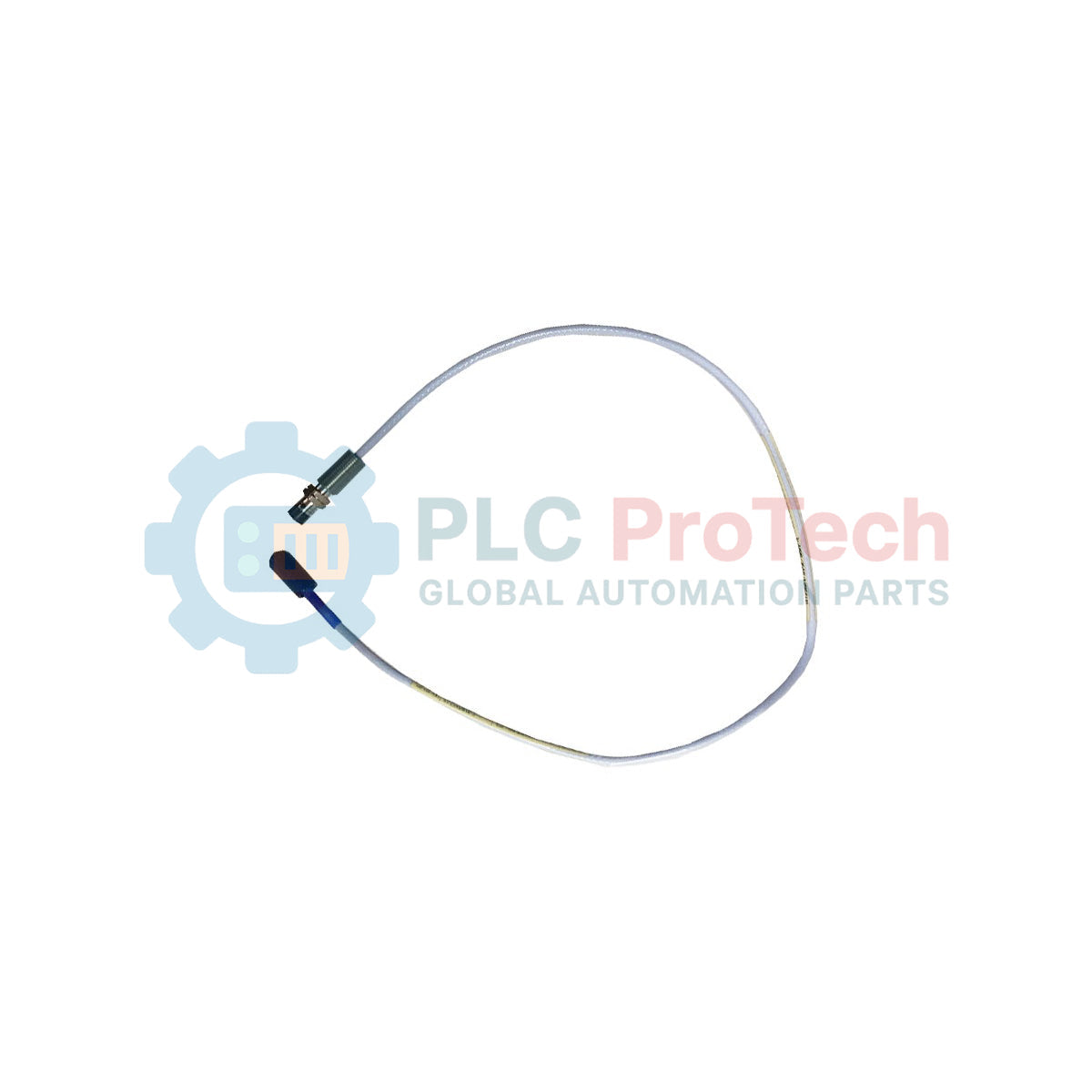

Sonda de montaje inverso Bently Nevada 330105-05-30-10-02-05 3300 XL de 8 mm

Descripción del Producto

La sonda de montaje inverso 330105-05-30-10-02-05 3300 XL de 8 mm funciona como un sensor de desplazamiento de alta precisión diseñado específicamente para aplicaciones donde el montaje tradicional de la sonda es inaccesible. A diferencia de las sondas estándar, el diseño de montaje inverso permite a los técnicos instalar la sonda desde el exterior de la carcasa de la máquina a través de un puerto roscado, siendo indispensable para monitorear holguras internas, vibración radial y empuje axial en cajas de engranajes y bombas.

Al utilizar tecnología de corrientes de Foucault, este sensor ofrece una salida de voltaje lineal proporcional a la distancia entre la punta de la sonda y el eje objetivo. La serie 3300 XL proporciona una mejora significativa en el rendimiento respecto a generaciones anteriores, ofreciendo una estabilidad térmica superior y una construcción física más robusta para soportar los entornos internos turbulentos de la maquinaria industrial.

Configuración Técnica

El modelo 330105-05-30-10-02-05 utiliza un código modular para definir su interfaz mecánica y eléctrica:

Arquitectura de Montaje Inverso (330105)

La designación 330105 especifica la configuración de montaje inverso. Esta sonda carece de la tuerca hexagonal externa que tienen las sondas estándar, utilizando en su lugar un diseño que se enrosca en una carcasa o manga de sonda desde la parte trasera.

Opción de Longitud Total (10)

Esta unidad cuenta con una longitud total de 1.0 metro (3.3 pies). En el ecosistema Bently Nevada 3300 XL, la longitud de la sonda es un parámetro eléctrico crítico. Esta sonda de 1 metro debe combinarse con un cable de extensión de 4 metros u 8 metros para alcanzar la calibración estándar del sistema de 5 metros o 9 metros.

Opción de Conector (02)

La sonda viene equipada con el conector coaxial Miniature ClickLoc™. Este conector con bloqueo y chapado en oro previene la pérdida de señal causada por vibraciones de alta frecuencia y asegura un sello resistente a la humedad cuando está correctamente acoplado.

Opción de Aprobación de Agencia (05)

La opción 05 indica Aprobaciones Múltiples. Esto certifica la sonda para su uso en áreas peligrosas reconocidas globalmente, cumpliendo con las normas ATEX, CSA e IECEx para seguridad intrínseca y ambientes no incendiarios.

Especificaciones Técnicas

Guía de Instalación

Las sondas de montaje inverso requieren atención específica de ingeniería durante la fase de instalación para garantizar la precisión de los datos.

Ajuste de Voltaje de Brecha

Instale la sonda en la manga de montaje. Usando un multímetro digital, monitoree el voltaje en la salida Proximitor®. Gire la sonda hasta que el voltaje alcance -10.00 VDC, lo que indica que la sonda está en el "Centro Mecánico" de su rango lineal.

Holguras mecánicas

Asegúrese de que la punta de la sonda no contacte el eje durante el arranque de la máquina o la expansión térmica. Un "tope" físico de la punta de la sonda causará daños inmediatos y permanentes al material PPS.

Protección del conector

Aunque el conector ClickLoc™ es robusto, siempre use lubricante de silicona en las roscas del conector para evitar el agarrotamiento y asegurar un sello hermético contra la niebla de aceite dentro de la carcasa de la máquina.

Ventajas de ingeniería

Durabilidad mejorada del material

La punta de la sonda consiste en Polifenileno sulfuro (PPS), un termoplástico de alto rendimiento. Este material resiste la degradación química causada por lubricantes sintéticos agresivos y mantiene la integridad estructural incluso a temperaturas de hasta 177°C.

Estabilidad térmica superior

El hardware 3300 XL minimiza la "deriva térmica", un problema común donde los cambios de temperatura se interpretan erróneamente como movimiento del eje. Esto asegura que los datos de vibración permanezcan precisos durante la transición de la máquina desde el arranque en frío hasta la temperatura de operación a plena carga.

Accesibilidad para mantenimiento

El diseño de montaje inverso simplifica el reemplazo del sensor. Los técnicos pueden reemplazar una sonda dañada sin quitar la cubierta superior de la máquina ni las tapas de los rodamientos, reduciendo significativamente el tiempo de inactividad durante las paradas de mantenimiento.

Preguntas técnicas frecuentes

Q1: Este modelo es reemplazado por el 330106-05-30-10-02-CN. ¿Puedo seguir usando el 330105?

A1: Sí. El 330105 sigue siendo una pieza válida para sistemas existentes. El 330106 es la versión actualizada que principalmente consolida ciertos estándares de fabricación y añade certificaciones regionales CN (China), pero son funcionalmente intercambiables en la mayoría de las aplicaciones.

Q2: ¿Qué sucede si uso una sonda de 1.0 m con un cable de extensión incorrecto?

A2: La calibración del sistema fallará. Una sonda de 1.0 m está diseñada para funcionar con sensores Proximitor® específicos (ya sea un sistema de 5 m o un sistema de 9 m). Usar una longitud de cable incorrecta desplaza el rango lineal y cambia el factor de escala (mV/mil), haciendo que las lecturas de vibración sean inexactas.

Q3: ¿Puede la punta de PPS soportar ambientes de alta presión?

A3: La sonda de 8 mm está diseñada para sellar contra presiones de hasta 7 bar (100 psi) en la punta de la sonda. Para aplicaciones de mayor presión, se requieren carcasas especializadas de alta presión.

Q4: ¿Cómo identifico un conector "ClickLoc™"?

A4: A diferencia de los conectores roscados antiguos que requieren una llave y un alambre de seguridad, los conectores ClickLoc™ cuentan con un anillo estriado que "clickea" en su lugar cuando está completamente asentado, proporcionando una retroalimentación táctil que asegura que la conexión es segura.
