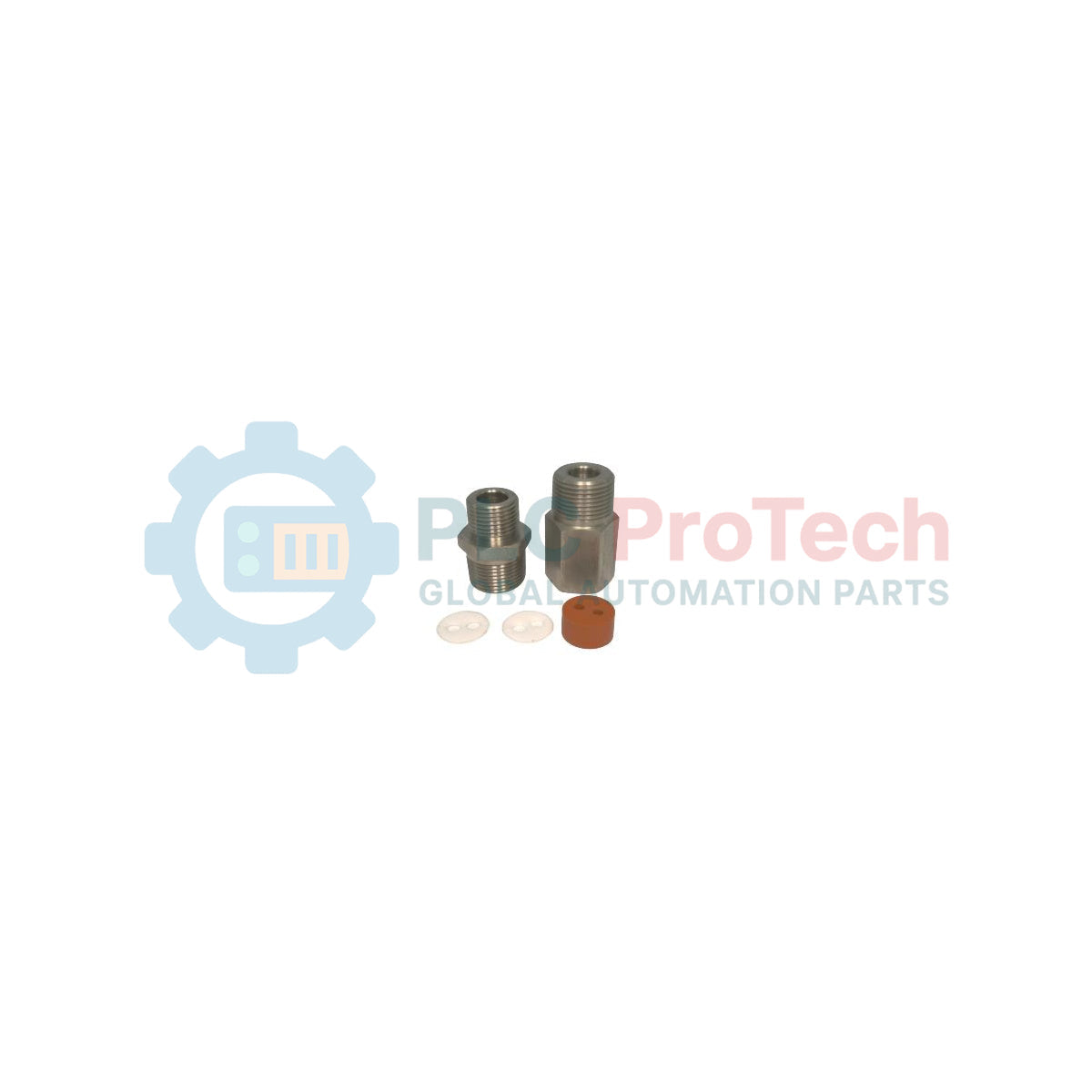

Sello de cable de baja presión Bently Nevada (1/2-14 NPT) 43501-01-04-01

Resumen del Producto

El 43501-01-04-01 es un Sellado de Cable de Baja Presión de alta integridad diseñado por Bently Nevada para proporcionar una barrera ambiental robusta entre la carcasa interna de una máquina y la atmósfera externa. Este componente es esencial para instalaciones donde los cables de las sondas de proximidad deben salir de una carcasa de rodamiento o caja de engranajes mientras se previene la fuga de niebla de aceite, salpicaduras o gases de baja presión.

A diferencia de las glándulas industriales estándar, la serie 43501 está diseñada específicamente para proteger los delicados cables coaxiales de los sistemas de transductores de las series 3300 XL y 7200. Mantiene un sellado hermético alrededor de la cubierta exterior del cable sin comprimir la capa dieléctrica, lo que de otro modo cambiaría la capacitancia del cable y arruinaría la calibración del sensor. Esta unidad asegura que la lubricación de su máquina permanezca contenida mientras protege el sistema de monitoreo de la contaminación ambiental.

Configuración Técnica

El 43501-01-04-01 utiliza una pila modular de hardware para acomodar múltiples cables a través de un solo punto de penetración.

Rosca del Lado de Alta Presión (01)

La 01 designación especifica una rosca 1/2-14 NPT para el lado de alta presión (máquina). Esta rosca cónica estándar asegura una conexión hermética cuando se instala en la carcasa de la máquina o en una caja de sellado dedicada.

Pasacables y Arandela (04)

La 04 opción es una configuración multipuerto. El pasacables interno está diseñado para acomodar hasta 4 cables. Para mantener la integridad del sellado, solo un orificio está completamente perforado en fábrica, mientras que los otros tres están parcialmente pre-perforados. Esto permite al instalador perforar solo el número de puertos necesarios para la aplicación específica (por ejemplo, dos sondas radiales X-Y), manteniendo los puertos no usados herméticamente sellados.

Rosca del Lado de Baja Presión (01)

El 01 significa una rosca 1/2-14 NPT en el lado de baja presión (atmosférica). Esto permite la conexión directa de conductos rígidos o flexibles, protegiendo los cables mientras transitan hacia la caja de conexiones Proximitor®.

Especificaciones Técnicas

Ventajas de Ingeniería

El 43501 Cable Seal ofrece ventajas mecánicas que las glándulas de cable genéricas no pueden igualar:

• Preservación de la Integridad de la Señal: El pasacables interno proporciona un sello "suave" que sujeta el cable sin deformar la geometría coaxial. Esto previene cambios de impedancia que conducen a lecturas falsas de vibración.

• Entrada Modular para Múltiples Cables: Al permitir hasta cuatro cables a través de un solo orificio NPT de 1/2 pulgada, el 43501 reduce el número de penetraciones necesarias en la carcasa de la máquina, manteniendo la integridad estructural y reduciendo posibles puntos de fuga.

• Puente NPT a NPT: El diseño de doble rosca actúa como un puente estructural, permitiendo una transición sellada y sin fisuras desde la pared de la máquina directamente hacia un sistema de conductos.

Guía de Instalación y Mantenimiento

Un sellado exitoso requiere una preparación cuidadosa del pasacables y la ruta del cable.

Preparación del Pasacables

Para el -04 pasacables, solo perfore los agujeros que planea usar. Use un punzón afilado y limpio para evitar rasgar el neopreno. Si accidentalmente perfora un agujero extra, debe ser tapado con un cable falso o un tapón de sellado especializado para evitar el paso de aceite.

Secuencia de Montaje

Deslice la tuerca de compresión, la arandela y el pasacables sobre los cables antes de que se coloquen los conectores (si usa cables terminables en campo). Si los conectores ya están instalados, asegúrese de que puedan pasar por la abertura NPT de 1/2 pulgada. Apriete la tuerca de compresión hasta que el pasacables se expanda visiblemente alrededor de los cables; no apriete en exceso, ya que esto puede aplastar el dieléctrico coaxial.

Sellado de Roscas

Aplique un sellador de roscas de alta calidad (como cinta PTFE o pasta para tuberías) a las roscas NPT antes de la instalación en la máquina. Asegúrese de que no entre sellador en la cámara interna del sello donde podría interferir con el asiento del pasacables.

Preguntas Técnicas Frecuentes

Q1: ¿Cuál es la presión máxima que puede soportar este sello de "Baja Presión"?

A1: La serie 43501 está clasificada para presiones de hasta 345 kPa (50 psi). Para aplicaciones que involucren presiones más altas (como generadores enfriados con hidrógeno a alta presión), debe usar la serie Bently Nevada 16622 de sellos de aceite de alta presión.

Q2: ¿Puedo usar esto para cables distintos a los cables de proximidad Bently Nevada?

A2: Sí, siempre que el diámetro del cable sea similar al de los cables coaxiales estándar 7200 o 3300 XL (normalmente aproximadamente de 2.5 mm a 3.8 mm). Sin embargo, el pasacables está específicamente contorneado para las dimensiones del cable Bently Nevada para asegurar un sello certificado.

Q3: ¿Por qué el peso de envío es de 3 kg para un sello de cable pequeño?

A3: El 43501 es un accesorio industrial de alta resistencia. Para proteger las roscas NPT y las arandelas internas de precisión durante el transporte, se envía en un embalaje reforzado. El peso de 3 kg refleja la robustez del hardware y su caja protectora.

Q4: ¿Es compatible el "04" pasacables con cables blindados?

A4: Generalmente, no. El 43501 está diseñado para cables coaxiales estándar (no blindados). Los cables blindados normalmente requieren un sello más grande o la remoción del blindaje antes de pasar por el sello, con el blindaje terminado en el accesorio del conducto.
