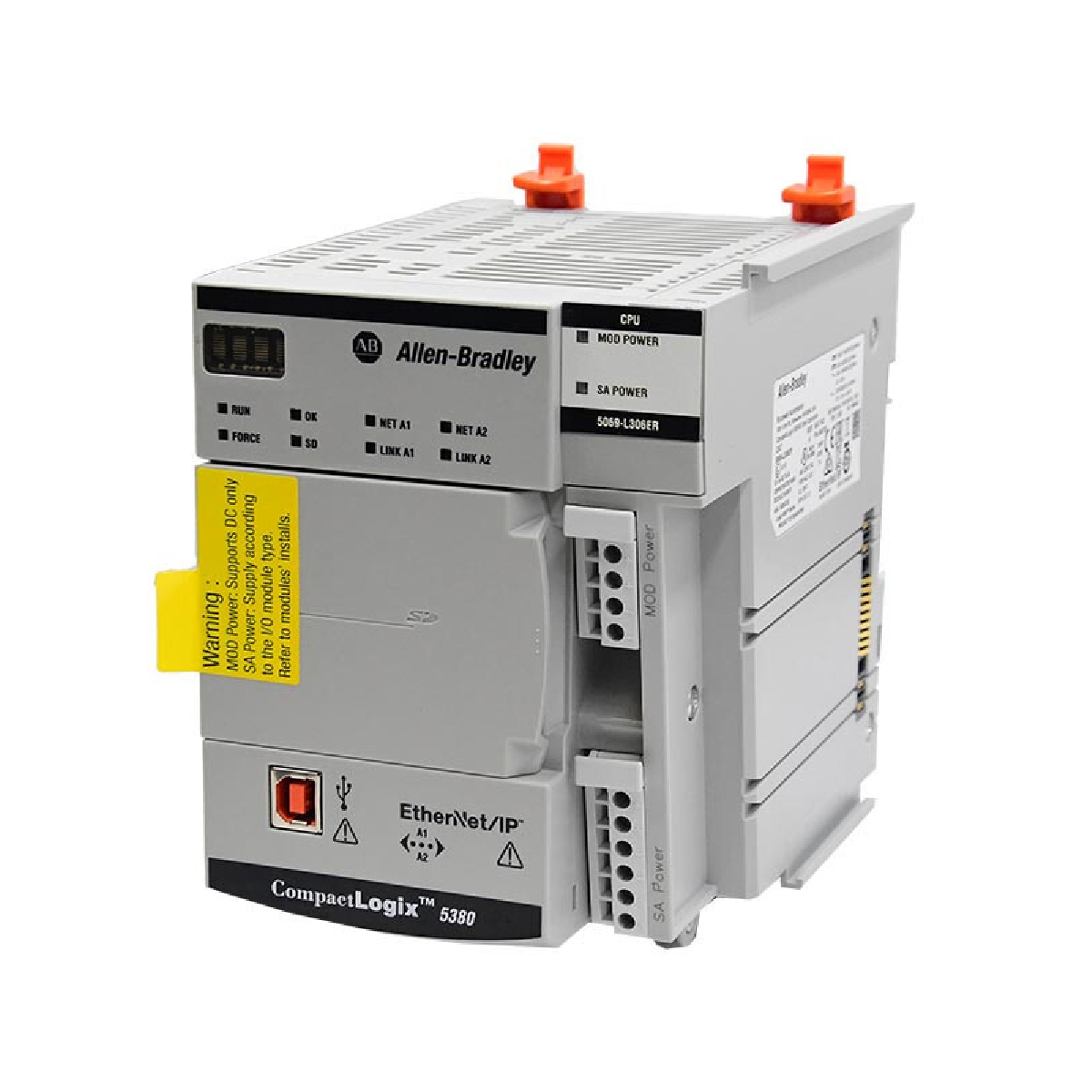

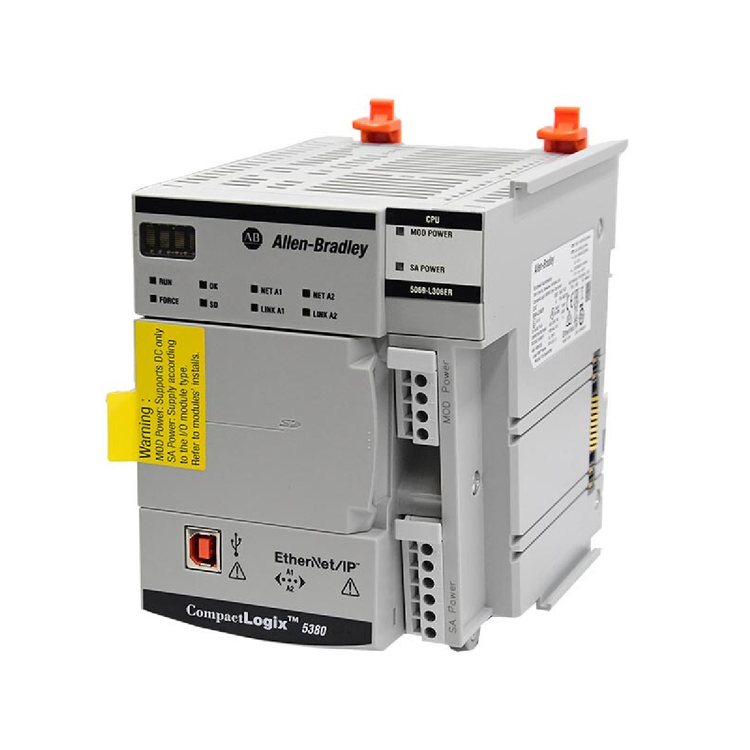

Controlador de Seguridad Allen-Bradley 5069-L306ER Compact GuardLogix 5380

Resumen crítico del producto

El 5069-L306ER (5069L306ER) es un controlador de seguridad de alto rendimiento Compact GuardLogix 5380 diseñado para proporcionar control integrado de movimiento y seguridad en una sola plataforma de hardware. Esta unidad está específicamente diseñada para aplicaciones industriales complejas que requieren clasificaciones de seguridad SIL 3 y PLe (Categoría 4) . Al utilizar una arquitectura de doble procesador, el 5069-L306ER ejecuta simultáneamente la lógica de seguridad y la lógica estándar, reduciendo significativamente el tamaño del hardware y simplificando la integración del sistema. Ideal para manufactura de alta velocidad, líneas de ensamblaje automotriz y maquinaria pesada, este controlador optimiza los tiempos de reacción del sistema y minimiza el tiempo de inactividad no planificado mediante diagnósticos avanzados y conectividad de alta velocidad EtherNet/IP . Proporciona una solución escalable para ingenieros que buscan equilibrar rigurosos estándares de seguridad con máxima eficiencia operativa.

Configuración arquitectónica y lógica

El Allen-Bradley 5069-L306ER utiliza el motor de control Logix para ofrecer procesamiento de alta velocidad y mayor rendimiento. Este controlador se caracteriza por su memoria de usuario estándar de 0.6 MB y memoria dedicada de seguridad de 0.3 MB . El diseño de doble puerto soporta 16 nodos EtherNet/IP, permitiendo topologías de red flexibles que incluyen configuraciones de Device Level Ring (DLR), lineal y en estrella.

Como parte de la serie 5380, funciona utilizando el software Studio 5000 Logix Designer (versión 31 o superior). El diseño del hardware aísla la alimentación del módulo (MOD) (lado lógico) de la alimentación del sensor/actuador (SA) (lado de campo), evitando que el ruido eléctrico afecte a la unidad central de procesamiento y asegurando la ejecución estable de las instrucciones de seguridad en entornos con ruido eléctrico.

Especificaciones técnicas

Preguntas frecuentes técnicas sobre seguridad

¿Cómo logra el 5069-L306ER la seguridad SIL 3 sin un módulo de seguridad externo?

El 5069-L306ER cuenta con una arquitectura de procesador 1oo2 (uno de dos). La tarea interna de seguridad se ejecuta de manera redundante, y el controlador realiza autodiagnósticos continuos para garantizar la integridad de la seguridad. Esto permite que la unidad cumpla con los requisitos de SIL 3 y PLe en un solo módulo compacto sin necesidad de un módulo de seguridad externo.

¿Se puede usar este controlador con módulos estándar 5069 Compact I/O?

Sí. El 5069-L306ER soporta tanto módulos estándar como módulos de seguridad clasificados 5069 Compact I/O . Sin embargo, para mantener la integridad de seguridad de un circuito de seguridad específico, debe utilizar módulos de E/S de seguridad 5069-IB8S o 5069-OBV8S para las entradas y salidas relacionadas con la seguridad.

¿Cuál es la función de la ranura para tarjeta SD en esta unidad?

El controlador incluye una ranura para una tarjeta industrial de grado industrial Secure Digital (SD)  (estándar de 1 GB). Esta se utiliza para el almacenamiento no volátil del programa de usuario, firmware y configuraciones de seguridad. Permite un "reemplazo de dispositivo" rápido sin necesidad de un PC para recargar la lógica, lo cual es fundamental para reducir el Tiempo Medio de Reparación (MTTR).

Instalación Precisa y Gestión Térmica

• Estrategia de Aislamiento de Energía: Asegúrese de que la energía MOD y la energía SA provengan de fuentes de alimentación separadas si su aplicación requiere aislamiento entre la lógica y los dispositivos del lado de campo. Use una fuente de alimentación clasificada como Clase 2 o SELV/PELV para cumplir con las normativas.

• Conexión a Tierra y Apantallamiento: Para mitigar la interferencia electromagnética (EMI), utilice conexión a tierra mediante raíl DIN y asegure que todos los cables de comunicación estén apantallados. El 5069-L306ER debe montarse en un raíl DIN conectado a tierra y resistente a la corrosión.

• Espacio y Flujo de Aire: Mantenga al menos 50 mm (2 pulgadas) de espacio libre en todos los lados del controlador. Esto asegura una adecuada refrigeración por convección y previene la reducción térmica del rendimiento al operar en el límite superior del rango de temperatura de 60 °C .

Ventajas de Rendimiento y Durabilidad

• Movimiento de Seguridad Integrado: Este controlador soporta hasta 2 ejes de movimiento integrado sobre EtherNet/IP, permitiendo que las instrucciones de seguridad (como Safe Torque Off) se ejecuten directamente a través de la red, eliminando el cableado físico.

• Resistencia Ambiental: Construido con componentes de grado industrial, el 5069-L306ER está diseñado para entornos de alta vibración y cuenta con una opción de recubrimiento conformado para protección contra contaminantes químicos.

• Ciberseguridad Mejorada: El hardware utiliza firmware firmado digitalmente y detección de cambios basada en el controlador, proporcionando una capa robusta de defensa contra la inyección o manipulación no autorizada de código en infraestructuras críticas.
