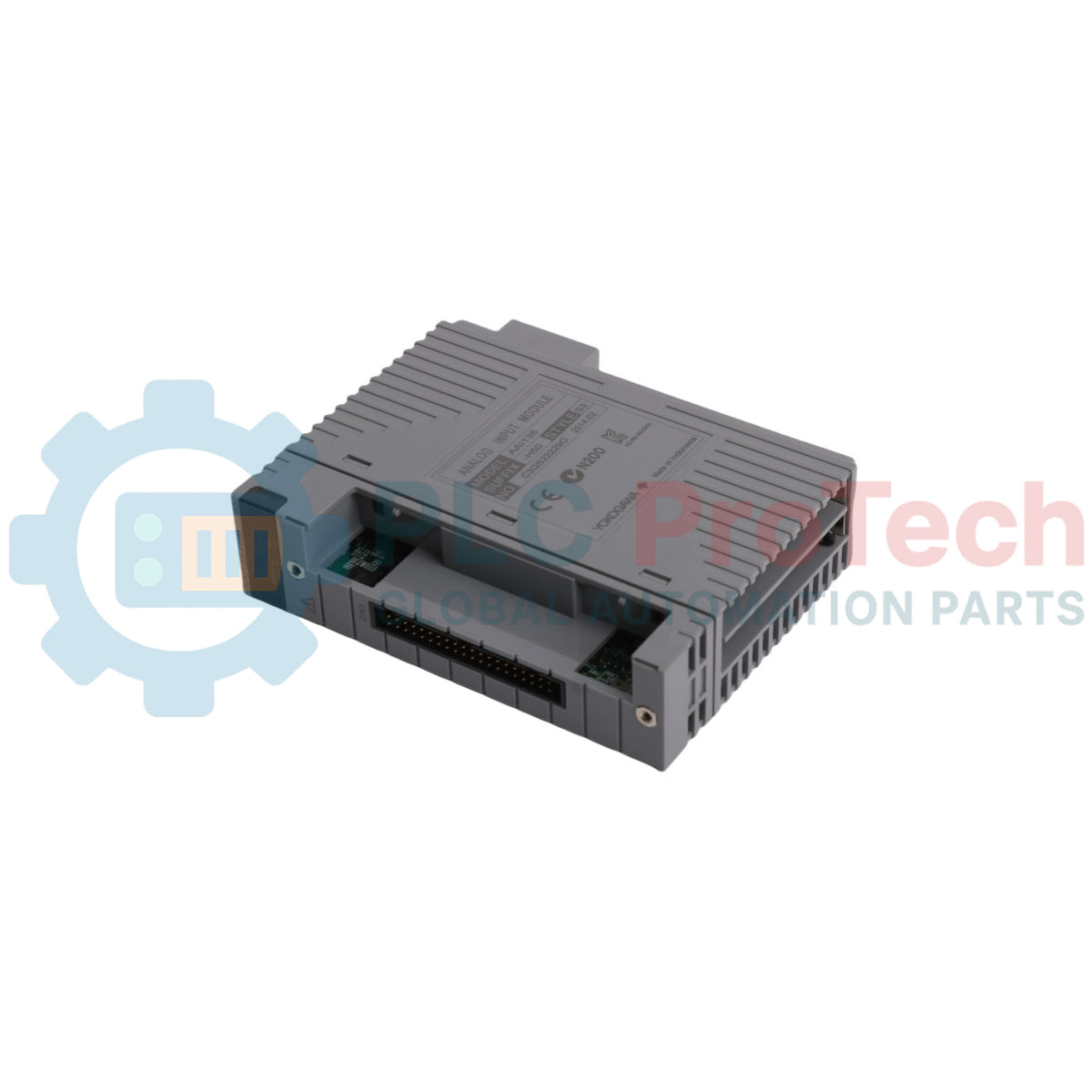

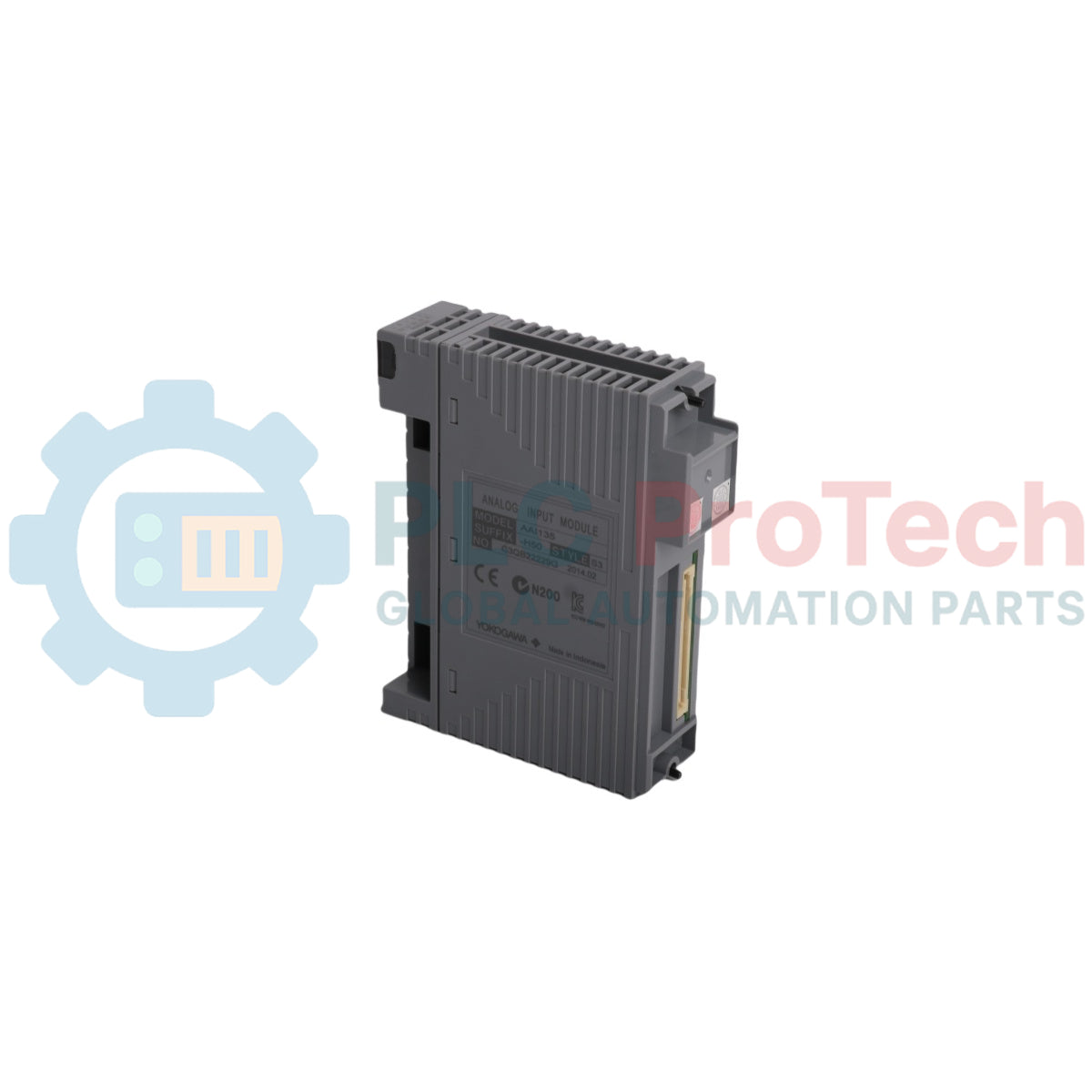

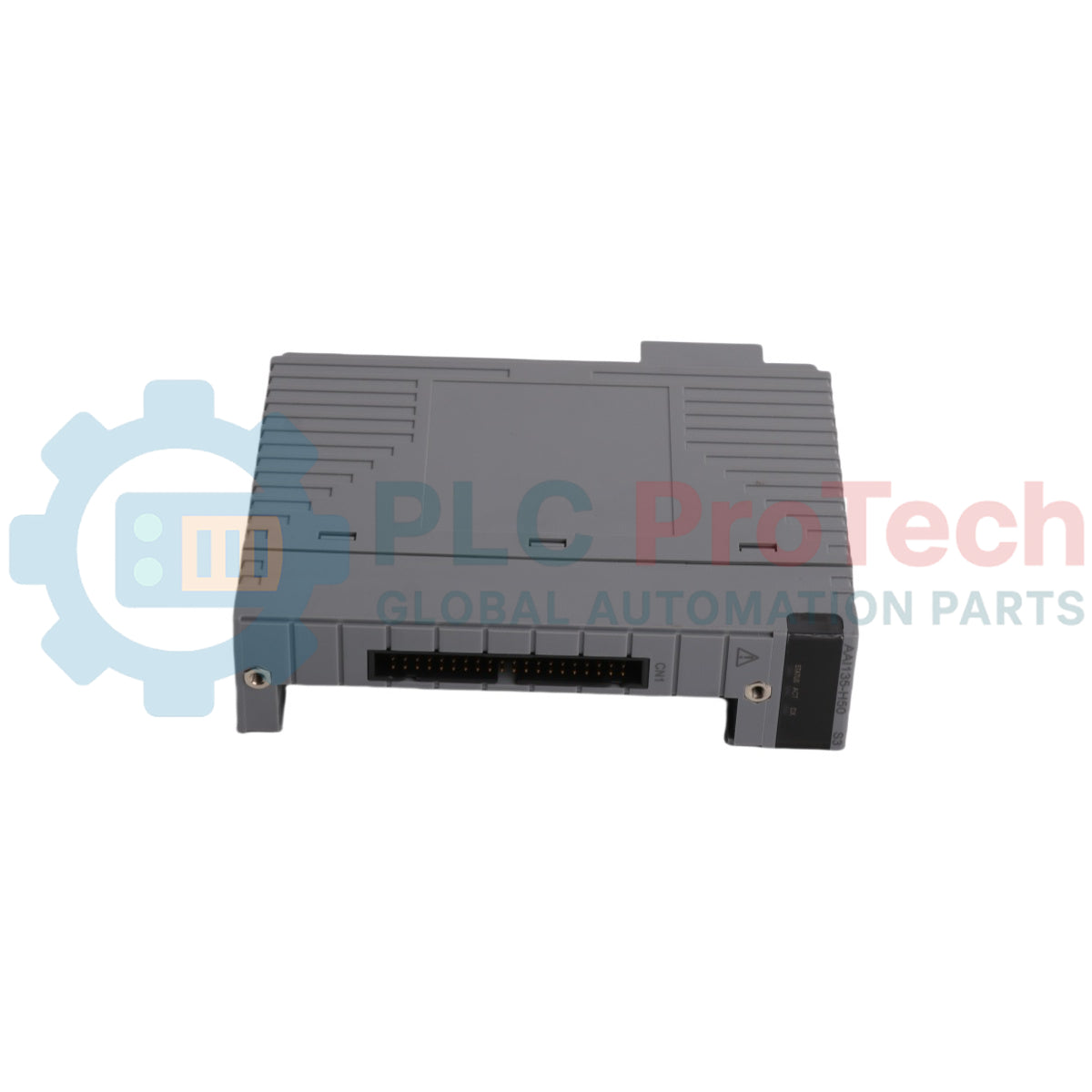

Módulo de salida analógica HART (FIO) AAI543-H50 S1 de Yokogawa

Descripción general del producto

El Yokogawa AAI543-H50 S1 (AAI543H50S1) es un módulo de salida analógica de 16 canales de alto rendimiento diseñado para los sistemas de control de producción integrados CENTUM VP y CS 3000. Este módulo proporciona señales de corriente precisas de 4 a 20 mA para controlar dispositivos de campo como válvulas de control, actuadores y controladores de velocidad variable. Optimizado para industrias de procesos críticos, como la fabricación de GNL, productos farmacéuticos y refinerías, el AAI543-H50 S1 admite la comunicación HART integrada. Esto permite una transferencia de datos digitales sin interrupciones, lo que permite la calibración remota del posicionador de válvulas y la monitorización de diagnóstico directamente desde la estación de trabajo del DCS, lo que reduce significativamente el mantenimiento manual en campo y mejora la seguridad operativa.

Desglose del sufijo

El código de modelo AAI543-H50 S1 define las capacidades funcionales específicas y la revisión de hardware del módulo:

• AAI543: Identifica el modelo base como un módulo de salida analógica de 16 canales (4 a 20 mA).

• -H (Comunicación HART): Denota que el módulo está equipado con modulación/demodulación de señal HART. Puede transportar información digital superpuesta a la señal analógica de 4 a 20 mA para la gestión inteligente de dispositivos de campo.

• 5 (Soporte de redundancia): Indica que el módulo está preparado para doble redundancia. Cuando se instala en pares en una placa de terminales con capacidad de redundancia, garantiza una transferencia de señales de control sin interrupciones si falla un módulo.

• 0 (Especificación básica): Representa la especificación funcional estándar sin barreras de seguridad intrínsecas especializadas.

• S1 (Estilo 1): Especifica el primer estilo de hardware, lo que garantiza la compatibilidad con los backplanes FIO establecidos y proporciona una ruta de reemplazo confiable para las arquitecturas de sistemas existentes.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿Cómo beneficia el sufijo "H" al mantenimiento de las válvulas?

R1: La "H" significa compatibilidad con HART. Esto permite a los ingenieros usar el software Yokogawa PRM (Plant Resource Manager) para realizar pruebas de carrera parcial en válvulas o verificar códigos de error del posicionador de forma remota a través del AAI543-H50 S1, evitando inspecciones físicas innecesarias en áreas peligrosas.

P2: ¿Puedo usar el AAI543-H50 S1 en una configuración no redundante?

R2: Sí. Aunque el "5" indica soporte de redundancia, el módulo funciona perfectamente en una configuración de módulo único. Ofrece la flexibilidad de actualizar a una configuración redundante más adelante simplemente agregando un segundo módulo y una placa de terminales redundante.

P3: ¿Qué sucede con la señal de salida si falla la energía del sistema?

R3: El módulo está diseñado para mantener o fallar a un estado específico (generalmente 0 mA o 4 mA) dependiendo de la configuración de la Estación de Control de Campo (FCS). Asegúrese de que sus parámetros de "Retención de salida" estén configurados correctamente en el software para que coincidan con la posición de seguridad de sus válvulas de control.

Guía de ingeniería e instalación

• Gestión de la resistencia de carga: El AAI543-H50 S1 admite una resistencia total de bucle de hasta 750 ohmios. Al diseñar tendidos largos de cables al campo, calcule la resistencia total (cable + posicionador + barrera de seguridad). Exceder este límite hará que la corriente de salida se sature, lo que provocará un posicionamiento incorrecto de la válvula.

• Emparejamiento redundante: Para instalaciones de doble redundancia, asegúrese siempre de que ambos módulos AAI543-H50 S1 compartan el mismo Estilo (S1) y revisión de firmware. Los estilos no coincidentes en un par redundante pueden provocar errores de sincronización en el bus FIO durante una conmutación "Activo/Espera".

• Integridad de la señal HART: Para garantizar una comunicación HART fiable, evite el uso de cables con alta capacitancia. Asegúrese de que la resistencia de 250 ohmios necesaria para la comunicación HART se tenga en cuenta correctamente en el bucle; el AAI543-H50 S1 tiene circuitería interna para manejar esto, pero las barreras externas pueden agregar resistencia adicional.
