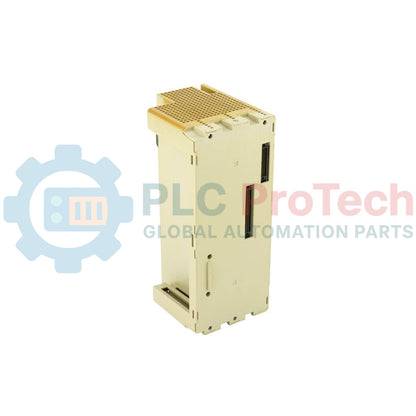

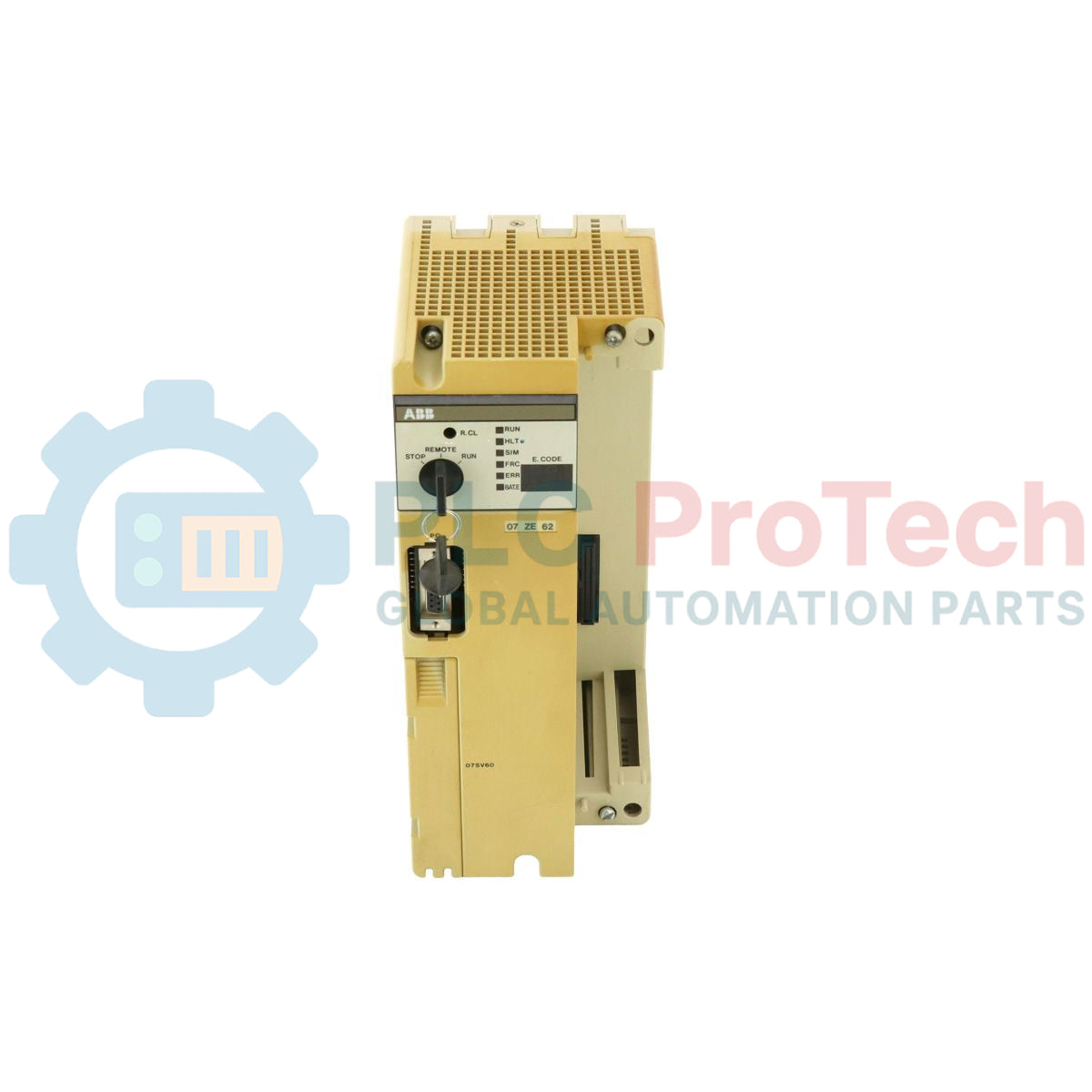

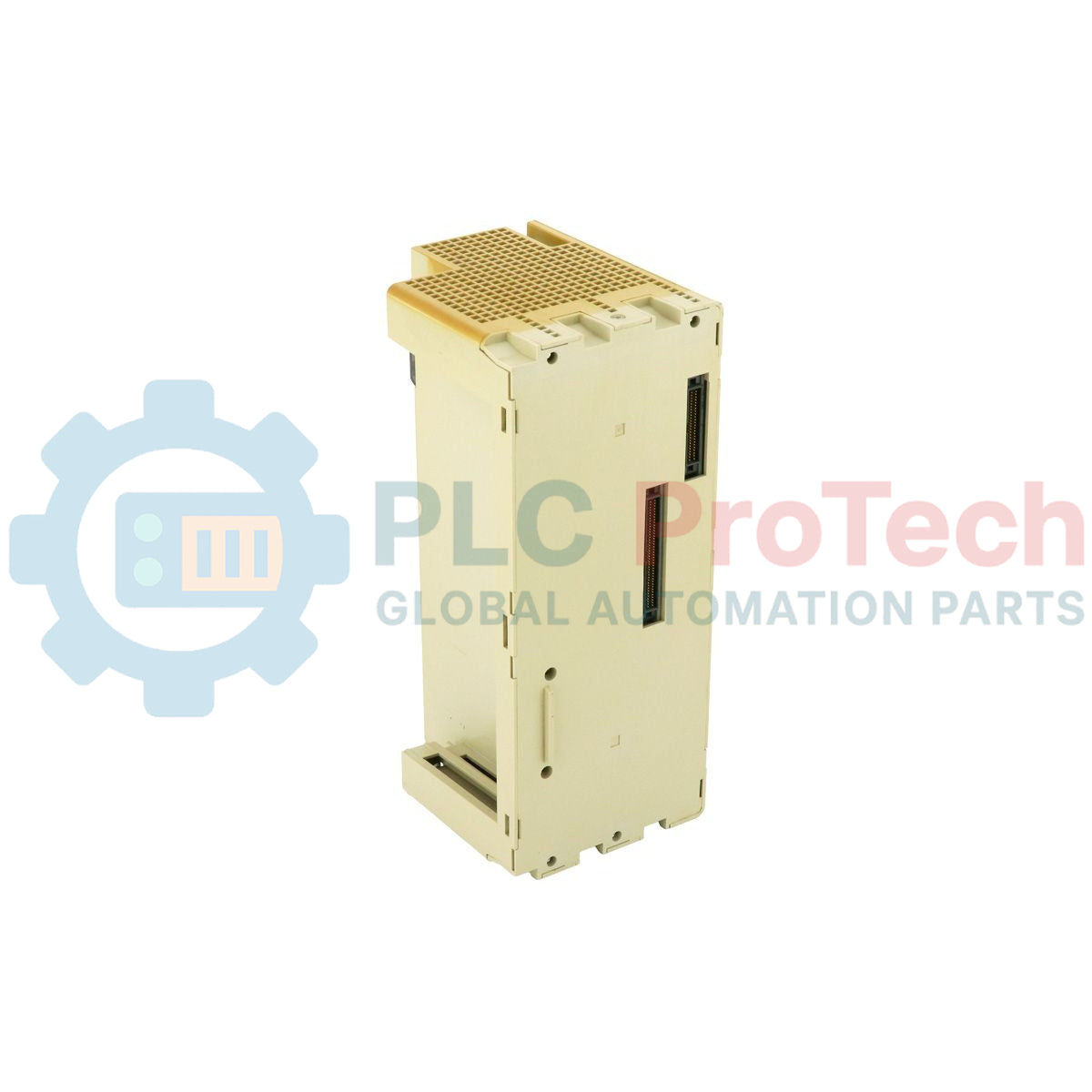

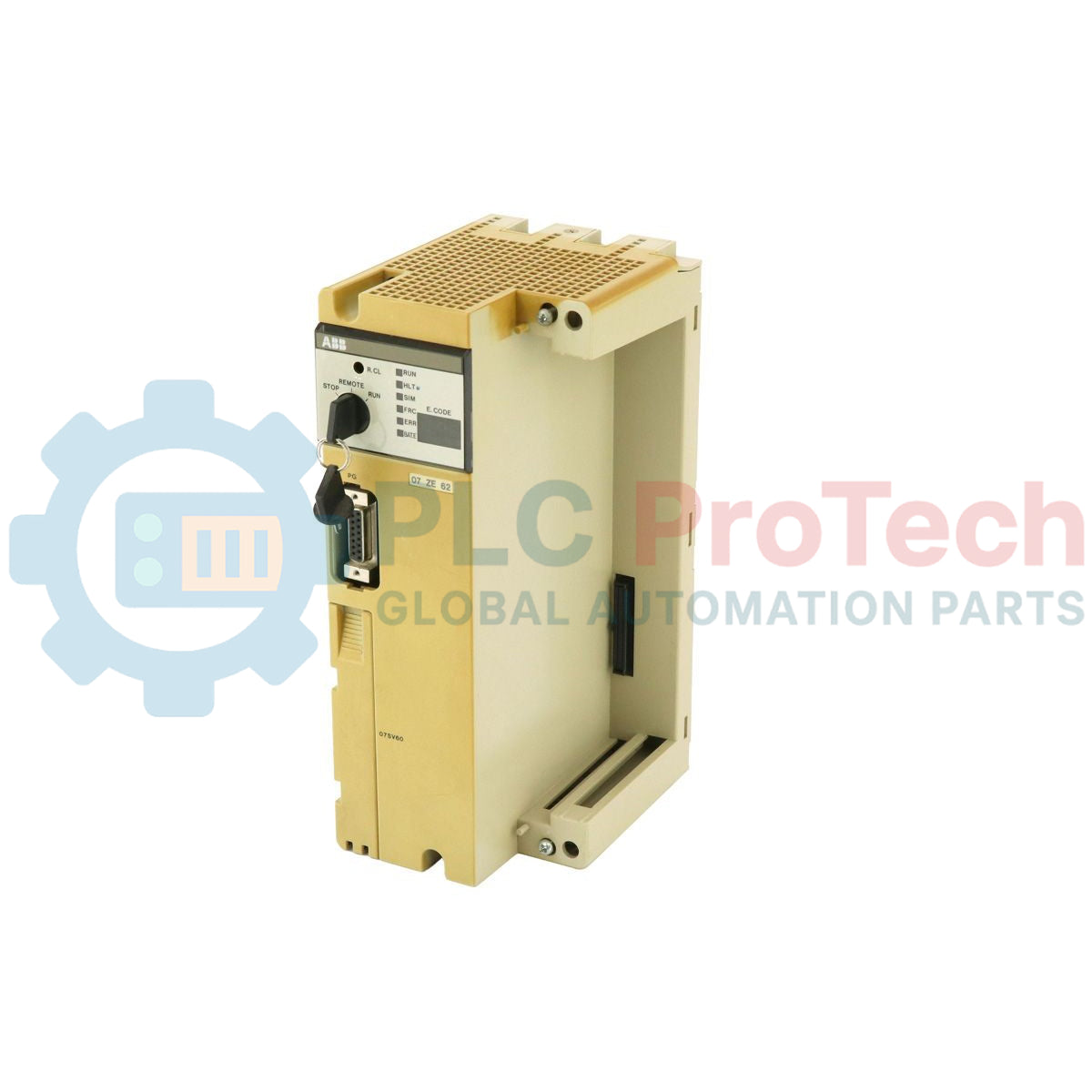

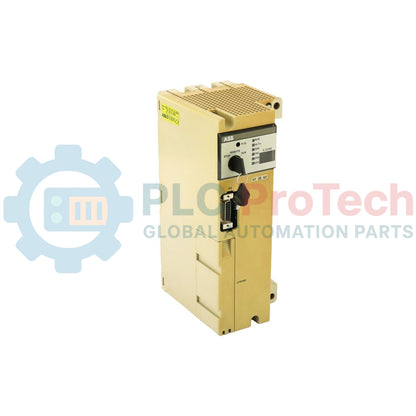

Unidad Central Procontic T200 ABB 07-ZE-62-R302 GJV3074322R302

Descripción

El GJV3074322R302 (tipo de hardware 07-ZE-62-R302) es un módulo procesador principal montado en rack que funciona como el controlador principal de ejecución del bucle de inteligencia para la plataforma de controlador lógico programable (PLC) Procontic T200. Este hardware sirve como la unidad central de alta capacidad capaz de manejar hasta 6 subrack en una configuración coordinada, entregando mapeo de direcciones directo y sincronización de temporización de bus para un máximo de 58 espacios de ranuras de entrada/salida discretas a lo largo de la columna vertebral de expansión central.

El módulo gestiona la lógica de instrucciones del sistema, tareas de mapeo de memoria y monitoreo del bus periférico a través del chasis del rack. La escalabilidad centralizada se acomoda añadiendo hasta 5 subrack de expansión local conectados directamente mediante cables de interfaz de cinta de alta velocidad, mientras que se pueden introducir bucles de datos de larga distancia a través de tarjetas de enlace de E/S remotas especializadas. Este componente proporciona procesamiento continuo de tiempo de ciclo y verificación robusta de ejecución requerida para la optimización de procesos físicos a gran escala e interfaces de integración del sistema.

Características

• Gestiona matrices locales de memoria y temporización para hasta 6 subrack simultáneamente dentro de un marco PLC unificado.
• Direcciones directas y balancea el rendimiento de señalización a través de hasta 58 ranuras de E/S dentro de filas de chasis de subrack central.
• Soporta escalado modular de la topología del sistema mediante expansión central localizada usando hasta 5 subrack adicionales.
• Diseñado para aceptar adaptaciones separadas de expansión remota de E/S mediante enlaces de comunicación especializados para segmentos de red distribuidos.
• Diseñado con parámetros físicos de inserción que coinciden con los marcos lógicos estándar de backplane Procontic T200.

Aplicaciones

• Sincronización de líneas de procesamiento multi-eje y sistemas de seguimiento de materiales dentro de instalaciones de fabricación que utilizan sistemas Procontic.
• Bucles de procesos de infraestructura pesada que requieren agregación centralizada de E/S multi-chasis a distancias localizadas en la sala de control.
• Mantenimiento del sistema, reposición de piezas y acciones de expansión dentro de paneles de automatización industrial activos o heredados que ejecutan controladores ABB heredados.

Información de pedido

Especificaciones técnicas

Guías de instalación

• Colocación del subrack: Inserte firmemente el módulo en el slot 0 del ensamblaje principal del subrack maestro, verificando que los clips plásticos integrados superior e inferior se enganchen correctamente en el marco metálico del chasis.
• Instalación de memoria: Asegúrese de que el módulo de memoria de programa adecuado, ordenado por separado, esté correctamente insertado y bloqueado en el zócalo frontal de la unidad central antes de aplicar voltaje al backplane principal.
• Enrutamiento del cable plano: Mantenga los cables planos de expansión central que conectan los subracks alejados de fuentes de ruido eléctrico, evitando colocarlos en paralelo junto a líneas de alimentación AC de alta corriente o salidas de variadores de frecuencia.
• Conexión a tierra del chasis: Asegúrese de que el riel principal de montaje del ensamblaje del rack esté conectado a un riel de tierra limpio de baja resistencia para instrumentación de planta, para proteger los circuitos lógicos contra acumulación estática.

Preguntas frecuentes

• ¿Incluye esta unidad la memoria de aplicación del sistema central como parte del ensamblaje estándar?

  No, este módulo debe estar equipado con una tarjeta de memoria de programa específica para la aplicación que coincida con el tamaño de la lógica de software del usuario, la cual debe ser seleccionada y comprada como un artículo separado.

• ¿Cómo se distribuyen los 58 slots de entrada/salida disponibles dentro de esta arquitectura?

  Los slots están divididos entre un rack maestro que alberga este módulo y hasta 5 subracks de expansión central, que se conectan mediante enlaces de expansión paralelos de alta velocidad locales.

• ¿Se pueden agregar estructuras de entrada remota si los 58 slots centrales locales están llenos?

  Sí, el sistema está diseñado para soportar una expansión adicional mediante adaptadores auxiliares de interfaz I/O remota para enlazar bloques de campo externos a través de líneas de comunicación largas.

• ¿Qué procedimiento se debe seguir al realizar el reemplazo de este componente?

  Aísle todas las fuentes de alimentación principales del subrack antes de retirar el módulo, extraiga la tarjeta de memoria de la unidad defectuosa e insértela en la unidad central de reemplazo antes de reactivar el sistema.
