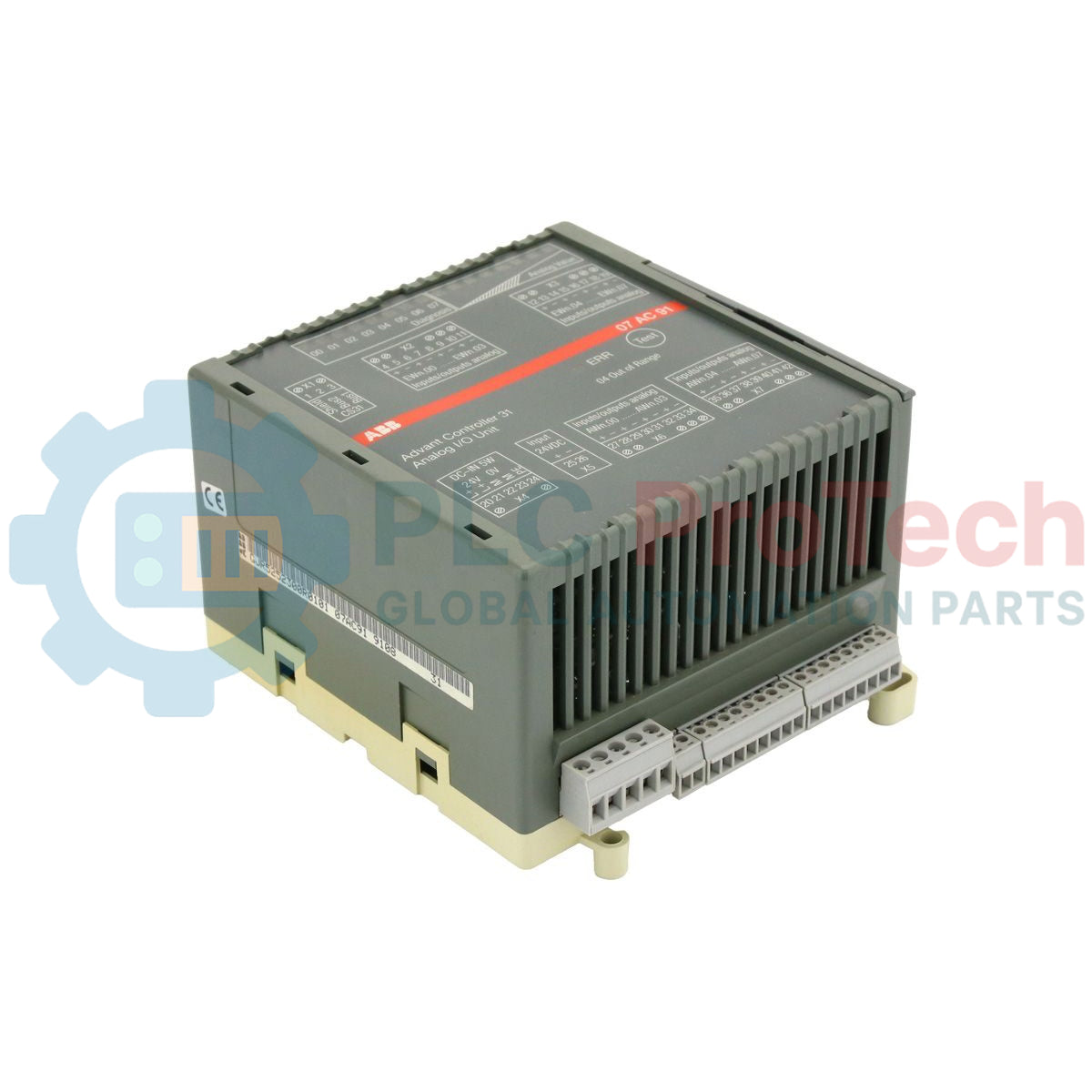

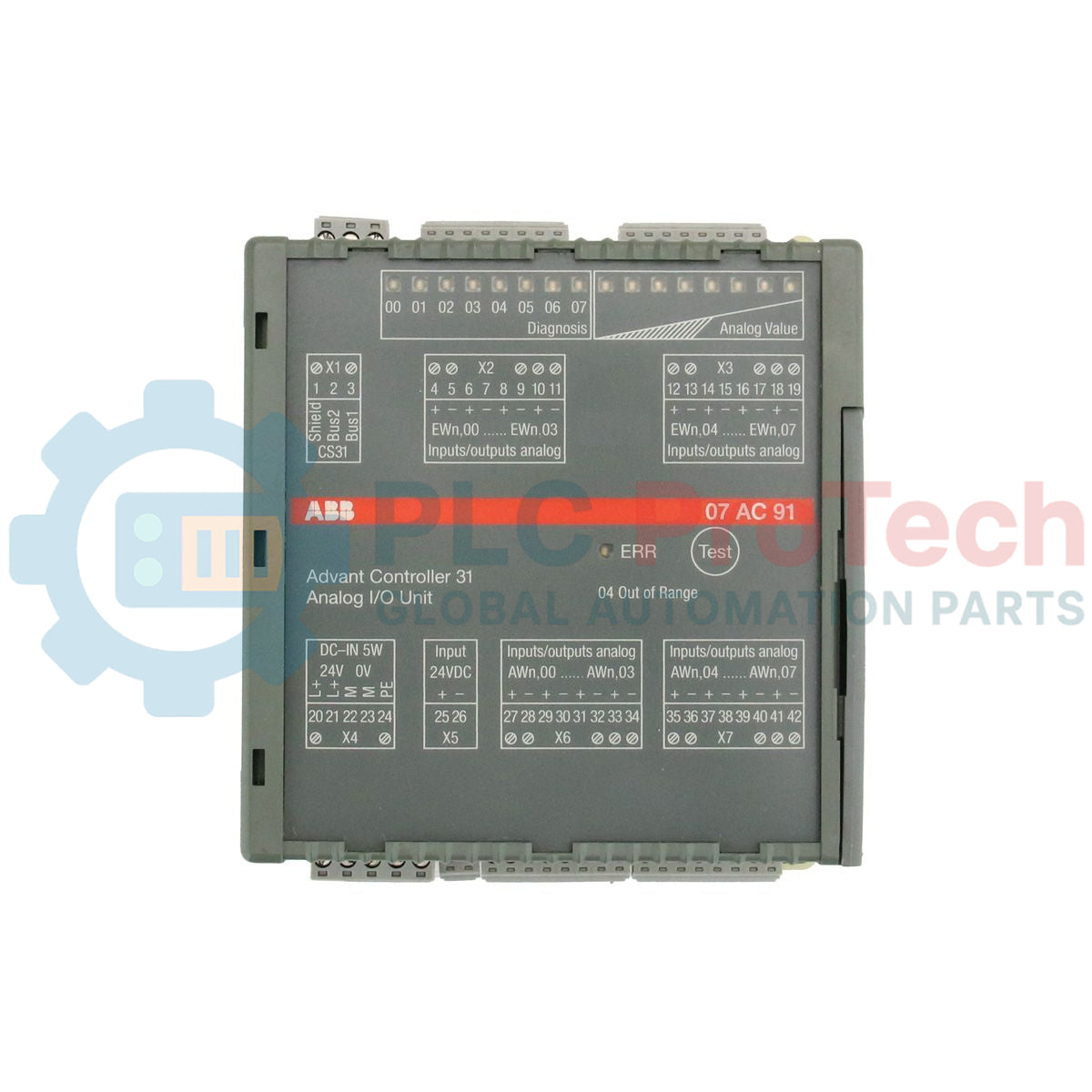

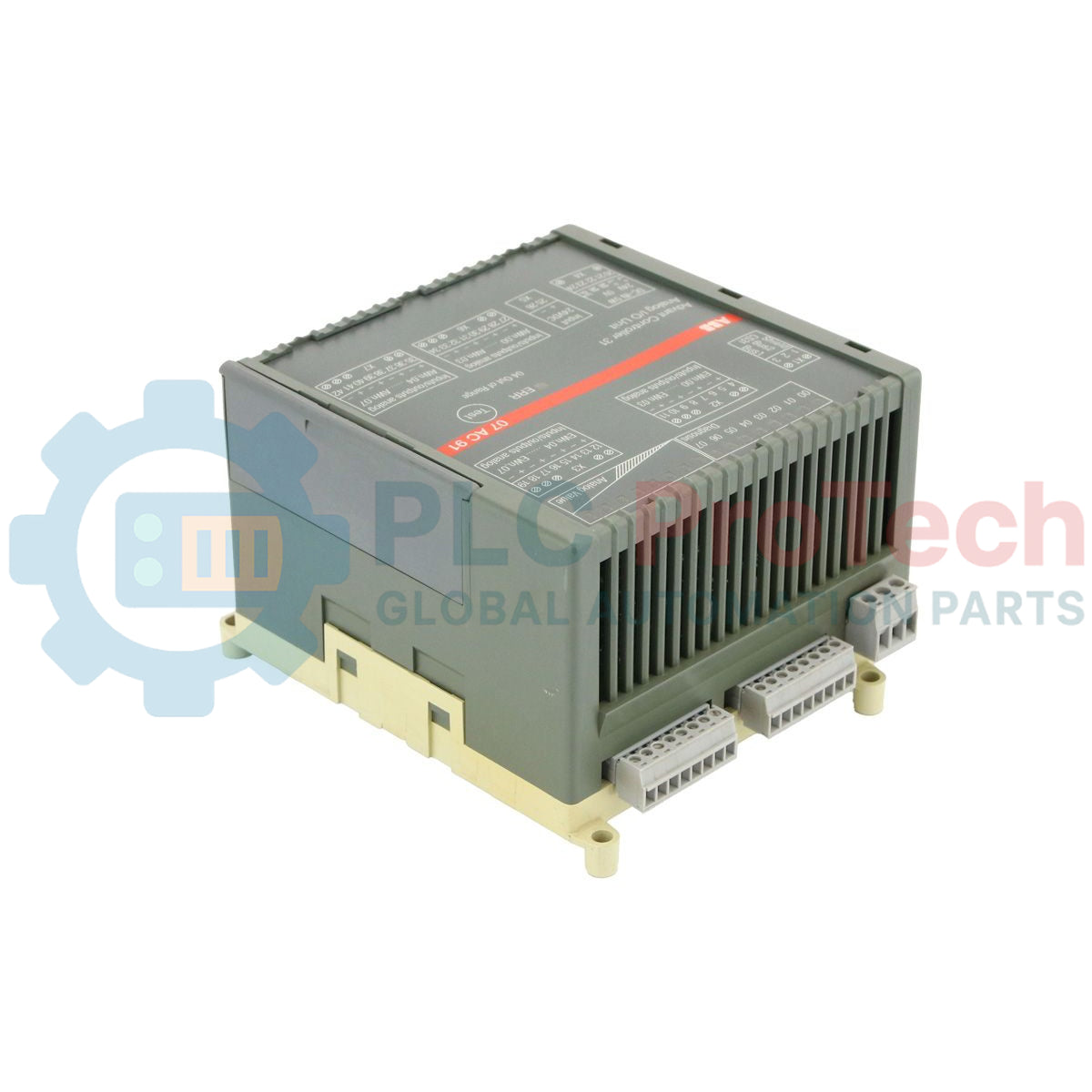

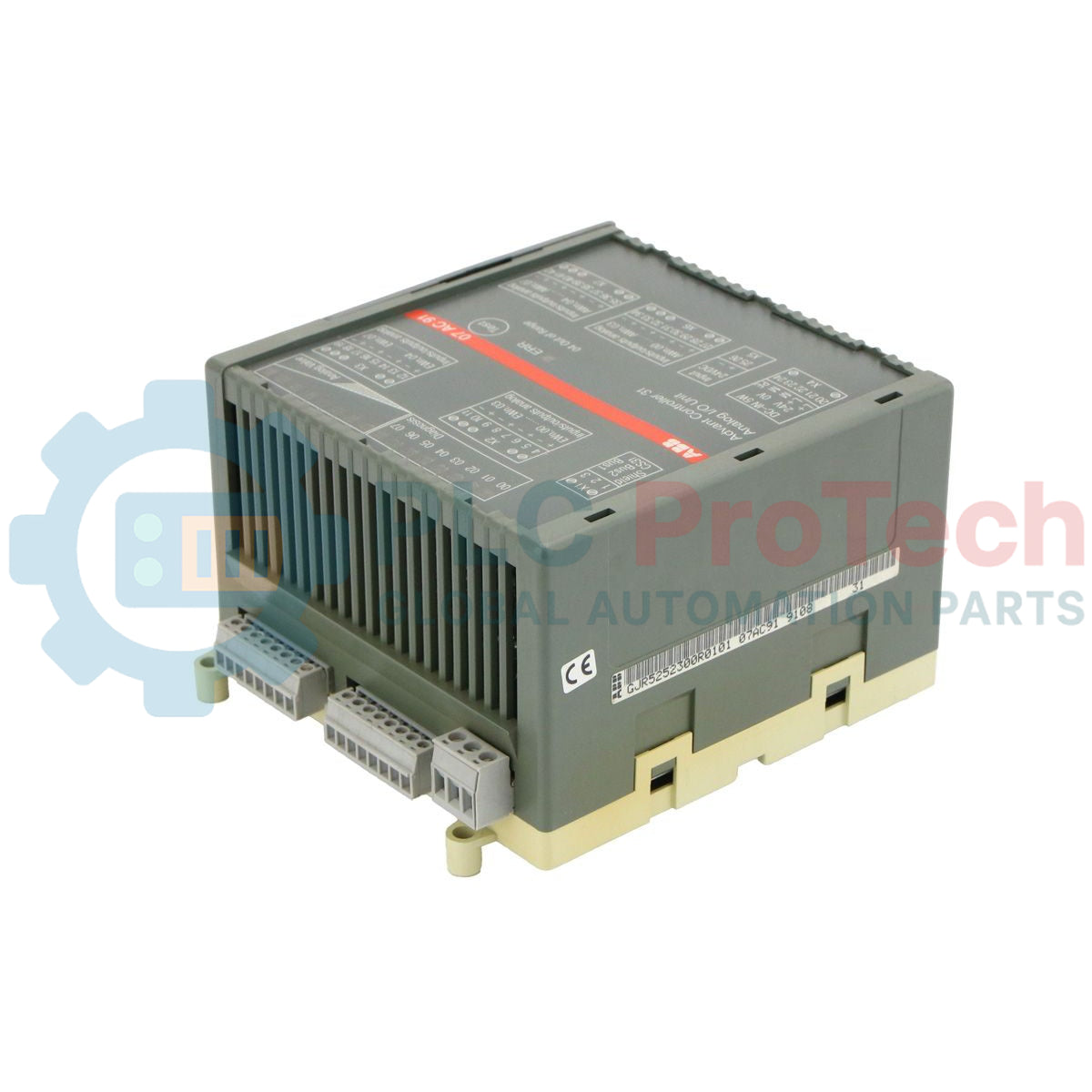

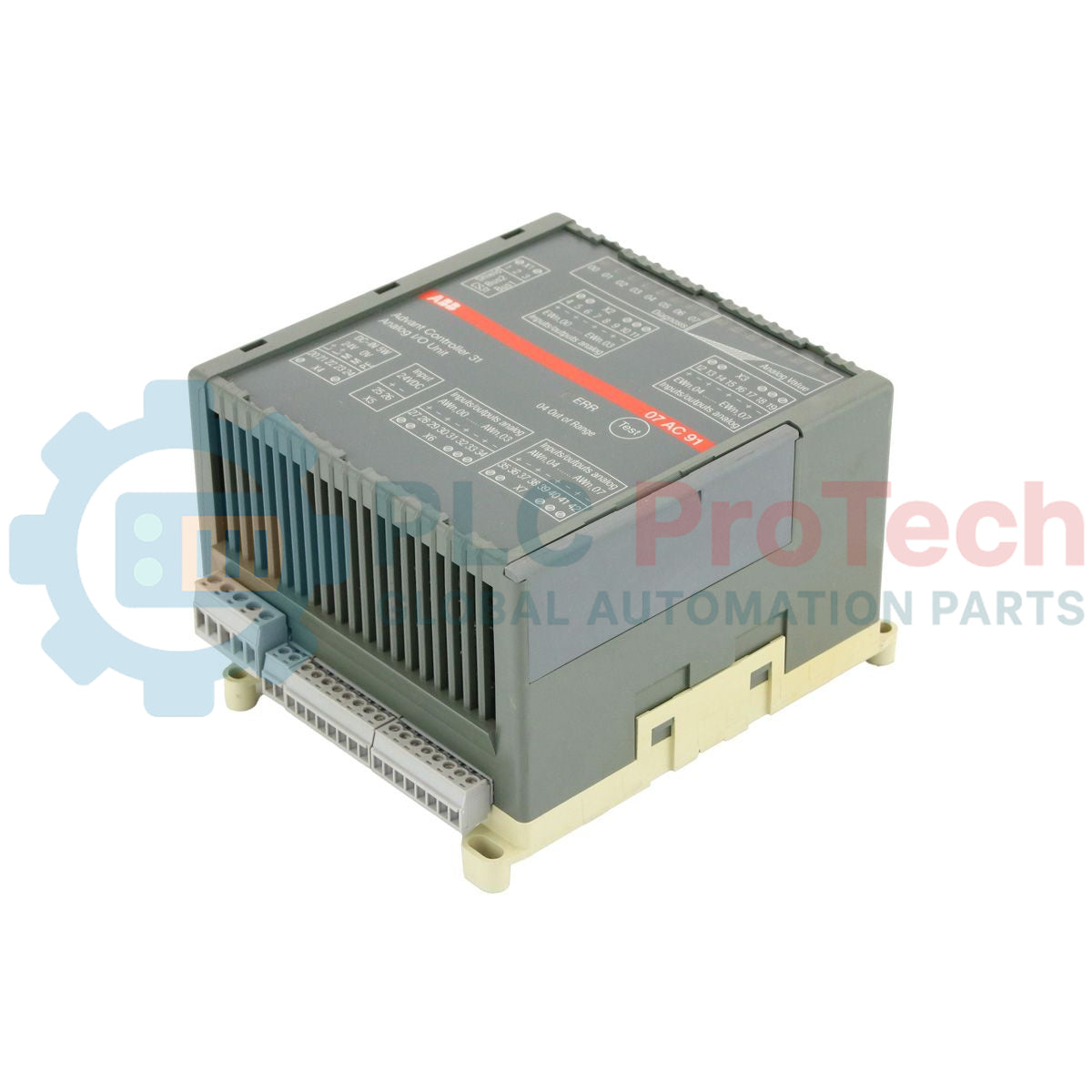

ABB 07AC91 GJR5252300R0101 Unidad Remota Analógica Advant Controller 31

Descripción del Producto

El ABB 07AC91 (Número de Parte: GJR5252300R0101) es un módulo remoto de entrada/salida analógico de alta densidad perteneciente a la familia de procesamiento Advant Controller 31. Alimentado por una fuente nominal de 24V DC, esta unidad industrial cuenta con 16 canales analógicos configurables que pueden programarse en pares para funcionar como entradas de adquisición de señales o salidas de ejecución de control. El módulo se adapta tanto a infraestructuras de bucles de corriente como de voltaje. Soporta operaciones de resolución dividida, permitiendo que las instalaciones de campo ejecuten combinaciones como emparejamientos de señales de 8 bits junto con configuraciones precisas de 12 bits (por ejemplo, 8 entradas y 8 salidas). El hardware funciona como un nodo de campo distribuido, conectando la instrumentación de campo directamente con los procesadores centrales de automatización Advant. Este producto se encuentra actualmente en la fase de Descontinuación del ciclo de vida del fabricante, lo que requiere que los gerentes de compras monitoreen las referencias físicas de las piezas para garantizar soporte continuo de la infraestructura.

Configuración Técnica

Información de Pedido

Debido a que el 07AC91 el ensamblaje está en su fase de descontinuación en fábrica, las actividades de reposición requieren usar códigos de pedido exactos del fabricante para evitar incompatibilidades en la estructura del hardware o identificación de terminales de campo.

• Designación de Tipo ABB: 07AC91

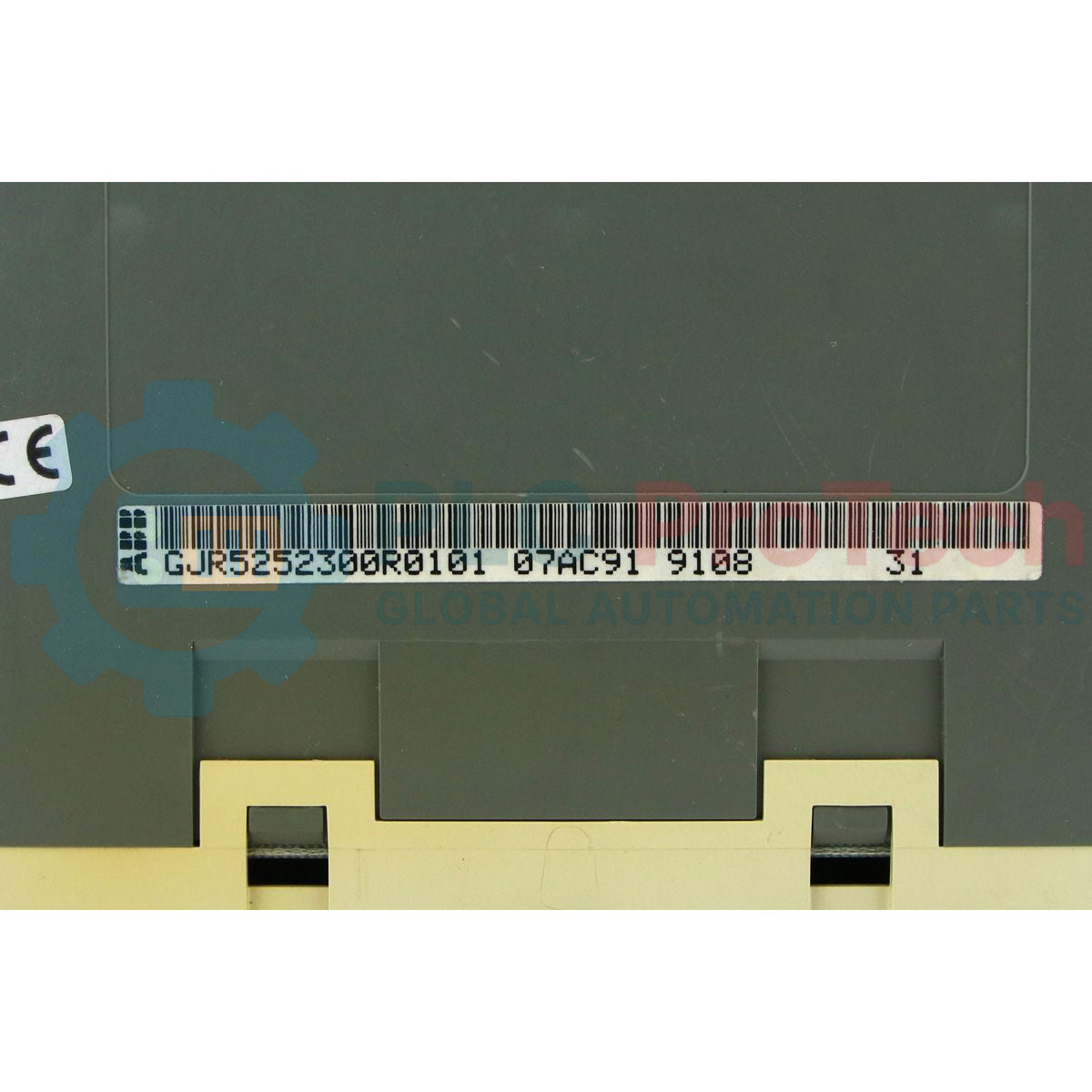

• Número de Parte / ID de Producto: GJR5252300R0101
• Código de Serie Principal: Advant Controller 31

Notas de Ingeniería y Guía de Instalación en Campo

Mapeo de Resolución y Selección de Señal

El 07AC91 se requiere una asignación precisa de canales en el software durante la configuración de ingeniería. Al configurar canales para bucles de instrumentación de alta precisión de 12 bits (como medidores de flujo o transmisores de presión), asegúrese de que los jumpers correspondientes o parámetros internos de software estén emparejados. Desajustar un perfil de parámetro de 8 bits con un diseño de señal física de 12 bits causará truncamiento de datos y errores en el cálculo de conversión analógica en el controlador principal.

Aislamiento de señal de campo y terminación de pantalla

Para minimizar la diafonía eléctrica entre los 16 canales analógicos, use cables individuales de par trenzado blindado para cada conexión de sensor o actuador. Termine las pantallas del cable directamente en la barra de tierra del gabinete usando una abrazadera metálica de baja impedancia. No enrute las pantallas de señal a través de los bloques terminales físicos de la carcasa del módulo GJR5252300R0101, ya que esto puede introducir bucles de tierra localizados y distorsionar las lecturas de voltaje o corriente.

Manejo de componentes en descontinuación y secuencia de alimentación

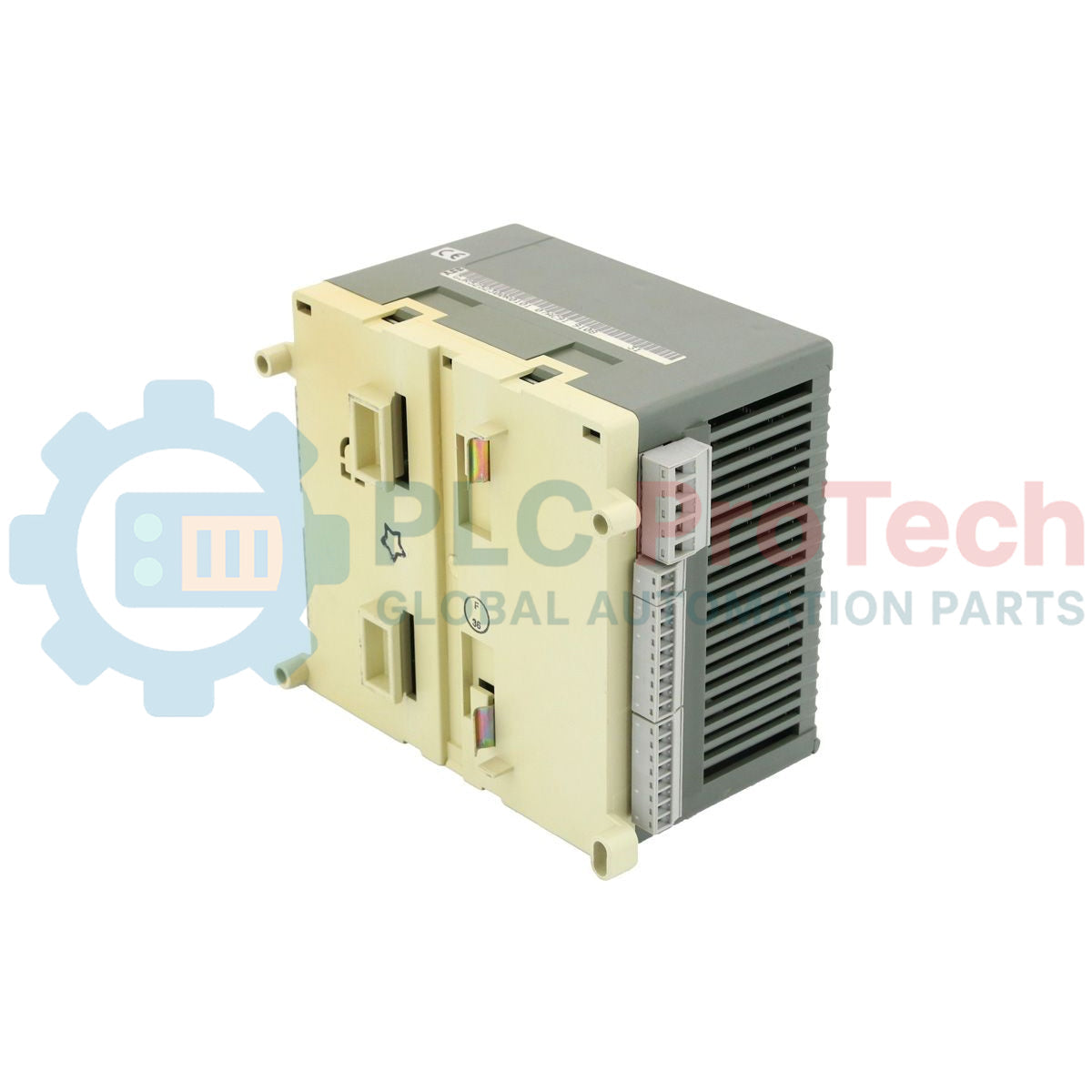

Antes de sustituir o retirar un módulo GJR5252300R0101 de un segmento de gabinete activo, aísle la alimentación principal de 24V CC. El intercambio en vivo de nodos remotos de E/S en la red de bus Advant Controller 31 puede interrumpir la transmisión de datos síncrona y causar fallos en los módulos de comunicación adyacentes. Revise los pines de alineación en la placa base de la unidad de reemplazo para asegurarse de que no haya residuos que impidan el asentamiento físico.

Preguntas Frecuentes

¿Se pueden configurar los canales individuales por separado como voltaje y corriente?

Los canales en el 07AC91 son configurables en pares. Aunque puede mezclar bucles de corriente y señales de voltaje en toda la matriz de 16 canales, los ajustes de configuración deben seguir las restricciones de hardware emparejado especificadas en su manual de planificación del sistema.

¿Cuál es el impacto funcional de la clasificación de descontinuación?

El estado de descontinuación indica que el modelo GJR5252300R0101 se acerca a la obsolescencia formal y ya no se recomienda para nuevos proyectos de capital. Sin embargo, el soporte funcional de fábrica, la prueba de componentes y los módulos de repuesto siguen disponibles para mantener las instalaciones operativas activas existentes.

¿Cómo diagnostica una falla de conversión de señal en esta unidad?

Si un par de canales pierde precisión de seguimiento, mida el voltaje de entrada auxiliar de 24V CC en los pines del módulo para asegurarse de que esté dentro de las tolerancias nominales. Si la potencia es correcta, verifique los parámetros de resolución (8 bits vs 12 bits) en el proyecto de control contra el rango real de salida de corriente o voltaje del dispositivo de campo conectado.
