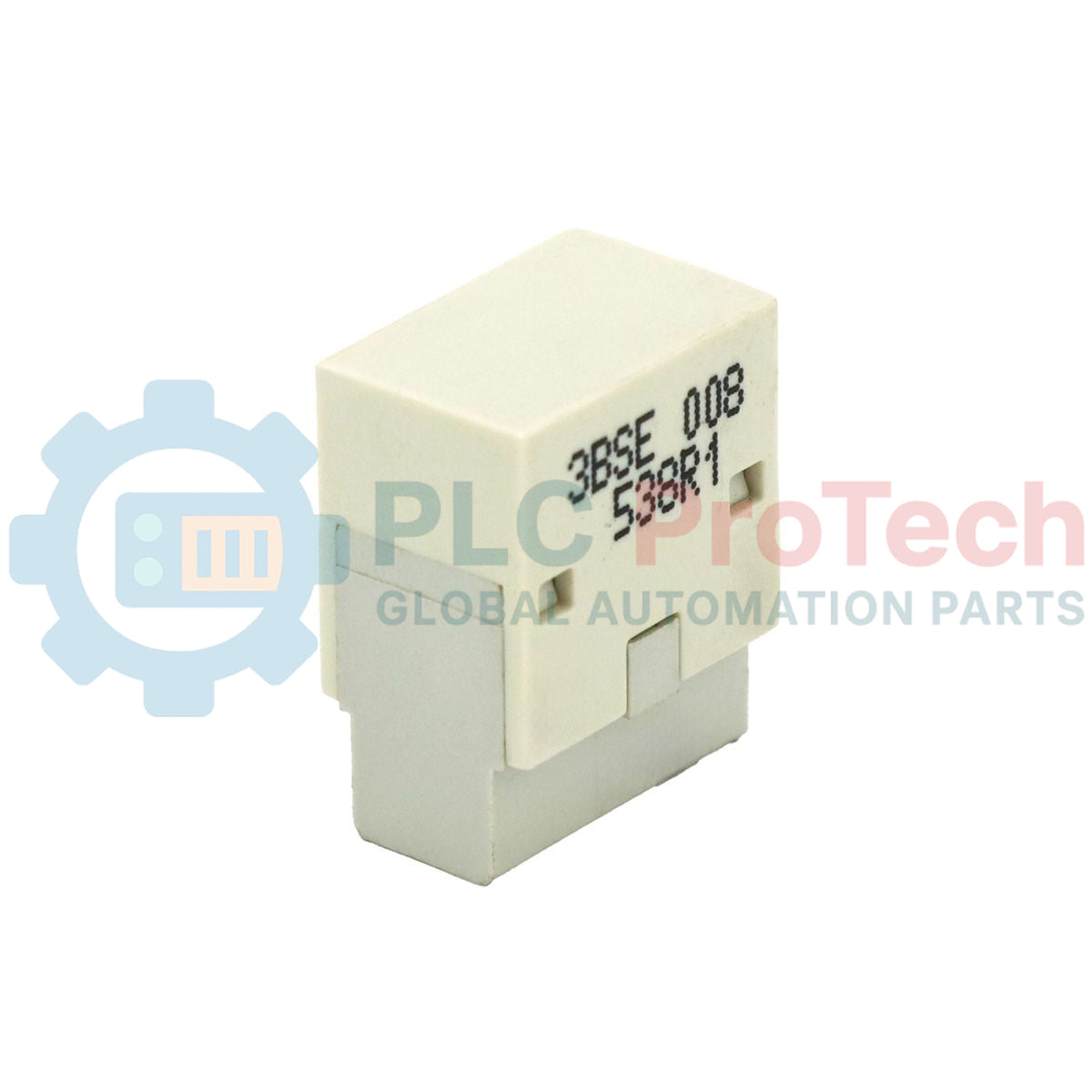

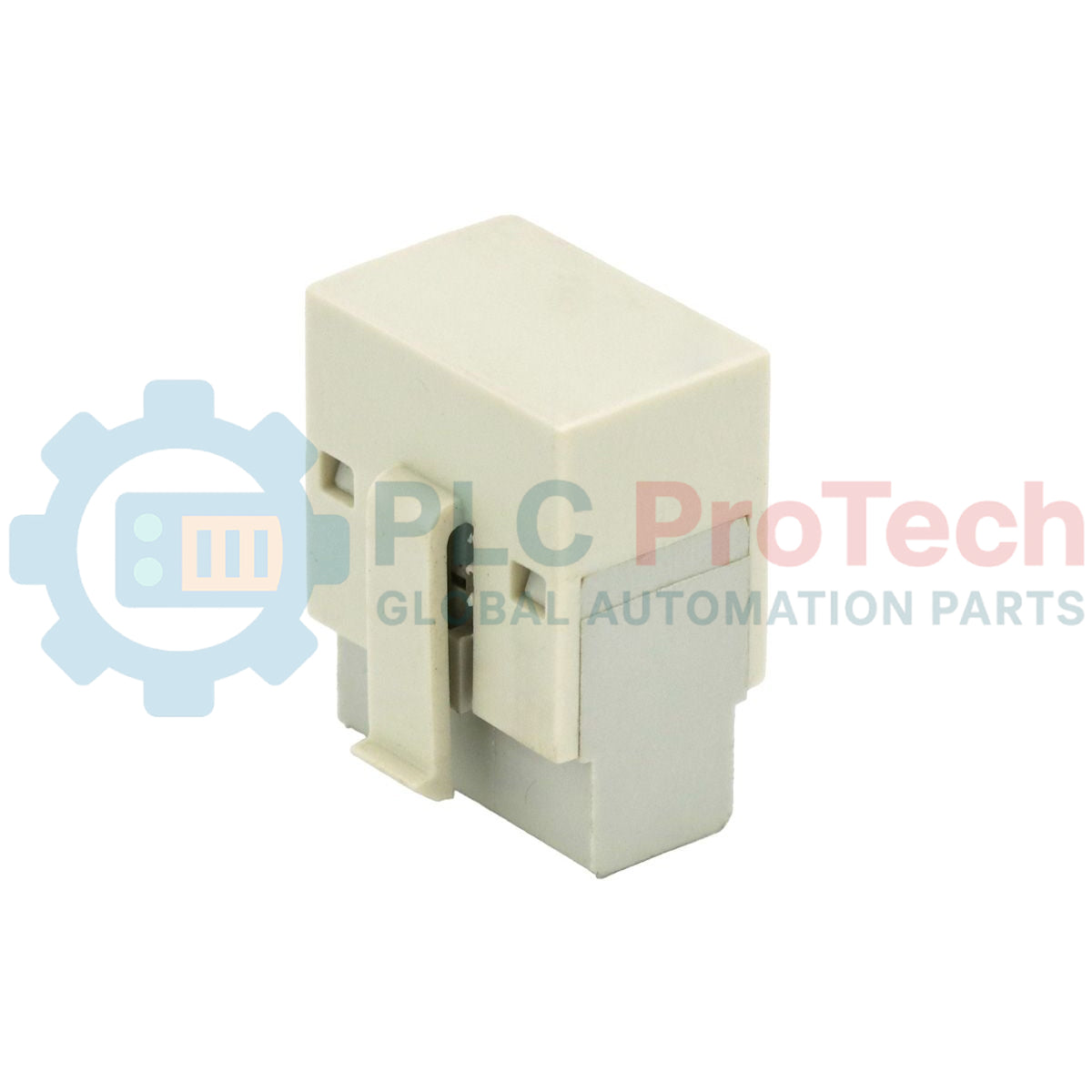

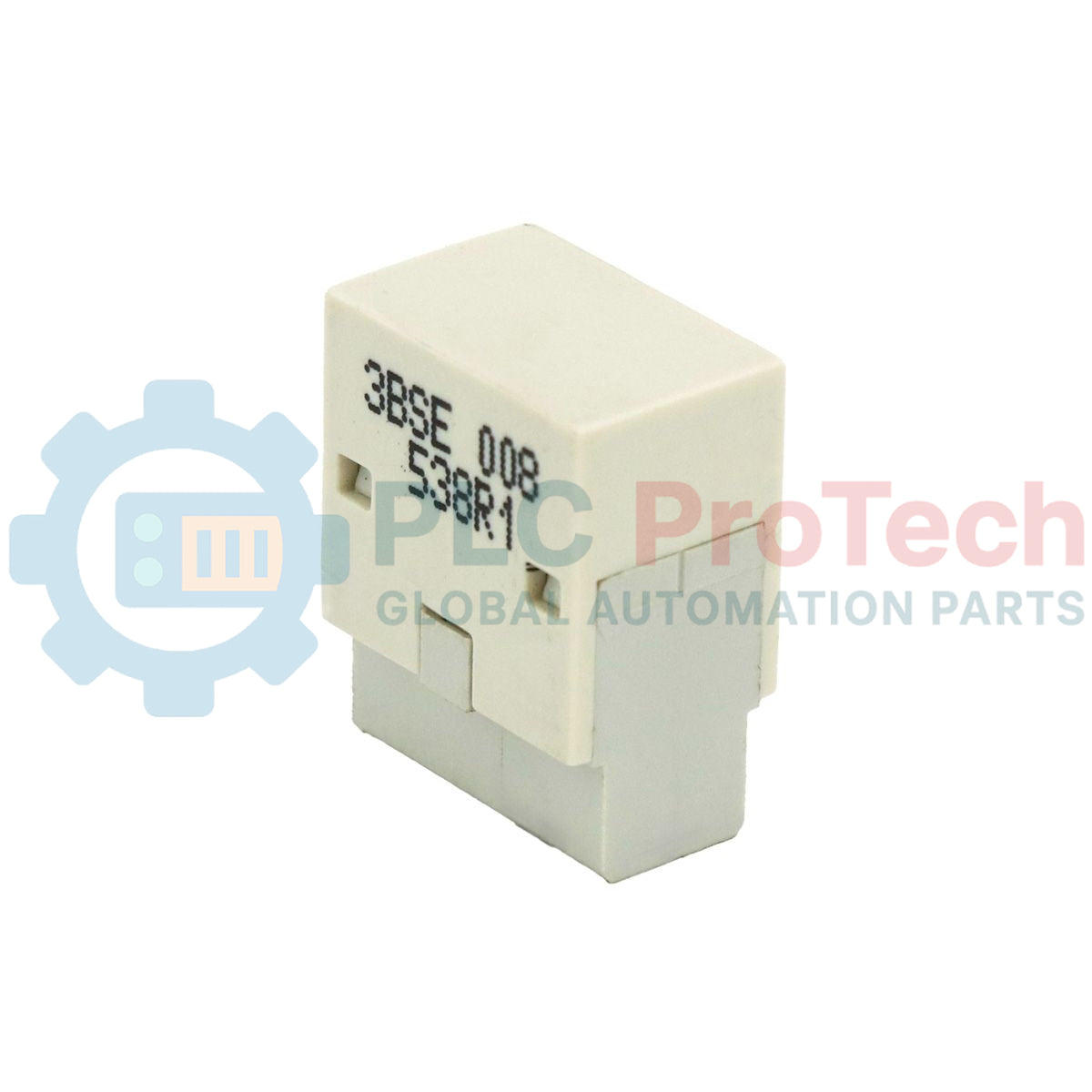

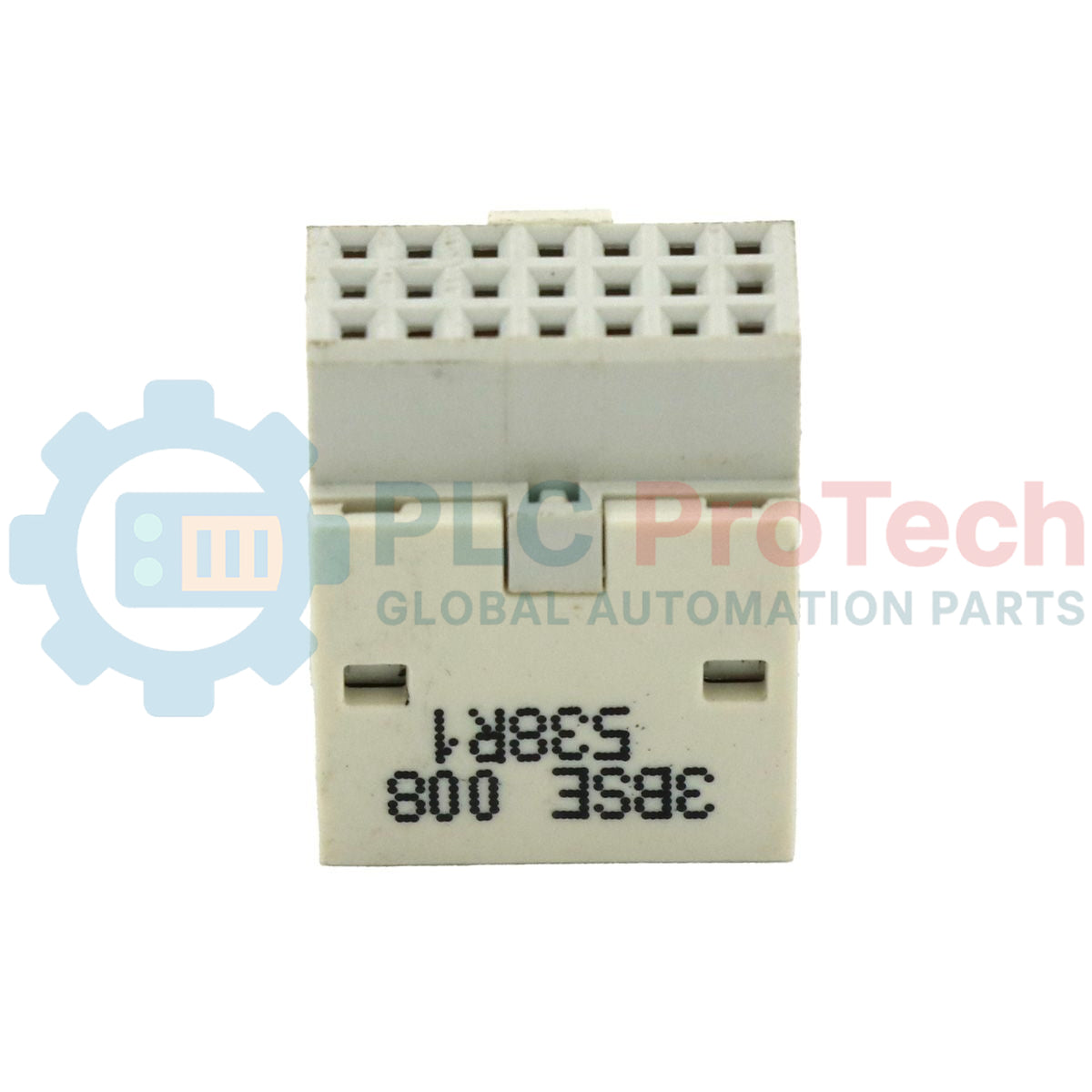

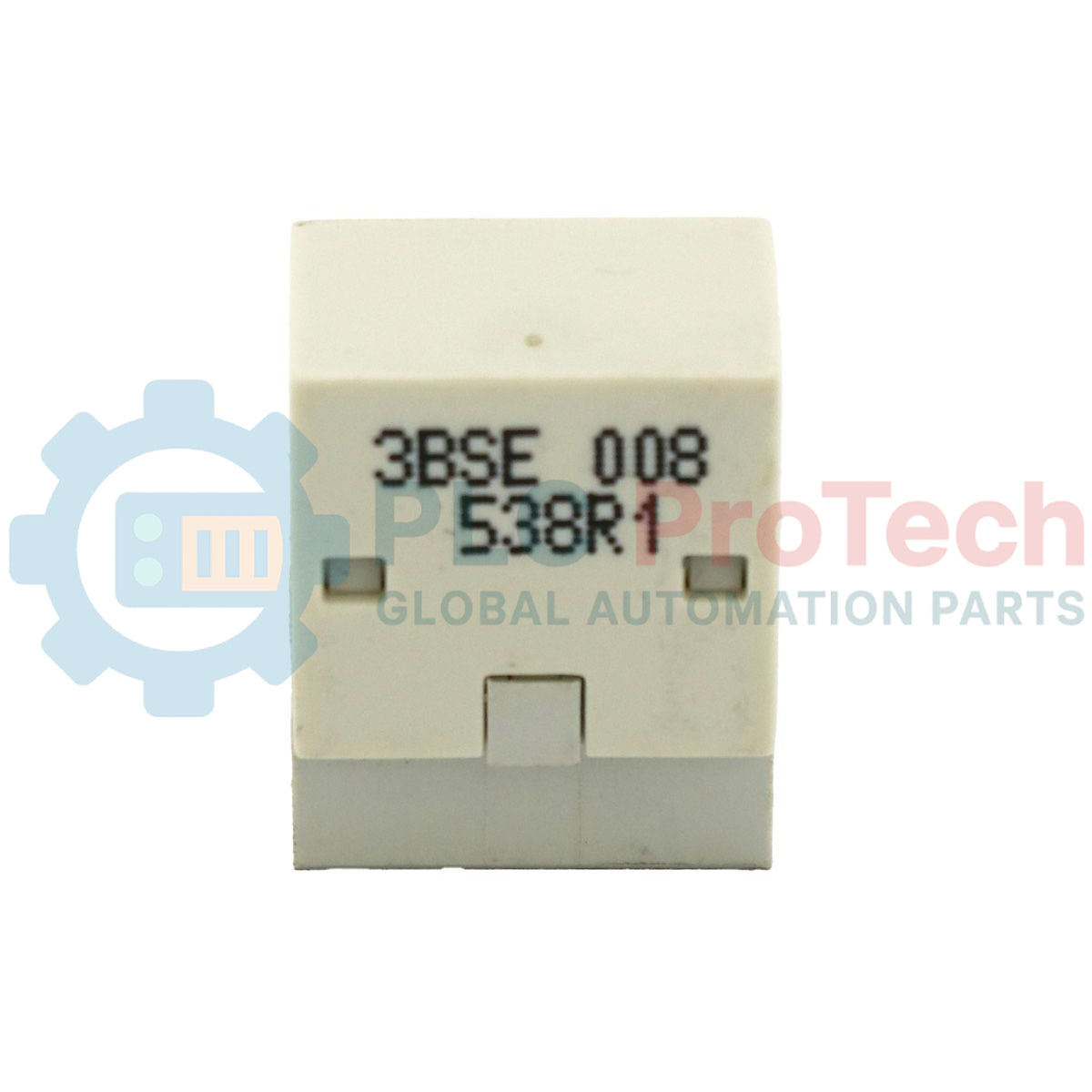

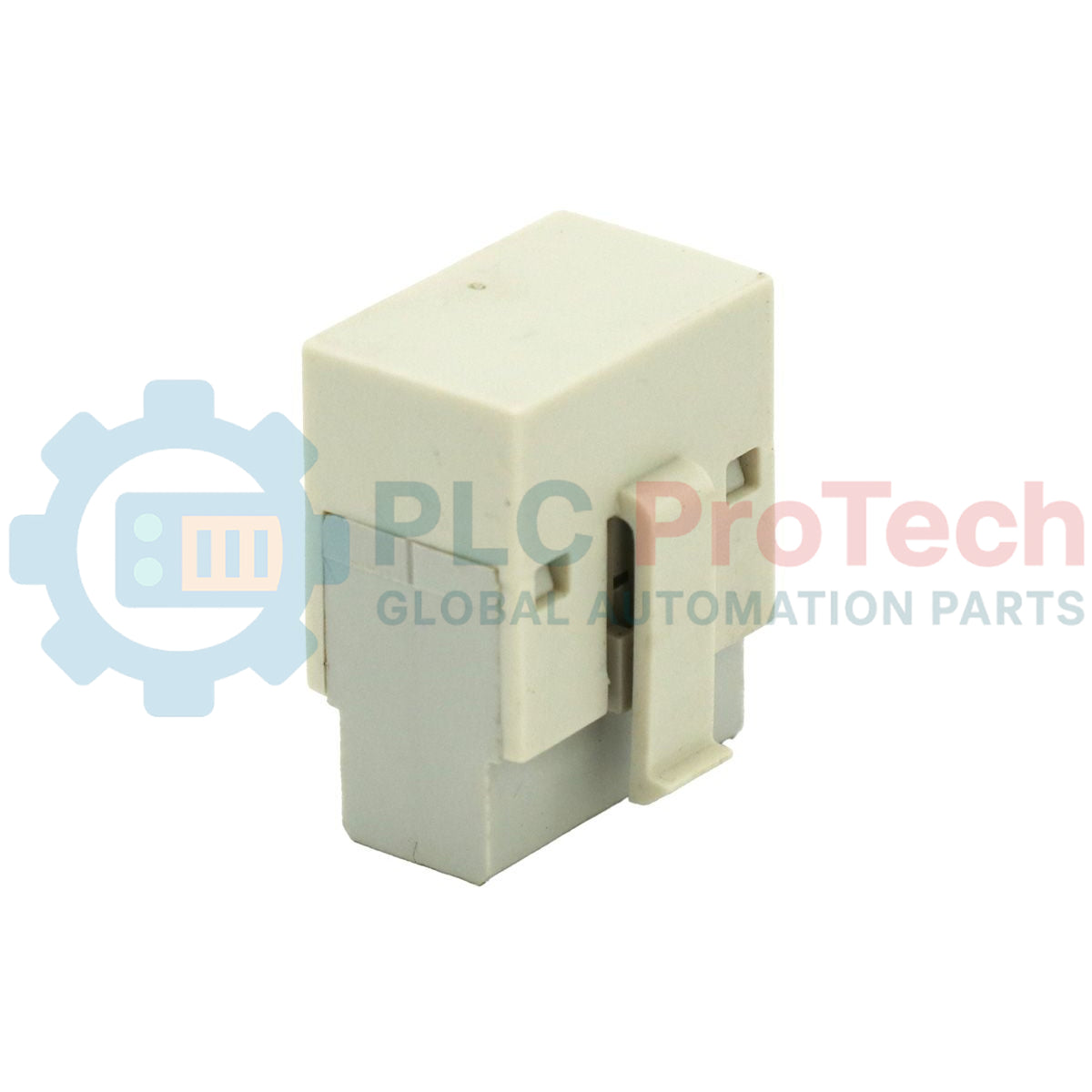

Terminador de Modulebus ABB S800 I/O 3BSE008538R1 TB807

Descripción del Producto

TB807 (3BSE008538R1) es un terminador de Modulebus I/O ABB S800 diseñado para garantizar la integridad estable de la señal al final de la línea de comunicación Modulebus. Proporciona terminación eléctrica para evitar reflexiones, distorsión de la señal e inestabilidad en la comunicación en arquitecturas de I/O distribuidas.

Este componente se utiliza ampliamente en sistemas ABB 800xA y S800 I/O desplegados en centrales eléctricas, instalaciones de petróleo y gas, y en industrias de procesos continuos. Desempeña un papel crítico en el mantenimiento de una comunicación determinista a través de redes de I/O de alta densidad. Sin una terminación correcta, el rendimiento de Modulebus se degrada y puede causar fallos intermitentes en el sistema.

Los ingenieros instalan el TB807 para asegurar la estabilidad de la red tanto en nuevas instalaciones como en ampliaciones retrofit. Soporta la fiabilidad a largo plazo en entornos eléctricos adversos donde la calidad de la señal es sensible al ruido y a la desadaptación de impedancia.

Función en la Red Modulebus

El TB807 funciona como un elemento de terminación pasiva para la línea de comunicación Modulebus de ABB. No requiere configuración, direccionamiento ni fuente de alimentación externa.

El dispositivo asegura la correcta adaptación de impedancia al final del segmento del bus. Esto previene la reflexión de la señal que puede afectar la transmisión de datos entre los módulos S800 I/O y los controladores. Es un componente obligatorio en topologías Modulebus ABB correctamente diseñadas.

Su diseño compacto permite la instalación directa en posiciones terminales dentro de los conjuntos S800 I/O. Mantiene la integridad de la comunicación del sistema sin introducir latencia ni sobrecarga de procesamiento activa.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿Es necesario el TB807 en cada sistema S800 I/O?
Sí, es necesario al final de cada segmento Modulebus para asegurar la estabilidad de la señal.

¿Se puede reemplazar el TB807 con una resistencia genérica?
No, ABB especifica el TB807 para que coincida exactamente con las características eléctricas de Modulebus.

¿Qué sucede si no se instala el TB807?
La falta de terminación puede causar errores de comunicación, pérdida de datos o comportamiento inestable de I/O.

¿Es el TB807 un módulo electrónico activo?
No, es un dispositivo de terminación pasiva sin lógica ni consumo de energía.

Guía de Ingeniería e Instalación

Instale el TB807 solo en el nodo final del segmento Modulebus. La colocación incorrecta en medio del bus desestabilizará la comunicación.

Asegure un asentamiento firme en la posición terminal designada. Una instalación floja puede introducir reflexiones intermitentes de señal bajo condiciones de vibración.

Mantenga la topología correcta del sistema antes de la puesta en marcha. Verifique que exista solo una terminación por segmento de bus para evitar desequilibrios de impedancia.
