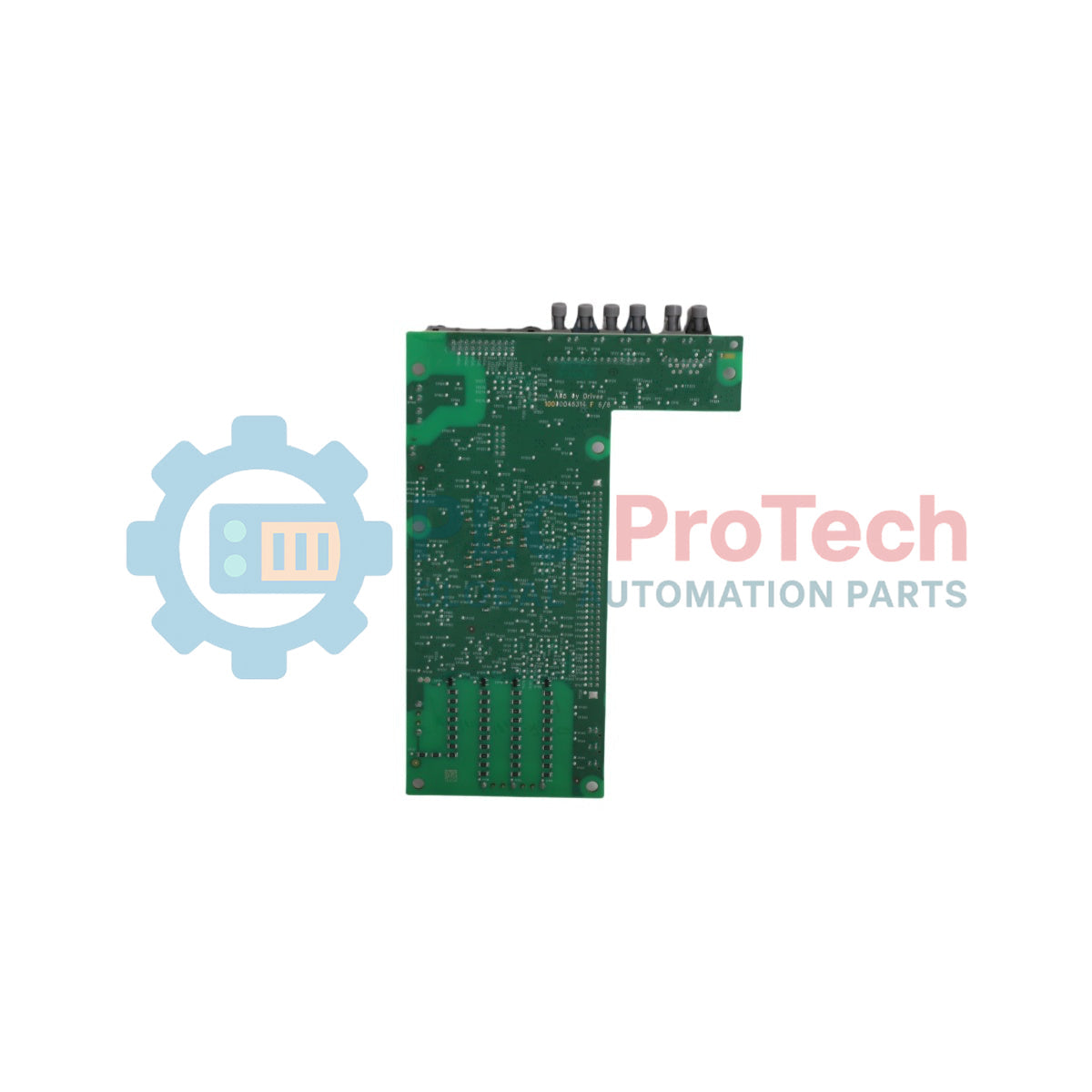

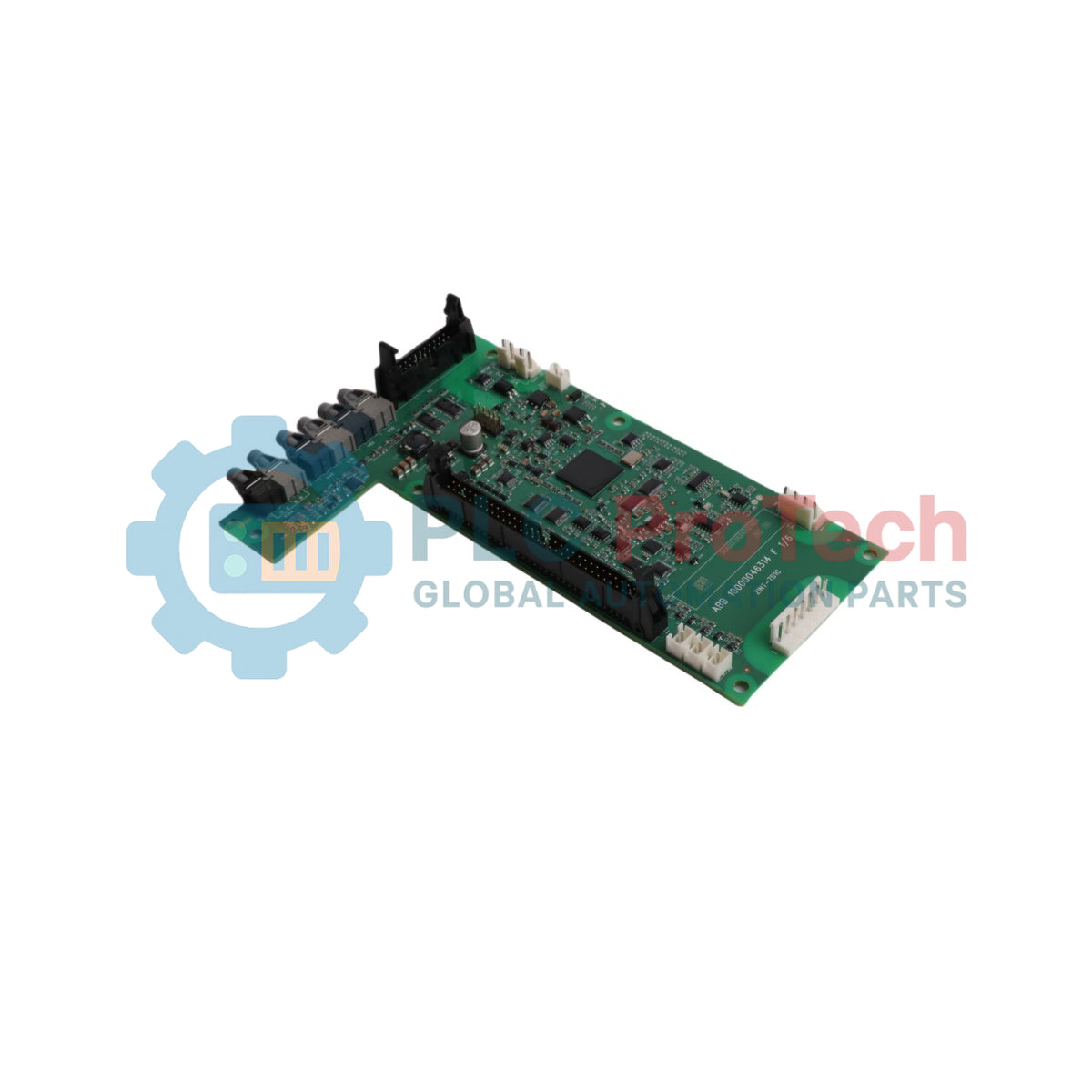

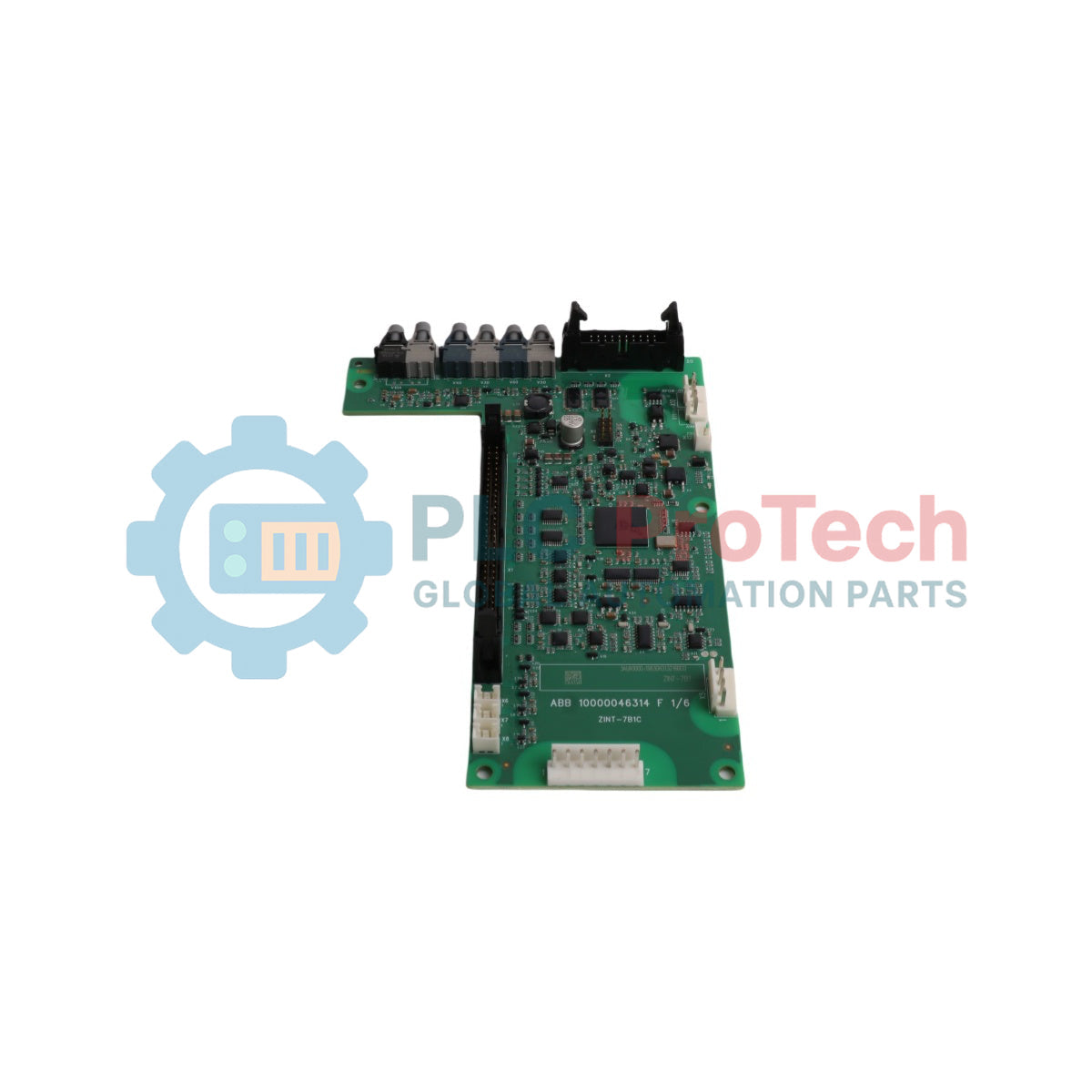

ABB ZINT-7B1C 3AUA0000119630 Placa de Interfaz de Circuito Principal ACS880/ACS580

Resumen

El ABB ZINT-7B1C (ID de producto: 3AUA0000119630) es una placa de circuito impreso interna (PCB) que sirve como la interfaz principal del circuito para las series ACS880, ACS580, ACH580 y ACQ580 de variadores de frecuencia (VFD). Funcionando en la unión crítica entre la etapa de semiconductores de potencia y la unidad de control principal, esta placa gestiona la señalización del controlador de puerta, el procesamiento de retroalimentación térmica y los circuitos de detección de sobrecorriente. En operaciones de procesos de alta demanda como cintas transportadoras de minería continua, estaciones municipales de bombeo de agua y redes de manejo de aire HVAC a gran escala, una falla en la interfaz de señal interna del variador detiene inmediatamente motores críticos. El ZINT-7B1C asegura un enrutamiento de señal de latencia ultra baja para garantizar la precisión de la conmutación bajo cargas variables dinámicas, desempeñando un papel clave en la estabilización del rendimiento sistémico y la prevención de paradas catastróficas no programadas de la maquinaria.

Integración del Sistema y Arquitectura de Suministro

La topología estructural del hardware del ZINT-7B1C presenta un diseño ultrafino y multicapa adaptado específicamente para su integración en módulos de potencia compactos de variadores. Tenga en cuenta que la placa de circuito impreso cruda ZINT-7B1C se considera un subensamblaje fundamental y no una pieza de repuesto directa para campo plug-and-play. Debido a que las arquitecturas modernas de firmware dictan tiempos precisos de pulsos de puerta calibrados para clasificaciones específicas de IGBT, esta placa debe desplegarse como parte de un kit diseñado o adquirirse mediante un conjunto de placa de opción totalmente preprogramada. Funciona de forma nativa junto con los módulos designados ACS880-XINT y ACx580-XINT, proporcionando el aislamiento galvánico de alta impedancia y la traducción de voltaje lógico necesarios para proteger los microprocesadores de bajo voltaje de transitorios en el bus de CC de alto voltaje.

Matriz de Parámetros de Hardware

Diagnósticos de Adquisición y Preguntas Frecuentes de Ingeniería

¿Se puede comprar la placa ZINT-7B1C cruda e instalarla directamente en un variador activo?

No. Este componente no se puede ordenar directamente como una pieza de repuesto sin programar. Para realizar un reemplazo válido en campo, los ingenieros de mantenimiento deben consultar el documento ABB 4FPS10000485159 para obtener el conjunto correcto totalmente preprogramado. Para variadores ACS880, seleccione el paquete preprogramado ACS880-XINT (3AXD50000155477); para las familias ACx580, utilice el bloque preprogramado ACx580-XINT (3AXD50001108335).

¿Qué sucede si se instala una placa de interfaz sin programar o programada incorrectamente?

La unidad de control maestro del variador fallará su autodiagnóstico de arranque, generando un error interno de configuración de hardware o una falla por desajuste de comunicación. El variador bloqueará los pulsos de disparo hacia el puente de potencia, impidiendo la operación para proteger la etapa del inversor de posibles daños por solapamiento de tiempos.

¿Qué kits de mantenimiento preingeniería contienen esta placa de interfaz?

La placa ZINT-7B1C es un componente crítico de varios kits de reparación y actualización certificados por el fabricante, incluyendo los números de referencia industrial 3AXD50000004365, 3AXD50000024379, 3AXD50000030108, 3AXD50000030408, 3AXD50000037932, 3AXD50000037933, 3AXD50000047297 y 3AXD50000047311.

Directrices para el Reemplazo de Componentes y Seguridad Electroestática

• Protección contra Descargas Electroestáticas (ESD): El ZINT-7B1C contiene puertas lógicas CMOS altamente sensibles. Los técnicos de campo deben usar una pulsera ESD debidamente conectada a tierra antes de abrir el embalaje del módulo del variador o manipular la placa. Coloque la placa exclusivamente sobre tapetes disipativos antiestáticos durante la preparación en el banco de trabajo.

• Verificación de Descarga del Condensador del Bus: Antes de abrir la carcasa del variador o retirar la capa de interfaz existente, aislar el VFD de la red principal de CA trifásica. Espere la duración de descarga designada (típicamente de 15 a 20 minutos según el tamaño del marco) y verifique con un multímetro digital calibrado que el voltaje del bus de CC entre los terminales '+' y '-' haya caído a 0 VDC.

• Seguimiento de la Interconexión de Cables de Cinta: Documente y etiquete todos los cables de cinta multipines de bajo voltaje y las líneas de fibra óptica que conducen a la placa antes de desconectarlos. Inspeccione los microconectores en busca de desgaste físico o contaminación. Al reensamblar, asegúrese de que las pestañas de bloqueo de los conectores de cinta estén completamente enganchadas para eliminar circuitos abiertos por vibración.

• Torque de Sujetadores e Integridad de los Separadores: Monte la placa en sus separadores internos no conductores con cuidado. Apriete todos los tornillos internos M3 a un torque máximo de 0.5 N-m. Un apriete excesivo puede causar microfracturas en las trazas multicapa del PCB, resultando en fallas intermitentes permanentes bajo condiciones de ciclos térmicos.
