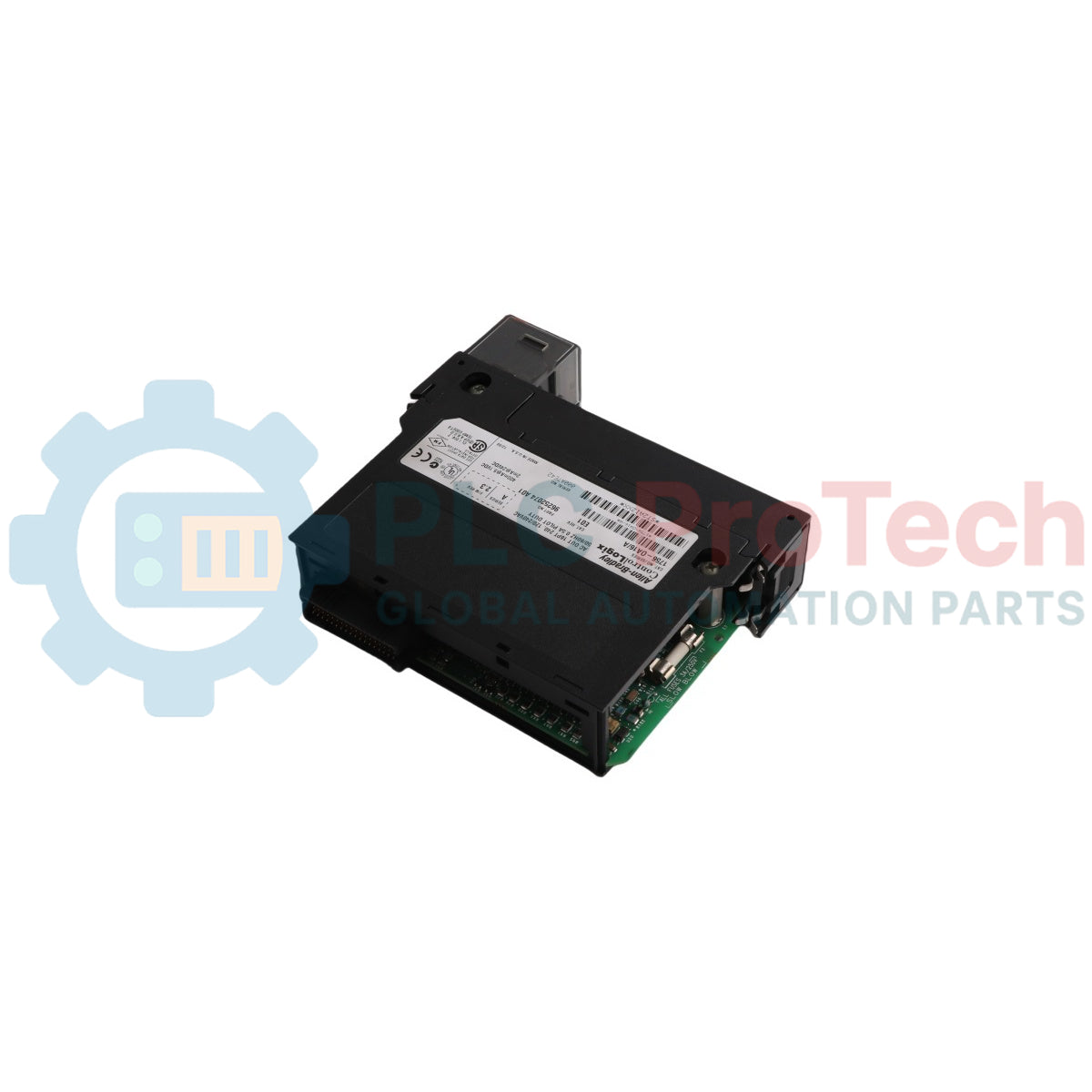

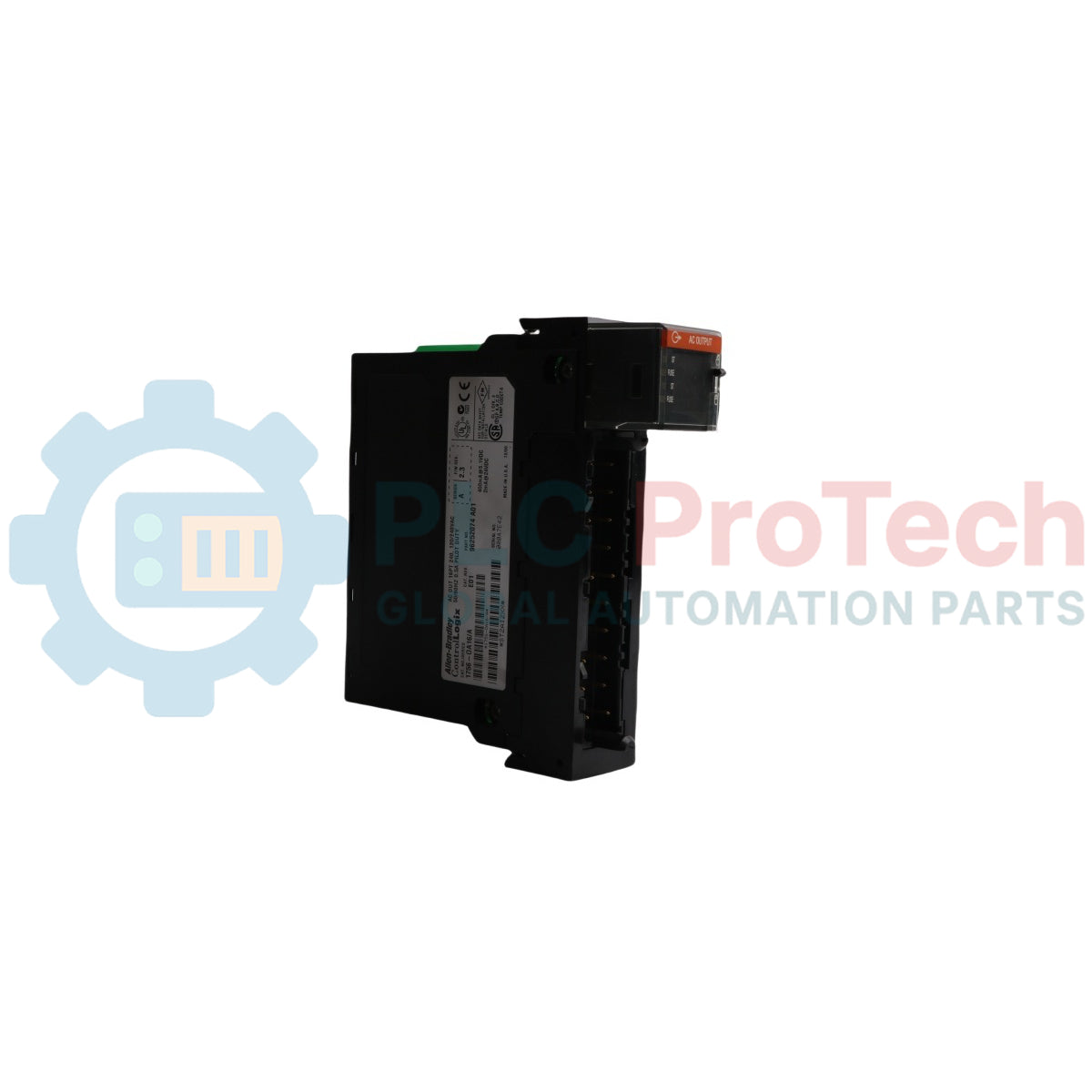

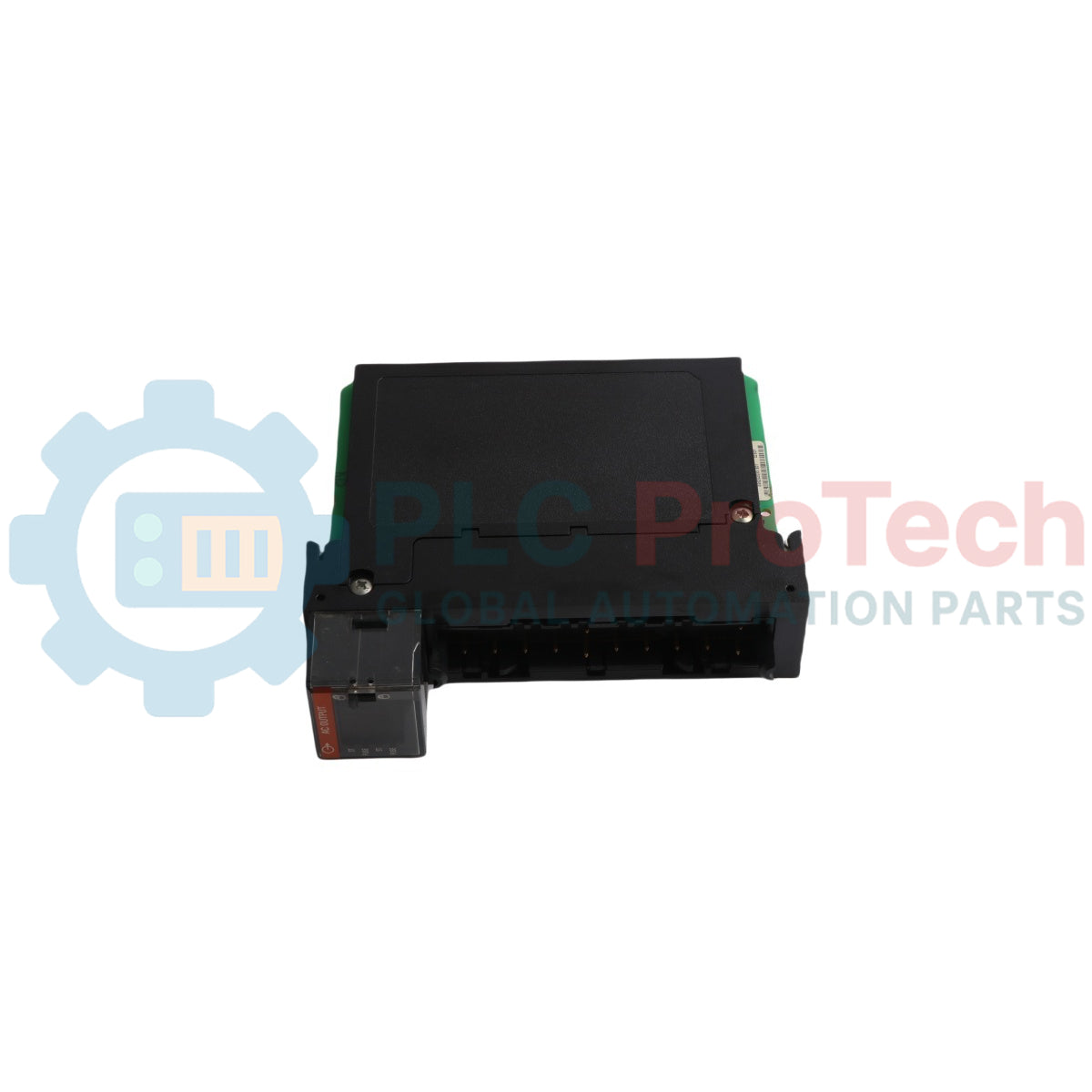

Módulo de salida de CA de 16 puntos Allen-Bradley 1756-OA16 ControlLogix

Descripción general del producto

El  1756-OA16  es un módulo de salidas discretas de CA de alto rendimiento para la plataforma Allen-Bradley ControlLogix. Cuenta con  16 salidas  diseñadas para conectarse a dispositivos de 120/240 V CA, como arrancadores de motores, solenoides e indicadores. El módulo utiliza tecnología de conmutación TRIAC, que proporciona una solución de estado sólido fiable para cargas de CA industriales estándar.

Las salidas están organizadas en dos grupos aislados de ocho puntos cada uno. Esta arquitectura permite que el módulo gestione distintas fases de CA o fuentes de tensión dentro del mismo módulo, siempre que se mantengan dentro del rango de funcionamiento de 74…265 V CA. Con fusibles mecánicos integrados y compatibilidad con  salidas programadas, el  1756-OA16  es una opción robusta para aplicaciones de control de CA en las que el tiempo es crítico.

Configuración técnica

El 1756-OA16 está diseñado para ofrecer seguridad y una conmutación de CA precisa:

• Aislamiento de dos grupos: Los 16 puntos están divididos en dos grupos de 8, con un aislamiento continuo de 250 V entre los grupos y respecto al plano posterior.

• Conmutación TRIAC: Utiliza conmutación en el cruce por cero para minimizar el ruido eléctrico y prolongar la vida útil de los componentes de CA conectados.

• Protección integrada: Cada grupo está protegido mediante un fusible mecánico de acción retardada de 3,15 A (n.º de pieza de Littelfuse H2153.15) para proteger los circuitos del módulo frente a condiciones de sobrecorriente.

• Amplio rango de tensión: Aunque su tensión nominal es de 120/240 V, está especificado para funcionar de forma fiable entre 74 V y 265 V CA, tanto a 50 como a 60 Hz.

• Estados configurables: Los usuarios pueden definir cómo se comporta cada punto durante una falla del PLC o en el modo Programa (mantener el último estado, encendido o apagado).

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cuál es el requisito mínimo de carga del 1756-OA16?

Este módulo requiere una corriente de carga mínima de 10 mA por punto para garantizar que el TRIAC permanezca enclavado. Si controla un dispositivo de impedancia muy alta (como una diminuta lámpara de neón o un relé electrónico de alta gama), es posible que la salida no se desactive correctamente o que "parpadee" debido a la corriente de fuga.

¿Qué debo hacer si mi salida TRIAC se enclava en estado "activado" con una carga pequeña?

Para cargas de entre 10…50 mA, el módulo tiene una clasificación inferior de $dv/dt$ de conmutación ($0.2V/\mu s$). Si el TRIAC se enclava inesperadamente en estado activado, es posible que deba añadir una resistencia externa entre la salida y L2 para aumentar la corriente total al menos a 50 mA, lo que eleva la clasificación a $4V/\mu s$.

¿Puedo sustituir los fusibles internos?

Sí. El módulo utiliza fusibles mecánicos (n.º de pieza de Littelfuse H2153.15). Sin embargo, si se funde un fusible, es fundamental investigar si hay un cortocircuito en la carga antes de sustituirlo para evitar daños en el RTB o el módulo.

Guía de ingeniería e instalación

Cableado y agrupación

• Bloques de terminales: Compatible con los bloques de terminales extraíbles de 20 pines 1756-TBNH (tornillo NEMA) o 1756-TBSH (abrazadera de resorte).

• Conexión común: El grupo 0 (puntos 0–7) y el grupo 1 (puntos 8–15) tienen conexiones L1 y L2 independientes. No mezcle alimentación de CC con este módulo de CA.

• Servicio piloto: El módulo está clasificado para un servicio piloto de 0,5 A, por lo que es adecuado para controlar las bobinas de arrancadores de motor grandes (tamaño NEMA 4 o inferior).

Consideraciones sobre la corriente de fuga

Las salidas TRIAC tienen una corriente máxima de fuga en estado desactivado de 3 mA. En sistemas con entradas de alta sensibilidad o cargas muy pequeñas, esta fuga puede ser suficiente para mantener energizado un dispositivo. Verifique siempre que la corriente de "desconexión" de su carga sea significativamente superior a 3 mA.

Conmutación en el cruce por cero

El módulo utiliza sincronización de cruce por cero, lo que significa que espera a que la onda senoidal de CA cruce los 0 V antes de activar o desactivar la salida. Esto reduce significativamente la corriente de irrupción y la interferencia electromagnética (EMI), algo fundamental para prolongar la vida útil del módulo y de los equipos electrónicos circundantes.
