Descripción

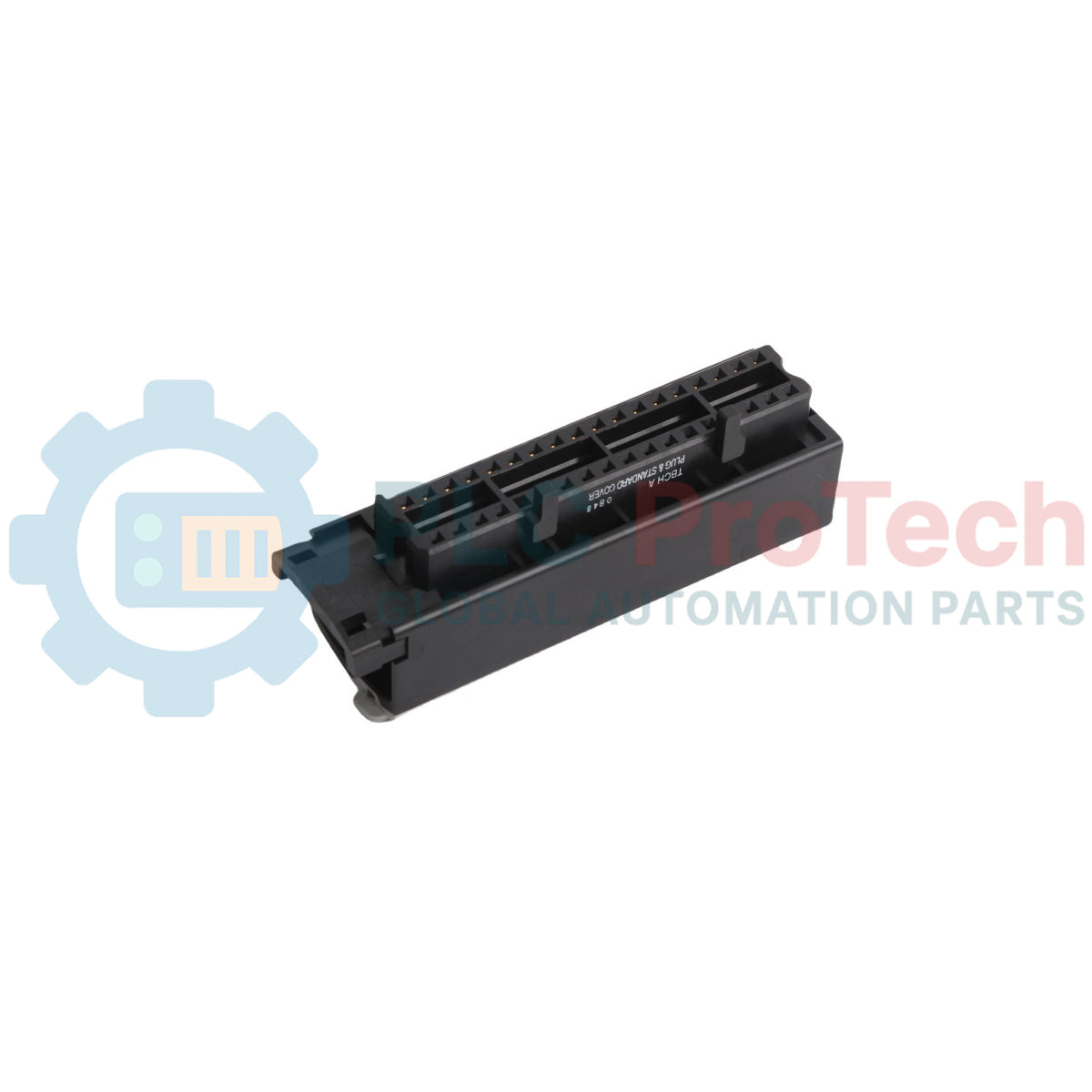

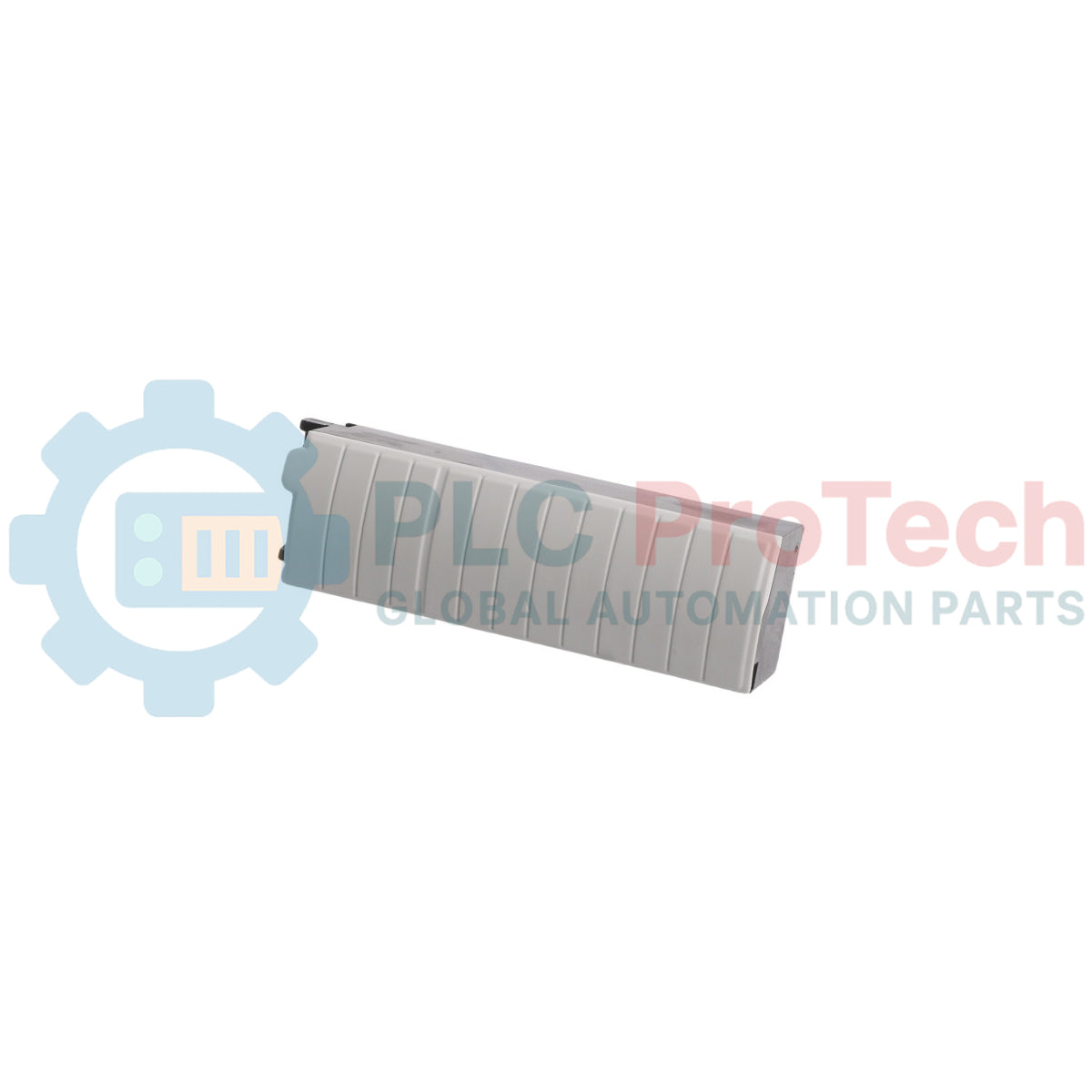

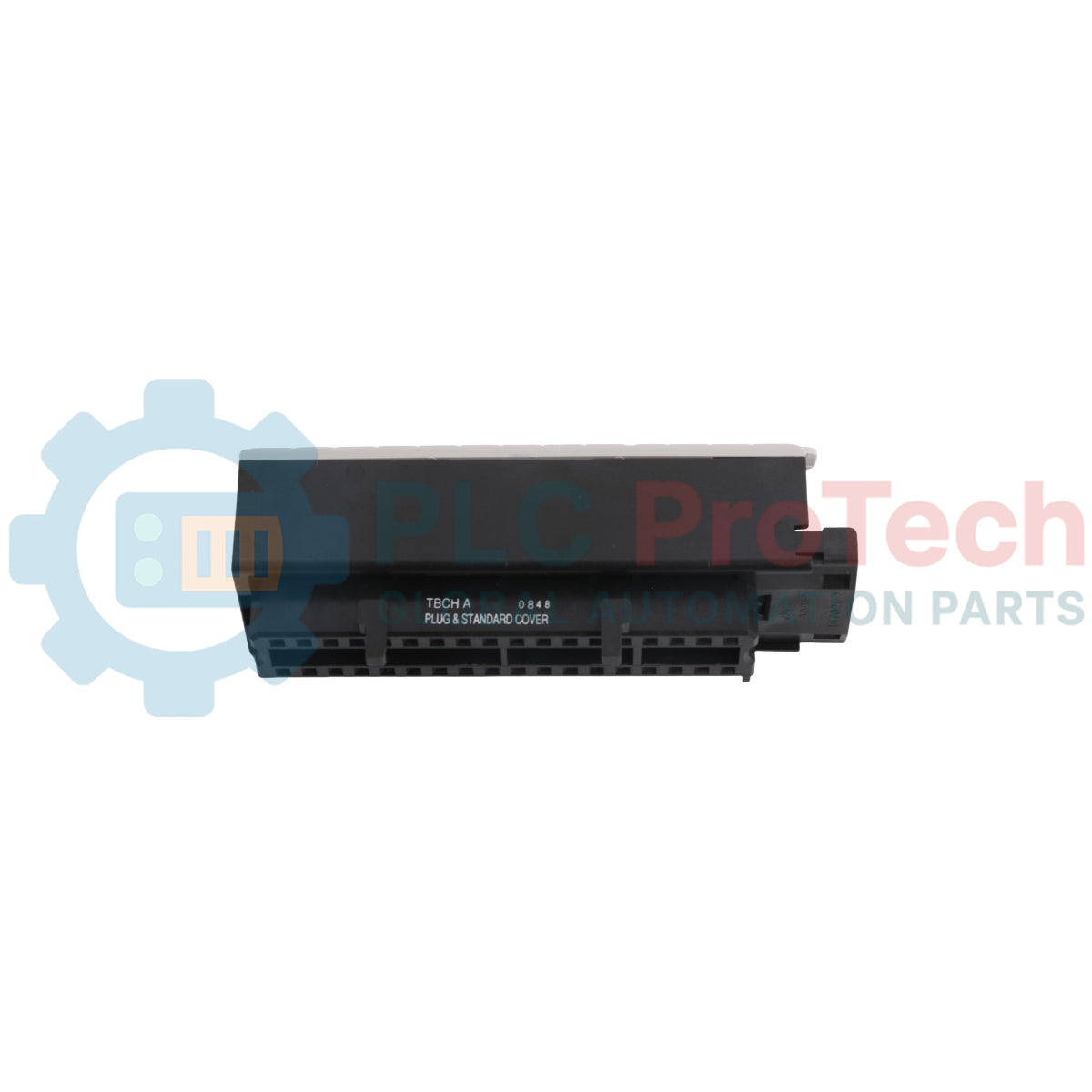

El Allen-Bradley 1756-TBCH es un bloque de terminales extraíble (RTB) de 36 posiciones con Cage-Clamp, diseñado para proporcionar conexiones fiables de cableado del lado de campo para módulos de E/S Bulletin 1756 dentro de la arquitectura del sistema ControlLogix. Este componente se monta directamente en la sección frontal del módulo de E/S activo y ofrece una interfaz que permite realizar rápidamente actualizaciones y tareas de mantenimiento del sistema sin desconectar los conductores de campo individuales. El bloque de terminales, alojado en una carcasa compacta de perfil bajo, optimiza la distribución del espacio dentro de armarios y gabinetes industriales de conexión densamente ocupados, a la vez que admite opciones de conectividad de uno y dos cables.
Características
-
Diseño denso de 36 pines: Admite rutas de cableado de E/S digitales y analógicas de alta densidad mediante una interfaz especializada de 36 posiciones.
-
Terminación Cage-Clamp: Utiliza un mecanismo Cage-Clamp de alta retención que garantiza conexiones herméticas y resistencia a las vibraciones.
-
Enrutamiento de múltiples conductores: Ofrece soporte estructural completo para terminaciones de uno y dos cables por punto, optimizando los puentes entre terminales.
-
Diseño de perfil bajo: Su huella mecánica compacta facilita el cierre de las cubiertas frontales del chasis y reduce las necesidades de profundidad del gabinete.
-
Funcionamiento extraíble: Se conecta directamente a la parte frontal de alojamientos de E/S estándar, lo que agiliza las rutinas de mantenimiento y sustitución mediante intercambio en caliente.
Aplicaciones
- Cableado de módulos de E/S digitales y analógicas de alta densidad dentro de sistemas ControlLogix.
- Paneles de conexión de plantas de procesos donde se requiere una desconexión rápida y el intercambio de módulos en caliente.
- Sistemas de automatización de fábrica sujetos a vibraciones mecánicas ambientales constantes que requieren una retención estable mediante Cage-Clamp.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Allen-Bradley / Rockwell Automation |
| Modelo |
1756-TBCH |
| Tipo de producto |
Bloque de terminales extraíble (RTB) |
| Línea de productos |
ControlLogix |
| UPC |
612598171835 |
| Hardware compatible |
Módulos de E/S Bulletin 1756 |
| Tipo mecánico de abrazadera |
Cage-Clamp |
| Par de apriete del tornillo |
0,5 Nm |
| Ancho máximo de la herramienta |
Destornillador plano de 3,2 mm |
| Conexión de un solo cable |
Compatible |
| Conexión de dos cables |
Compatible |
| Temperatura de funcionamiento |
De 0 grados Celsius a 60 grados Celsius |
| Rango de temperatura de almacenamiento |
De -40 grados Celsius a 85 grados Celsius |
| País de origen |
Estados Unidos / EE. UU. |
| Peso de envío (calculado) |
0,31 lb (0,14 kg) |
| Dimensiones del paquete (calculadas) |
15,2 x 5,1 x 3,8 cm (6,0 x 2,0 x 1,5 pulg.) |
Modelos alternativos y compatibilidad
El 1756-TBCH cuenta con una separación de alta densidad de 36 posiciones, diseñada específicamente para variantes de módulos de E/S de 36 pines. No puede utilizarse indistintamente con las variantes de 20 posiciones, como los bloques de terminales de abrazadera roscada 1756-TBNH o de abrazadera de resorte 1756-TBS6H. Para configuraciones de automatización de servicio pesado en las que las vibraciones intensas constituyen un riesgo operativo, los ingenieros pueden seleccionar el modelo alternativo de abrazadera de resorte de 36 posiciones (1756-TBSH) para evitar pequeños desplazamientos de los cables durante ciclos de producción prolongados.
Errores de aplicación y notas de ingeniería
Durante la puesta en servicio del panel, un error frecuente en campo consiste en utilizar destornilladores eléctricos estándar que superan el umbral designado de 3,2 mm. Las puntas demasiado anchas pueden deformar o fracturar las paredes internas de la jaula, provocando cortocircuitos o degradando el aislamiento entre pines adyacentes de alta densidad. Además, no ajustar el par de la herramienta de terminación de cables exactamente a 0,5 Nm puede provocar puntos de contacto flojos debido a la expansión térmica ambiental continua, mientras que un apriete excesivo puede dañar la rosca del tornillo dentro del conjunto del bloque.
Directrices de instalación
ADVERTENCIA CRÍTICA: Aísle y corte por completo todos los circuitos auxiliares del lado de campo y las alimentaciones de la fuente antes de conectar o desacoplar el conjunto del bloque de terminales. Insertar un terminal cableado en un módulo de control energizado puede provocar arcos de tensión localizados, que pueden causar fallos en la lógica del circuito de control, daños permanentes en la placa o riesgos de combustión en áreas operativas peligrosas.
1
Inspeccione las guías de alineación del riel tanto en la interfaz frontal del módulo 1756 como en las ranuras internas del bloque de terminales.
2
Pele limpiamente los extremos de los cables de campo para asegurarse de que no queden expuestos hilos de cobre deshilachados más allá del límite físico de la placa de la jaula.
3
Inserte ordenadamente los cables de cobre en las posiciones previstas de la jaula, verificando que las configuraciones simples o dobles coincidan con la disposición de su esquema eléctrico.
4
Apriete cada tornillo de terminal exactamente a 0,5 Nm utilizando un atornillador dinamométrico calibrado equipado con una punta plana de 3,2 mm.
5
Deslice suavemente el conjunto de bloques completamente cableado sobre los pines frontales del módulo de E/S hasta que el mecanismo de bloqueo encaje firmemente en su lugar.
