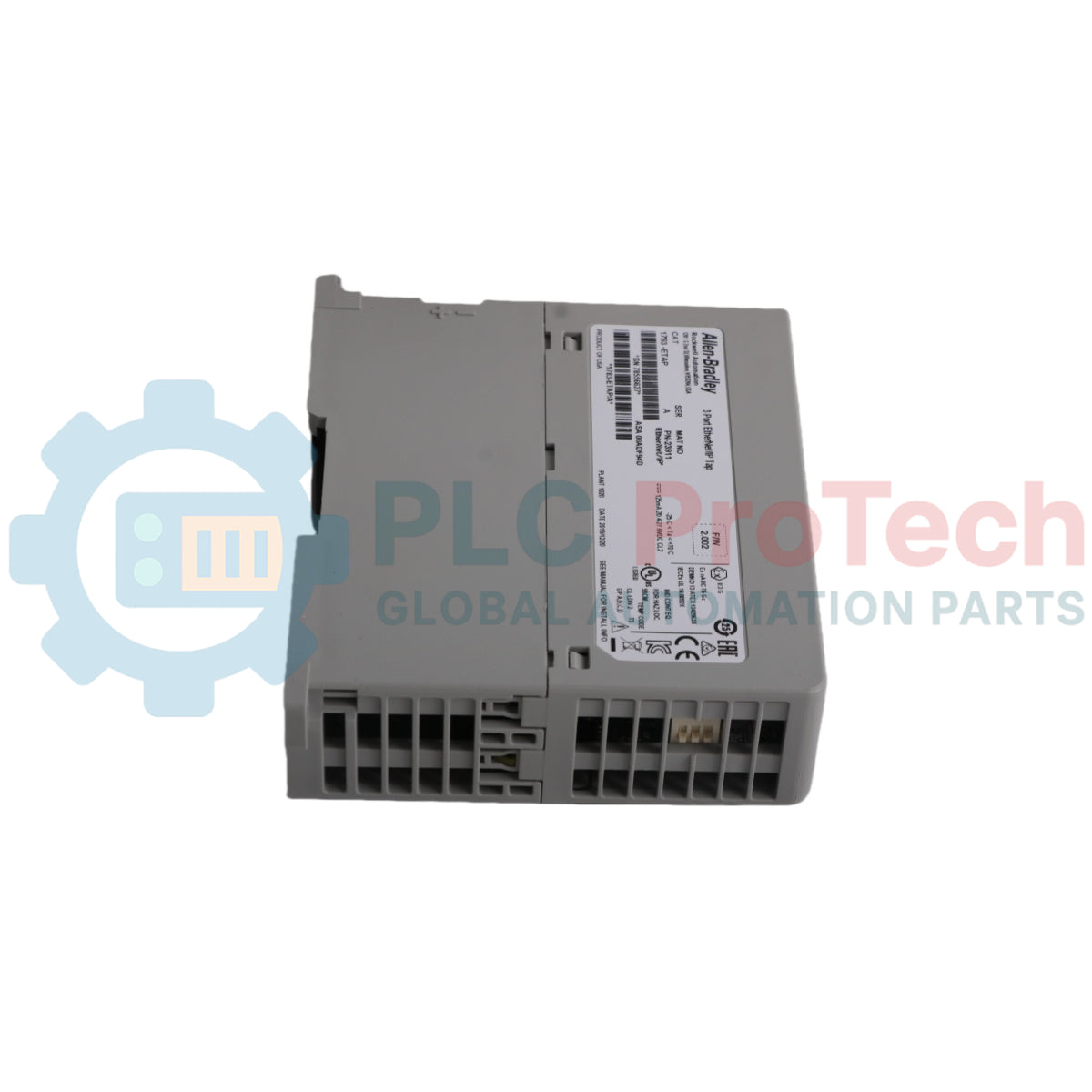

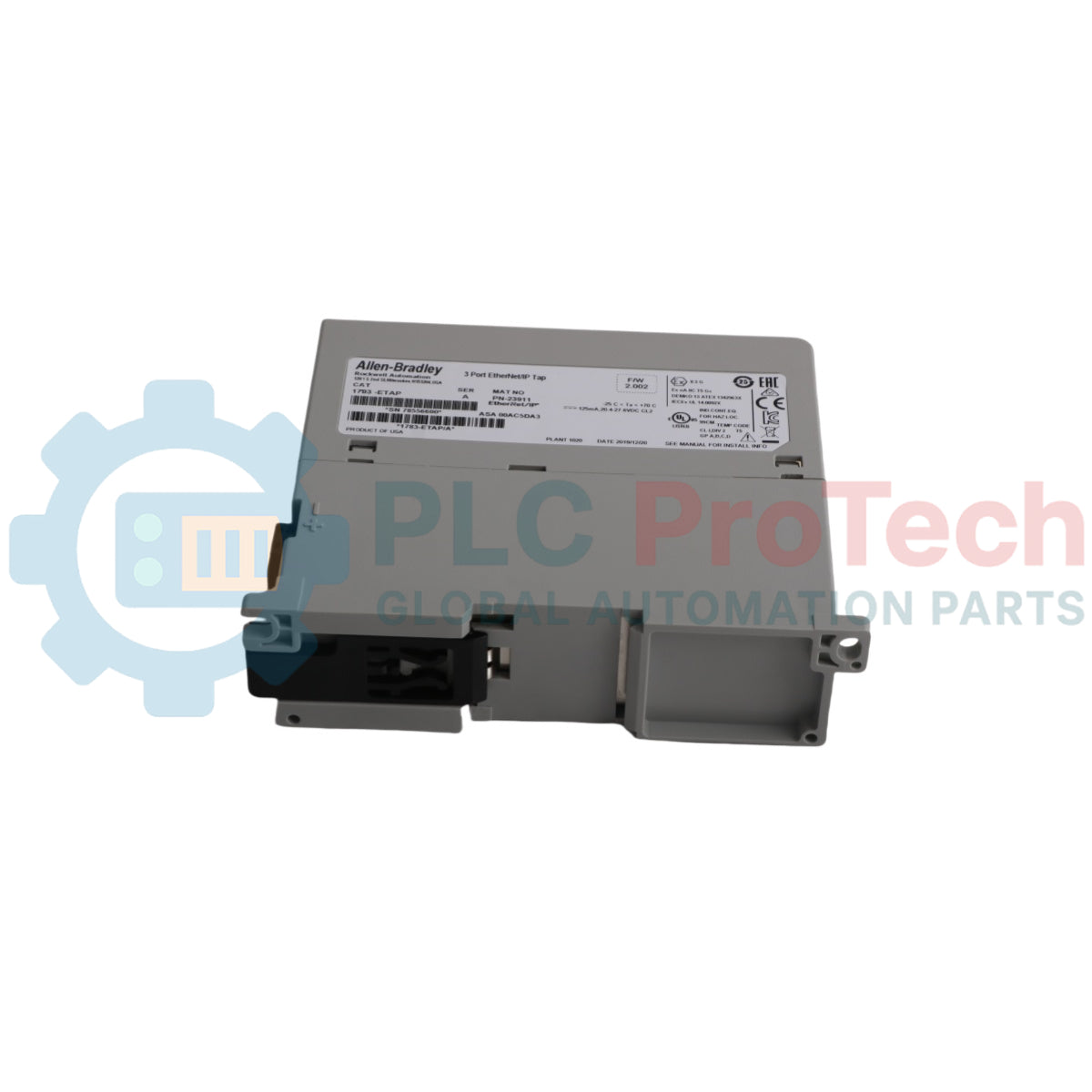

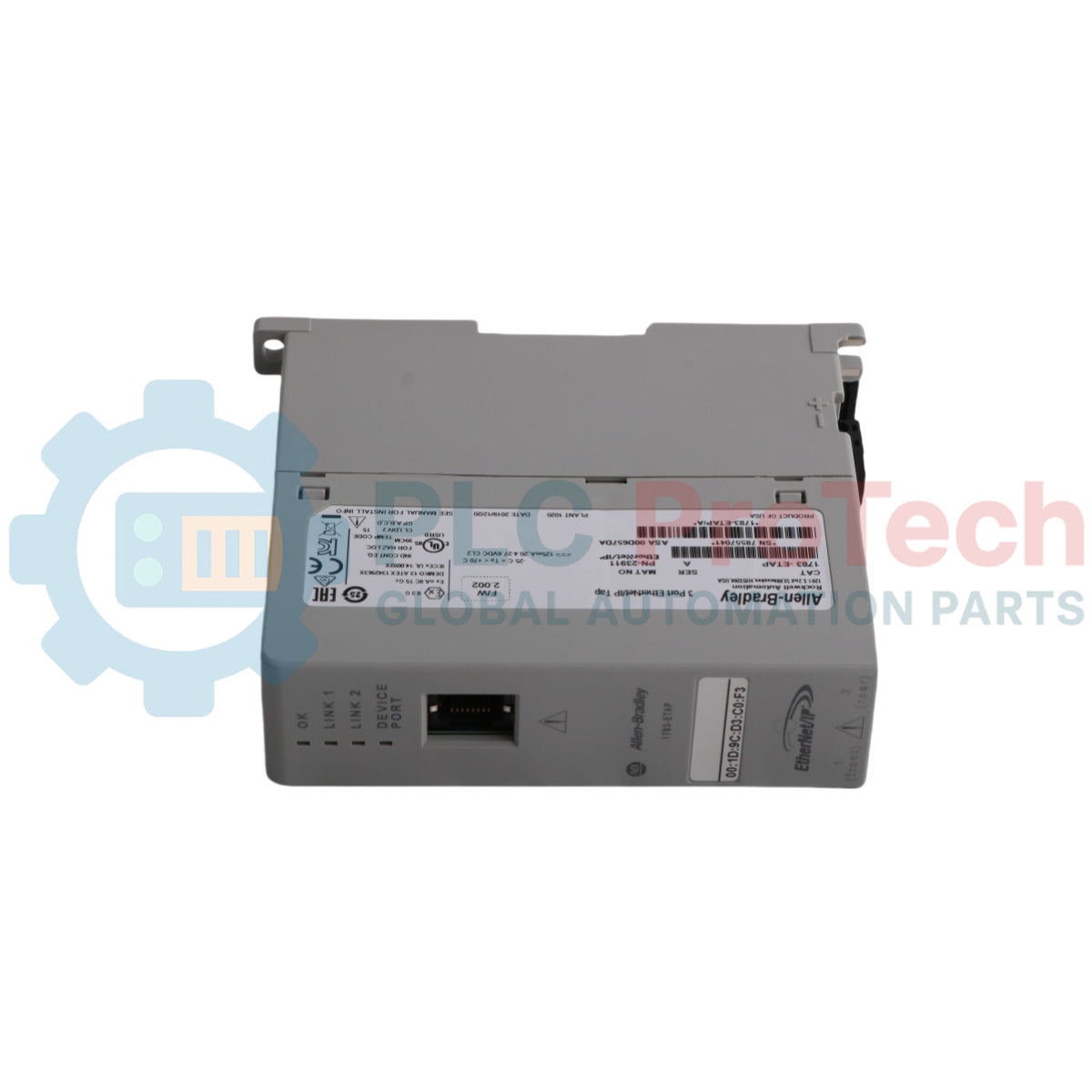

Derivación EtherNet/IP Allen-Bradley 1783-ETAP Stratix 2000

El 1783-ETAP es un componente de red de capa física discreta de tres puertos que incorpora tecnología de conmutador integrado para integrar dispositivos de automatización industrial sin conmutador directamente en topologías de red lineales o de Device Level Ring (DLR). Proporciona direccionamiento y conversión de paquetes de la capa física sin procesar a través de tres puertos Ethernet de cobre, eliminando la necesidad de conmutadores administrados dedicados de varios puertos en zonas de control básicas. El dispositivo establece una agregación determinista directa de nodos sobre infraestructuras EtherNet/IP para interconectar chasis lógicos remotos, centros de control de motores o interfaces hombre-máquina. Alimentado por un circuito regulado de 24 V CC, incorpora un aislamiento eléctrico básico de estado sólido entre las rutas de red a alimentación y de red a red para preservar la integridad de los datos operativos en entornos de fabricación automatizada con alta interferencia.

Características

• Integración de Device Level Ring: Permite que los nodos terminales de hardware estándar punto a punto participen directamente en anillos de automatización DLR tolerantes a un fallo único.
• Red de cobre de tres puertos: Equipada con tres puertos de cobre RJ45 independientes para enrutar señales de campo simultáneas.
• Aislamiento de señales robusto: Implementa un aislamiento eléctrico básico continuo para proteger la lógica de control interna contra picos en los canales de comunicación.
• Baja huella térmica: Funciona eficientemente con un consumo máximo de 3 W, reduciendo la generación de calor interna del gabinete.
• Código de temperatura industrial: Clasificada con códigos de temperatura T5 de Norteamérica y de la IEC para un funcionamiento estable bajo parámetros ambientales restringidos.
• Carcasa abierta compacta: Diseñada con un perfil abierto que ahorra espacio para optimizar el espacio ocupado dentro de los paneles de control del compartimento principal.

Aplicaciones

• Segmentos de Device Level Ring (DLR) configurados en línea y en anillo en zonas de fabricación.
• Puente de comunicación entre chasis para redes de control industrial distribuidas.
• Extracción dedicada a nivel de campo de telemetría de diagnóstico a través de líneas de cobre discretas.

Especificaciones técnicas

Conexiones/interfaces

Directrices de instalación

• Estrategia de tendido de conductores: Utilice las categorías de conductores designadas (Categoría 1 para los puertos de alimentación y Categoría 2 para los puertos de comunicación) para aislar y planificar rutas independientes de bandejas de cables internas, minimizando la diafonía electromagnética.
• Límites de par de los terminales de alimentación: Apriete los tornillos de conexión de los terminales estrictamente dentro del intervalo de 0,6 a 0,8 N m para evitar que se rompan los hilos de cobre o se dañen las roscas del bloque de terminales.
• Protección ambiental de la envolvente: Debido a que esta unidad tiene una clasificación de envolvente de tipo abierto, debe instalarse dentro de una envolvente industrial secundaria que proporcione la protección ambiental adecuada contra el polvo, la humedad y los contaminantes atmosféricos.
• Restricciones de la fuente de alimentación: Las líneas de alimentación deben provenir exclusivamente de una fuente de alimentación certificada de 24 V CC, Clase 2 o con clasificación de tensión extrabaja de seguridad (SELV), para evitar fallos por sobretensión.

Preguntas frecuentes

P: ¿Cuál es la especificación mínima del cable necesaria para establecer conexiones de red en este dispositivo?

R: Las interfaces de comunicación requieren cableado de Categoría 5e de 2 o 4 pares como mínimo, conforme a TIA 568-B.1, o cableado estándar de Categoría 5 conforme a ISO/IEC 24702.

P: ¿Se pueden conectar dos cables independientes en un único punto de terminal del bloque de alimentación de CC?

R: Sí, el bloque de terminales de alimentación puede aceptar simultáneamente dos cables de cobre macizos o trenzados, siempre que sus secciones transversales individuales estén entre 0,33 y 1,3 mm2 (22 a 16 AWG).

P: ¿Qué métricas de aislamiento se verifican entre los canales de comunicación internos?

A: La derivación se somete en fábrica a una prueba de tipo de 1250 V CA durante 60 segundos, manteniendo una barrera de aislamiento básico continuo de 30 V entre los canales de red y la alimentación, así como entre canales de red independientes.
