Descripción

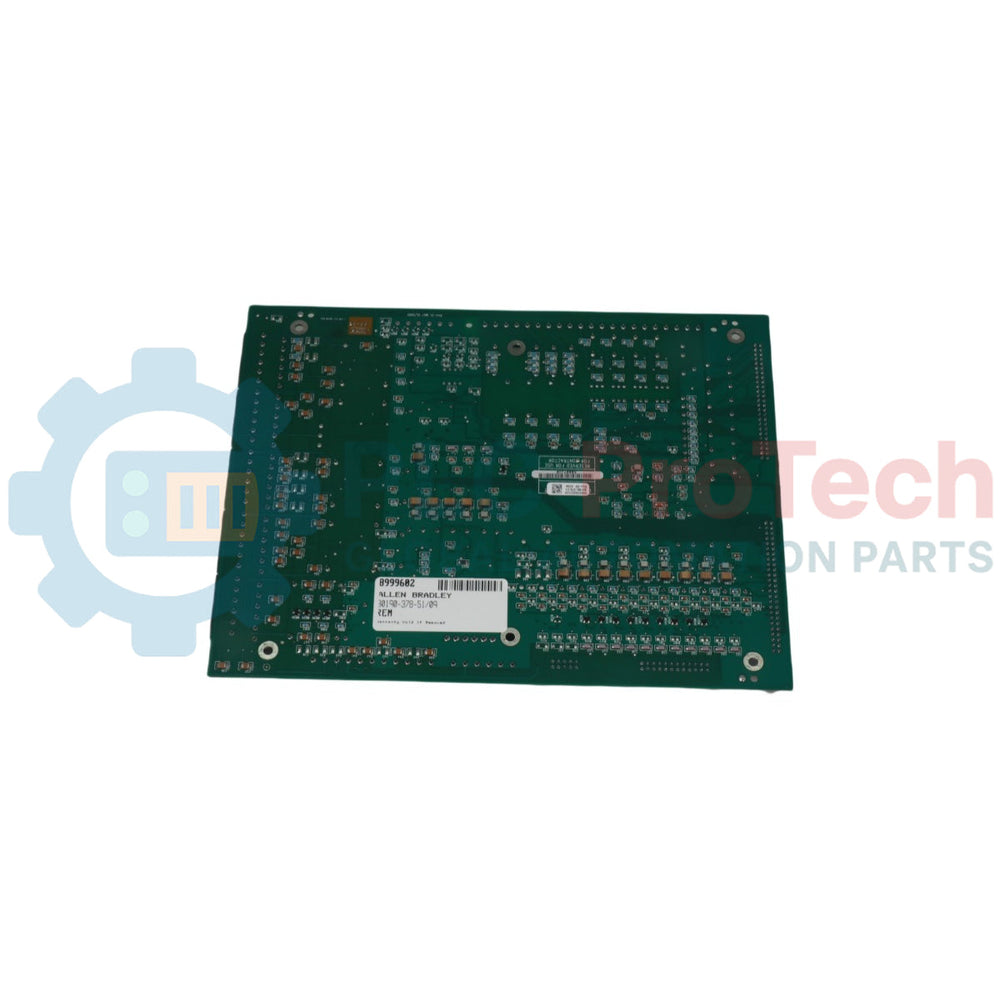

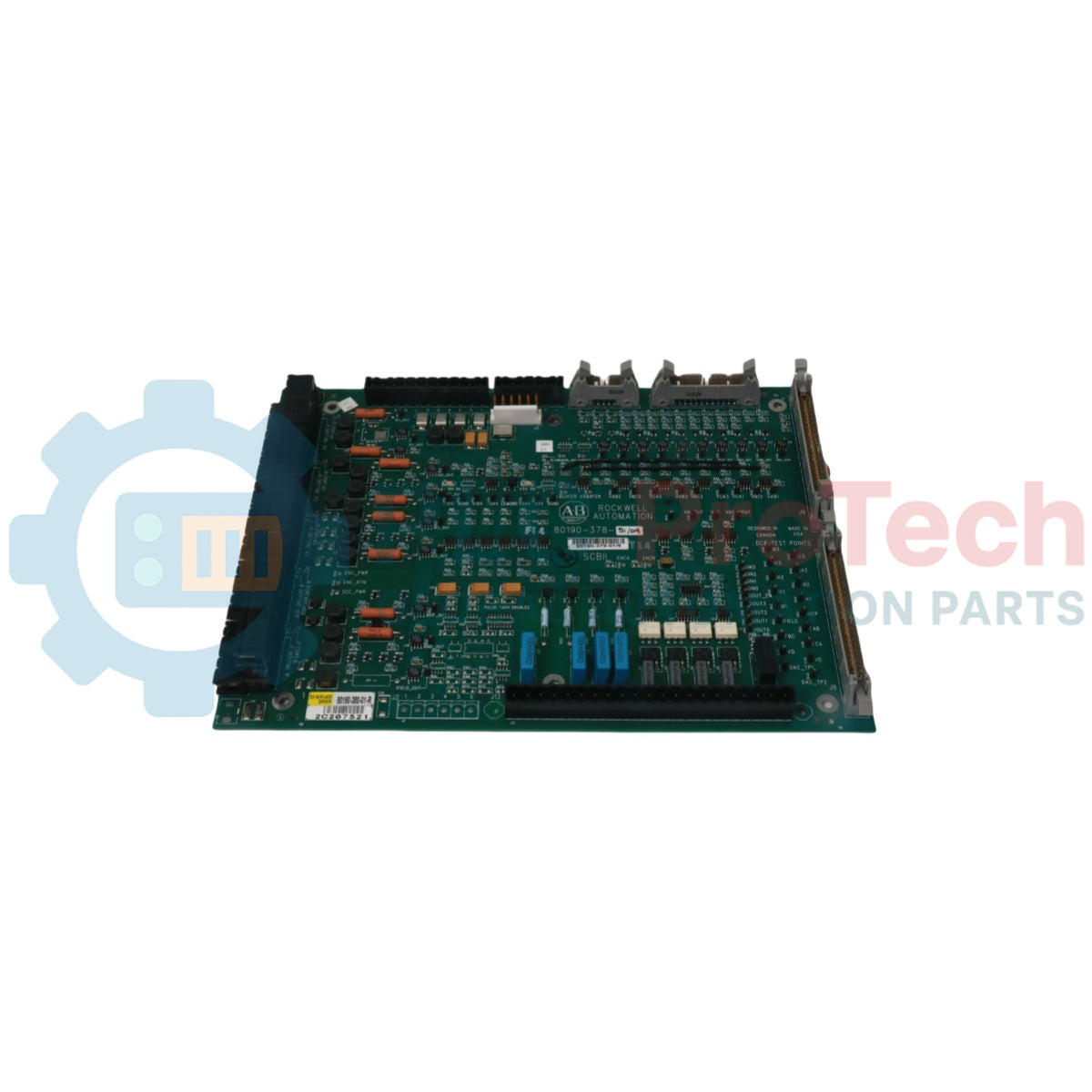

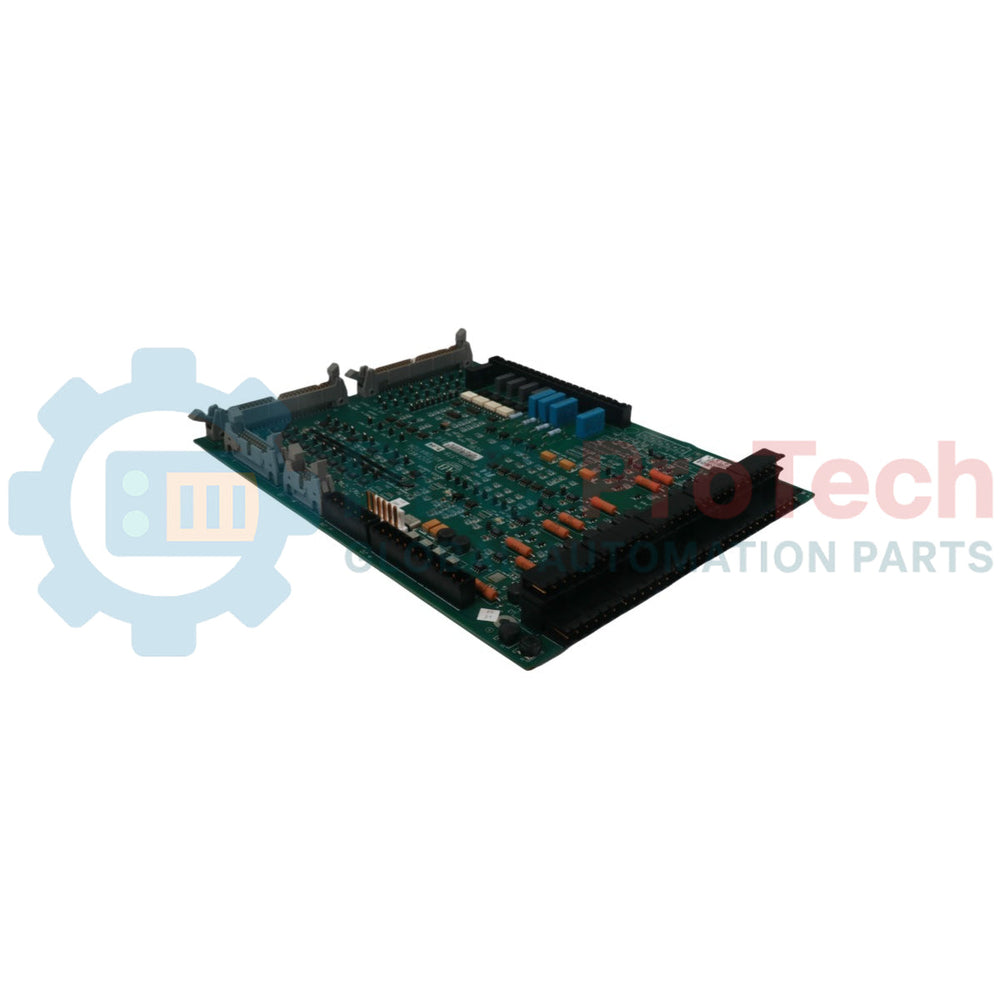

El Allen-Bradley 80190-380-01-R es un conjunto especializado de placa rectificadora y módulo de control analógico, configurado para redes de automatización industrial de alta demanda. Este conjunto de placa interna ejecuta principalmente secuencias de conversión de alimentación de CA a CC sin procesar, a la vez que proporciona un seguimiento altamente preciso y localizado de la realimentación de tensión directamente a las arquitecturas de PLC anfitrionas y los subsistemas de módulos de E/S Add-On. Diseñado con una configuración de entrada digital de 8 canales que funciona a 24V CC, el 80190-380-01-R ofrece supervisión de estado aislada con limitación de seguridad mediante hardware interno para proteger los componentes lógicos posteriores frente a transitorios de tensión del lado de campo, lo que lo hace altamente compatible con la integración en sistemas de automatización de servicio pesado y controles de accionamiento.

Características

• Ejecuta etapas eficientes de conversión de alimentación de CA a CC, adaptadas a segmentos especializados de accionamiento o placas base de control
• Proporciona una supervisión precisa del lazo de realimentación de tensión para optimizar la estabilidad del lazo del sistema externo
• Integra una disposición de módulo de entrada digital de 8 canales, con un umbral de corriente localizado de 5mA por canal
• Cuenta con esquemas de protección integrados diseñados para mantener la precisión del sistema en condiciones de interferencias ambientales exigentes del campo

Aplicaciones

• Trayectos de conversión de alimentación de corriente alterna a corriente continua en redes de sistemas PLC industriales
• Bucles internos precisos de supervisión de realimentación de tensión en estructuras de accionamiento multieje
• Procesamiento distribuido de sensores de campo mediante configuraciones de E/S Add-On de alta densidad

Especificaciones técnicas

Directrices de instalación

• Verificación de la mitigación de la corriente de irrupción: Verifique que los componentes internos de coeficiente de temperatura negativo (NTC) no estén obstruidos por restricciones de disposición térmica, para garantizar que la corriente de irrupción del campo se mantenga de forma segura por debajo del umbral de <20A.
• Puesta a tierra del limitador de transitorios: Asegúrese de que el chasis de la placa esté conectado firmemente a un sistema de puesta a tierra de fábrica de baja impedancia, para permitir que la red de limitación de 600V CC desvíe de forma segura las sobretensiones de los componentes de baja tensión.
• Protección atmosférica: Monte el conjunto dentro de una carcasa con clasificación IP que mantenga las condiciones operativas internas entre -10 degC y +60 degC y lo proteja contra condiciones de humedad con condensación.
