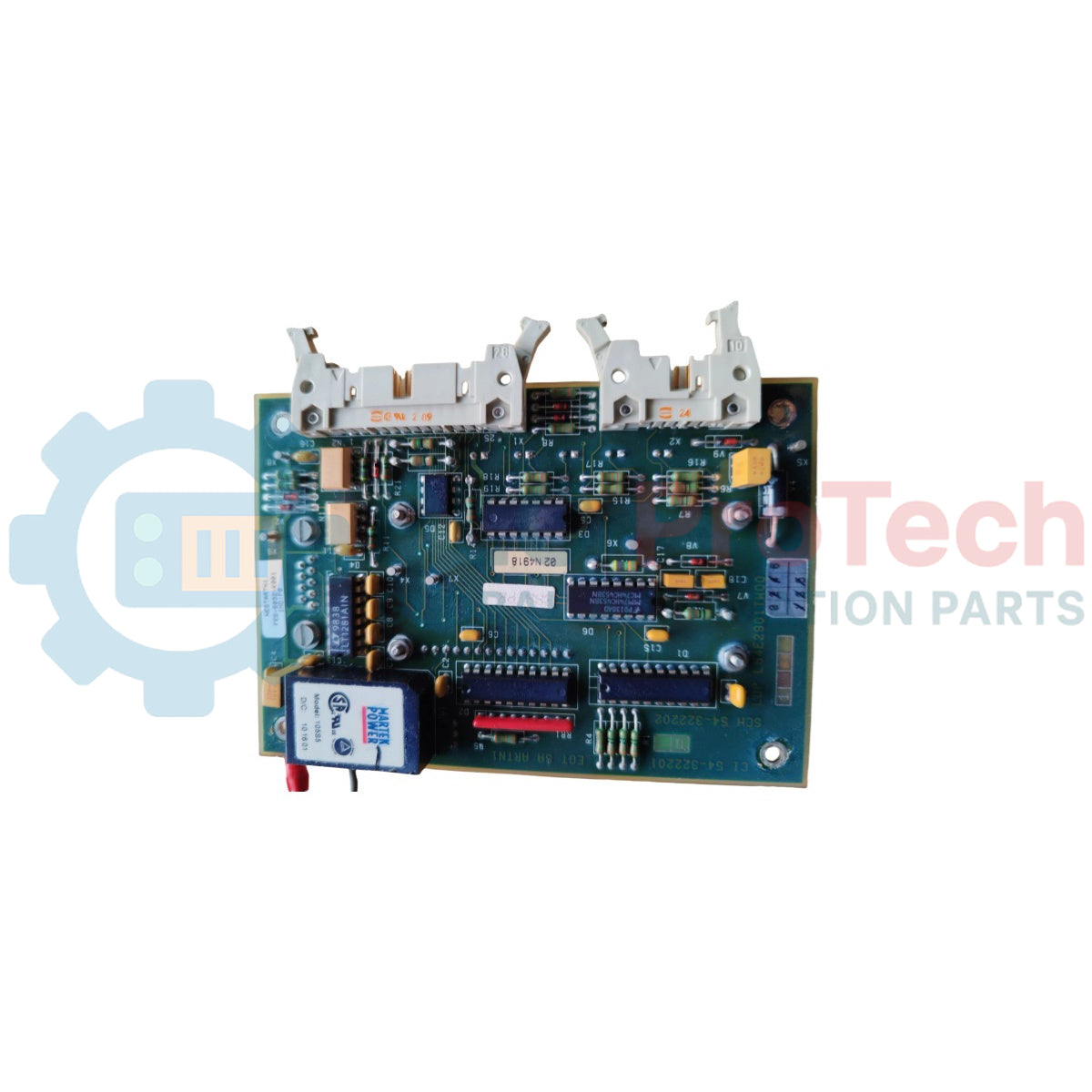

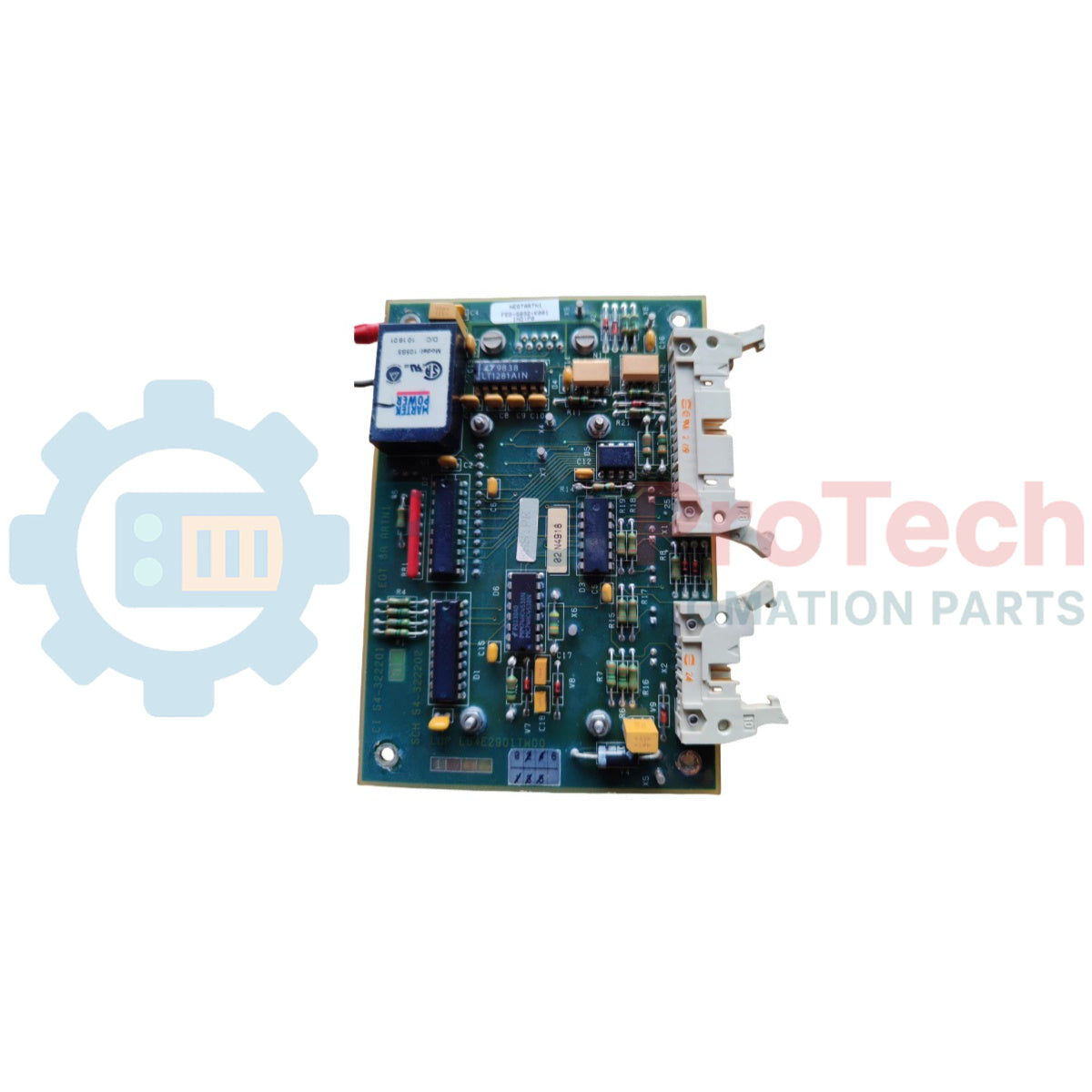

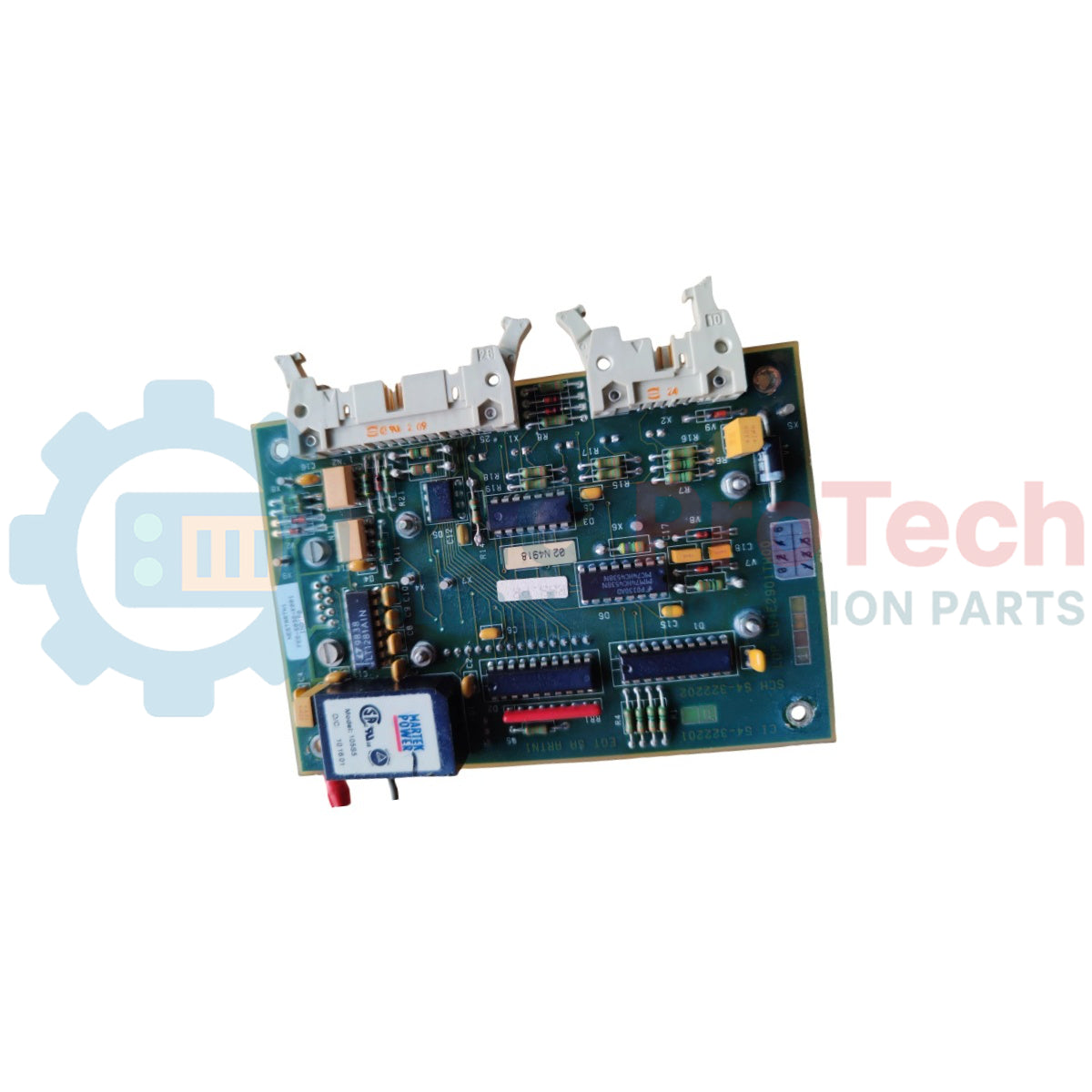

Tarjeta lógica analógica de entrada/salida ALSTOM ESVI1 L54E1100BB

Descripción del Producto

La ESVI1 (ESVI-1), identificada por el número de pieza específico L54E1100BB (L54E1100BB00), es una tarjeta de E/S vital de alta integridad diseñada para los sistemas de señalización ferroviaria y seguridad industrial críticos para la misión de ALSTOM. Como componente certificado SIL4, este módulo está diseñado para manejar lógica "vital" donde la falla segura es la prioridad absoluta. Frecuentemente desplegado en sistemas de enclavamiento y unidades de control de trenes, el ESVI1 gestiona la adquisición de señales del lado de campo a alta velocidad y la ejecución de comandos críticos para la seguridad. Al utilizar el L54E1100BB en su arquitectura de control, asegura una respuesta determinista a las condiciones del campo, cerrando efectivamente la brecha entre la instrumentación de campo y el procesamiento de lógica vital con un enfoque en la máxima seguridad operativa.

Configuración Técnica (Análisis Detallado)

El ESVI1 L54E1100BB está construido sobre una plataforma de hardware redundante y a prueba de fallos conforme a las normas CENELEC EN 5012x e IEC 61508.

• Arquitectura de Seguridad: Cuenta con una estructura lógica interna de doble canal "2 de 2". Esto asegura que cada señal de entrada sea verificada cruzadamente por rutas de procesamiento independientes antes de confirmar un estado lógico, previniendo disparos falsos o fallos inseguros.

• Aislamiento Galvánico: Proporciona un aislamiento de alto nivel de 1500 VAC entre los canales de E/S del lado de campo y el backplane del sistema, protegiendo al procesador central de bucles de tierra y transitorios eléctricos externos.

• Comunicación por Bus: Se conecta principalmente a través del SAFEBUS de ALSTOM o protocolos de backplane FIP/WorldFIP de alta velocidad, permitiendo un intercambio de datos en tiempo real con tiempos de respuesta inferiores a 10 ms.

• Salidas Vitales: Diseñado específicamente con salidas basadas en relés o colector abierto (OC) de alta seguridad que son monitoreadas para fallos de "atascado" y la integridad del circuito cruzado.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

P1: ¿Cuál es el significado de la designación "Seguridad Vital" para el ESVI1?

R1: Esto significa que el módulo está validado en hardware para funciones donde una falla podría causar consecuencias catastróficas. Utiliza auto-pruebas integradas y lógica redundante para asegurar un estado seguro bajo todas las condiciones.

P2: ¿Puede este módulo operar en gabinetes exteriores sin acondicionar?

R2: Sí, el L54E1100BB está clasificado para la Clase TX EN 50155, que soporta un amplio rango de temperatura de -40 a 70 °C, haciéndolo adecuado para bungalows de señalización junto a la vía.

P3: ¿Cómo indica el módulo una falla interna de seguridad?

R3: Los LEDs de estado en el panel frontal activarán un código específico de "FALLA" o "ERROR VITAL", y el módulo desenergizará automáticamente sus salidas de seguridad para asegurar que el sistema controlado entre en un estado seguro conocido.

Guía de Ingeniería e Instalación

• Inserción en el Backplane: Asegúrese de que el ESVI1 esté completamente insertado en el backplane SAFEBUS. Use los tornillos cautivos para asegurar el módulo; una conexión floja en una tarjeta vital puede provocar una parada de emergencia en todo el sistema debido a la pérdida de señales de latido.

• Cableado de Redundancia: Al cablear para aplicaciones SIL4, asegúrese de que la fuente de alimentación del lado de campo también sea redundante y que el cableado de entrada siga las reglas de segregación de "doble camino" para evitar fallos por modo común.

• Torque de Contacto: Para bloques de interfaz con terminales de tornillo, mantenga un torque de 0.4 Nm. Un apriete excesivo puede dañar las pistas internas calificadas para seguridad, mientras que un apriete insuficiente puede causar parpadeo de señales.
