B&R 0AC808.9-1 Switch Industrial Ethernet de 8 Puertos

Descripción del Producto

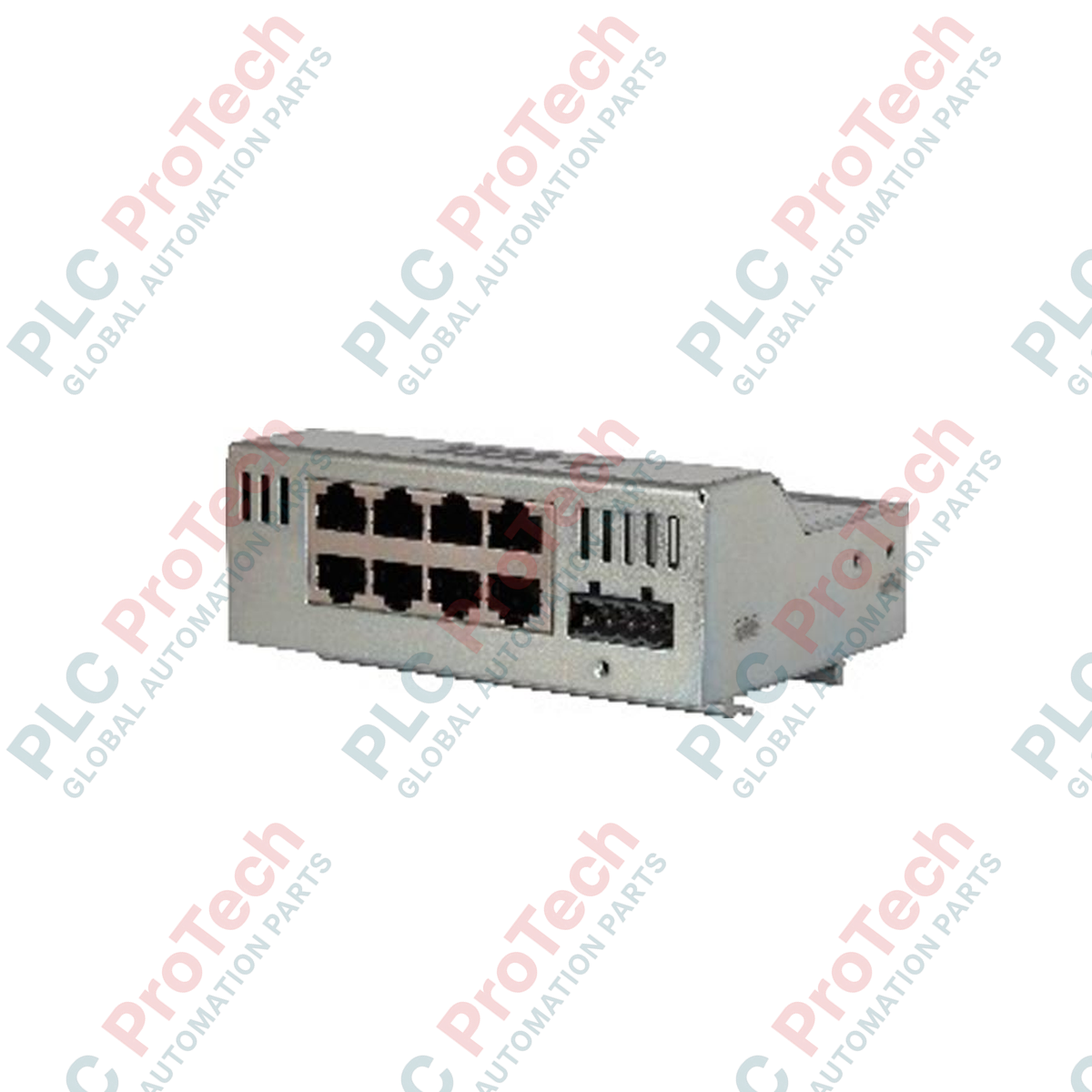

El 0AC808.9-1 (0AC808.9-1) es un conmutador Ethernet industrial compacto de 8 puertos diseñado para una conectividad robusta dentro de los ecosistemas de automatización B&R. Diseñado para entornos de fabricación de alta disponibilidad, como islas de E/S distribuidas, redes de comunicación de celdas robóticas y nodos de agregación de datos en planta, este conmutador de Capa 2 garantiza un manejo determinista de paquetes para tráfico de 10/100 Mbit/s. Al proporcionar una gestión fiable de señales a nivel de hardware y una retroalimentación diagnóstica completa mediante LEDs frontales, la unidad permite al personal de mantenimiento verificar la integridad del enlace y la carga de la red de un vistazo, minimizando el tiempo de resolución de problemas durante el tiempo crítico de producción.

Configuración Técnica

Este conmutador está construido para la durabilidad industrial, con una carcasa compacta adecuada para diversas orientaciones de montaje y entornos con alto ruido.

• Conmutación de Capa 2: Gestiona tramas Ethernet de manera eficiente a través de 8 puertos RJ45 blindados, manteniendo segmentos de comunicación estables de hasta 100 metros.

• Diagnósticos Integrados: El módulo proporciona monitoreo de estado en tiempo real. La actividad de la red se indica mediante LEDs RX (naranja), mientras que el estado del enlace y los eventos de colisión se diferencian claramente con indicadores L/C verdes y rojos.

• Instalación Flexible: Diseñado para montarse en orientaciones tanto horizontales como verticales, permitiendo una integración óptima en armarios de control con espacio limitado, manteniendo una clasificación de protección IP20.

• Eficiencia Energética: Funciona con una fuente industrial estándar de 18 a 30 VDC con un consumo máximo de energía de solo 3 W, asegurando un impacto térmico mínimo en los sistemas de refrigeración del armario.

Especificaciones Técnicas

Preguntas Frecuentes sobre Hardware Industrial

¿Qué indica un LED L/C rojo en el conmutador?

Una iluminación roja del LED L/C (Link/Collision) indica que se ha detectado una colisión en ese puerto Ethernet específico. Los eventos frecuentes de colisión suelen señalar tráfico excesivo en la red, desajustes de dúplex entre el conmutador y el dispositivo conectado, o problemas con el cableado o el blindaje defectuoso.

¿Puedo usar este conmutador para redes de control de movimiento de alta velocidad?

El 0AC808.9-1 es un conmutador industrial estándar de Capa 2. Aunque es adecuado para tráfico Ethernet general, datos de diagnóstico y comunicación HMI, siempre consulte la documentación específica de su protocolo de control de movimiento (como POWERLINK) para confirmar si un conmutador estándar cumple con los requisitos de determinismo y latencia de su sistema.

¿Cómo se alimenta el módulo en el armario de control?

La unidad acepta una fuente nominal de 24 VDC (rango de 18 a 30 VDC). Se recomienda alimentar este conmutador desde el mismo carril de alimentación regulado que su PLC o componentes de control para asegurar una tierra común compartida, lo que ayuda a suprimir bucles de tierra en las líneas de comunicación.

Directrices para la Puesta en Marcha y Seguridad en Campo

Buenas Prácticas de Cableado y Blindaje

Aunque el conmutador cuenta con puertos RJ45 blindados, el rendimiento general de la red depende de cables blindados Cat5e o Cat6 de alta calidad. Asegúrese de que los blindajes de los cables estén correctamente conectados a tierra del chasis en el punto de entrada del armario. Evite pasar cables Ethernet en paralelo con líneas de alimentación de motores de alto voltaje para prevenir ruidos inducidos, que pueden manifestarse como caídas intermitentes de enlace o errores de colisión.

Gestión Térmica y de Espacio

El 0AC808.9-1 no tiene ventilador y depende de la convección natural. Asegúrese de que las ranuras de ventilación en la carcasa no estén obstruidas por ductos de cables o grandes racimos de cables. Mantenga un espacio libre de al menos 20 mm alrededor del dispositivo para garantizar que la disipación de potencia de 3 W no cause calentamiento localizado, especialmente cuando la unidad está montada verticalmente en un armario de alta densidad.

Monitoreo Diagnóstico Durante el Arranque

Durante la puesta en marcha inicial, observe el LED "OK" (naranja) para confirmar que el regulador de voltaje interno funciona correctamente. Si el conmutador no se inicializa, verifique que el voltaje de entrada no caiga por debajo de 18 VDC. Use los diagnósticos LED para mapear cada cable; si un LED RX (naranja) parpadea constantemente en un puerto donde no se espera actividad, investigue ese nodo por un posible bucle de red o tormenta de broadcast.
