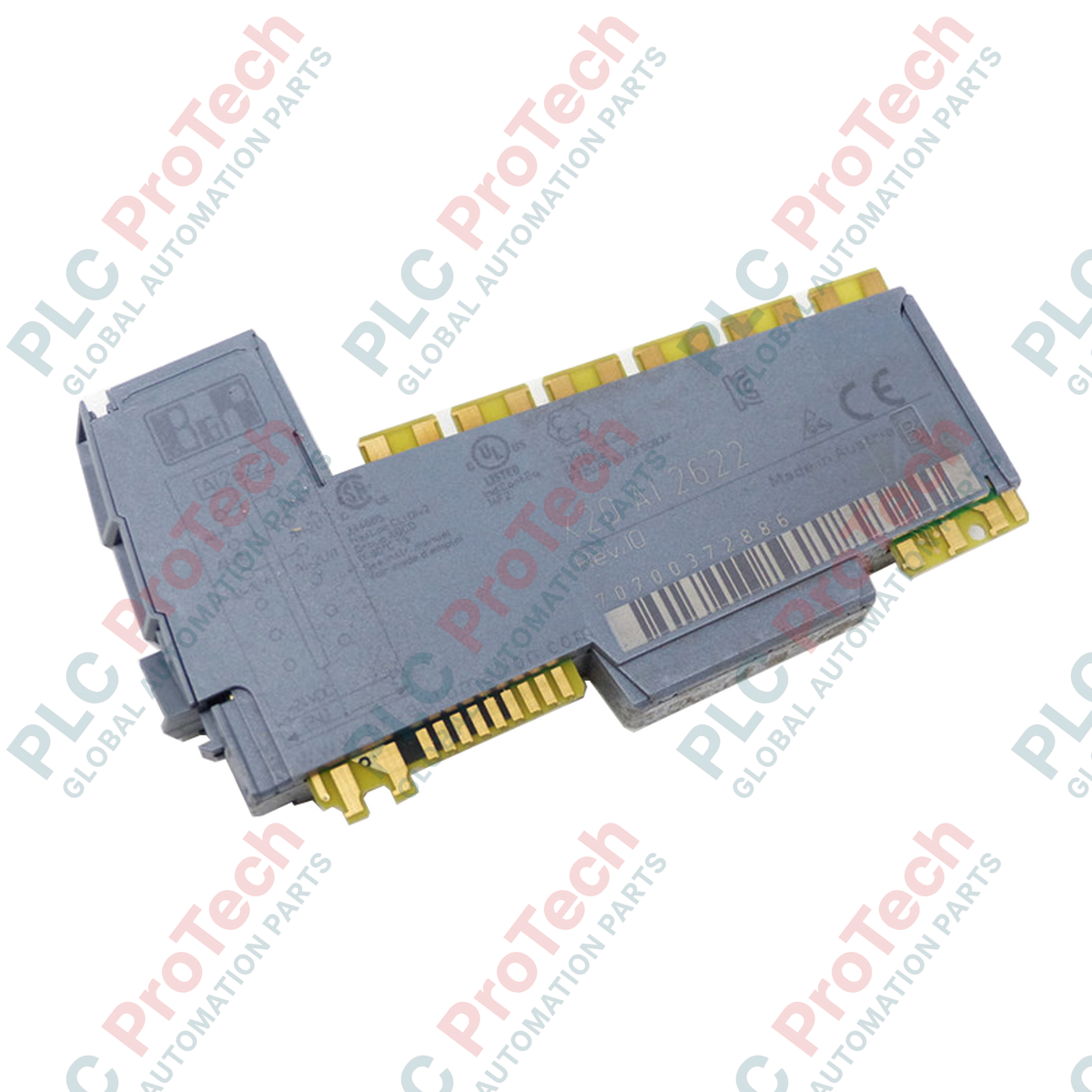

Módulo de entradas analógicas multifunción de 2 canales B&R X20AI2622 de la serie X20

Descripción general del producto

El X20AI2622 (X20AI2622) es un módulo de entradas analógicas de alta precisión del sistema B&R X20, diseñado para la adquisición de señales de alta resolución en entornos industriales exigentes. Este módulo multifunción cuenta con 2 entradas analógicas que se pueden configurar individualmente para medir tensión ($\pm$10 V) o corriente (de 0 a 20 mA / de 4 a 20 mA). Con una resolución de 12 bits y capacidades avanzadas de filtrado, el X20AI2622 es un componente esencial para supervisar variables críticas del proceso, como presión, temperatura y caudal, en sectores como la fabricación farmacéutica, el mecanizado CNC de precisión y la automatización de centrales eléctricas. Su diseño compacto en formato X20 permite una integración fluida en pilas de E/S existentes, proporcionando adquisición de datos de alta densidad con un consumo energético mínimo.

Configuración técnica

La arquitectura de hardware del X20AI2622 está diseñada para ofrecer versatilidad y un bajo consumo energético, ya que solo consume 0.01 W del bus interno. Cuenta con dos canales independientes que pueden gestionar señales de tensión bipolar o lazos de corriente unipolares, lo que proporciona flexibilidad para distintos tipos de sensores. El módulo incluye diagnósticos completos de estado, con indicadores LED específicos para la función de E/S de cada canal, el estado general de funcionamiento y el estado del módulo. Para las mediciones de corriente, el módulo ofrece una baja resistencia de entrada para garantizar la precisión de la señal, mientras que las mediciones de tensión se benefician de una alta impedancia de entrada que evita la carga de la señal. La integración de filtros digitales permite suprimir las interferencias de 50/60 Hz, garantizando lecturas estables en entornos con ruido eléctrico.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo cambio entre las mediciones de tensión y corriente en el X20AI2622?

El modo de medición de cada canal se configura mediante software en B&R Automation Studio. No se necesitan puentes físicos en el módulo; el hardware ajusta automáticamente el circuito de entrada interno según los parámetros establecidos en la configuración de E/S del proyecto.

¿Qué ventajas ofrece la resolución de 12 bits para la detección industrial?

Una resolución de 12 bits proporciona 4.096 pasos distintos en todo el rango de señal. Para una señal de 4 a 20 mA, esto permite al módulo detectar cambios de tan solo aproximadamente 0.0039 mA, lo que garantiza un control de alta precisión para lazos de proceso sensibles, como el posicionamiento de válvulas proporcionales o la medición de peso.

¿Puede este módulo detectar un cable roto en un lazo de sensor de 4 a 20 mA?

Sí. Cuando se configura para el rango de 4 a 20 mA, el módulo puede detectar si la señal cae por debajo del umbral de 4 mA. Esta condición se comunica al PLC mediante los registros de diagnóstico del módulo, lo que permite identificar inmediatamente circuitos abiertos o fallos del sensor.

Guía de ingeniería e instalación

• Apantallamiento y supresión de ruido: Para mantener la precisión de la conversión analógica a digital de 12 bits, utilice siempre cables apantallados de pares trenzados. El apantallamiento debe conectarse a la tierra funcional (FE) mediante los terminales de apantallamiento del sistema X20. Esto es especialmente importante cuando las líneas de señal pasan cerca de variadores de frecuencia (VFD) o bancos de relés de alta tensión.

• Selección del bloque de terminales: El X20AI2622 suele utilizarse con un bloque de terminales de 12 pines (por ejemplo, X20TB12). Asegúrese de que el punto de referencia común de los lazos de corriente esté cableado correctamente según el diagrama de cableado de B&R para evitar lazos de tierra que puedan introducir errores de desplazamiento en la medición.

• Disipación del calor y montaje: Aunque el módulo consume muy poca energía (0.8 W internos), debe montarse horizontalmente siempre que sea posible para facilitar la convección natural. En bastidores de alta densidad, evite colocar el módulo analógico inmediatamente junto a módulos de salidas digitales de alta corriente para impedir que la deriva térmica afecte a la precisión analógica.
