Módulo base de bus PLC compacto B&R X20BB57 Serie X20

Descripción del Producto

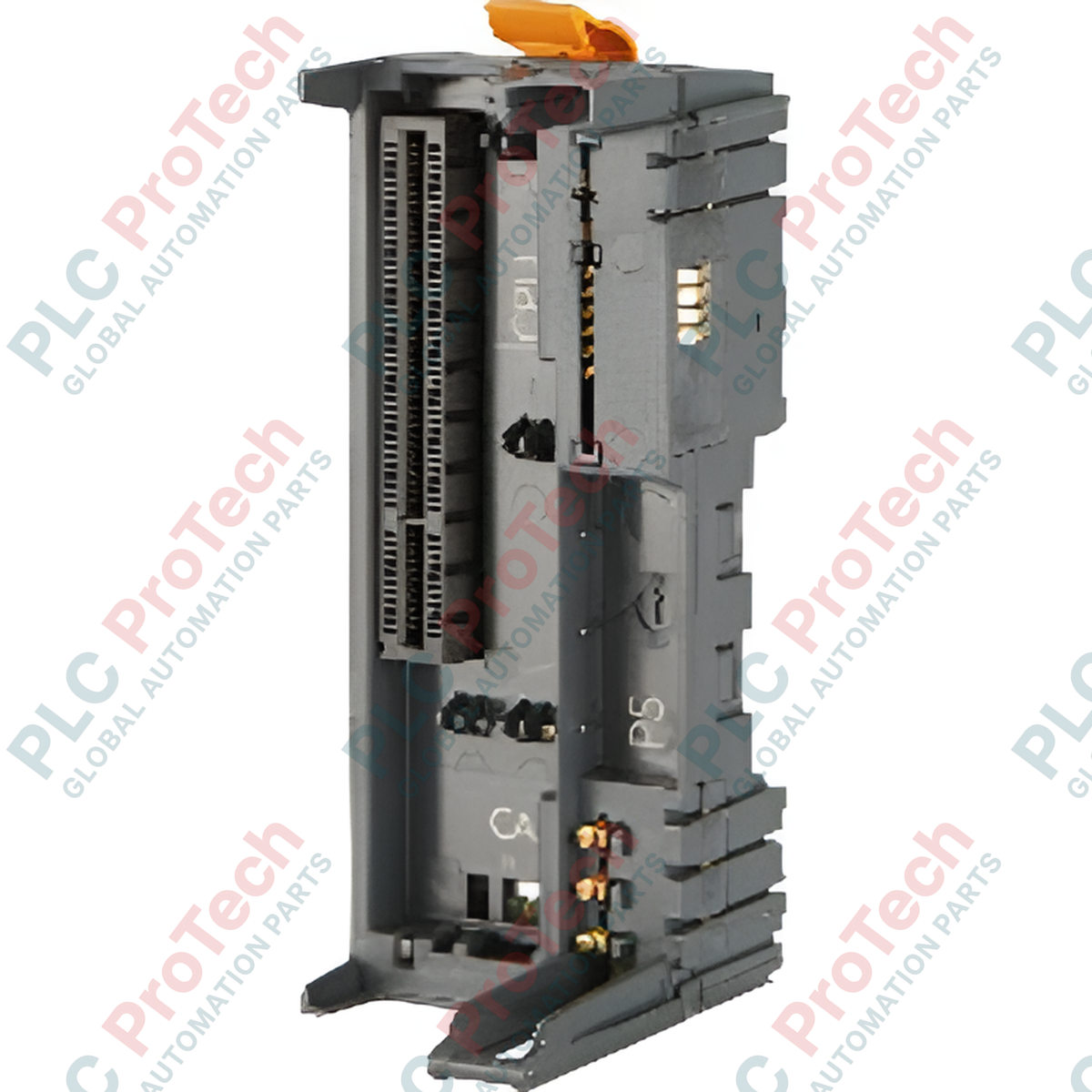

El X20BB57 (X20BB57) funciona como la base fundamental de hardware para la serie de PLC Compact-S X20 de B&R. Este módulo de bus especializado actúa como el backplane tanto para el procesador PLC Compact-S como para su módulo de fuente de alimentación asociado, facilitando una comunicación y distribución de energía sin interrupciones. Diseñado para maximizar el espacio en el panel sin sacrificar la conectividad, el X20BB57 incluye interfaces físicas integradas para 1x RS232 y 1x bus CAN. Diseñado para un despliegue industrial versátil, soporta un amplio rango de temperatura de operación de -25 a 60 °C, convirtiéndolo en una columna vertebral confiable para sistemas de control descentralizados en manufactura, gestión energética y automatización móvil.

Configuración Técnica

La arquitectura del X20BB57 está optimizada para una integración de perfil bajo, con un consumo de energía en el lado lógico de solo 0.55 W. Proporciona una infraestructura eléctrica robusta capaz de manejar una carga de contacto de 10 A para la distribución de alimentación de E/S a un voltaje nominal de 24 VDC. Una característica técnica clave de este módulo es que el bus interno, el bus CAN y las interfaces RS232 no están eléctricamente aislados entre sí; comparten un potencial común, lo que simplifica las estrategias de puesta a tierra en nodos de control localizados. El módulo está completamente calificado para operación en altitudes elevadas, soportando instalaciones hasta 2000 m sin reducción de capacidad, y está protegido según la norma IP20 para instalación en gabinetes industriales estándar.

Especificaciones Técnicas

Preguntas Técnicas Frecuentes

¿El X20BB57 proporciona aislamiento entre el bus CAN y los puertos RS232?

No, según las especificaciones técnicas, el bus interno, el bus CAN y las interfaces RS232 no están aislados entre sí. Los ingenieros deben asegurarse de que los dispositivos conectados compartan un potencial de tierra compatible para evitar bucles de tierra o errores de comunicación.

¿Cómo afecta la altitud de instalación al rendimiento de este módulo de bus?

Para instalaciones entre 0 y 2000 m sobre el nivel del mar, no hay limitación de rendimiento. Para elevaciones superiores a 2000 m, la temperatura máxima ambiente de operación debe reducirse 0.5 °C por cada 100 m adicionales de altitud para compensar la menor densidad del aire y la eficiencia de enfriamiento.

¿Es posible montar el X20BB57 en orientación vertical?

Sí, el módulo soporta montaje tanto horizontal como vertical. Sin embargo, el montaje vertical reduce la temperatura máxima permisible de operación de 60 °C a 50 °C para asegurar una disipación pasiva de calor adecuada a través de las ranuras de ventilación del módulo.

Guía de Ingeniería e Instalación

• Puesta a tierra y protección de interfaces: Dado que las interfaces RS232 y bus CAN comparten un potencial común, es fundamental usar cables apantallados para todas las líneas de comunicación. La pantalla debe conectarse a una tierra funcional (FE) de baja impedancia en el punto de entrada del gabinete de control para proteger los circuitos no aislados de interferencias electromagnéticas externas (EMI).

• Planificación térmica para uso en altitud elevada: Al desplegar el X20BB57 en entornos de gran altitud (por ejemplo, turbinas eólicas en cimas de montaña o operaciones mineras por encima de 2000 m), calcule cuidadosamente la reducción de temperatura. Si el ambiente local alcanza 40 °C a 4000 m, la reducción de 10 °C (0.5 °C * 20 segmentos de 100 m) significa que el módulo está operando cerca de su límite térmico superior.

• Integridad de la conexión del bus: Asegúrese de que los módulos PLC Compact-S y de fuente de alimentación estén completamente insertados y que los mecanismos de bloqueo estén activados. El X20BB57 gestiona el riel de alimentación de E/S de 10 A; cualquier conexión floja puede provocar calentamiento localizado o pérdida intermitente de energía a los módulos de E/S conectados al enlace X2X.
