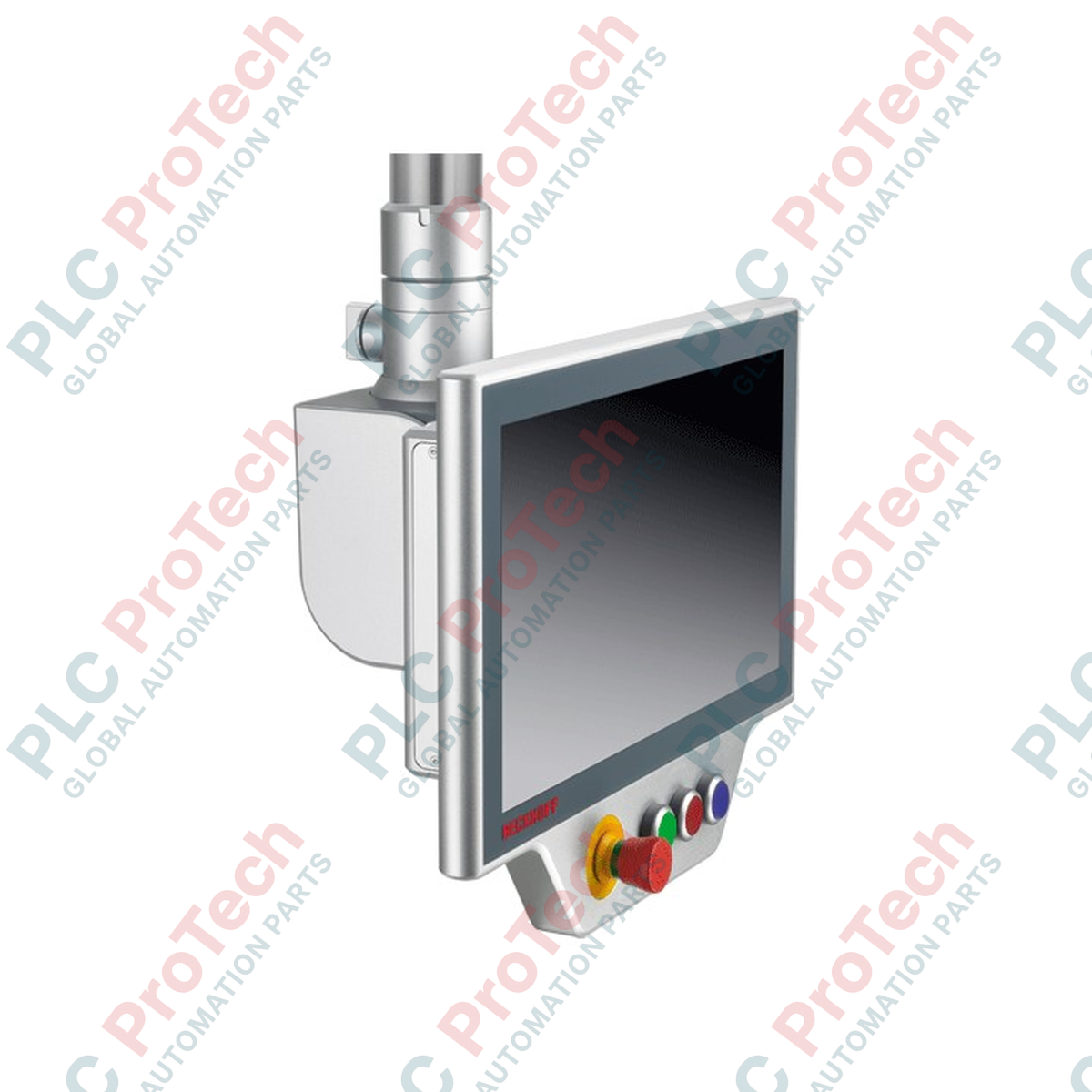

Extensión compacta de pulsadores Beckhoff C9900-G055 para paneles de control apaisados

Descripción

Diseñado específicamente para la integración física de sistemas debajo de los paneles de control multitáctiles CP39xx y los Panel PCs CP32xx-1600 o CP37xx-1600 en orientación horizontal, el Beckhoff C9900-G055 proporciona una interfaz de operador mecánica, táctil y robusta para acciones de control manual críticas para la seguridad y de alta frecuencia. Al combinar la conmutación mecánica directa con interfaces de bus industriales estándar, esta extensión conecta el control físico del operador con entornos de visualización basados en software. El panel incorpora componentes duraderos de la serie RAFI RAFIX 22FS+, incluido un actuador de parada de emergencia dedicado y de alta fiabilidad. Al enrutar los contactos de apertura críticos para la seguridad de forma independiente del bus USB del sistema, el dispositivo mantiene el máximo cumplimiento físico con las especificaciones modernas de seguridad funcional y, al mismo tiempo, simplifica considerablemente la complejidad general de la disposición de montaje del panel.

Características principales

• Factor de forma optimizado: Diseñado para el montaje horizontal directamente debajo de paneles multitáctiles orientados horizontalmente.
• Interruptores de teclas de alta respuesta táctil: Equipado con robustos interruptores de teclas redondos RAFI RAFIX 22FS+ de 30 mm para proporcionar una respuesta física clara durante la activación.
• Indicación de estado integrada: Cada pulsador estándar incorpora una lámpara de señal integrada controlable mediante USB.
• Seguridad física dedicada: Incorpora 1 robusto botón de parada de emergencia RAFI RAFIX 22FS+ con vías redundantes para los contactos de seguridad.
• Comunicación de doble vía: Las teclas estándar se comunican mediante USB (1 contacto de interruptor y controlador LED) y mediante un conector circular de 19 pines cableado, para ofrecer una flexibilidad absoluta de señal.
• Sistema de etiquetado personalizado: Diseñado con ranuras para insertos que permiten etiquetar directamente las tapas de los pulsadores y establecer designaciones personalizadas específicas para cada aplicación.

Aplicaciones

• Líneas de montaje de automóviles: Estaciones de control manual localizadas que requieren una interacción física directa con la parada de emergencia.
• Control de maquinaria pesada: Integración debajo de paneles multitáctiles para secuencias manuales continuas de avance gradual o búsqueda de origen.
• Visualización de plantas de proceso: Anulaciones cableadas para válvulas o sistemas de bombas críticos para la seguridad, junto con HMI gráficas dinámicas.
• Paneles farmacéuticos y para salas blancas: Ejecución robusta con clasificación IP para operaciones en las que los operadores llevan guantes protectores gruesos.

Especificaciones técnicas

Conexiones e interfaces

El C9900-G055 utiliza una disposición de conexión de doble canal muy fiable, diseñada para satisfacer tanto las HMI no críticas como las arquitecturas de hardware críticas para la seguridad.

Conclusiones prácticas de ingeniería

Modelos alternativos y compatibilidad

El C9900-G055 tiene un perfil físico personalizado únicamente para paneles multitáctiles apaisados. Asegúrese de no intentar instalar esta extensión en paneles antiguos de una sola pulsación ni en sistemas orientados en vertical, ya que los soportes de alineación físicos y los perfiles de sellado de poliuretano no coinciden. Para los modelos verticales, consulte las configuraciones correspondientes del sufijo de extensión vertical.

Errores de aplicación y notas de ingeniería

Al enrutar señales en sistemas críticos para la seguridad, evite siempre conducir el circuito de parada de emergencia a través de la ruta USB. La conexión USB es exclusivamente para la retroalimentación HMI no relacionada con la seguridad (estado de la lámpara indicadora y pulsadores de estado del operador). Los circuitos físicos NC de seguridad deben pasar directamente por el conector circular de 19 pines hasta relés de seguridad certificados o entradas de PLC de seguridad (como los terminales Beckhoff TwinSAFE EL6900).

Consejos de puesta en servicio y cableado

Para garantizar la clasificación de protección IP65 del conjunto del panel después de la conexión mecánica, asegúrese de que la interfaz de la junta personalizada esté perfectamente plana y sin torsiones antes de apretar los tornillos de conexión. Apriete sistemáticamente los tornillos de montaje mecánico desde el centro hacia afuera para garantizar una presión uniforme sobre el sello de goma.

Directrices de instalación

1. 1

   Limpie y compruebe cuidadosamente las superficies de sellado de integración situadas en la parte inferior del panel multitáctil apaisado y en la parte superior de la carcasa C9900-G055.

2. 2

   Coloque uniformemente la junta de poliuretano dentro del canal especializado. No estire ni corte la junta durante el montaje.

3. 3

   Acople mecánicamente la extensión del pulsador a la base del chasis del panel y asegure los tornillos hexagonales internos con las especificaciones de par de apriete de montaje recomendadas por el fabricante original.

4. 4

   Conecte el cable circular de 19 pines, asegurando firmemente el anillo de bloqueo para conservar la clasificación IP; después, conecte directamente la conexión de bus USB auxiliar al puerto del controlador del PC de panel host.
