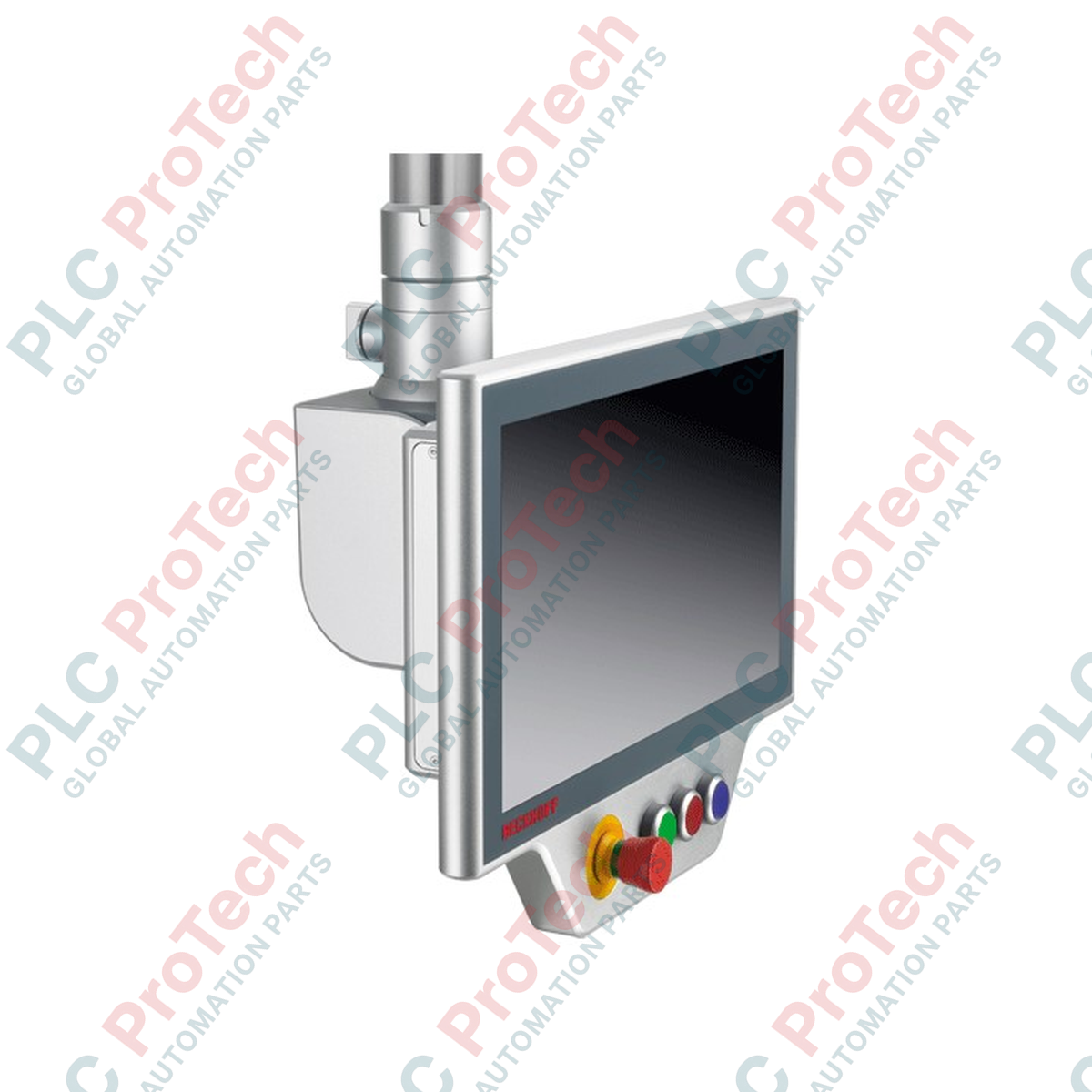

Beckhoff C9900-G057 Extensión de botones para paneles PC CP39xx y CP32xx/CP37xx

Descripción

Diseñado para la integración mecánica directa con dispositivos de control multitáctiles de formato apaisado, el Beckhoff C9900-G057 proporciona una interfaz de control táctil para el operador destinada a los paneles de control CP39xx y a los Panel PCs CP32xx-1600 y CP37xx-1600. Montado horizontalmente debajo de la unidad de visualización principal, este módulo de expansión robusto proporciona elementos de control físicos directamente en la interfaz a nivel de máquina. La inclusión de teclas físicas de alta integridad, junto con un circuito integrado de parada de emergencia, garantiza una entrada de comandos del operador altamente fiable y el cumplimiento de las arquitecturas de seguridad a nivel del equipo.

Características principales

• Hardware de interruptores de teclas de alta calidad: Utiliza pulsadores RAFI RAFIX 22FS+ redondos y robustos de 30 mm, equipados con lámparas de señalización integradas.
• Actuador de seguridad dedicado: Incorpora un botón de parada de emergencia RAFI RAFIX 22FS+ centralizado y de alta visibilidad, con contactos normalmente cerrados de apertura forzada.
• Etiquetado personalizable: Incluye etiquetas insertables para las tapas de los botones individuales, lo que permite una configuración personalizada in situ y una identificación operativa clara.
• Vías de interfaz de doble canal: Diseño flexible que permite que los contactos de los interruptores se comuniquen de forma independiente mediante USB o se enruten a través de un conector redondo centralizado de 19 pines.
• Carcasa industrial reforzada: Diseñada para fijarse perfectamente a paneles multitáctiles compatibles con brazos de montaje, manteniendo su clasificación IP industrial y sus perfiles mecánicos.

Aplicaciones

• Líneas de ensamblaje de automóviles y estaciones maestras de control de celdas de trabajo robotizadas.
• Consolas de control de máquinas herramienta que requieren mecanismos físicos dedicados para iniciar el ciclo y detener la máquina en caso de emergencia.
• Entornos de embalaje y manipulación de materiales que requieren entradas del operador con alta respuesta táctil.

Especificaciones técnicas

Observaciones empíricas de ingeniería

Modelos alternativos y compatibilidad

El C9900-G057 está dimensionado específicamente para las configuraciones físicas con orientación horizontal de los formatos CP39xx, CP32xx-1600 y CP37xx-1600. No puede adaptarse a variantes con orientación vertical ni a paneles multitáctiles de generaciones anteriores sin una personalización estructural considerable y la pérdida de la integridad IP de la carcasa. Verifique siempre que el ancho físico coincida con el de su modelo de monitor específico antes de la instalación.

Errores de aplicación y notas de ingeniería

Al utilizar el canal USB para la retroalimentación del estado de las lámparas de señalización y el seguimiento de interruptores de teclas secundarios, asegúrese de que el sistema operativo del PC esté configurado para impedir los modos de ahorro de energía de suspensión selectiva de USB. Si el sistema operativo host pone en suspensión el concentrador raíz USB, las indicaciones LED y las pulsaciones de teclas no cableadas directamente sufrirán interrupciones de comunicación. Los contactos de parada de emergencia relacionados con la seguridad deben permanecer cableados directamente a través de la interfaz de 19 pines hacia el controlador de seguridad o el relé de seguridad.

Consejos de puesta en marcha y cableado

Para garantizar la compatibilidad electromagnética, el conjunto de cables circular de 19 pines debe estar completamente blindado, con la pantalla conectada directamente a la carcasa del conector. Asegúrese de que el PC de panel y la carcasa de la extensión del pulsador estén conectados a tierra en común mediante el mecanismo del brazo de montaje. Las correas de conexión a tierra deben unir la junta física entre la carcasa de la extensión y el panel multitáctil para minimizar las diferencias de potencial transitorias.
