Descripción

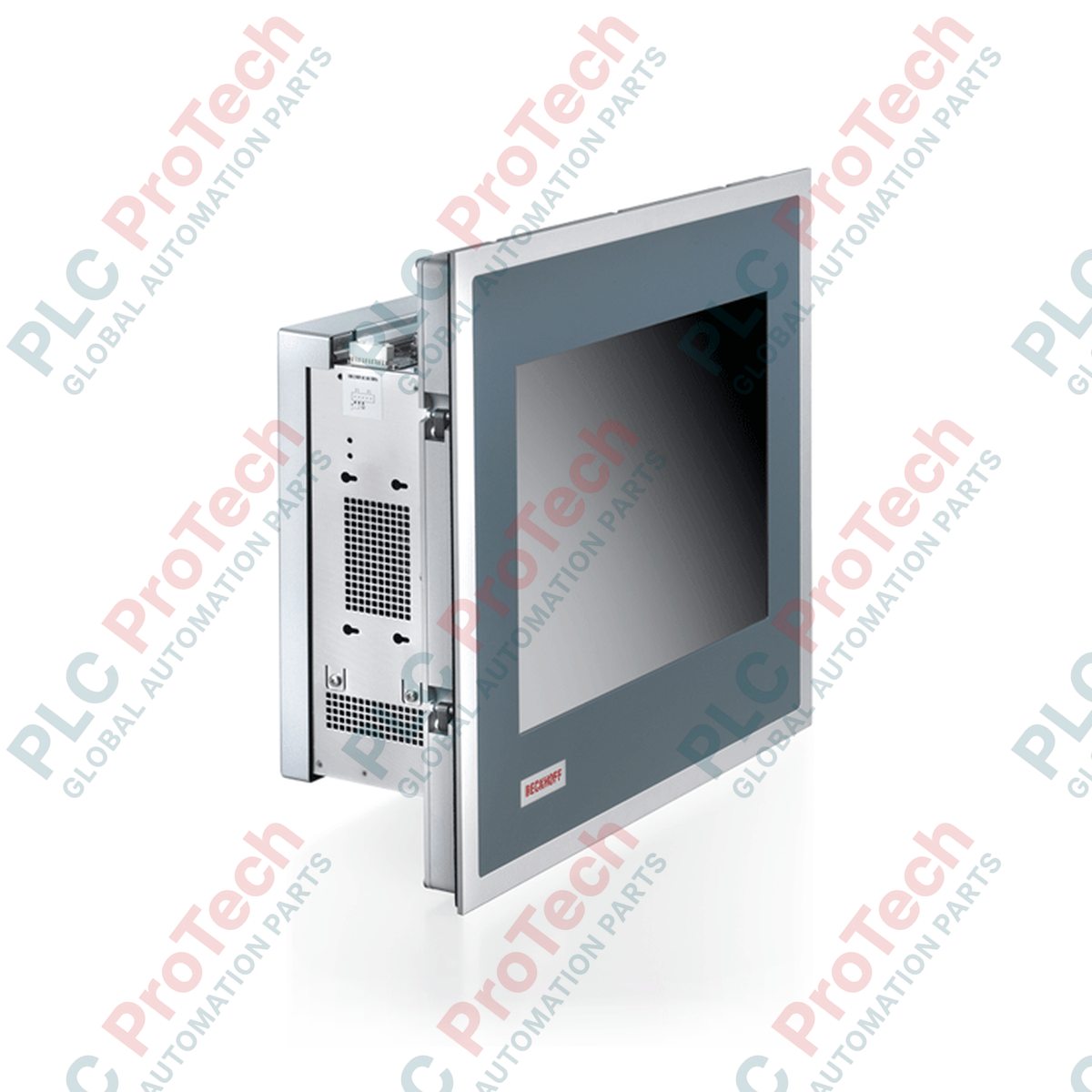

Diseñado para tareas exigentes de control de máquinas y visualización en entornos industriales hostiles, el Beckhoff CP6522-0000-0080 es un Panel PC empotrado de alto rendimiento que combina una brillante pantalla de 15 pulgadas con una columna vertebral modular ATX altamente expandible. Esta unidad integra una pantalla de 1024 x 768 en un marco robusto diseñado para instalación directa en armarios de control, asegurando excelente visibilidad para el operador y una respuesta táctil operativa confiable. Construido para soportar operación industrial continua, su sellado frontal protege contra la entrada de líquidos mientras que la carcasa trasera alberga una placa base ATX de múltiples ranuras, proporcionando la potencia de procesamiento necesaria y capacidades modulares de expansión para aplicaciones en tiempo real de PLC, Control de Movimiento y HMI que funcionan con plataformas de software TwinCAT.
Características
- Pantalla TFT industrial de 15 pulgadas con resolución clara XGA de 1024 x 768.
- Construcción robusta con panel frontal clasificado IP65 y carcasa protectora trasera clasificada IP20.
- Carcasa ATX integrada de 7 ranuras con múltiples ranuras PCIe y PCI para tarjetas de expansión de formato largo hasta 190 mm.
- Sistema de montaje sin herramientas con palancas de sujeción extraíbles para instalación rápida y segura sin piezas sueltas.
- Doble interfaz Ethernet 100/1000BASE-T integrada para enrutamiento de red independiente y conectividad de bus de campo.
- Opciones versátiles de conexión periférica que incluyen USB 3.0 de alta velocidad, DVI, DisplayPort e interfaces seriales RS232.
Aplicaciones
- Control de máquina en tiempo real y coordinación de control de movimiento multi-eje vía EtherCAT.
- Pantalla visual principal e interfaz hombre-máquina (HMI) para líneas de producción automotriz.
- Monitoreo de procesos, registro y clientes de bases de datos SCADA en plantas de procesamiento químico.
- Controladores de celdas IO de alta densidad que requieren tarjetas físicas PCI/PCIe para captura de imagen o interfaz de bus de campo.
Especificaciones técnicas
| Parámetro de especificación |
Valor / Detalle |
| Fabricante |
Beckhoff Automation |
| Serie de modelo |
Panel PC serie CP65xx |
| Número de pieza / SKU |
CP6522-0000-0080 |
| Tamaño y resolución de pantalla |
Pantalla TFT de 15 pulgadas / 1024 x 768 píxeles |
| Tipo de carcasa |
Carcasa industrial ATX de 7 ranuras |
| Compatibilidad de placa base |
Intel Celeron, Pentium, Core i3/i5/i7 (6ª/7ª generación) |
| Ranuras de expansión PCIe/PCI |
2 x PCIe-x1, 1 x PCIe-x4, 1 x PCIe-x16, 3 x PCI (hasta 190 mm de longitud) |
| Interfaces Ethernet |
2 x interfaces RJ45 100/1000BASE-T (integradas) |
| Clase de protección frontal |
IP65 (hermético al polvo y resistente a chorros de agua) |
| Clase de protección trasera |
IP20 (protección contra contacto con dedos) |
| Temperatura de operación |
0 a 55 °C (límite de operación ambiental) |
| Temperatura de almacenamiento |
-20 a 65 °C |
| País de origen |
Alemania |
| Peso de envío (calculado) |
9,00 kg (19,84 lbs) |
| Dimensiones del paquete (calculadas) |
485 mm x 410 mm x 280 mm |
Perspectivas empíricas de ingeniería
Modelos alternativos y compatibilidad
El modelo CP6522 funciona como una alternativa de tamaño medio a los sistemas CP6502 de 12 pulgadas y CP6532 de 19 pulgadas más grandes. Al reemplazar módulos CP6522 antiguos, los ingenieros deben verificar la generación de la placa base ATX integrada. Las placas base equipadas con procesadores Intel de 6ª/7ª generación requieren licencias de tiempo de ejecución TwinCAT 3 calibradas al Nivel de Plataforma 50 (para configuraciones Celeron) o Nivel de Plataforma 80 (para configuraciones Core i7 de alta potencia). La actualización de sistemas CP65xx antiguos también puede requerir una migración de tabla de particiones (de MBR a GPT) al pasar a sistemas operativos más nuevos compatibles con UEFI, como Windows 10 IoT Enterprise.
Errores comunes en la aplicación y notas de ingeniería
Debido a que la carcasa ATX de 7 ranuras permite múltiples tarjetas de expansión, la disipación térmica interna debe gestionarse cuidadosamente. Cuando se instalan tarjetas de expansión de alta potencia o capturadoras de imagen dedicadas, la disipación pasiva del calor es insuficiente. En condiciones de alta presencia de polvo ambiental, asegúrese de que los sistemas de filtración externos del gabinete estén limpios para evitar que los ventiladores de entrada del PC aspiren partículas conductoras, lo que puede causar cortocircuitos intermitentes en las rutas expuestas de trazas PCIe.
Consejos para la puesta en marcha y el cableado
Siempre conecte a tierra el panel frontal usando la lengüeta de tierra de baja impedancia dedicada ubicada cerca del marco de montaje. Una mala conexión a tierra del chasis es la causa principal de la acumulación de estática en la superposición táctil, lo que provoca desplazamientos en la pantalla táctil o eventos de clic fantasma. Si utiliza la opción de módulo de batería UPS integrado, verifique que el controlador TwinCAT UPS esté configurado para el puerto COM o la interfaz USB correcta para garantizar una secuencia de apagado limpia durante fallos inesperados de energía en la instalación.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de iniciar la instalación, asegúrese de que todo el gabinete de control y las entradas de distribución de energía estén completamente desenergizados. Verifique que el voltaje de suministro de CA esté bloqueado y etiquetado. No aislar la energía antes de insertar tarjetas de expansión o conectar puertos de comunicación puede causar daños electrostáticos permanentes a la placa base ATX y a los circuitos internos del procesador.
-
1
Prepare el recorte en la puerta del gabinete de control con las dimensiones exactas especificadas para el chasis CP6522 de 15 pulgadas (asegúrese de que la junta de sellado esté libre de residuos).
-
2
Inserte el Panel PC en el recorte desde el lado frontal, asegurándose de que la junta de goma quede alineada y plana contra la superficie de la placa de montaje para una protección completa IP65.
-
3
Desde el interior del gabinete, empuje hacia afuera las palancas de sujeción integradas y apriételas firmemente contra la parte trasera de la puerta del gabinete para bloquear la unidad.
-
4
Conecte una correa de puesta a tierra de baja impedancia desde el terminal de tierra funcional en la carcasa hasta la barra de tierra maestra del sistema.
