Descripción

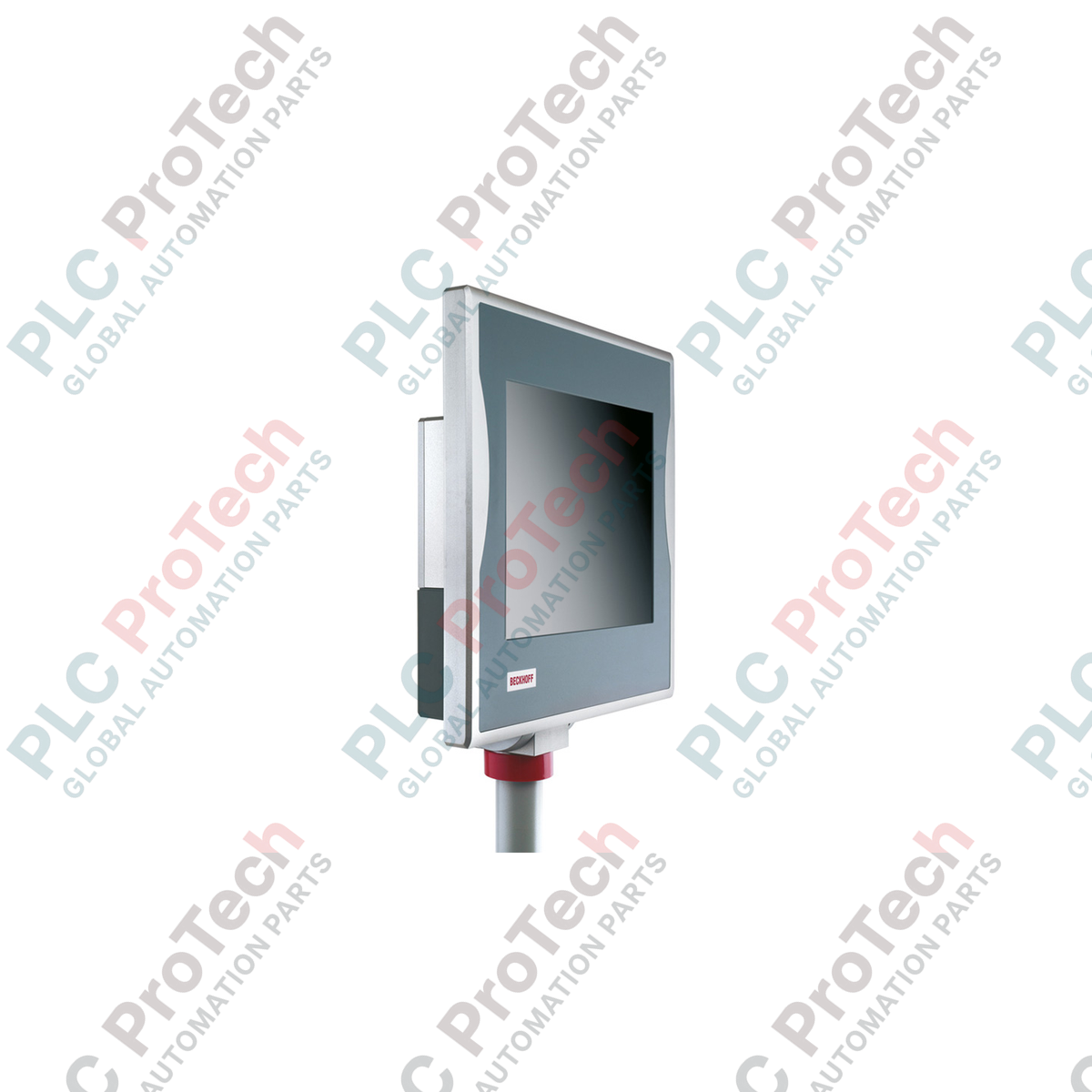

El BECKHOFF CP7223-0000-0060 es un Panel PC económico diseñado para su instalación en brazo de montaje en entornos de automatización industrial. Con una pantalla de 19 pulgadas y una resolución de 1280 x 1024, esta unidad integra el hardware de procesamiento en una robusta carcasa de aluminio diseñada para cumplir los requisitos de protección IP65. Funciona como interfaz de operador y estación de control, combinando capacidades de visualización con un rendimiento informático escalable para el funcionamiento de máquinas y plantas.

La arquitectura de la carcasa incorpora un adaptador giratorio para brazo de montaje compatible con sistemas de brazo de montaje con tubo estándar de 48 mm. La distribución interna proporciona un área de cableado exclusiva con capacidad para conectores con clasificación IP65. La refrigeración se gestiona de forma pasiva mediante una estructura de disipador térmico situada entre el panel de control y el componente de PC adicional, con el apoyo de un ventilador interno diseñado para distribuir uniformemente el calor por las paredes de la carcasa.

Características

• Pantalla de 19 pulgadas con resolución de 1280 x 1024 para una visualización clara por parte del operador
• Robusta carcasa de aluminio con clasificación IP65 para entornos industriales exigentes
• Diseñado para su instalación en brazo de montaje con adaptador giratorio
• Opciones de procesador escalables, desde Intel Celeron hasta Intel Core i7
• Compartimento de cableado integrado compatible con conectores IP65
• Disipación pasiva del calor mediante un ventilador interno de distribución térmica

Aplicaciones

• Control y visualización de máquinas herramienta
• Líneas automatizadas de fabricación y ensamblaje
• Estaciones de supervisión de procesos e interfaz de operador
• Sistemas de automatización de plantas industriales que requieren unidades HMI montadas en brazo

Especificaciones técnicas

General

De 0 a 45 °C

Pantalla táctil de un solo dedo o panel táctil

Interfaces y almacenamiento

Directrices de instalación

1. Asegúrese de que todas las fuentes de alimentación del lugar de montaje y de los equipos asociados estén desconectadas antes de comenzar la instalación.
2. Inspeccione la carcasa de aluminio, las juntas y el adaptador del brazo de montaje para detectar posibles daños sufridos durante el transporte.
3. Fije el adaptador del brazo de montaje giratorio a un sistema de brazo de montaje compatible de 48 mm, asegurándose de pasar correctamente los cables por el tubo.
4. Mantenga una distancia mínima de 20 cm (7,9 pulgadas) alrededor de la carcasa del PC para permitir una circulación de aire adecuada para la gestión térmica.
5. Pase los cables de alimentación y señales externas por el área de cableado de los conectores IP65, asegurándose de sellar correctamente todos los puntos de entrada.
6. Conecte la fuente de alimentación del SAI de 24 V CC y verifique la polaridad correcta antes de energizar el sistema.
7. Realice la puesta en servicio inicial del sistema y verifique la comunicación de red mediante los puertos Ethernet integrados.
