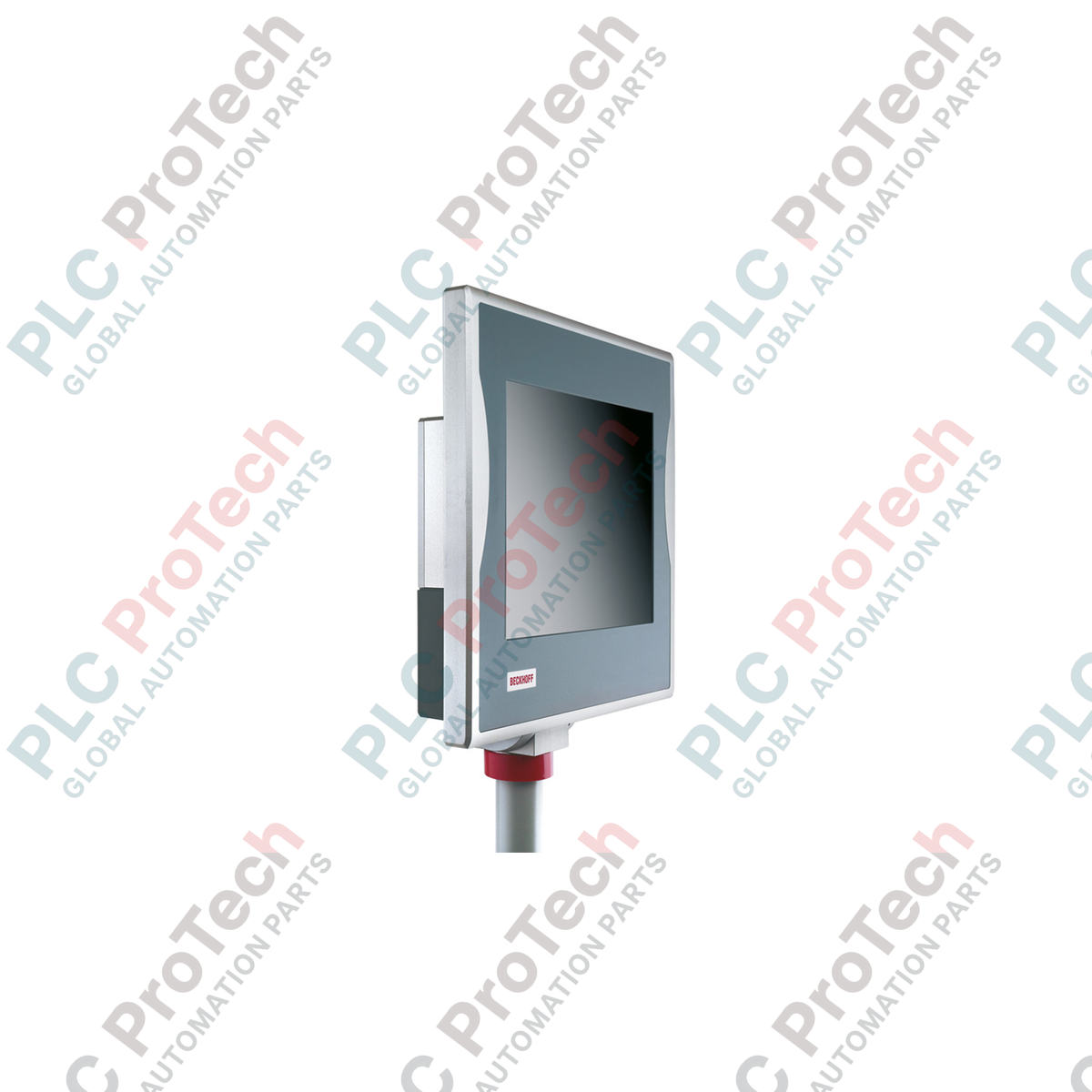

Panel PC económico Beckhoff CP7233-0002-0060 CP72xx

Descripción

Para satisfacer las exigentes necesidades de visualización y control de la automatización industrial a nivel de máquina, el Beckhoff CP7233-0002-0060 funciona como un Panel PC económico de alto rendimiento diseñado para su integración en brazos de montaje. Esta unidad de grado industrial combina una pantalla TFT de 19 pulgadas y alta resolución con una placa base de 3,5 pulgadas altamente configurable, alojada en una carcasa robusta y completamente sellada. Diseñado para soportar condiciones de funcionamiento adversas, el Beckhoff CP7233-0002-0060 utiliza aletas de refrigeración pasivas combinadas con un sistema interno de circulación para distribuir uniformemente las cargas térmicas, evitando la entrada de polvo exterior y garantizando un rendimiento de procesamiento estable.

Características principales

• Pantalla industrial de 19 pulgadas: Salida visual de 1280 x 1024 con opciones de pantalla táctil robusta de un solo dedo o panel táctil integrado.
• Protección IP65 integral: Alojado en un chasis de aluminio completamente sellado, adecuado para instalaciones alimentarias, químicas y de fabricación pesada.
• Interfaz de montaje versátil: Incluye un adaptador giratorio compatible con sistemas estándar de brazos de montaje con tubo de 48 mm de Rittal y Rolec.
• Arquitectura térmica avanzada: Estructura de disipación de calor exterior pasiva, asistida por un ventilador interno para garantizar una distribución uniforme del calor sin comprometer el sellado IP65.
• Compatibilidad con SAI integrado: Funcionalidad de fuente de alimentación ininterrumpida (SAI) integrada de 24 V CC para evitar la corrupción de datos durante apagados inesperados del sistema.

Aplicaciones

• Paneles de control del operador para maquinaria de envasado y ensamblaje de alta velocidad.
• Visualización HMI en zonas de lavado y plantas de procesamiento químico.
• Sistemas centralizados de supervisión de líneas y control supervisorio en la fabricación de automóviles.
• Nodos de ejecución distribuidos que ejecutan aplicaciones exigentes de PLC/HMI TwinCAT.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas de ingeniería empíricas

Modelos alternativos y compatibilidad

Al implementar el CP7233-0002-0060, asegúrese de que la plataforma TwinCAT instalada coincida con el nivel de procesador correspondiente. Las configuraciones con Intel Celeron utilizan niveles de plataforma estándar TC2/TC3 (por ejemplo, Level 50), mientras que las unidades de procesamiento Core i7 actualizadas requieren licencias de ejecución de nivel superior (por ejemplo, Level 80). Las revisiones de hardware que utilizan generaciones de procesadores diferentes requieren una verificación estricta de la compatibilidad de la imagen instalada de Windows Embedded o Windows 10 IoT antes de realizar sustituciones en campo.

Errores de aplicación y notas de ingeniería

Aunque la carcasa exterior tiene una clasificación IP65, el rendimiento térmico depende de una instalación física adecuada. Los ingenieros deben mantener un espacio libre mínimo de 20 cm (7,9 pulgadas) alrededor de las estructuras de disipación térmica de la unidad. Obstruir las columnas del disipador térmico del conjunto trasero puede activar la limitación protectora de la CPU bajo cargas computacionales intensas o en entornos industriales con una temperatura ambiente de hasta 45 °C.

Consejos para la puesta en servicio y el cableado

Los problemas de sensibilidad táctil y las anomalías de ruido transitorio en las interfaces del bus de campo suelen deberse a una puesta a tierra incorrecta del chasis. El adaptador del brazo de montaje giratorio debe mantener un contacto continuo y limpio de metal con metal con el brazo de soporte. Asegúrese de retirar la pintura o los recubrimientos protectores en polvo de las placas de montaje en los puntos de contacto de puesta a tierra y utilice cables Ethernet apantallados estándar para aislar las comunicaciones del ruido de los accionamientos de motor.
