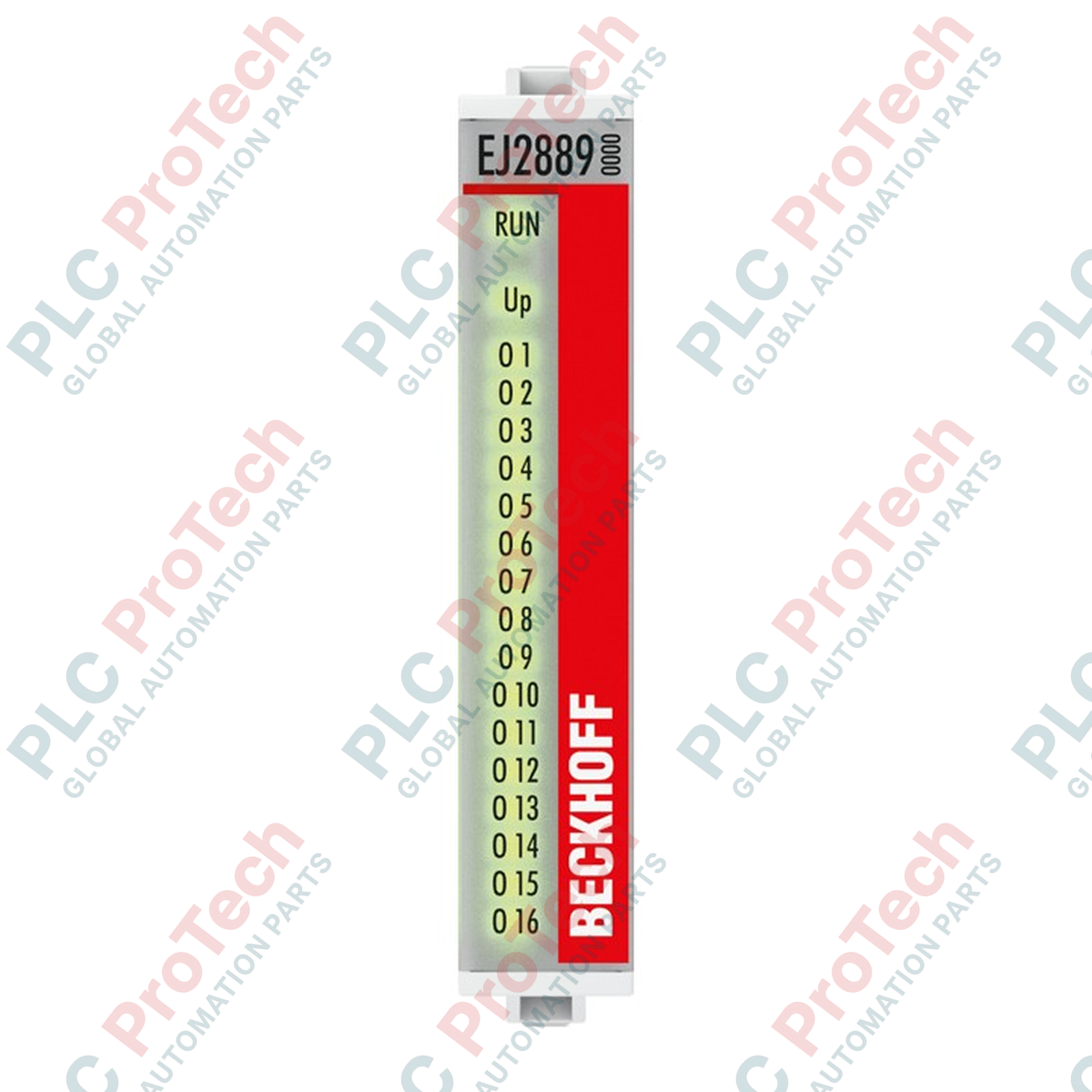

Módulo enchufable EtherCAT de salida digital de 16 canales EJ2889 BECKHOFF

Descripción general del producto

El EJ2889 (EJ2889) es un módulo enchufable EtherCAT de alta densidad, diseñado para entornos de automatización industrial a gran escala que requieren capacidades precisas de conmutación a tierra. Como parte de la serie EJ de Beckhoff, este módulo de salida digital de 16 canales está diseñado para conectar el control IPC de alto rendimiento con la distribución modular de señales. Al utilizar el protocolo EtherCAT, garantiza una sincronización de nivel de microsegundos, lo que lo hace indispensable en líneas de envasado de alta velocidad, la fabricación de semiconductores y celdas de ensamblaje complejas. Su formato compacto reduce significativamente el espacio ocupado en el armario, mientras que su diseño protegido contra cortocircuitos garantiza el máximo tiempo de actividad del sistema en redes de distribución de 24 VCC.

Arquitectura del hardware y lógica funcional

El EJ2889 se distingue por su exclusiva lógica de conmutación a tierra (0 VCC) , esencial para determinadas cargas electrónicas y tipos de sensores que requieren conmutar una ruta de retorno común. A diferencia de las salidas estándar de fuente, el EJ2889 conmuta el potencial negativo, ofreciendo una solución robusta para diversos tipos de cargas, incluidas cargas óhmicas, inductivas y de lámpara.

El módulo está integrado en el segmento de comunicación E-bus y consume normalmente 130 mA  para la lógica interna, al tiempo que mantiene un aislamiento eléctrico de 500 V  entre el potencial de campo y el E-bus. Este aislamiento galvánico protege los componentes sensibles del PLC situados aguas arriba frente a las interferencias eléctricas del lado de campo. Con tiempos de conmutación de tan solo 50 microsegundos (TON), está optimizado para aplicaciones de activación de alta frecuencia en las que los sistemas tradicionales basados en relés fallarían debido a la latencia y al desgaste mecánico.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿En qué se diferencia la conmutación a tierra del EJ2889 de las salidas digitales estándar?

Las salidas estándar (de suministro) conmutan la línea de +24 VCC hacia la carga. El  EJ2889 conmuta la línea de 0 VCC (tierra). Esto es fundamental para controlar determinados circuitos electrónicos o hardware antiguo que utiliza un riel positivo constante y requiere una tierra conmutada para cerrar el circuito.

¿Es compatible el EJ2889 con cargas inductivas, como los solenoides?

Sí. El módulo está diseñado para cargas inductivas, con una capacidad integrada de energía de corte de  < 100 mJ por canal. Sin embargo, en conmutaciones inductivas de alta frecuencia, asegúrese de que la energía de retorno no supere este límite para evitar la sobrecarga térmica.

¿Qué ocurre durante un cortocircuito en la salida?

El  EJ2889 incorpora protección contra cortocircuitos. Si se detecta un fallo, la corriente se limita (normalmente a < 7 A) para evitar daños en la pista interna y en la carga conectada, y se recupera automáticamente una vez que se elimina la condición de fallo.

Pautas de instalación y cableado

• Integridad de la señal: Para minimizar las interferencias electromagnéticas (EMI), asegúrese de que la alimentación de campo de 24 VCC esté adecuadamente desacoplada y de que los cables de señal estén alejados de los cables de los motores de CA de alta tensión.

• Gestión térmica: Al operar simultáneamente los 16 canales con la carga máxima de  0,5 A , asegúrese de que haya suficiente circulación de aire dentro de la carcasa. El módulo está clasificado para  de -25 a +60 grados C, pero mantener una temperatura interna estable del armario de 40 grados C prolongará significativamente la vida útil de los componentes.

• Asignación de pines: Compruebe dos veces la asignación de señales en la placa de distribución de señales (nivel enchufable). Conectar incorrectamente una carga de suministro a este módulo de conmutación a tierra provocará un estado de «normalmente encendido» o una posible avería del circuito.

Durabilidad y rendimiento industriales

El  EJ2889 está diseñado para soportar las exigencias de las plantas industriales modernas. Cumple con la norma  EN 60068-2-6 de resistencia a las vibraciones y con la norma  EN 60068-2-27 de resistencia a los impactos, por lo que es adecuado para montarlo directamente en piezas móviles de maquinaria o en entornos con muchas vibraciones, como trituradoras mineras o alimentadores vibratorios. Su clasificación IP20 requiere instalarlo en un armario de control protegido, donde aprovecha el bus posterior EtherCAT para el intercambio cíclico de datos y la notificación de diagnósticos sin interrupciones.
