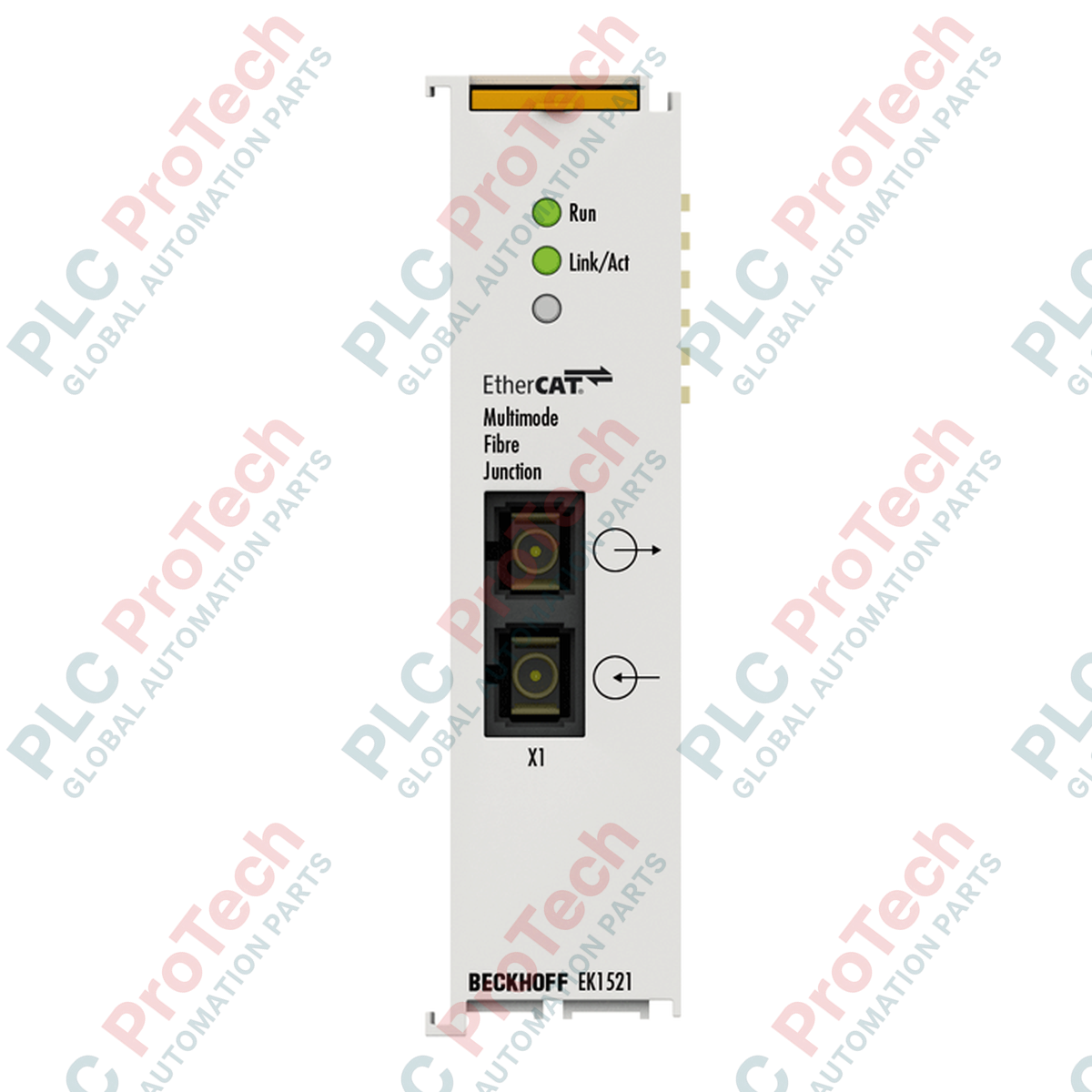

BECKHOFF EK1521 Derivación de fibra óptica de la serie EK

Descripción general del producto

El EK1521 (EK1521) es una unión EtherCAT de 1 puerto de alto rendimiento, diseñada específicamente para ampliar redes EtherCAT mediante fibra de vidrio multimodo. Al convertir el E-bus estándar basado en cobre a un medio de fibra óptica, este dispositivo permite una transmisión de datos fiable a distancias de hasta 2.000 metros. Esto convierte al EK1521 en un componente esencial en plantas industriales de gran escala, sistemas de energía distribuidos e infraestructuras extensas donde se requiere comunicación de largo alcance o inmunidad a las interferencias electromagnéticas (EMI). La unión mantiene un rendimiento en tiempo real uniforme con un retardo mínimo de aproximadamente 1 µs, lo que garantiza la conservación del control determinista a través del segmento de fibra óptica.

Configuración técnica

El EK1521 está optimizado para el estándar 100BASE-FX y utiliza conectores SC Duplex para una conexión robusta de fibra óptica. Se alimenta directamente a través del E-bus, lo que elimina la necesidad de cableado independiente de alimentación de 24 V CC y simplifica la integración en los nodos de terminales Beckhoff existentes. Como funciona como una unión de acoplamiento transparente, no requiere dirección física ni configuración de software: funciona inmediatamente tras su conexión dentro de la topología EtherCAT. Su carcasa compacta está diseñada para el montaje contiguo en carril DIN, manteniendo la modularidad característica del sistema de E/S Beckhoff.

Especificaciones técnicas

Preguntas frecuentes

¿Por qué utilizar fibra de vidrio óptica en lugar de Ethernet de cobre estándar?

El cableado de fibra óptica ofrece inmunidad total frente a las interferencias electromagnéticas (EMI) y las interferencias de radiofrecuencia (RFI). Además, permite distancias de transmisión significativamente mayores (hasta 2 km) en comparación con el límite de 100 m de Ethernet 100BASE-TX estándar basada en cobre.

¿El EK1521 requiere una fuente de alimentación independiente de 24 V CC?

No, el EK1521 obtiene la alimentación directamente del E-bus, lo que simplifica el cableado del armario y reduce el espacio necesario para módulos de alimentación adicionales.

¿Este dispositivo es compatible con entornos peligrosos?

Sí, el EK1521 cuenta con aprobación ATEX (II 3 G Ex nA IIC T4 Gc), lo que significa que es adecuado para su uso en zonas peligrosas de Zona 2, siempre que se instale dentro de una carcasa adecuada.

Directrices de ingeniería y buenas prácticas

• Manipulación de la fibra: Al trabajar con fibra de vidrio multimodo, evite las curvaturas pronunciadas que superen el radio de curvatura recomendado por el fabricante. Utilice cables de conexión SC Duplex de alta calidad y limpie los conectores con un limpiador de fibra óptica homologado antes de insertarlos para evitar la atenuación de la señal causada por polvo o aceites.
• Topología de red: El EK1521 es una unión transparente. Al diseñar la topología EtherCAT, trate el segmento de fibra óptica como una extensión del bus principal. Asegúrese de que el número total de dispositivos y el retardo de propagación acumulado de la red se mantengan dentro de los límites operativos del maestro EtherCAT.
• Vibraciones y montaje: Aunque el dispositivo está diseñado para cumplir estrictas normas de vibración y choque, asegúrese de que el carril DIN esté montado firmemente y de que los cables de fibra óptica cuenten con una adecuada protección contra la tracción. Una tensión excesiva en los conectores de fibra puede provocar una desalineación y pérdidas intermitentes del enlace.
