Descripción general del producto

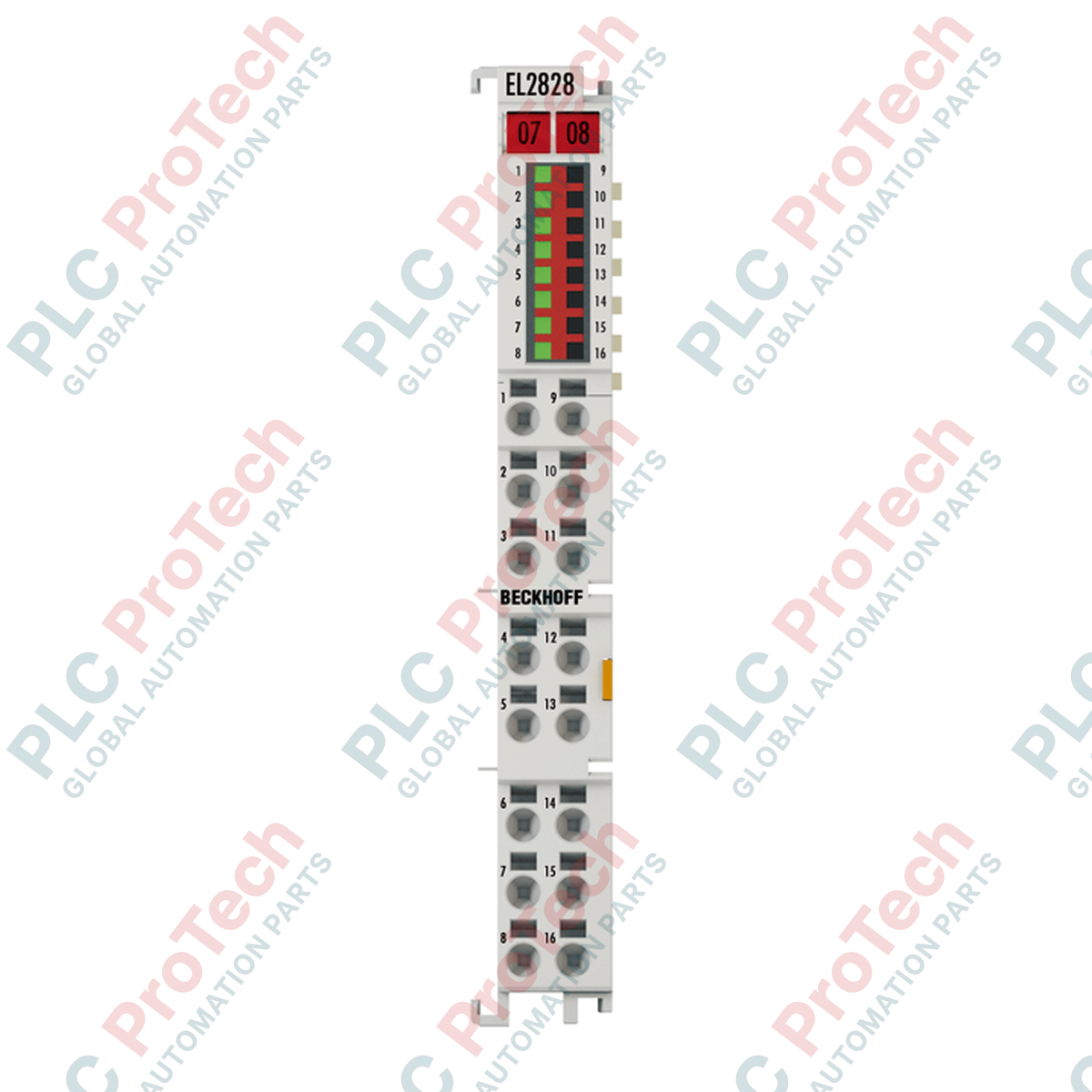

El EL2828 (EL2828) Terminal EtherCAT ofrece ocho salidas digitales protegidas electrónicamente que funcionan con una tensión nominal de 24 V CC. Mediante una avanzada tecnología de conexión de 2 hilos, este módulo de alta densidad (HD) está diseñado para controlar diversas cargas, incluidos actuadores de campo óhmicos, inductivos y capacitivos.
Su uso en entornos industriales exigentes —como estampación de automóviles, líneas de clasificación automatizadas y plantas de envasado de alimentos— permite aprovechar una excelente capacidad de distribución de potencia. Al admitir hasta 2 A por canal individual en un formato compacto de 12 mm de ancho, el terminal elimina la necesidad de relés de interposición externos para cargas de alta corriente, optimiza el espacio del armario de control y reduce los puntos potenciales de fallo operativo para evitar paradas del sistema.
Protección electrónica y características de conmutación
El EL2828 incorpora un robusto circuito interno de controladores equipado con limitación de corriente de cortocircuito (que normalmente restringe las averías a menos de 40 A) y protección integrada contra inversión de polaridad. Está especificado para gestionar una energía de desconexión inductiva de hasta 1,2 J por canal, lo que permite desenergizar de forma segura solenoides y pequeñas válvulas de CC sin diodos de rueda libre externos.
La estructura física asigna directamente un perfil de salida de 8 bits a la imagen de proceso cíclica del E-bus EtherCAT, eliminando por completo la necesidad de direccionamiento manual del hardware o de configurar parámetros de software. Su alta velocidad de conmutación ofrece un tiempo de activación típico ($T_{ON}$) de 60 µs y un tiempo de desactivación ($T_{OFF}$) de 250 µs, lo que permite un control preciso de la temporización en secuencias de automatización rápidas.
Especificaciones técnicas
| Parámetro |
Especificaciones |
| Modelo |
EL2828 |
| Marca |
BECKHOFF |
| Origen |
Alemania |
| Tecnología de E/S |
Terminal EtherCAT (comunicación mediante E-bus) |
| Número de salidas |
8 salidas |
| Método de cableado |
Conexión de 2 hilos |
| Tensión nominal de funcionamiento |
24 V CC (-15 % / +20 %) |
| Corriente máxima de salida |
2 A por canal (suma total máxima de 10 A) |
| Corriente de cortocircuito |
Típ. menos de 40 A |
| Energía máxima de desconexión |
Menos de 1,2 J por canal |
| Rendimiento de conmutación |
Típ. TON: 60 µs / Típ. TOFF: 250 µs |
| Protección contra inversión de polaridad |
Sí |
| Consumo de corriente del E-bus |
Típ. 110 mA |
| Consumo de corriente de los contactos de alimentación |
Típ. 15 mA + corriente de carga |
| Aislamiento galvánico |
500 V (del E-bus al potencial de campo) |
| Ancho de bits de la imagen de proceso |
Salidas: 8 bits |
| Diseño de la carcasa |
Carcasa HD (alta densidad) con LED de estado |
| Dimensiones (W x H x D) |
12 mm x 100 mm x 68 mm |
| Peso |
Aprox. 70 g |
| Temperatura de funcionamiento |
De -25 a +60 °C (instalación vertical obligatoria) |
| Temperatura de almacenamiento |
De -40 a +85 °C |
| Grado de protección |
IP20 |
| Marcados de conformidad |
CE, UL |
Preguntas frecuentes sobre el producto
¿Cuáles son las ventajas específicas de la tecnología de conexión de 2 hilos frente a las configuraciones estándar de 1 hilo?
La arquitectura de 2 hilos proporciona tanto la señal de salida de 24 V CC como un punto de retorno de tierra dedicado de 0 V CC para cada uno de los ocho canales directamente en la parte frontal del bloque de terminales. Este diseño simplifica el cableado al permitir conectar los actuadores de campo secuencialmente de vuelta al módulo, eliminando la necesidad de bloques externos de terminación de tierra dentro del panel.
¿Cómo restringe el límite de corriente total de 10 A el funcionamiento si todos los canales pueden consumir 2 A?
Aunque cada canal individual puede suministrar hasta 2 A de forma continua, las barras colectoras internas de alimentación tienen un límite físico máximo de 10 A. Esto significa que, si cinco canales funcionan a plena capacidad de 2 A ($5 \times 2\text{ A} = 10\text{ A}$), los tres canales restantes deben permanecer inactivos para evitar superar el umbral de seguridad.
¿Este módulo de terminales utiliza relojes distribuidos (DC) para la conmutación sincronizada?
No, el EL2828 funciona sin relojes distribuidos. Las órdenes de conmutación de salida se actualizan y ejecutan en el módulo durante el siguiente ciclo de trama inmediato recibido del controlador EtherCAT maestro.
Directrices para la terminación de campo y normas de seguridad
-
Protocolos de cableado HD con jaula de resorte: Abra los puntos de conexión de alta densidad utilizando un destornillador técnico plano estándar. Pele los cables de campo hasta una longitud de 8 a 9 mm. Los puntos de conexión admiten cable macizo (s) de AWG 28 a 16, cable trenzado (st) de AWG 22 a 16 o conductores con terminal de puntera aislado (f) de AWG 26 a 19. Asegúrese de que las punteras estén engarzadas de forma uniforme para garantizar una sujeción mecánica duradera.
-
Enclavamiento mecánico y disipación térmica: Monte el módulo verticalmente en un carril DIN estándar de 35 mm conforme a EN 60715. Asegúrese de que la doble ranura de enclavamiento y los puntos de conexión principales encajen firmemente con las unidades adyacentes para establecer un contacto continuo con el bus posterior. La orientación vertical es obligatoria; utilizar el módulo con una carga completa de 10 A a temperaturas ambiente elevadas requiere un flujo de aire activo en el panel para mantenerse dentro del intervalo de funcionamiento de -25 a +60 °C.
-
Gestión de transitorios inductivos: Aunque el EL2828 cuenta con circuitos de supresión integrados con una capacidad nominal inferior a 1,2 J, accionar regularmente cargas inductivas grandes o solenoides con un ciclo de trabajo elevado puede provocar acumulación térmica. Para bobinas de campo grandes, se recomienda encarecidamente montar un diodo de rueda libre externo entre los terminales del actuador para suprimir los picos de tensión inversa directamente en la fuente.
