Fabricante: BECKHOFF
Número de producto: IP5009-B318
País de origen:Alemania
Tipo de producto: Módulos para cajas Fieldbus
Pago: Transferencia bancaria, Western Union
Peso: 500g
Puerto de envío: Xiamen
Garantía: 12 meses

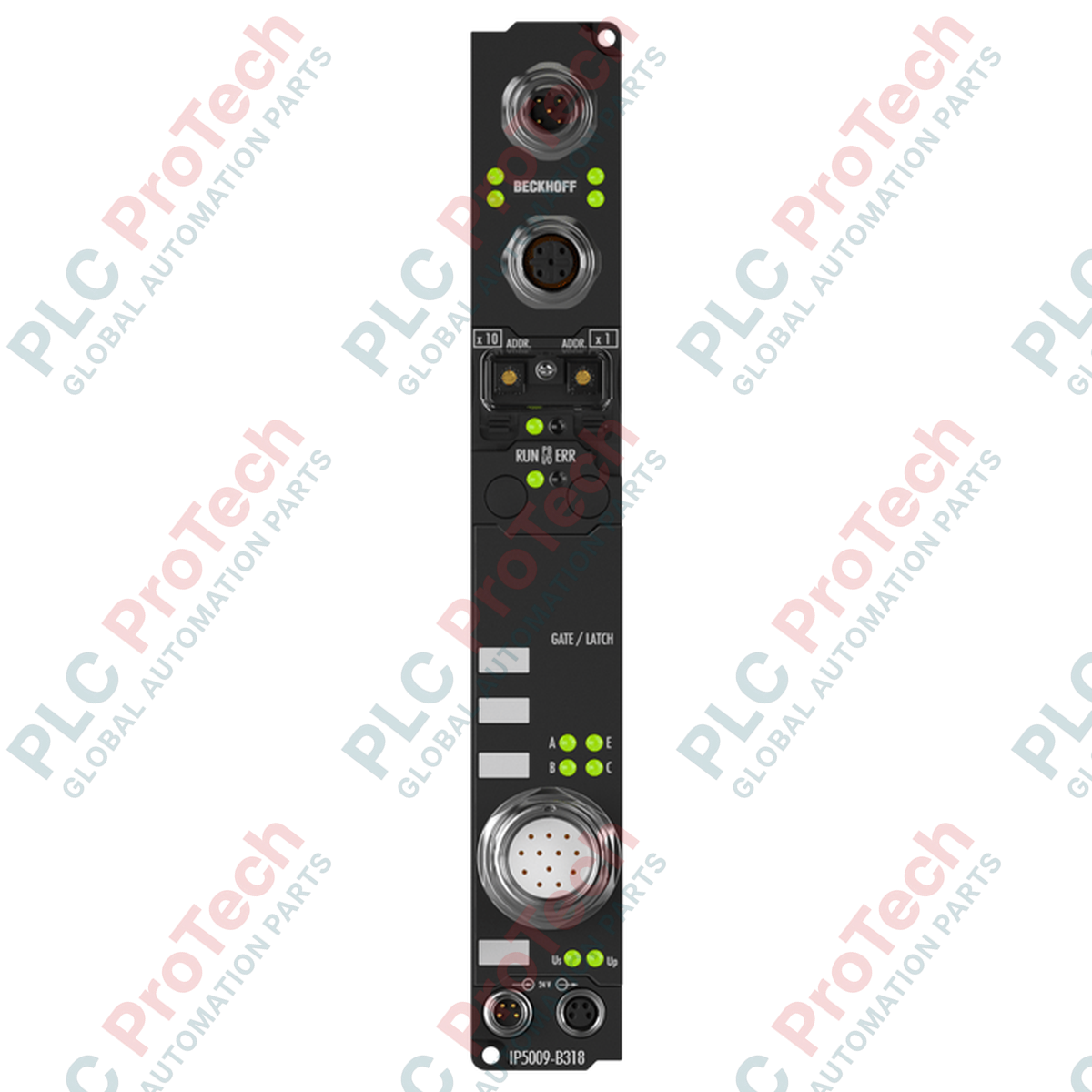

La adquisición descentralizada de datos de sensores de alta frecuencia es posible directamente gracias al Beckhoff IP5009-B318, una caja Fieldbus PROFIBUS DP con clasificación IP67 diseñada para entornos operativos exigentes. Este módulo conecta codificadores absolutos o sensores de desplazamiento que utilizan el protocolo SSI (Interfaz Serial Sincrónica), transfiriendo datos directamente al controlador maestro de nivel superior vía PROFIBUS DP. Con conexiones M12 codificadas B integradas que actúan como conector en T incorporado, el módulo permite el bucle directo de la línea de bus sin necesidad de uniones activas externas. La configuración y los parámetros pueden ajustarse fácilmente mediante la herramienta de software KS2000 o directamente a través de la comunicación acíclica DP-V1 controlada por el controlador.
| Parámetro | Valor |
|---|---|
| Fabricante | Beckhoff |
| Número de Modelo | IP5009-B318 |
| Protocolo Fieldbus | PROFIBUS DP (con soporte DP-V1) |
| Velocidades de Transferencia de Datos | Hasta 12 Mbaud (detección automática) |
| Interfaz Fieldbus | 1 x conector M12 (5 pines), 1 x enchufe M12 (5 pines), codificación B |
| Alimentación de Voltaje de Control | 24 V CC (-15% / +20%) |
| Consumo de Corriente (Alimentación de la Caja) | 85 mA + carga del sensor (máx. 0,5 A) |
| Alimentación / Salida | 1 x conector macho M8 (4 pines) / 1 x conector hembra M8 (4 pines) |
| Aislamiento (Control / Fieldbus) | Ninguno (el aislamiento eléctrico depende de la configuración del sensor) |
| Tiempo de Ciclo | Aprox. 0,5 ms (para una red típica de 10 cajas con E/S de 32 bits cada una) |
| Temperatura de Operación | 0 a +55 °C |
| Temperatura de Almacenamiento | -25 a +85 °C |
| Grado de Protección | IP65 / IP66 / IP67 (cumple con EN 60529) |
| Resistencia a Vibraciones/Golpes | Cumple con EN 60068-2-6 / EN 60068-2-27 |
| Aprobaciones | CE, UL |
| Peso de Envío (Calculado) | 2.0 kg |
| Conexión de Interfaz | Número de Pin | Asignación de Señales |
|---|---|---|
| PROFIBUS DP M12 (codificado B) | Pin 1 | VP (+5 V CC para terminación activa) |
| Pin 2 | RxD/TxD-N (línea A, verde) | |
| Pin 3 | DGND (Tierra de datos) | |
| Pin 4 | RxD/TxD-P (línea B, rojo) | |
| Pin 5 | Blindaje | |
| Alimentación M8 (Conexión de alimentación) | Pin 1 | +24 V CC voltaje de control (Us) |
| Pin 2 | +24 V CC voltaje de carga (Up) | |
| Pin 3 | GND (Us) | |
| Pin 4 | GND (Up) |
El IP5009-B318 reemplaza varias configuraciones antiguas no acopladas al llevar la decodificación SSI al nivel de máquina. Asegúrese de que su archivo GSD esté actualizado para incluir los parámetros exactos del módulo y evitar errores en el intercambio cíclico de datos con sistemas maestros antiguos. Para configuraciones que utilizan la topología de red EtherCAT en lugar de PROFIBUS, el EP5001-0002 sirve como el equivalente nativo fieldbus EtherCAT.
Al encadenar en serie varias cajas a través de las interfaces de distribución de energía M8, calcule la caída total de voltaje. La corriente de control acumulada (Us) no debe exceder los 4 A en un solo segmento para evitar un estrés térmico elevado en los rieles internos del bus. Dado que el voltaje de control y las comunicaciones fieldbus no comparten aislamiento eléctrico dentro del módulo, ejecute todas las líneas fieldbus del sistema en bandejas separadas y apantalladas para prevenir interrupciones de comunicación inducidas por EMI.
Para un rendimiento óptimo, utilice una resistencia de terminación si el IP5009-B318 actúa como el último nodo físico en el segmento PROFIBUS. La terminación activa estándar puede realizarse usando un terminador M12 codificado B conectado a la interfaz del conector descendente. Asegúrese de que el cable del sensor SSI esté apantallado y conectado directamente al collar de blindaje designado de la carcasa para mantener la integridad de la señal durante los ciclos dinámicos de aceleración del motor.
ADVERTENCIA CRÍTICA DE SEGURIDAD
Aísle todas las fuentes de alimentación eléctrica antes de iniciar los procesos de instalación, desmontaje o cableado. Verifique que tanto los voltajes de control como de carga (Us y Up) estén completamente desenergizados. No seguir estrictamente estos pasos de seguridad puede causar peligro físico inmediato o fallos catastróficos en los sensores SSI de alta precisión conectados.
Monte la Caja Fieldbus sobre una superficie plana y libre de vibraciones utilizando dos tornillos de montaje M4.
Ajuste con torque seguro los conectores del cable PROFIBUS M12 codificado B para evitar la entrada de humedad y polvo.
Conecte la fuente de alimentación M8, asegurándose de que la polaridad coincida tanto para los segmentos de control (Us) como de carga (Up).
Verifique el estado de la conexión y la sincronización de la velocidad de baudios mediante los LED de diagnóstico antes de ejecutar los procesos del sistema.
