Descripción general del producto

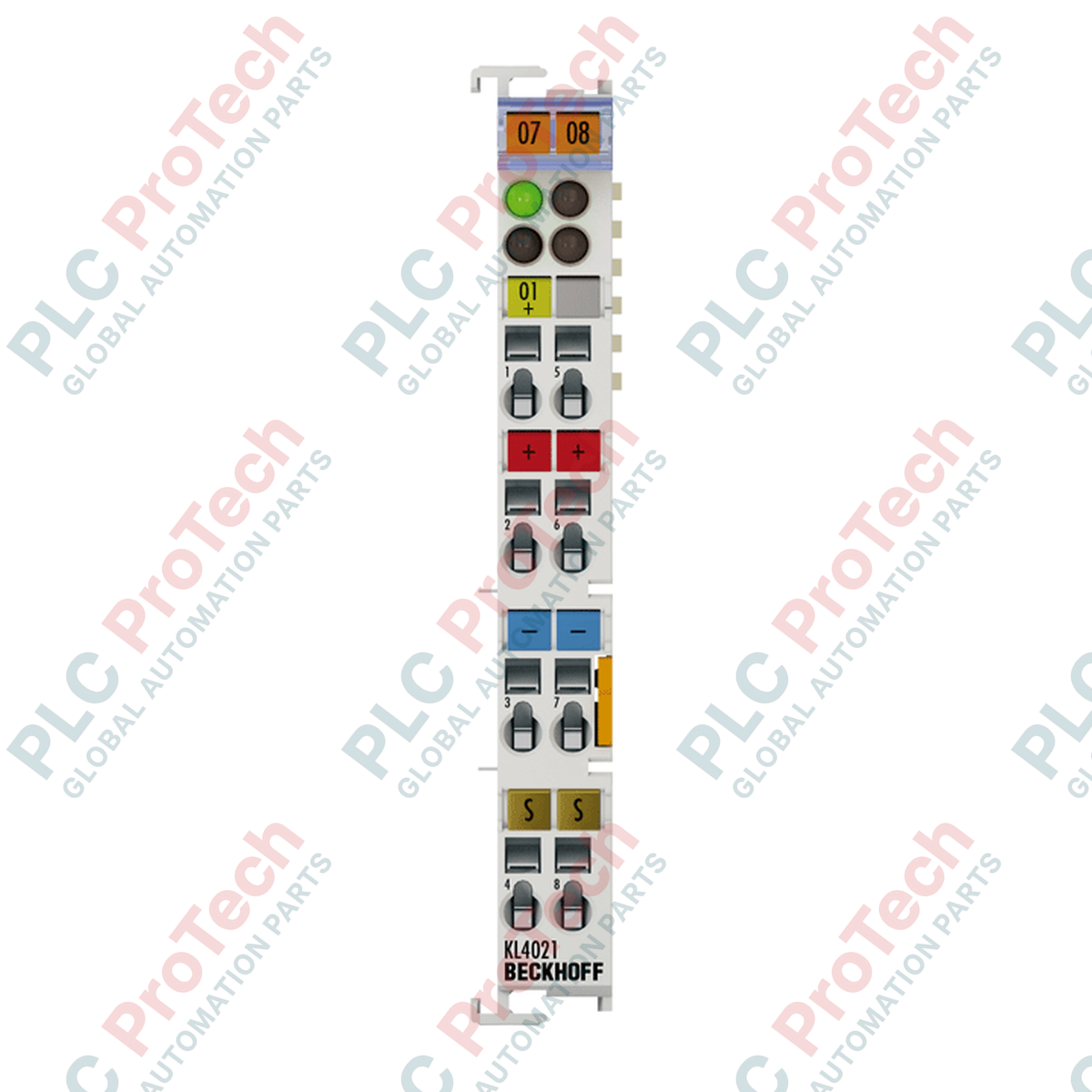

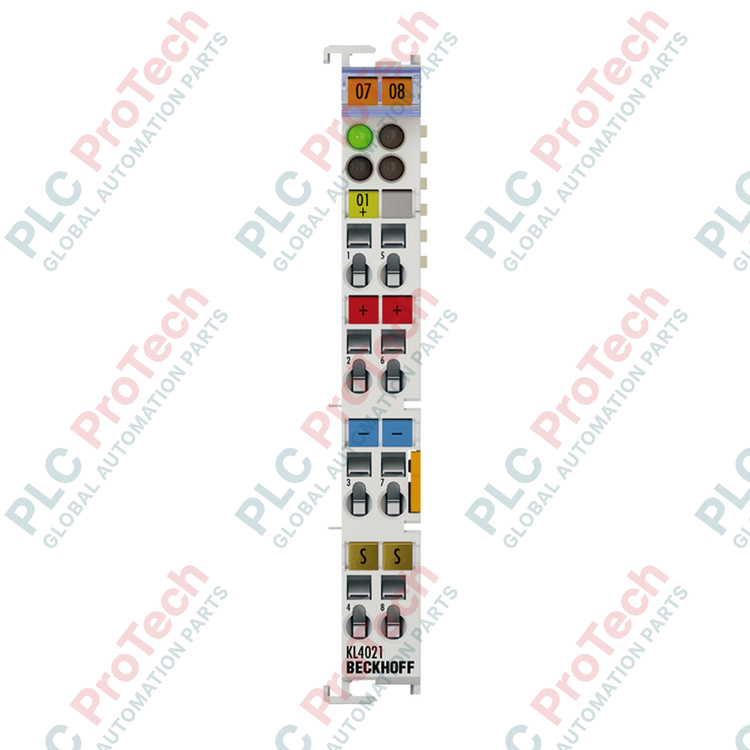

El terminal de bus KS4021 (KS4021) procesa señales de control analógicas en el rango de 4 a 20 mA con una resolución de 12 bits. Diseñado para entornos industriales exigentes, como plantas de procesamiento químico, instalaciones de tratamiento de agua y plantas de generación eléctrica, este módulo de salida analógica monofásica transmite señales con aislamiento galvánico al nivel del actuador. Su diseño compacto y de alta eficiencia aborda directamente los riesgos de inactividad industrial mediante niveles de cableado enchufables, que permiten una sustitución rápida en campo sin desconectar los cables individuales de los terminales. Al funcionar con el probado sistema de bus K de Beckhoff, el módulo garantiza una comunicación de datos fiable y en tiempo real con el PLC o controlador IPC central.
Configuración técnica
El KS4021 presenta una topología de circuito monofásica, optimizada para armarios de control con limitaciones de espacio en los que se requiere el enrutamiento de canales individuales. Recibe alimentación directamente de los contactos de alimentación de 24 V CC, aunque admite una fuente alternativa de 15 V CC mediante un terminal de alimentación KL9515 para adaptarse a arquitecturas de sistema especializadas.
La imagen de proceso utiliza 1 x 16 bits de datos, con un byte opcional de control y estado de 1 x 8 bits para diagnósticos avanzados. No requiere ninguna configuración de hardware ni ajustes de dirección, lo que permite una integración totalmente plug-and-play en el entorno de ingeniería TwinCAT. La carcasa del terminal incorpora un sistema de conexión de doble ranura y llave para un montaje robusto, lado a lado, en carril DIN.
Especificaciones técnicas
| Parámetro |
Especificaciones |
| Modelo |
KS4021 |
| Marca |
BECKHOFF |
| Origen |
Alemania |
| Tecnología |
Monofásica |
| Número de salidas |
1 |
| Fuente de alimentación |
24 V CC mediante contactos de alimentación (alternativamente, 15 V CC con KL9515) |
| Corriente de señal |
4 a 20 mA |
| Resistencia de carga |
Inferior a 500 ohmios |
| Error de salida |
Inferior a +/-0,1 % (con respecto al valor final) |
| Resolución |
12 bits |
| Tiempo de conversión |
Aprox. 1,5 ms |
| Aislamiento eléctrico |
500 V (del bus K a la tensión de señal) |
| Consumo de corriente (contactos de alimentación) |
Típ. 30 mA + carga |
| Consumo de corriente (bus K) |
Típ. 60 mA |
| Dimensiones (L x W x H) |
6,8 cm x 1,2 cm x 10,0 cm |
| Peso |
0,08 kg |
| Temperatura de funcionamiento |
0 a +55 °C |
| Temperatura de almacenamiento |
-25 a +85 °C |
| Humedad relativa |
95 %, sin condensación |
| Grado de protección |
IP20 |
| Homologaciones / Marcados |
CE, UL, ATEX, DNVGL |
| Marcado Ex |
II 3 G Ex nA IIC T4 Gc |
Preguntas frecuentes sobre el producto
¿Cuál es la diferencia práctica entre el KS4021 y el KL4021?
La diferencia principal radica en el diseño de la carcasa. El KS4021 cuenta con un nivel de cableado enchufable, lo que permite sustituir toda la electrónica del bloque de terminales sin modificar el cableado de campo. El KL4021 utiliza terminales de cableado fijos, por lo que los cables deben desconectarse individualmente durante el mantenimiento.
¿Cómo gestiona el módulo los errores de salida si la resistencia de carga supera los 500 ohmios?
Si la resistencia total del lazo supera los 500 ohmios, el convertidor digital-analógico interno entrará en saturación. Esto impide que el módulo genere la corriente máxima de 20 mA, lo que provoca una señal de salida inexacta y activa un bit de estado de error en la imagen de proceso del PLC.
¿Este terminal requiere configuración manual en TwinCAT?
No es necesario configurar manualmente la dirección ni los parámetros en el propio hardware. El K-bus detecta automáticamente el tipo y la posición del módulo al iniciar el sistema y asigna directamente los datos de salida de 16 bits a la configuración del controlador.
Instrucciones de instalación y cableado en campo
-
Funcionamiento del bloque de terminales enchufable: Para liberar o insertar cables individuales, utilice un destornillador plano estándar para accionar el mecanismo integrado de abrazadera de tensión. Pele todos los cables de señal exactamente entre 9 y 10 mm. Asegúrese de que la sección transversal de la conexión coincida con la especificación (AWG 28 a 16 para cables rígidos o flexibles).
-
Apantallamiento y mitigación del ruido: En entornos industriales con interferencias electromagnéticas (EMI) elevadas, utilice siempre cables de par trenzado apantallados para el lazo de 4 a 20 mA. Conecte el apantallamiento del cable a tierra únicamente en un extremo, idealmente en el punto de entrada del armario de control, para evitar bucles de tierra.
-
Requisitos de seguridad para ATEX Zona 2: Al instalar el módulo en áreas peligrosas marcadas como II 3 G Ex nA IIC T4 Gc, el terminal debe montarse dentro de una envolvente con grado de protección IP54 conforme a EN 60079-15. No desconecte ni inserte las palancas de cableado enchufables mientras el sistema esté energizado.
