Descripción
Las redes de automatización industrial que requieren una alimentación robusta y transmisión de datos de alta velocidad en aplicaciones dinámicas dependen del cable híbrido EtherCAT P ZB7304-0050. Desarrollado específicamente para respaldar la filosofía de solución de un solo cable, este cable integra las líneas de comunicación EtherCAT y de alimentación auxiliar en una única cubierta exterior. Esta integración reduce la complejidad de la instalación, minimiza el espacio ocupado por el tendido y simplifica la arquitectura general de la máquina al eliminar la necesidad de tendidos independientes de alimentación y datos.
Fabricado con una cubierta exterior de poliuretano (PUR) muy duradera, este cable ofrece una resistencia excepcional al desgaste en entornos industriales exigentes. La estructura física consta de cuatro conductores Ethernet y cinco conductores de alimentación, lo que lo optimiza para suministrar alimentación multicanal junto con señales de comunicación fiables.
Características
- Diseño híbrido que combina comunicación EtherCAT de alta velocidad y alimentación auxiliar.
- Aptitud para cadenas portacables en aplicaciones de movimiento continuo y robóticas.
- Material de cubierta de poliuretano (PUR) resistente a la abrasión y sin halógenos.

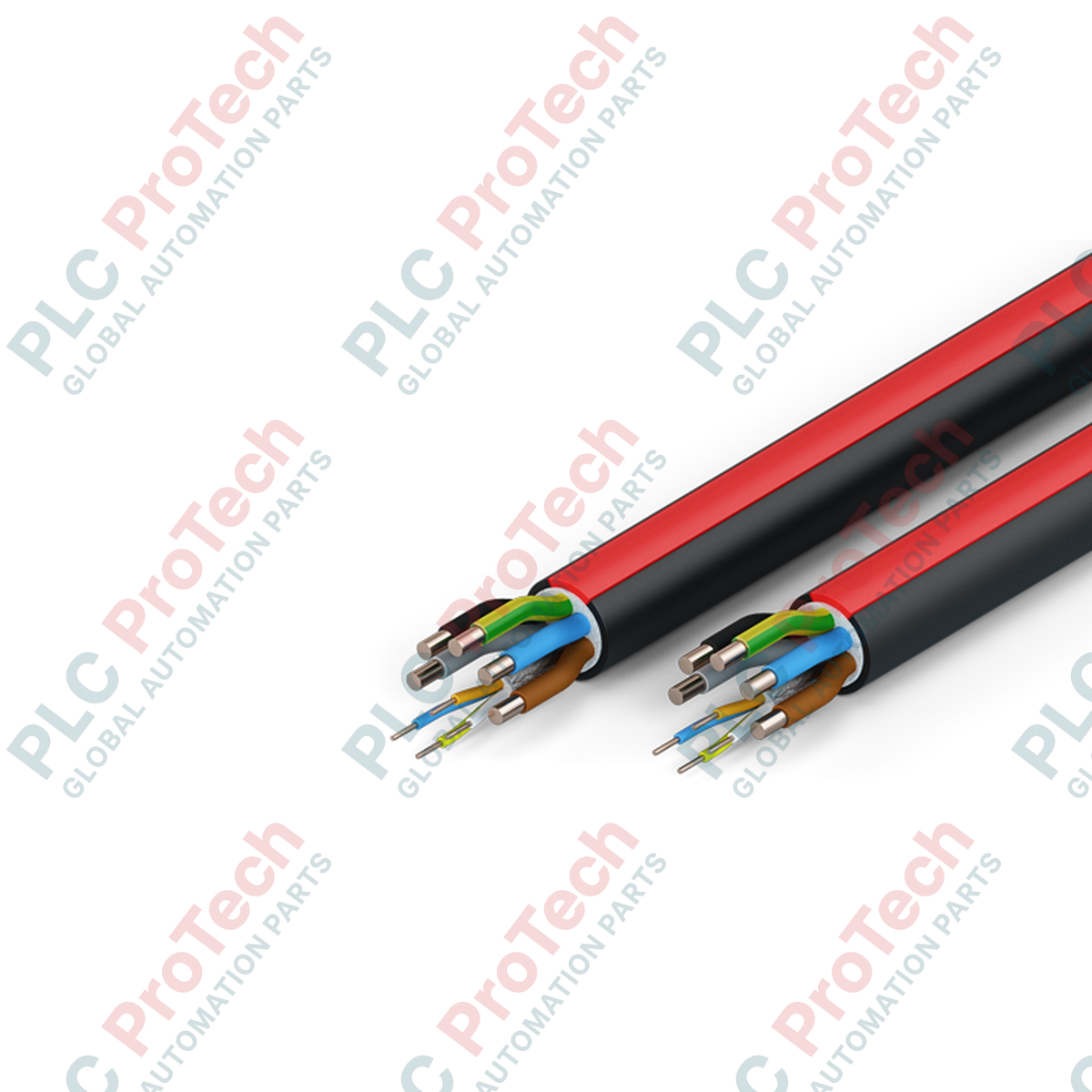

- Distintiva cubierta exterior negra con una franja roja para identificar rápidamente las líneas EtherCAT P en armarios de control complejos.
- Excelente resistencia mecánica a la torsión, los ciclos de flexión y los lubricantes industriales habituales.
Aplicaciones
- Instalaciones dinámicas en cadenas portacables en sistemas de embalaje y manipulación de materiales.
- Líneas de ensamblaje automatizadas y sistemas robóticos de movimiento multieje.
- Máquinas herramienta CNC y maquinaria industrial para trabajar la madera.
- Redes troncales de generación eólica y sistemas de control distribuido.
Especificaciones técnicas
| Fabricante |
Beckhoff |
| Número de pieza / Modelo |
ZB7304-0050 |
| Tipo de cable |
Cable híbrido EtherCAT P |
| Sección de Ethernet |
1 x 4 x 0,34 mm² (AWG 22) |
| Sección de alimentación |
5 x 4,0 mm² (aprox. AWG 12) |
| Material de la cubierta |
Poliuretano (PUR) |
| Diámetro exterior del cable |
15,0 mm +/- 0,2 mm (0.5906" +/- 0.0118") |
| Color de la cubierta |
Negro (similar a RAL 9005) con franja roja (similar a RAL 3020) |
| Apantallamiento |
Sin pantalla total (conductores Ethernet individuales apantallados) |
| Aptitud para curvatura |
Apto para cadenas portacables |
| Peso de envío |
2,0 kg |
Conexiones e interfaces
| Elemento del cable |
Configuración / Cantidad |
Sección transversal del conductor |
| Conductores de datos Ethernet |
1 x cuádruple en estrella |
0,34 mm² (AWG 22) |
| Conductores de alimentación |
5 conductores |
4,0 mm² (aprox. AWG 12) |
Directrices de instalación
- Asegúrese de mantener el radio mínimo de curvatura dinámica durante el diseño y la instalación en cadenas portacables.
- Evite torsiones o esfuerzos de torsión durante la instalación; coloque el cable plano en el portacadenas de arrastre.
- Proporcione suficiente alivio de tensión en ambos extremos del conjunto de cables móviles.
- Aísle de los cables de CA estándar de alta tensión cuando discurran en paralelo durante largas distancias para mantener la integridad de la señal.
