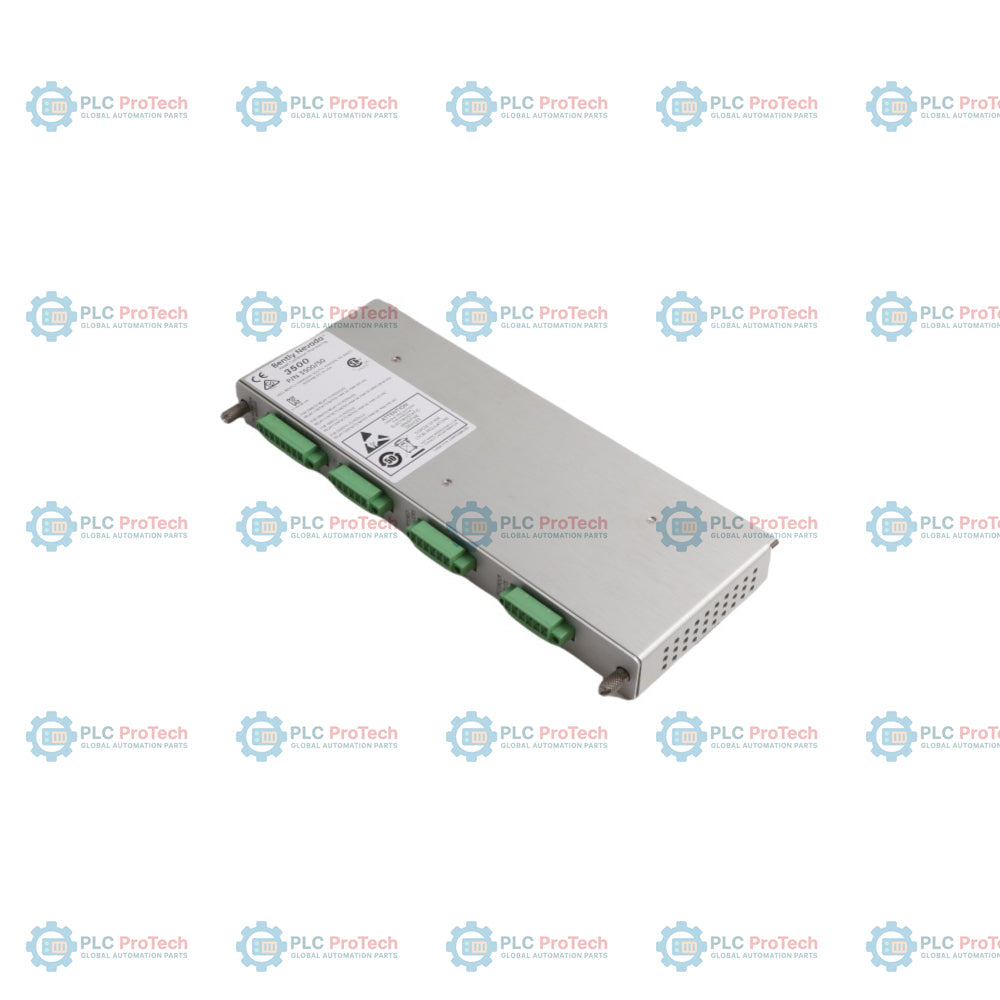

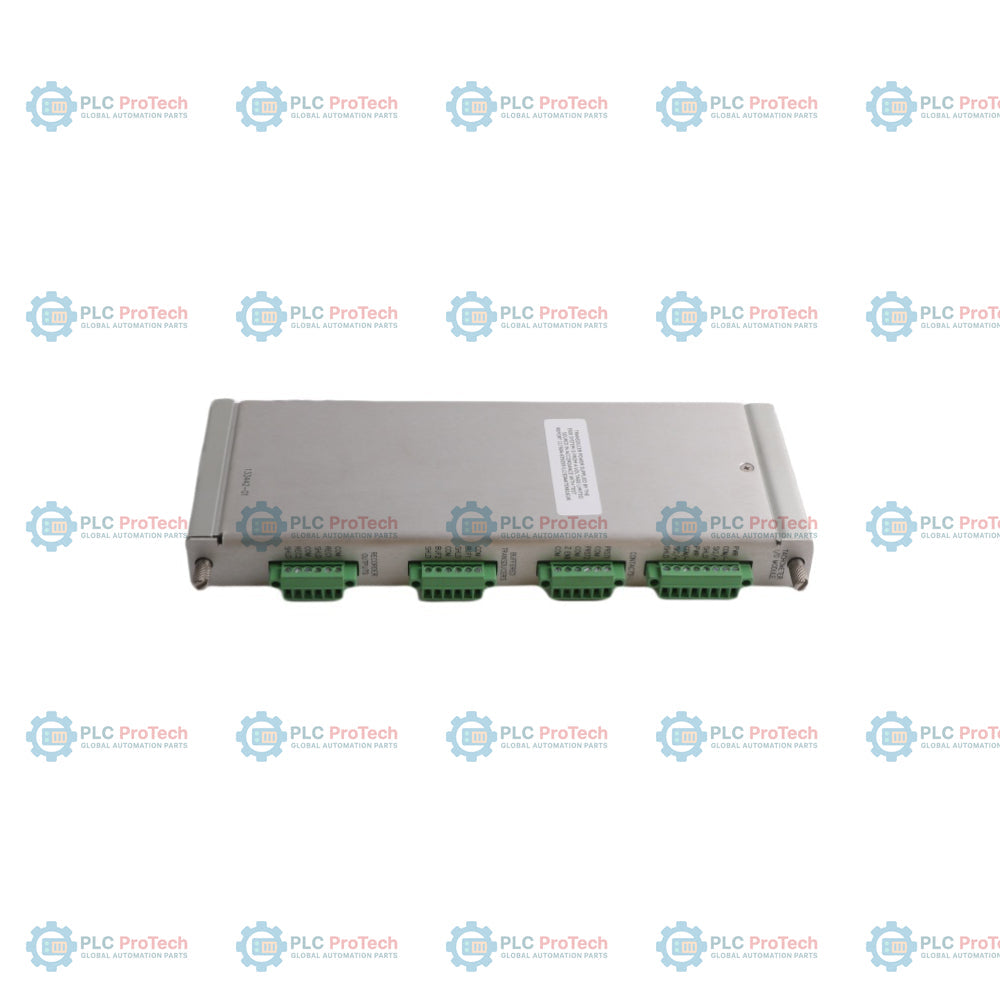

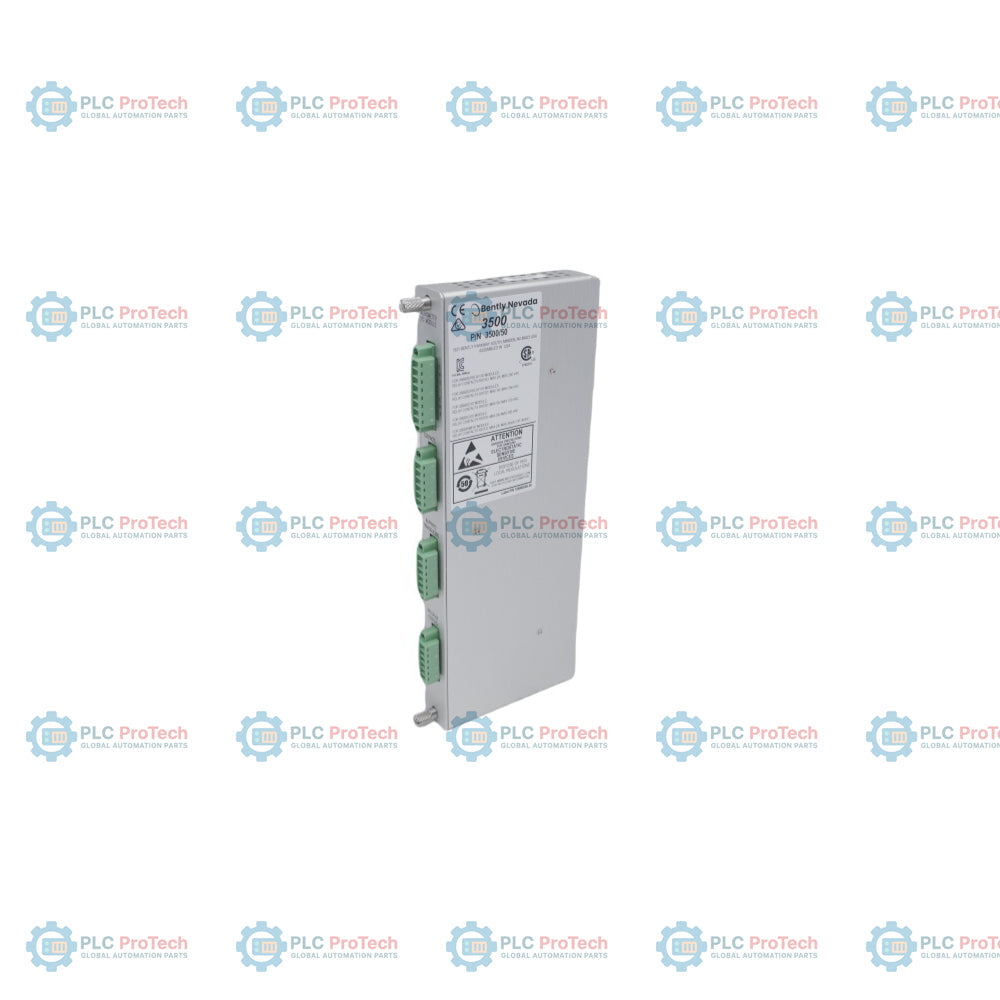

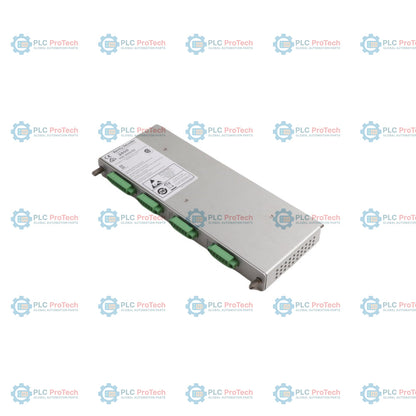

Módulo I/O con terminaciones internas Bently Nevada 133442-01 3500/50M

Descripción del Producto

El Bently Nevada 133442-01 es un módulo de Entrada/Salida (I/O) de tacómetro de doble canal diseñado para el Sistema de Protección de Maquinaria Serie 3500. Este módulo sirve como la interfaz física principal para el cableado de campo, específicamente diseñado para operar con 3500/50 y 3500/50M Módulos Principales de Tacómetro. Procesa entradas de pulsos de alta frecuencia provenientes de sondas de proximidad o captadores magnéticos pasivos para facilitar mediciones precisas de velocidad de rotación, aceleración del rotor y rotación inversa.

Como variante de terminación interna, el 133442-01 cuenta con bloques de terminales de tornillo integrados directamente en el cuerpo del módulo, optimizándolo para instalaciones en gabinetes de alta densidad donde el espacio es prioritario. Esta configuración de hardware se utiliza ampliamente en generación de energía, petroquímica y compresión de gas para monitoreo continuo de maquinaria y protección crítica contra sobrevelocidad.

Especificaciones Técnicas

Información de Pedido

Al adquirir repuestos, asegúrese de que el número de parte coincida con la configuración específica del rack para evitar errores de incompatibilidad de hardware/software.

• Número de Parte: 133442-01

• Descripción del Componente: Módulo I/O Tacómetro 3500/50M con Terminaciones Internas (Tipo Barrera Interna)

• Módulo Principal Asociado: 3500/50-01-XX o 3500/50M-01-XX

• Tipo de Terminal: Bloques de terminales de tornillo fijo

Guía de Ingeniería y Cableado de Campo

Requisitos de Cableado y Blindaje

• Selección de Cable: Use cableado de par trenzado y blindado (18 AWG a 22 AWG) para todas las conexiones de transductores para mitigar interferencias electromagnéticas.

• Puesta a Tierra del Blindaje: Conecte los blindajes al terminal de tierra de instrumento designado en el chasis del rack 3500 en un solo extremo. No conecte a tierra en el transductor de campo para evitar bucles de tierra.

• Separación de Señales: Mantenga una distancia mínima de 300 mm (12 pulgadas) entre los cables del sensor de velocidad y las líneas de alimentación de CA de alto voltaje.

Precauciones de Instalación y Cambio en Caliente

• Alineación del Rack: El 133442-01 debe instalarse en la ranura trasera correspondiente al procesador principal 3500/50M montado al frente.

• Protocolo de Bypass: Antes de extraer o insertar el módulo, desvíe todos los relés de disparo de maquinaria asociados para evitar disparos accidentales de la turbina o compresor.

• Límites de Torque: Apriete los tornillos del bloque de terminales a un máximo de 0.56 N·m (5 in·lb) para proteger las pistas internas de la PCB.

Preguntas Frecuentes

• ¿Es el 133442-01 compatible con módulos 3500/50 más antiguos?

  Sí, es totalmente compatible hacia atrás con los módulos estándar 3500/50 y los actualizados 3500/50M, siempre que el software de configuración del rack coincida con la variante de hardware.

• ¿Cuál es la diferencia entre esta y la versión de Terminación Externa (ET)?

  El 133442-01 características con bloques de terminales integrados. La versión ET requiere un cable multipin para conectarse a un bloque de terminales remoto en riel DIN.

• ¿Cuáles son los riesgos de exceder el rango de señal de entrada?

  Aunque los circuitos internos de recorte limitan los voltajes, una sobretensión sostenida fuera del rango de +10V a -24V puede degradar el circuito interno de barrera y causar fallos en el canal.
