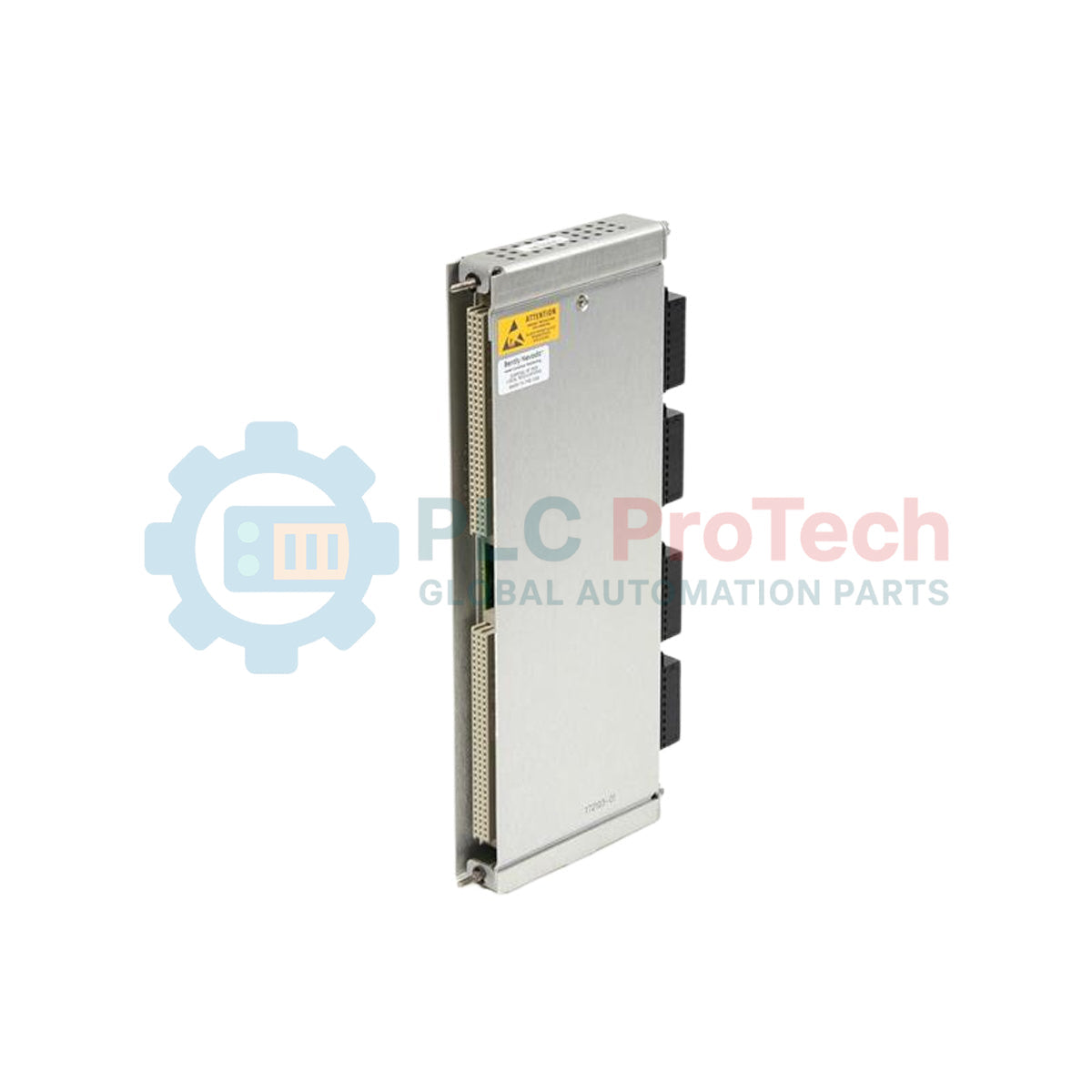

Módulo TC I/O con punta aislada RTD/Isolada Bently Nevada 172103-01 3500/65

Descripción del producto

El Bently Nevada 172103-01 es un módulo de entrada/salida (E/S) para monitor de temperatura de 16 canales diseñado para el rack del sistema de protección de maquinaria 3500/65. Proporciona interfaces de conexión física para detectores de temperatura de resistencia (RTD) y termopares de punta aislada (TC). El módulo cuenta con terminaciones internas, permitiendo que el cableado de campo desde los sensores de temperatura se conecte directamente al bloque terminal en la parte trasera del rack 3500 sin requerir bloques de terminación externos.

Este módulo de E/S se conecta directamente con el módulo monitor 3500/65 para acondicionar datos de temperatura muestreados continuamente. Se utiliza principalmente en aplicaciones críticas de maquinaria, incluyendo rodamientos de turbinas de vapor y gas, devanados de estator de motores grandes, líneas de descarga de compresores y monitoreo de carcasas de bombas industriales. El módulo soporta tanto la verificación continua de alarmas como la integración de lógica de paro de maquinaria cuando se combina con los módulos relé del sistema 3500.

Información para pedidos

• Número de parte: 172103-01

• Fabricante: Bently Nevada (Baker Hughes)

• Compatibilidad con monitor: Monitor de temperatura de 16 canales 3500/65

• Tipo de terminación: Terminaciones internas (incluye conector terminal de 20 pines, número de parte 173005)

• Grupo funcional: Repuestos para sistema de protección de maquinaria

Especificaciones técnicas

Configuración de hardware y compatibilidad de sensores

El módulo 172103-01 acepta una configuración mixta de termopares y RTD dentro del Software de Configuración del Rack 3500. Los rangos de sensores compatibles se detallan a continuación:

• Termopar tipo E (punta aislada): -100°C a +1000°C (-148°F a +1832°F)

• Termopar tipo J (punta aislada): 0°C a +760°C (32°F a +1400°F)

• Termopar tipo K (punta aislada): 0°C a +1370°C (32°F a +2498°F)

• Termopar tipo T (punta aislada): -160°C a +400°C (-256°F a +752°F)

• RTD de platino de 100 Ω (Pt100, alfa = 0.00385): -200°C a +850°C (-328°F a +1562°F)

• RTD de platino de 100 Ω (Pt100, alfa = 0.00392): -200°C a +850°C (-328°F a +1562°F)

• RTD de níquel de 120 Ω (Ni120): -200°C a +700°C (-328°F a +1292°F)

• RTD de cobre de 10 Ω (Cu10): -80°C a +260°C (-112°F a +500°F)

Guía de Ingeniería e Instalación

• Puesta a tierra y apantallamiento: Las mallas de los cables de los sensores de temperatura deben terminarse en un solo punto. Conecta los cables de la malla a los terminales de tierra dedicados del chasis en el rack 3500. No conectes a tierra la malla tanto en el extremo del sensor como en el módulo para evitar bucles de tierra.

• Restricciones del termopar: Sólo los termopares con punta aislada son compatibles con el 172103-01. No se deben usar termopares con punta conectada a tierra, ya que introducen errores de voltaje en modo común en canales que comparten el mismo circuito multiplexor de entrada.

• Separación del cableado: Enruta los cables de señal RTD/TC de bajo voltaje a través de bandejas de cables dedicadas y separadas. Evita la proximidad a los cables de alimentación de motores de alto voltaje, salidas de variadores de frecuencia (VFD) o cargas inductivas conmutadas para prevenir la inyección de interferencia electromagnética (EMI).

• Modificaciones para RTD de 4 hilos: Los módulos de terminación interna estándar están configurados para compensación de RTD de 3 hilos. Si se utilizan sensores RTD de 4 hilos, verifique el código específico de modificación de hardware (como la Modificación 179952-01) requerida para la acomodación física del puente multi-hilo.

• Precauciones para intercambio en caliente: Aunque la tarjeta principal del monitor 3500/65 soporta inserción/extracción en línea, desconectar el módulo I/O 172103-01 mientras el monitor está activo interrumpirá inmediatamente los circuitos del sensor, provocando fallas en los canales y posibles alarmas de peligro a nivel de rack. Omita cualquier lógica de votación relacionada o bloqueos de apagado antes de extraer el módulo.

Preguntas frecuentes técnicas

• ¿Puedo usar el módulo 172103-01 con un bloque de terminación externo?
  No. El 172103-01 está diseñado explícitamente para terminaciones internas donde el cableado de campo se conecta directamente al conector del backplane del rack. Para bloques de terminación externos, debe solicitarse el módulo I/O de terminación externa 172109-01.

• ¿Qué sucede si un cable del sensor de temperatura se rompe o desconecta?
  El monitor 3500/65 ejecuta automáticamente una verificación de límite del transductor. Un cable roto activa un estado de "Circuito Abierto" o "No OK" para ese canal específico. El LED de Canal OK en la tarjeta principal frontal parpadeará, y el estado de salida del canal se llevará fuera de rango para evitar falsas paradas de la máquina.

• ¿Es necesario actualizar el firmware al reemplazar un módulo I/O de revisión antigua por un nuevo 172103-01?
  Si está actualizando o reemplazando una configuración antigua, verifique que la versión del firmware de la tarjeta principal del monitor 3500/65 sea compatible. Un firmware incompatible puede resultar en desajustes de configuración o en una falla continua de "Error de Configuración" en el registro de eventos del rack.

• ¿Cómo se gestiona la Compensación de Unión Fría (CJC) para termopares?
  El 172103-01 cuenta con un sensor de temperatura de estado sólido integrado directamente en el conjunto de la placa del bloque terminal. Este sensor rastrea los cambios en la temperatura del terminal y aplica factores de compensación digital dentro de la capa de procesamiento del monitor 3500/65.
