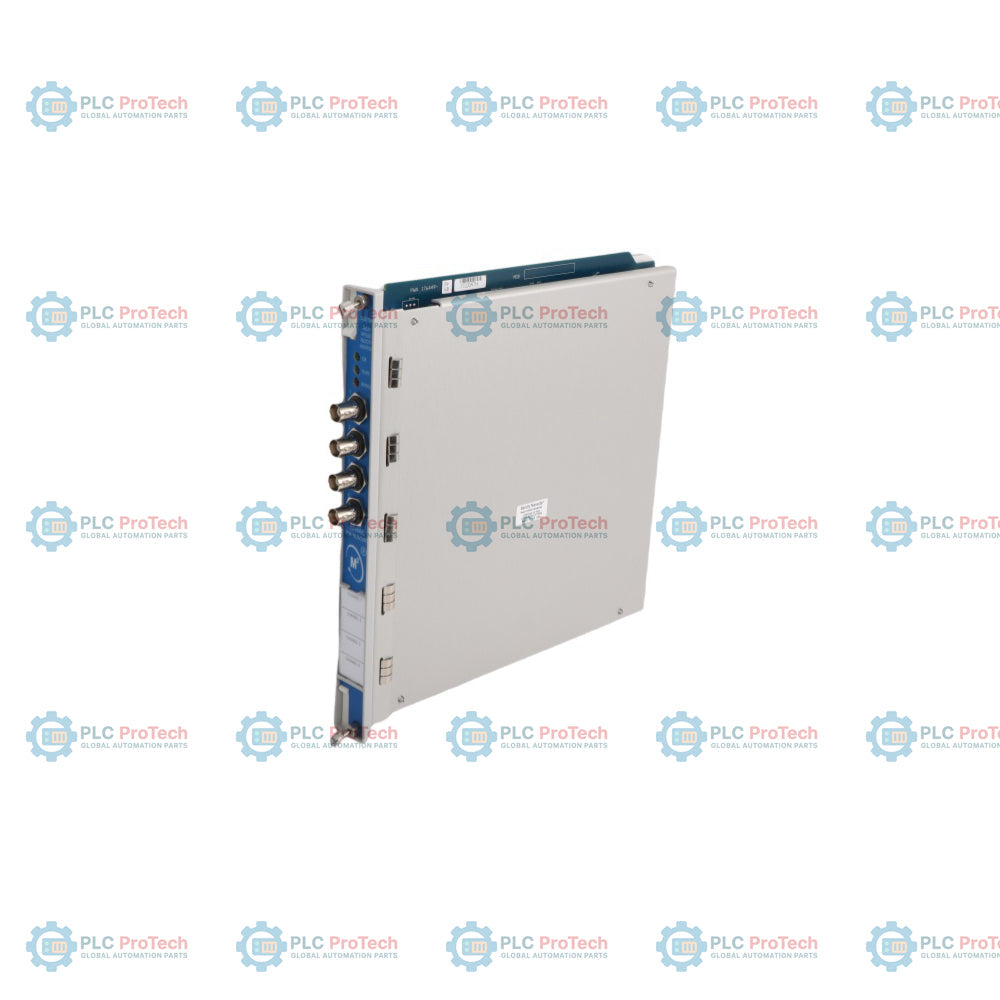

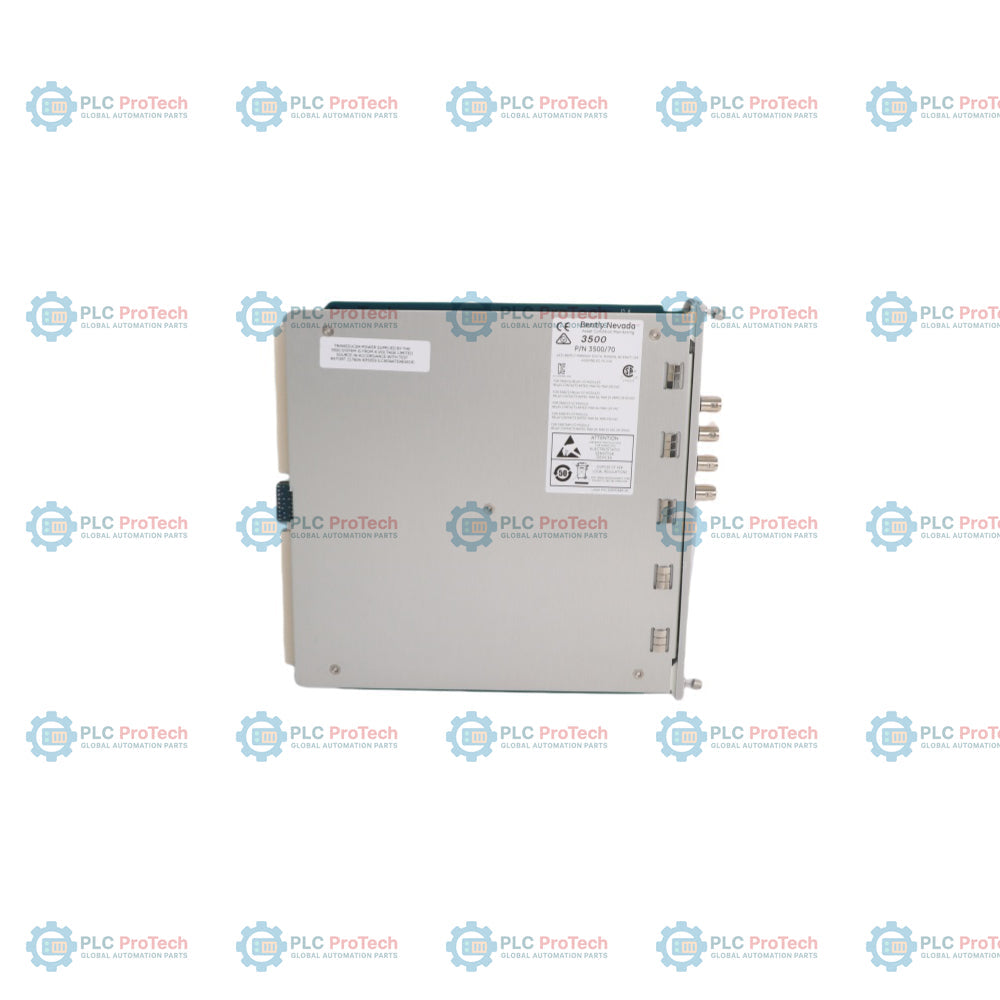

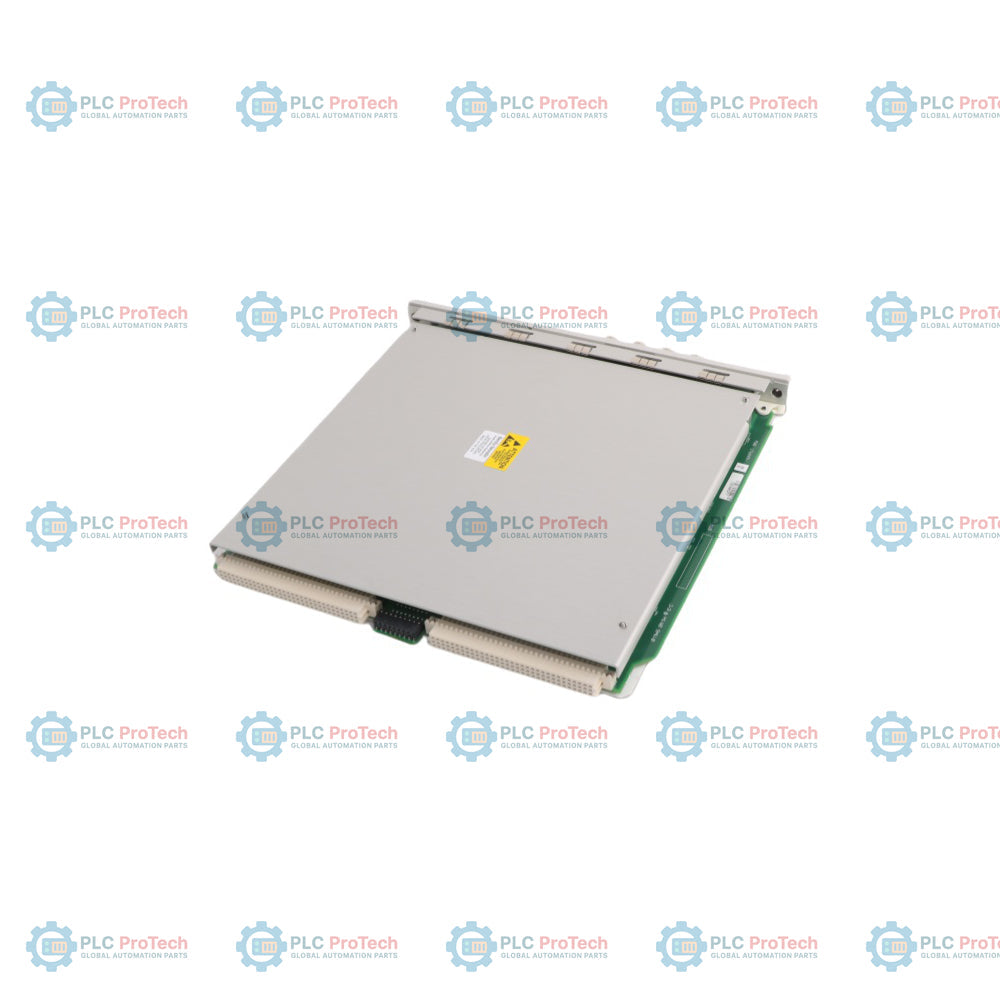

Monitor de velocidad de impulso recíproco 3500/70M Bently Nevada 176449-09

Descripción del Producto

El 176449-09 (3500/70M) es un módulo de monitoreo especializado de 4 canales diseñado específicamente para el paquete de soluciones de compresores alternativos dentro del Sistema de Protección de Maquinaria Bently Nevada 3500. Diseñado para entornos críticos en transmisión de gas, hidrotratadores de refinería y procesamiento químico, este módulo acepta entradas de transductores sísmicos para monitorear niveles críticos de vibración en el cárter y el cabezal cruzado. Al utilizar algoritmos avanzados de aceleración por impulso y velocidad alterna, el 176449-09 detecta holguras mecánicas y eventos de impacto mucho antes de que escalen a fallas catastróficas en el bastidor o las bielas. Su integración en el rack 3500 asegura una protección continua de la maquinaria, proporcionando datos diagnósticos esenciales que permiten a los operadores pasar de reparaciones reactivas a programas de mantenimiento optimizados basados en la condición.

Configuración Técnica

El módulo 3500/70M utiliza una arquitectura versátil de 4 canales diseñada para las firmas dinámicas únicas de la maquinaria alterna.

• Programación de Pares Dobles: Los canales se programan en pares (1/2 y 3/4), permitiendo que el monitor realice dos funciones distintas simultáneamente a través de las cuatro entradas. Las funciones soportadas incluyen Aceleración por Impulso, Aceleración 2, Velocidad Alterna y Velocidad Alterna de Baja Frecuencia.

• Condicionamiento de Señal: El módulo acondiciona las señales sísmicas crudas para derivar mediciones pico de vibración, que luego se comparan con puntos de alarma programables por el usuario.

• Salidas con Buffer: El panel frontal cuenta con cuatro conectores coaxiales protegidos contra cortocircuitos (uno por canal), proporcionando acceso directo a las señales crudas del transductor para instrumentos diagnósticos externos sin comprometer el lazo de protección.

• Lógica de Alerta/Peligro: Cada canal puede configurarse con puntos de ajuste independientes de Alerta y Peligro, activando relés del sistema para disparar apagados automáticos de la maquinaria o advertencias al operador basadas en la lógica de votación configurada.

Especificaciones Técnicas

Preguntas Frecuentes sobre Aplicaciones en Campo

¿Cuál es el beneficio específico de la Aceleración por Impulso para unidades alternas?

Los compresores alternativos generan señales de impulso distintas cuando componentes mecánicos como pasadores o pernos del cabezal cruzado se aflojan. La función de Aceleración por Impulso del 3500/70M está ajustada para detectar estos impactos de alta frecuencia y corta duración que el monitoreo estándar de velocidad podría pasar por alto.

¿Puede usarse el 3500/70M en instalaciones en áreas peligrosas?

Sí, cuando se combina con los módulos de barrera interna I/O apropiados (como el 135473-01), el sistema está certificado para uso en ambientes intrínsecamente seguros bajo las normas CSA, ATEX e IECEx.

¿Qué causa que se encienda el LED "Bypass"?

El LED Bypass se enciende cuando uno o más canales tienen su lógica de alarma inhibida. Esto se realiza típicamente mediante el Software de Configuración del Rack 3500 durante el arranque de la máquina o mantenimiento del transductor para evitar disparos molestos.

Guías de Instalación e Ingeniería para la Confiabilidad

• Selección del Módulo I/O: Asegúrese de que el 176449-09 esté emparejado con el módulo I/O correcto para su estilo de terminación. Use Terminación Interna I/O (140471-01) para cableado directo al rack, o Terminación Externa I/O (140482-01) si utiliza una tira terminal remota.

• Colocación del Transductor Sísmico: Para el monitoreo de vibración del cabezal cruzado, los sensores sísmicos deben montarse firmemente en la dirección del movimiento del cabezal cruzado. Asegúrese de que la superficie de montaje sea plana y esté libre de pintura para mantener la transmisión de señales de alta frecuencia.

• Cableado y Apantallamiento: Use cableado de par trenzado apantallado de alta calidad para todas las entradas sísmicas. Para evitar bucles de tierra, conecte el apantallamiento solo a tierra del rack 3500; no conecte a tierra el apantallamiento en el extremo del transductor a menos que se use una base de montaje aislada específica.

• Torque y Montaje: Al instalar el 3500/70M en el rack, asegúrese de apretar los tornillos del chasis para proporcionar un camino de tierra de baja impedancia para la protección EMI. Para los sensores sísmicos en campo, siga los requisitos específicos de torque para pernos de montaje 1/4-28 o M8 para evitar errores por resonancia.
