Módulo de entrada/salida Proximitor/Sísmico 3500 ENCORE Bently Nevada 289837-01

Descripción del Producto

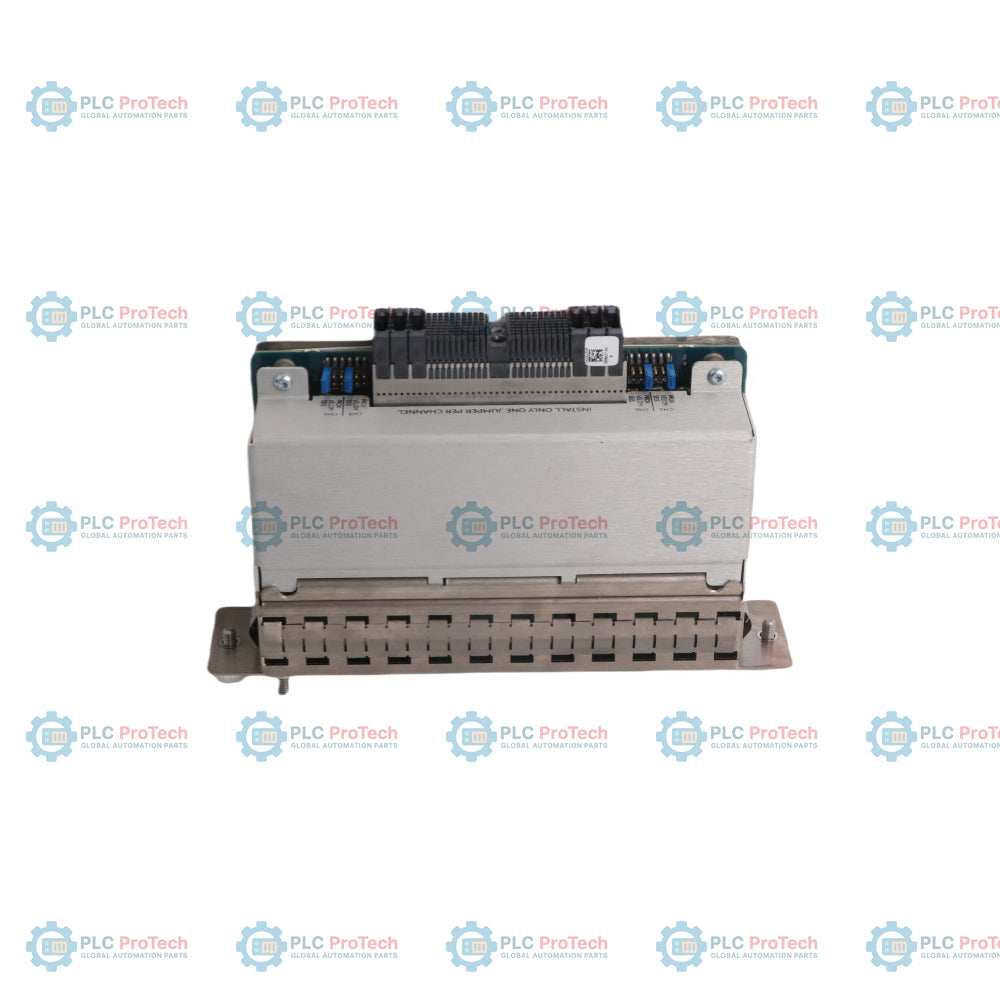

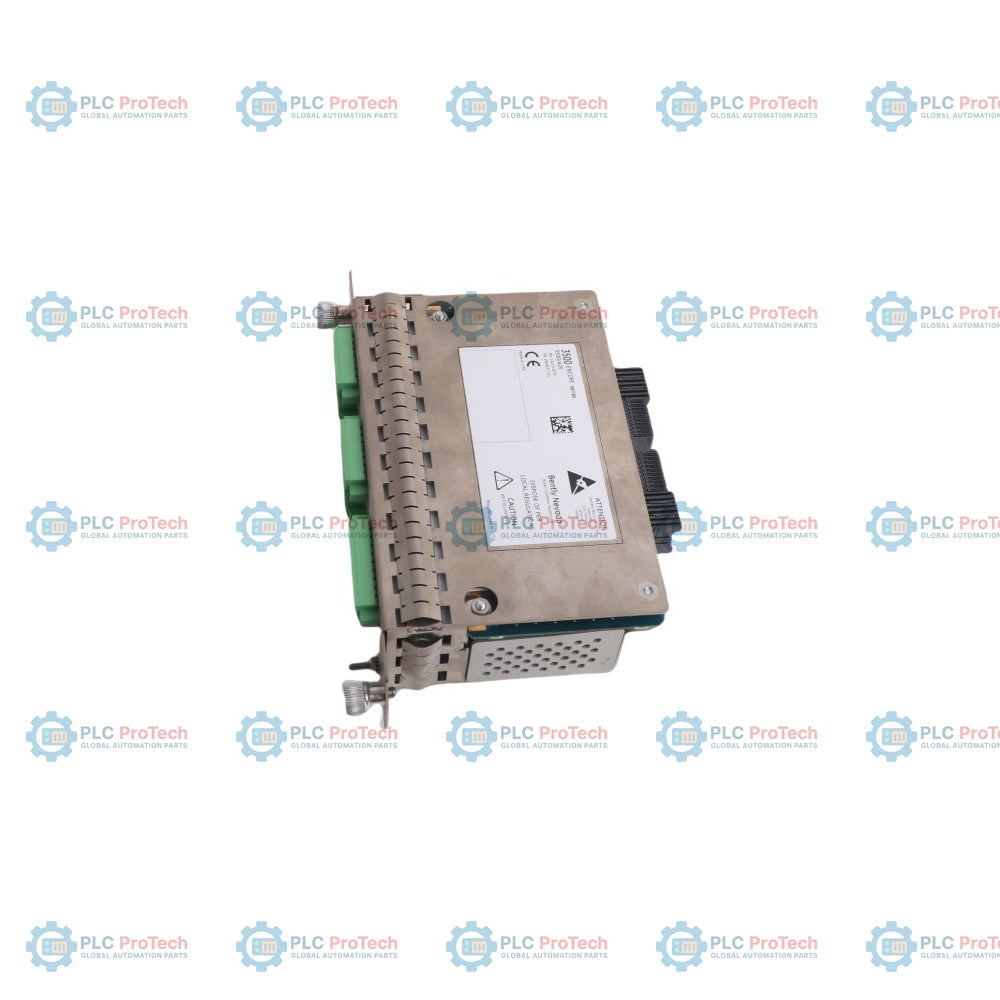

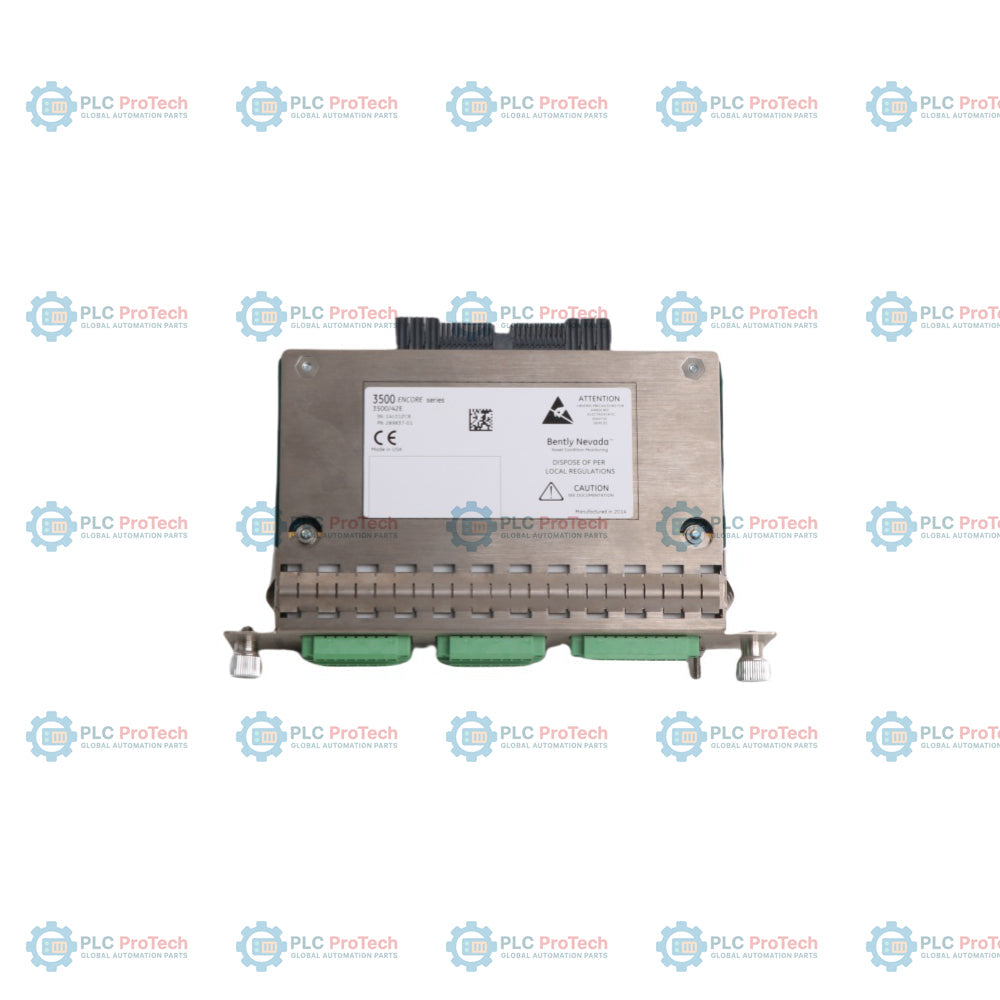

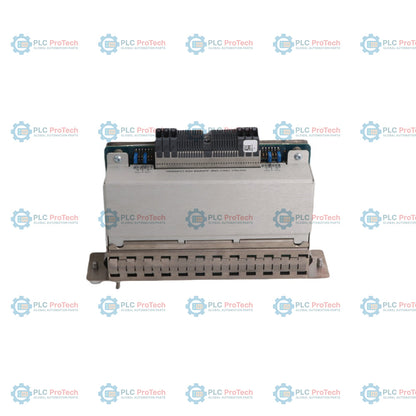

El 289837-01 es un módulo de entrada/salida Proximitor/Sísmico de alto rendimiento diseñado específicamente para el Sistema de Protección de Maquinaria Bently Nevada 3500 ENCORE. Este módulo funciona como la interfaz crítica del panel trasero para el Monitor de Vibración 3500/42E, facilitando la conexión de hasta cuatro canales de transductores de proximidad o sísmicos. Ampliamente utilizado en los sectores de generación de energía, petróleo y gas, y minería, el 289837-01 permite la monitorización de parámetros vitales de la maquinaria, incluyendo vibración radial, posición de empuje y excentricidad. Al proporcionar un acondicionamiento y transmisión de señal confiables al procesador principal, este módulo de E/S garantiza una protección continua de la maquinaria y una adquisición de datos de alta fidelidad. Es un componente esencial para las instalaciones que están haciendo la transición de sistemas 3300 heredados a la plataforma ENCORE, permitiendo una monitorización de vibración modernizada sin sacrificar la integridad del cableado de campo.

Configuración Técnica

El módulo de E/S 289837-01 está diseñado para soportar las capacidades de arquitectura dual de la serie 3500 ENCORE, asegurando la máxima flexibilidad para la monitorización de vibración y posición.

• Capacidad de Cuatro Canales: Cuando se utiliza en un bastidor estándar del Sistema 3500 ENCORE, el módulo soporta cuatro canales independientes, programados en pares (Canales 1 y 2; Canales 3 y 4) para realizar funciones específicas de monitorización.

• Versatilidad de Transductores: Compatible con una amplia variedad de sensores, incluyendo sondas de proximidad para mediciones en cojinetes de película líquida y transductores sísmicos (acelerómetros o sensores de velocidad) para vibración del carcasa.

• Integración del Sistema: En una configuración del Sistema 3500 ENCORE, el módulo de E/S se conecta con Módulos de Relé programables lógicamente para activar circuitos de parada de maquinaria basados en puntos de ajuste definidos por el usuario para Alerta y Peligro.

• Lógica de Acondicionamiento: Cada canal procesa señales crudas de los transductores en "valores estáticos", proporcionando al personal operativo diagnósticos en tiempo real sobre la salud de la maquinaria tanto en condiciones estacionarias como transitorias.

Especificaciones Técnicas

Preguntas Frecuentes sobre Aplicaciones Industriales

¿Se puede usar el 289837-01 como repuesto directo para módulos de E/S de la serie 3300?

No. Aunque el sistema 3500 ENCORE está diseñado para actualizar monitores 3300, el 289837-01 está específicamente destinado para su uso en el Bastidor del Sistema 3500 ENCORE. Para configuraciones de "Actualización de Bastidor" donde el chasis 3300 permanece, el sistema utiliza los módulos de E/S de la serie 3300 preexistentes.

¿Este módulo de E/S soporta simultáneamente vibración radial y posición de empuje?

Sí. Dado que los canales se programan en pares, puede configurar los Canales 1 y 2 para vibración radial mientras que los Canales 3 y 4 se configuran para posición de empuje (o cualquier otra función soportada) dentro del mismo monitor 3500/42E.

¿Cómo maneja el módulo fallos de señal como un sensor desconectado?

El monitor 3500/42E, que se conecta a través del 289837-01, realiza auto-pruebas continuas. Si una señal de transductor falla o el cableado de campo se ve comprometido, el monitor indicará un estado "No OK", evitando paradas falsas y alertando al mantenimiento mediante el Software de Configuración del Bastidor 3500.

Guía de Ingeniería de Campo e Instalación

• Cableado y Apantallamiento: Al conectar sensores Proximitor o Sísmicos a los terminales del 289837-01 , asegúrese de que las pantallas de los cables estén conectadas únicamente a tierra en el módulo de E/S. No conecte a tierra las pantallas en el extremo del transductor para evitar bucles de tierra, que pueden introducir ruido y comprometer la precisión de la medición de vibración.

• Torque de Instalación: Asegúrese de que el módulo de E/S esté completamente insertado en la parte trasera del bastidor ENCORE y que los tornillos de montaje estén apretados para asegurar el módulo contra el backplane. Esto es crítico para mantener la integridad de la señal en ambientes de alta vibración típicos de plataformas de compresores o salas de turbinas.

• Protección Ambiental: Aunque el módulo está clasificado para hasta un 95 por ciento de humedad sin condensación, siempre debe instalarse en un gabinete con clasificación NEMA 4 o IP65 si se encuentra en áreas con alta humedad o químicos corrosivos. Asegure un flujo de aire adecuado dentro del bastidor para mantener la temperatura de operación por debajo del umbral de 65 °C.

• Verificación de Configuración: Después de reemplazar un módulo de E/S, siempre utilice el Software de Configuración del Bastidor 3500 para verificar que las parejas de canales y los tipos de transductores coincidan con los sensores instalados en campo. Realice una prueba de circuito para asegurar que los puntos de ajuste de Alerta y Peligro estén activando correctamente los Módulos de Relé asociados.
