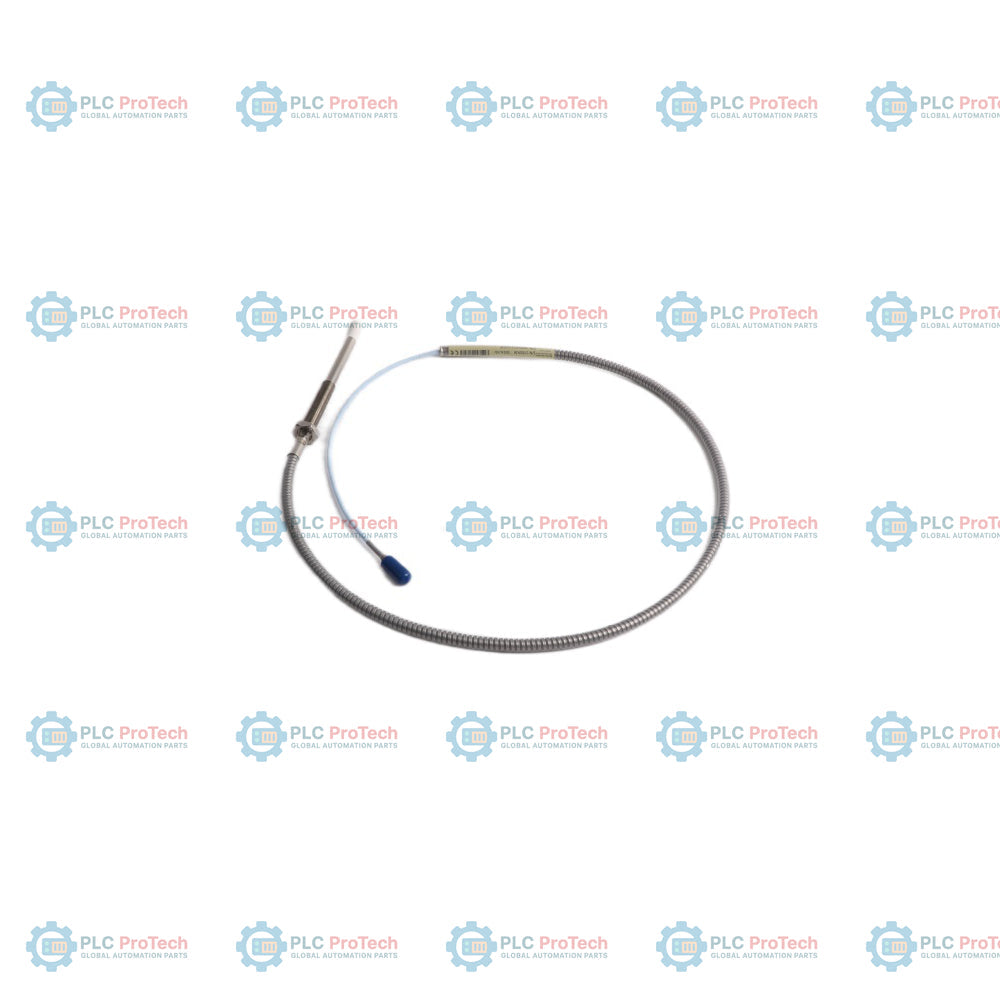

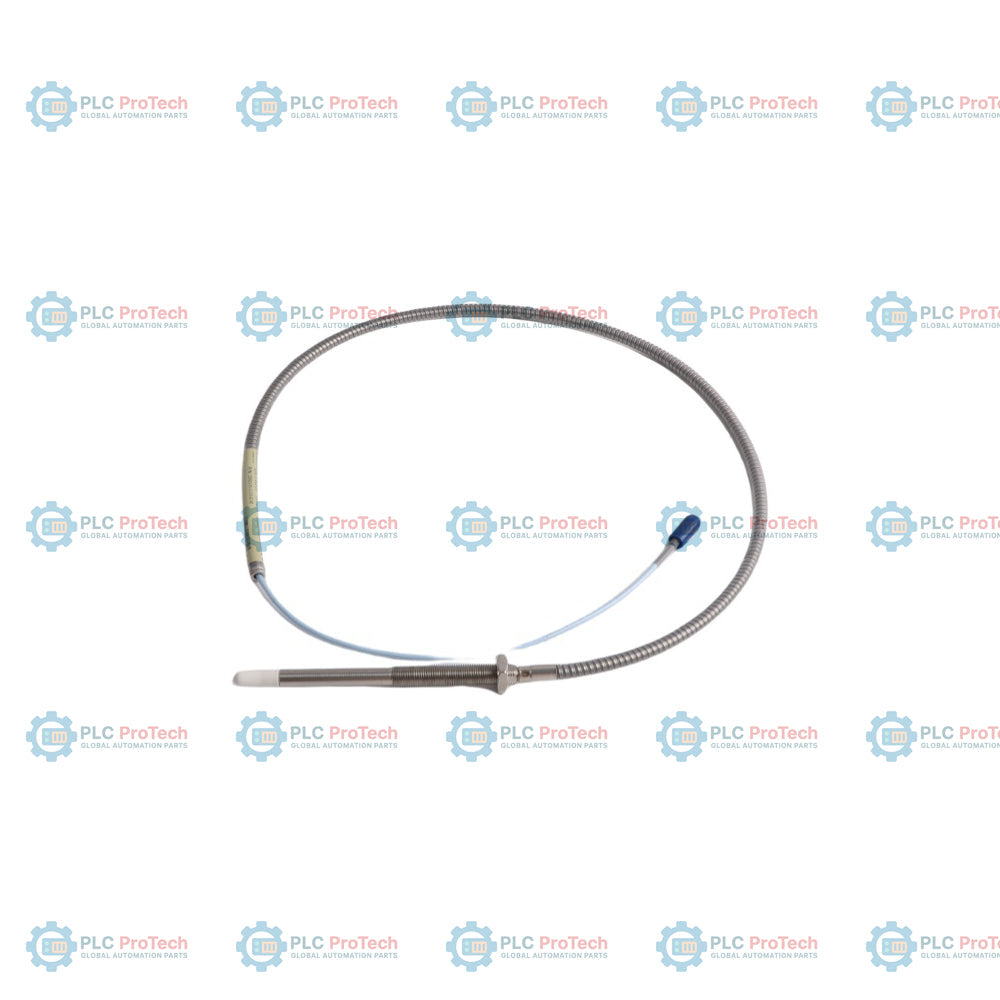

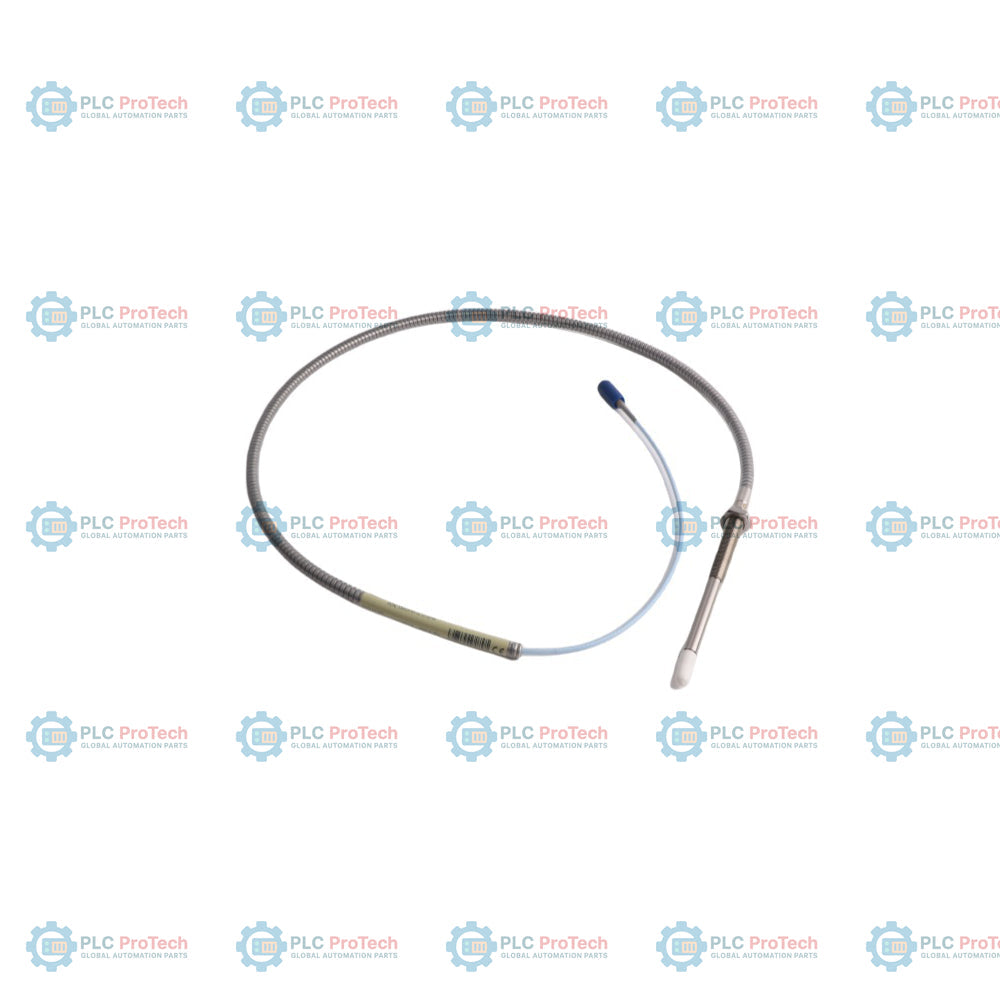

Bently Nevada 330910-05-11-10-02-00 Sonda de proximidad 3300 NSv, rosca M10X1, con armadura

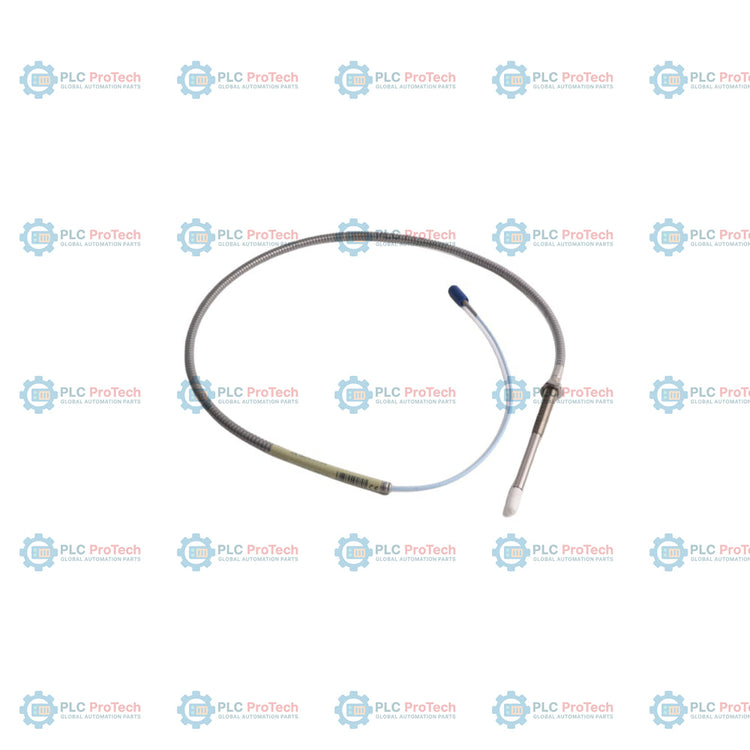

Descripción general del producto

El 330910-05-11-10-02-00 es un sensor de desplazamiento por corrientes de Foucault robusto y de alta fiabilidad, diseñado por Bently Nevada para la suite especializada de diagnóstico de maquinaria 3300 NSv . Con roscas métricas estándar M10X1 en la carcasa, esta sonda de proximidad sin contacto mide con precisión las vibraciones radiales a nivel micrométrico, la posición axial del eje y las holguras de empuje estructurales. Los equipos rotativos de servicio pesado que operan en entornos de procesos continuos —incluidos compresores centrífugos de alta velocidad en líneas de refinado químico, circuitos industriales de refrigeración de servicio severo y bombas de lubricación de procesos en centrales eléctricas— dependen de esta configuración del sensor para detectar anomalías de los rotores mecánicos en rápido movimiento. Fabricada con compuestos avanzados resistentes a sustancias químicas y una cubierta flexible de acero inoxidable, la sonda soporta una exposición continua a hidrocarburos volátiles, gases corrosivos y aceites agresivos para turbinas. Al transferir directamente formas de onda limpias de radiofrecuencia (RF) y alta frecuencia a un sensor acondicionador Proximitor adyacente, este transductor evita la divergencia repentina del eje y reduce el tiempo de inactividad imprevisto y no planificado de la planta.

Desglose del sufijo del número de pieza

Las dimensiones específicas de acoplamiento de la rosca, la longitud total de la carcasa, los parámetros del cable y las certificaciones de organismos de seguridad de la 330910-05-11-10-02-00 La sonda de proximidad métrica se define por completo mediante las siguientes opciones alfanuméricas de fábrica.

• Raíz del producto 330910: Identifica la plataforma de hardware fundamental para la sonda de proximidad métrica de alta precisión 3300 NSv, con especificación de rosca M10X1.

• Opción de longitud sin rosca -05: Especifica una longitud de manguito sin rosca de 50 mm. Este segmento superior liso del eje permite realizar ajustes de colocación precisos dentro de carcasas de máquinas gruesas o bastidores internos de compresión.

• Opción de longitud total de la carcasa -11: Establece una longitud mecánica total, roscada y sin rosca, de 110 mm, medida desde la cara sensora hasta el collarín de transición blindado.

• Opción de longitud total -10: Designa una longitud continua de 1,0 metros (39 pulgadas) del cable de la sonda integrado, desde el núcleo sensor hasta el punto de interfaz trasero.

• Opción de tipo de conector y cable -02: Equipa el módulo con un terminal coaxial miniatura ClickLoc con pines de latón chapado en oro, combinado con un cable de diámetro estándar recubierto por una resistente y flexible armadura protectora de acero inoxidable.

• Opción de aprobación de organismos -00: Indica una configuración estándar básica destinada a zonas de despliegue industrial general donde no se requieren certificaciones locales de protección contra explosiones para áreas peligrosas.

Especificaciones técnicas y umbrales de funcionamiento

Preguntas frecuentes sobre telemetría y diagnóstico de maquinaria

¿Qué ventajas operativas específicas ofrece la sonda 3300 NSv frente a la sonda 190 antigua de la serie 3000?

La sonda 3300 NSv ofrece características superiores de vista lateral en comparación con los modelos 190 antiguos de la serie 3000 cuando se ajusta a distancias idénticas del objetivo de la máquina. Esta optimización geométrica evita que los metales adyacentes de la carcasa distorsionen el campo electromagnético, lo que proporciona una lectura de proximidad mucho más limpia, con una diafonía o interferencia de la pared lateral mínima.

¿Se puede utilizar esta sonda métrica indistintamente en una configuración existente del sistema 3300 RAM?

Sí. La sonda 3300 NSv y sus cables de extensión correspondientes son mecánica y eléctricamente compatibles con versiones anteriores de la antigua serie 3300 RAM de Bently Nevada. Sin embargo, la serie NSv está fabricada con una resistencia química superior, por lo que es mucho más adecuada para entornos de compresores de proceso donde las mezclas químicas agresivas podrían degradar las puntas de las sondas antiguas.

¿Qué ocurre si la sonda 3300 NSv se expone a temperaturas inferiores a -34 °C durante períodos prolongados?

Aunque la sonda está clasificada para una temperatura mínima térmica absoluta de -52 °C, exponer el conjunto a temperaturas inferiores a -34 °C durante períodos prolongados puede provocar el envejecimiento prematuro de los sellos internos de presión. En carcasas de compresores de alta presión, esta degradación puede comprometer la integridad de los sellos y provocar posibles fugas de gas de proceso a través del cuerpo de la sonda.

Guía de ingeniería e instalación

• Asentamiento del terminal ClickLoc y aislamiento del conector:

  Conecte el accesorio coaxial miniatura ClickLoc de la sonda al cable de extensión presionando hasta que los contactos chapados en oro encajen en su sitio. Para proteger la señal de RF de alta frecuencia contra la humedad, el polvo o la contaminación por aceite, instale siempre un protector de conector específico sobre la unión. Si no hay protectores de conector disponibles, envuelva firmemente la unión con cinta de silicona autofusionable. Sin embargo, no utilice cinta de silicona si la conexión estará directamente expuesta al aceite de turbina, ya que los hidrocarburos disolverán el adhesivo de la cinta con el tiempo.

• Restricciones del par mecánico y alivio de tensión del cable:

  Enrosque cuidadosamente la carcasa M10X1 en el soporte de la máquina, asegurándose de que el acoplamiento total de la rosca no supere el límite estructural de 15 mm. Apriete la contratuerca según las especificaciones estándar de par de ingeniería para evitar que el conjunto se afloje debido a vibraciones intensas de la maquinaria. El diseño CableLoc integrado proporciona hasta 220 N (50 lbs) de resistencia continua a la tracción, pero los ingenieros aún deben fijar el tramo blindado a la carcasa de la máquina mediante clips rígidos para evitar daños por latigazo.

• Protocolos de alineación del voltaje objetivo de holgura:

  Establezca la holgura física supervisando la salida de voltaje de CC sin procesar en los terminales del sensor Proximitor con un multímetro digital. Ajuste la profundidad de la carcasa M10X1 hasta que el medidor indique el voltaje objetivo exacto especificado por el marco de calibración del lazo. Esta alineación garantiza que la punta de la sonda se sitúe precisamente dentro de su rango de medición lineal, manteniendo la señal alejada de las zonas de saturación de voltaje de los extremos inferior y superior.
