Descripción general del controlador de movimiento de red inteligente

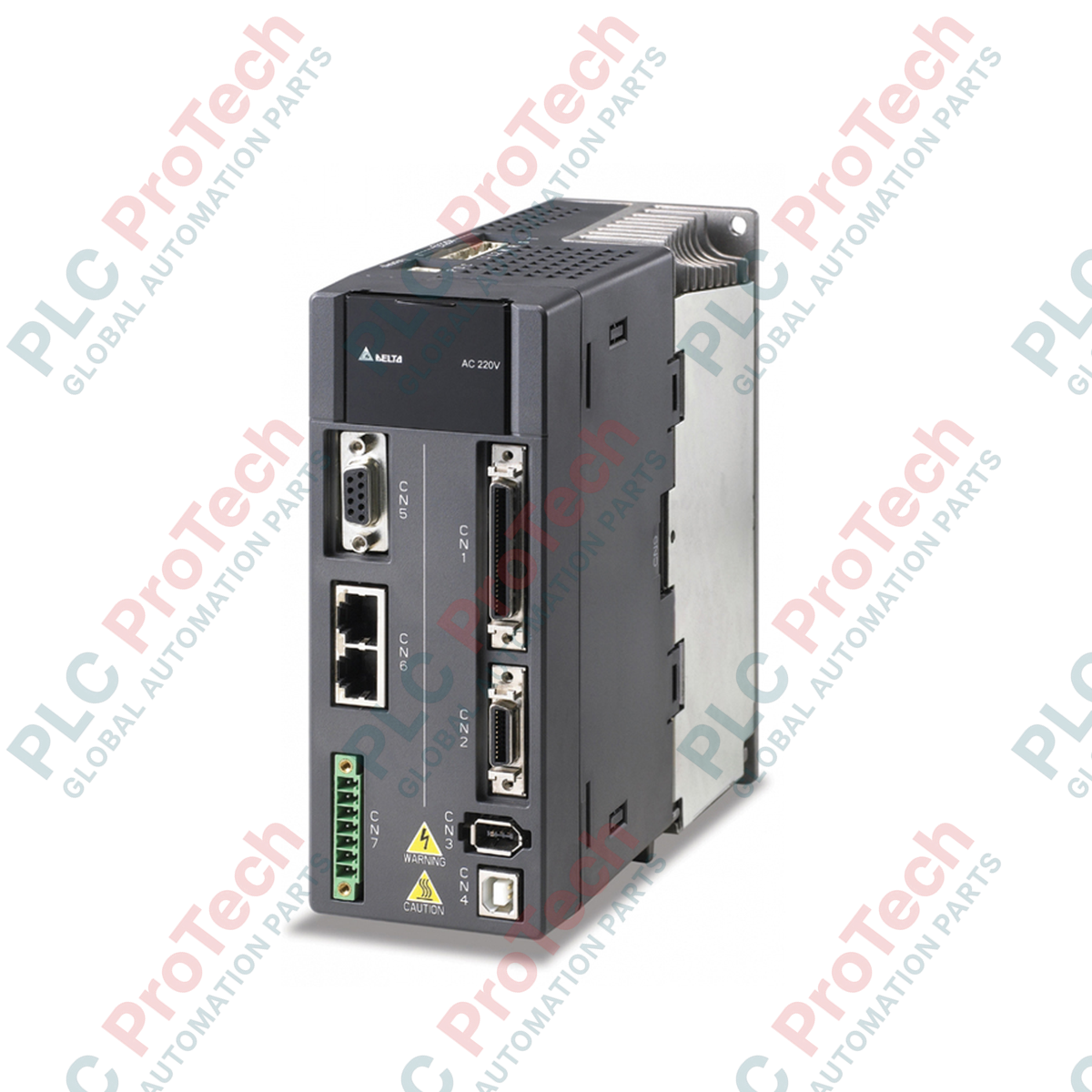

El ASD-A2-1521-F (ASD-A2-1521-F) es un servovariador de CA inteligente y de alto rendimiento, diseñado por Delta dentro del ecosistema de control de la serie insignia ASDA-A2. Con una potencia de salida de 1,5 kW y funcionamiento mediante una versátil interfaz de alimentación de CA monofásica de 220 V, este amplificador digital de gran ancho de banda está diseñado para aplicaciones industriales de alta velocidad que requieren una precisión de posicionamiento determinista y capacidades de red flexibles. En sistemas avanzados de planta, como maquinaria automatizada para la colocación de componentes electrónicos, pórticos robóticos multieje, celdas industriales de envasado farmacéutico y líneas de etiquetado de alta precisión, el ASD-A2-1521-F mantiene una sincronización óptima de la máquina y reduce los tiempos de inactividad imprevistos mediante la leva electrónica integrada, lazos de registro de alta velocidad y supresión automatizada de resonancias. Su arquitectura de bus de comunicación nativa permite la sincronización en tiempo real con las capas de automatización de supervisión.
Funciones avanzadas de automatización y arquitectura de hardware
La disposición interna de ingeniería del amplificador ASDA-A2 de 1,5 kW está optimizada para lazos de control de movimiento de baja latencia y el procesamiento de trayectorias complejas:
-
Motor E-Cam integrado: Incluye una función de leva electrónica integrada (E-Cam) compatible con hasta 720 puntos de macroposicionamiento, con interpolación interna fluida, ideal para mecanismos de cizallado en movimiento, corte rotativo y seguimiento maestro-esclavo.
-
Interfaz de doble lazo cerrado: Está equipado con una interfaz secundaria de retroalimentación de posición capaz de leer directamente escalas lineales o codificadores secundarios, eliminando los errores de holgura mecánica en el eje accionado.
-
Núcleo de ajuste automático en tiempo real: Incorpora avanzadas matrices de filtrado de muesca automatizado que identifican y neutralizan automáticamente la resonancia estructural de alta frecuencia, protegiendo el tren de transmisión mecánico contra la fatiga por vibraciones.
-
Flexibilidad de entrada monofásica: El bus de CC interno optimizado y el equilibrio de la capacitancia permiten que el amplificador suministre una salida continua de 1,5 kW utilizando fuentes comunes de 220 V CA monofásicas, lo que reduce la complejidad del despliegue en la red eléctrica.
Parámetros críticos de ingeniería
El siguiente resumen de especificaciones detalla los parámetros límite mecánicos, eléctricos y de rendimiento verificados para la configuración del sistema:
| Parámetro |
Especificaciones |
| Modelo |
ASD-A2-1521-F |
| Marca |
DELTA |
| Origen |
Taiwán |
| Clasificación del sistema de accionamiento |
Plataforma de alto rendimiento ASDA-A2 |
| Potencia de salida nominal |
1,5 kW |
| Configuración de entrada de red eléctrica |
220 V CA (monofásica, 50/60 Hz nominales) |
| Rango de tolerancia de tensión |
De 170 V CA a 255 V CA |
| Corriente de salida continua |
8,3 amperios |
| Código de configuración del modelo |
F (diseño integrado de interfaz especializada de comunicación y movimiento) |
| Seguimiento del lazo de realimentación |
Admite entradas de encoder óptico absoluto/incremental de 20 bits |
| Arquitectura del circuito de control |
Control SVPWM basado en un procesador de señales digitales (DSP) |
| Umbral de temperatura ambiente |
De 0 a 55 °C (margen para montaje estándar en chasis) |
| Peso neto de la unidad |
2,00 kg |
| Peso de envío |
4,00 kg |
Base de conocimientos técnicos y preguntas frecuentes
¿Qué ventajas específicas de control de movimiento ofrece la clasificación del modelo tipo F?
La designación de versión tipo «F» identifica una configuración específica dentro de la familia ASDA-A2, que equipa el hardware con redes de comunicación especializadas y estructuras de memoria interna ampliadas para el seguimiento de trayectorias a alta velocidad. Esto permite una sincronización fluida con redes de control de movimiento, manteniendo al mismo tiempo la compatibilidad total con asignaciones de macros de E/S digitales físicas de alta densidad.
¿Cómo evita la interfaz de lazo cerrado de doble accionamiento los errores de posicionamiento durante el seguimiento?
El diseño de doble lazo captura datos de ambos el encoder de 20 bits del motor mediante el terminal CN2 y una escala lineal física montada directamente en el carro de la maquinaria mediante el terminal CN5. Al calcular la variación entre la rotación del motor y el desplazamiento real del carro, el DSP interno ajusta continuamente sus lazos de par para cancelar los errores de seguimiento causados por el desgaste de los engranajes mecánicos, la expansión térmica del husillo o la deflexión de la correa.
¿Se recomiendan reactancias de línea externas para instalaciones monofásicas de 1,5 kW?
Sí. El funcionamiento de un servovariador de alta capacidad de 1,5 kW en una línea monofásica genera corrientes de pulsos no lineales significativas, lo que aumenta la distorsión armónica total (THD) en la red eléctrica de la planta. La instalación de una reactancia de línea de CA externa adecuadamente dimensionada en la línea de alimentación de entrada amortigua estas corrientes armónicas y protege los puentes rectificadores internos frente a las sobretensiones.
Puesta en marcha en campo y directrices de seguridad
-
Instalación vertical del armario y separación térmica: Monte el amplificador estrictamente en orientación vertical sobre un panel metálico plano y no combustible para maximizar el flujo de aire por efecto chimenea. Mantenga un espacio libre estructural absoluto de al menos 50 mm por encima y por debajo de la carcasa del accionamiento, y de 20 mm a cada lado al disponer los componentes en una configuración de alta densidad. Asegúrese de que la temperatura interior del armario no supere el límite de 55 °C.
-
Aislamiento del ruido del encoder y las comunicaciones: Enrute todas las líneas de señal del encoder de 20 bits y las líneas del bus de comunicaciones de baja tensión mediante cables apantallados trenzados de forma continua. Mantenga estas rutas de señal sensibles separadas al menos 200 mm de los cables de alimentación de entrada de CA de alta tensión y de los cables de salida del motor PWM de alta frecuencia dentro de las bandejas de cableado del panel, para evitar la inyección de ruido EMI de alta frecuencia y las pérdidas de datos.
-
Dimensionamiento de la disipación de potencia regenerativa: Para ejes que ejecutan ciclos de desaceleración repetitivos a alta velocidad o gestionan grandes sobrecargas gravitacionales (como los mecanismos de elevación vertical), calcule la disipación continua de energía de frenado. Si la capacidad regenerativa interna provoca fallos frecuentes por sobretensión, conecte una resistencia de frenado externa de potencia adecuada entre los terminales P y C, y actualice los parámetros internos del accionamiento para redirigir la energía.
