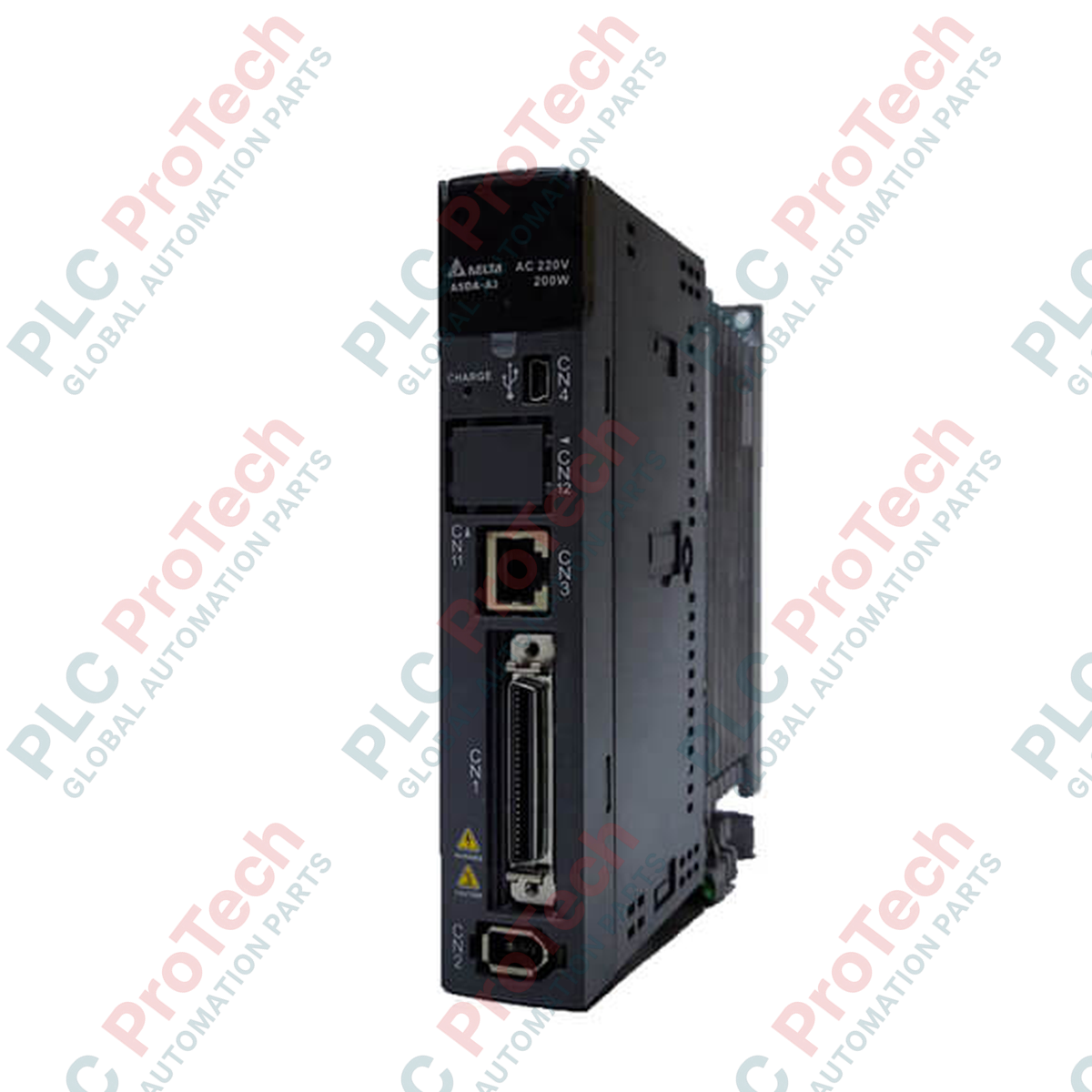

Variador servo AC DELTA ASD-A3-0721-L Serie ASDA-A3 750 W

Resumen y Valor de Ingeniería

El ASD-A3-0721-L (ASDA30721L) es un variador servo AC de alto rendimiento de 750 W diseñado para aplicaciones de control de movimiento de alta velocidad y alta precisión. Operando dentro del avanzado marco Delta ASDA-A3, este variador proporciona mejoras cruciales de rendimiento para maquinaria de embalaje multi-eje, robótica pick-and-place, equipos de fabricación electrónica y sistemas de alimentación de alta velocidad.

Al ofrecer un ancho de banda de alta capacidad de respuesta junto con capacidades integradas de control en bucle cerrado completo, la unidad mitiga eficazmente la vibración estructural y corrige el juego mecánico en tiempo real. Esto asegura una fidelidad de posicionamiento a nivel micrométrico, traduciéndose directamente en tiempos de ciclo minimizados, rendimiento optimizado y reducción del desgaste mecánico en sistemas de transmisión en entornos industriales exigentes.

Configuración del Sistema y Arquitectura de Control

La arquitectura eléctrica del variador soporta configuraciones versátiles de entrada de energía, aceptando corriente alterna de 220 V monofásica o trifásica. Diseñado como una variante 'Tipo L' dentro de la familia A3, el hardware está optimizado para interfaces de control clásicas y localizadas, integrando entrada de Tren de Pulsos (PT) de alta velocidad y modos internos de Registro de Posición (PR).

La interfaz de control de voltaje analógico a bordo de 2 canales permite ajustes rápidos de velocidad o torque, mientras que un enlace de comunicación serial RS-485 dedicado maneja la supervisión y modificación de parámetros. Para asegurar una precisión absoluta de posición a pesar del estiramiento de la correa o la expansión térmica del tornillo, el variador incorpora una interfaz secundaria de codificador dedicada a ejecutar control en bucle cerrado completo directamente desde el lado de la carga.

Especificaciones de Hardware

Consultas Técnicas y Solución de Problemas

• ¿Cómo se programa el modo interno PR (Registro de Posición) para posicionamiento independiente?

  El controlador cuenta con una función interna de indexador capaz de almacenar múltiples objetivos de posición, velocidades y perfiles de aceleración. Estos registros se configuran mediante la herramienta de software Delta ASDA-Soft y se activan dinámicamente a través de entradas digitales configuradas, eliminando la necesidad de un controlador de movimiento externo o una tarjeta de pulsos de alta velocidad para PLC.

• ¿Cuál es la ventaja estructural del modo de control totalmente en lazo cerrado en este accionamiento?

  Los sistemas estándar dependen únicamente del codificador trasero del motor, dejando errores mecánicos sin detectar. Al conectar una escala lineal externa o un codificador auxiliar montado directamente en el El eje lineal vuelve al puerto CN5 del accionamiento, cerrando el lazo alrededor de la carga real. El accionamiento compensa continuamente la elasticidad mecánica y el juego.

• ¿Se puede operar este accionamiento con alimentación residencial o industrial ligera monofásica estándar de 220 VAC?

  Sí. La etapa de entrada admite conexiones monofásicas de 220 V en las líneas terminales L1 y L2. Sin embargo, cuando se opera bajo cargas cíclicas pesadas o demandas de alta aceleración, se recomienda entrada trifásica para equilibrar el voltaje de rizado del bus de CC y evitar el desgaste prematuro de los capacitores del bus.

Puesta en marcha en campo y protocolos de seguridad

Dimensionamiento de la resistencia regenerativa

Al ejecutar perfiles de desaceleración rápida con cargas de alta inercia, el motor devuelve energía cinética al bus de CC del accionamiento. Si el voltaje interno del bus supera los 410 VCC, se produce una falla por sobretensión. Para evitar esto, verifique el ciclo de trabajo del chopper integrado; si es necesario, conecte una resistencia de potencia externa entre los terminales P(+) y D, asegurándose de modificar correctamente el parámetro de capacidad de la resistencia regenerativa en la memoria interna.

Mitigación de ruido en la entrada de pulsos

Las entradas de tren de pulsos de alta velocidad (hasta 4 Mpps) son muy susceptibles a interferencias electromagnéticas de alta frecuencia generadas por cables de alimentación de motores cercanos. Siempre utilice cableado trenzado blindado (STP) para el conector de señal de comando CN1. La malla debe estar conectada a la carcasa metálica del conector y a tierra directamente al chasis del accionamiento mediante la placa de conexión a tierra proporcionada para garantizar la integridad de la señal.

Montaje y flujo de aire térmico forzado

Monte el servoaccionamiento verticalmente en un panel trasero metálico plano y sin pintar para asegurar una disipación óptima del calor. Mantenga un espacio mínimo lateral de 10 mm y una separación vertical de 50 mm respecto a equipos adyacentes. Para gabinetes con alta generación interna de calor, instale un ventilador de enfriamiento directamente debajo de la alineación del accionamiento para mantener la temperatura del aire ambiente entrante por debajo de 55 °C.
