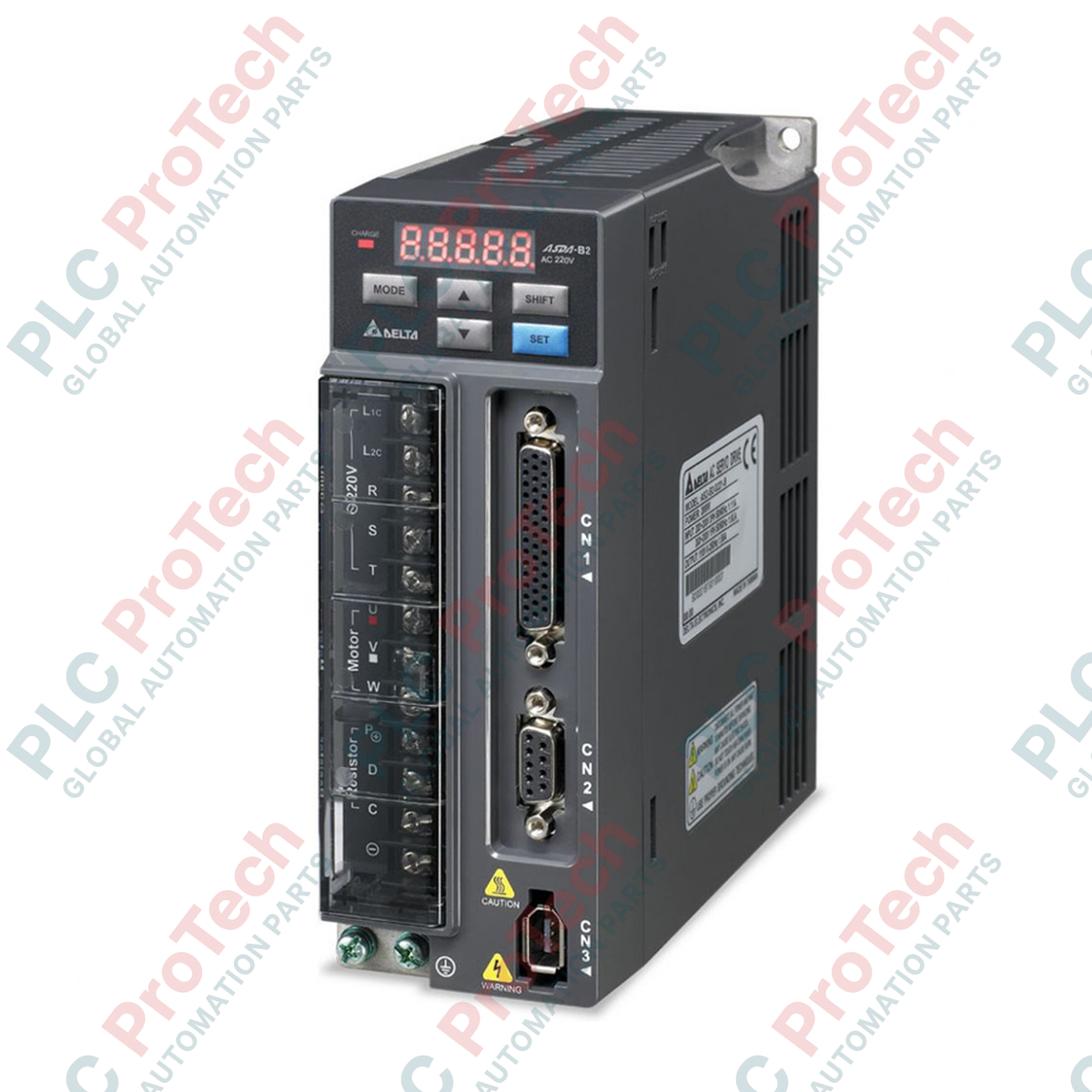

DELTA ASD-B2-2023-B Serie ASDA-B2 Variador servo AC de 2kW

Resumen de Control de Movimiento de Alto Rendimiento

El ASD-B2-2023-B (ASD-B2-2023-B) es un variador servo AC de alta eficiencia diseñado por Delta dentro del ecosistema estándar de la serie ASDA-B2. Con una potencia nominal robusta de 2 kW, este amplificador digital está construido para ofrecer una respuesta dinámica alta, regulación excepcional de velocidad y control preciso de torque para maquinaria de automatización industrial. En entornos exigentes de planta como sistemas de etiquetado de alta velocidad, líneas de embalaje multi-eje, fabricación textil y mecanismos de alimentación CNC, el ASD-B2-2023-B preserva la precisión del tiempo de la máquina y reduce significativamente el tiempo de inactividad inesperado mediante bucles de procesamiento digital de señales (DSP) de alta velocidad y capas integradas de supresión armónica. Su versátil interfaz de comando de pulsos externos permite el control directo de posicionamiento en lazo cerrado bajo cargas mecánicas variables.

Desglose del sufijo del número de parte

Delta utiliza un sistema organizado de codificación alfanumérica para especificar las propiedades eléctricas y de disposición exactas de la familia de variadores ASDA-B2:

• ASD: Variador de servo AC (Categoría principal de producto)

• B2: Plataforma de diseño de alto rendimiento de la serie B2

• 20: Capacidad de potencia de salida nominal de 2.0 kW

• 23: Capacidad de voltaje de entrada de 220 V CA, soportando líneas de alimentación trifásicas

• B: Tipo de modelo versión estándar (configurado con disposición estándar de terminales de entrada/salida)

Parámetros Críticos de Ingeniería

La siguiente matriz detallada de rendimiento describe las limitaciones eléctricas, mecánicas y ambientales verificadas para la integración del sistema de ingeniería:

Base de Conocimientos Técnicos y Consultas Comunes

¿Qué formatos de pulsos de posicionamiento son compatibles con la interfaz de comando externa?

El bloque terminal de pulsos externo está diseñado para aceptar tres configuraciones digitales principales: Pulso + Dirección (disposición estándar paso/dirección), señales diferenciales en cuadratura de fase A/B (ideal para seguimiento maestro-esclavo mediante un codificador) y flujos de pulsos duales CCW + CW. Estas señales pueden enrutar como líneas de colector abierto de 24 VCC o mediante drivers diferenciales de línea de alta velocidad para máxima inmunidad al ruido.

¿Cómo funciona la estrategia integrada de suavizado con filtro pasa bajos?

El filtro pasa bajos ajustable está dirigido a la capa de frecuencia de entrada de comando. Cuando el controlador maestro genera pasos de aceleración repentinos, el filtro pasa bajos suaviza los bordes digitales abruptos del comando, reduciendo la resonancia mecánica y el ruido acústico de alta frecuencia en el chasis de la máquina sin introducir retrasos en el seguimiento del lazo de posición.

¿Es seguro operar este accionamiento de 2.0 kW con una línea de suministro monofásica de 220 V AC?

No, este modelo específico de hardware de 2 kW está calibrado para un circuito de entrada estable de 220 V AC trifásico para manejar las altas demandas de corriente de los capacitores del bus de CC internos durante las fases de aceleración de torque máximo. Operar continuamente con alimentación monofásica puede causar un sobrecalentamiento severo del puente de entrada, aumento del voltaje de rizado del bus de CC y disparos prematuros por falla de subtensión bajo cargas mecánicas pesadas.

Puesta en Marcha en Campo y Directrices de Seguridad

• Espacios Térmicos en el Gabinete: Monte el amplificador de accionamiento verticalmente sobre un subpanel metálico plano y no combustible dentro del gabinete de control eléctrico. Mantenga un espacio libre absoluto de al menos 50 mm a ambos lados y 120 mm por encima y debajo de las rutas de escape del ventilador de enfriamiento para facilitar un flujo de aire convectivo natural y forzado adecuado. Asegúrese de que el aire interno del gabinete no supere el límite operativo de 55 °C.

• Blindaje de Señales de Pulso de Alta Velocidad: Enrute todas las líneas de señal de pulso de comando de bajo voltaje y retroalimentación del codificador usando cables trenzados blindados de alta calidad. Mantenga estas líneas de datos sensibles aisladas dentro de bandejas de cables dedicadas, separadas de las líneas principales de 220 VAC de alto voltaje y de los cables de salida PWM de alta frecuencia del motor por un mínimo de 200 mm para suprimir completamente la interferencia electromagnética cruzada.

• Selección de Resistencia de Frenado Regenerativo: Para aplicaciones que involucren ejes verticales de alta inercia o ciclos de desaceleración rápidos y repetitivos, verifique que la capacidad interna de la resistencia regenerativa sea suficiente. Si el voltaje del bus de CC supera repetidamente los umbrales de protección, desactive la resistencia interna mediante la configuración de parámetros y conecte una resistencia de frenado dinámico externa con la clasificación adecuada a los terminales P y D.
