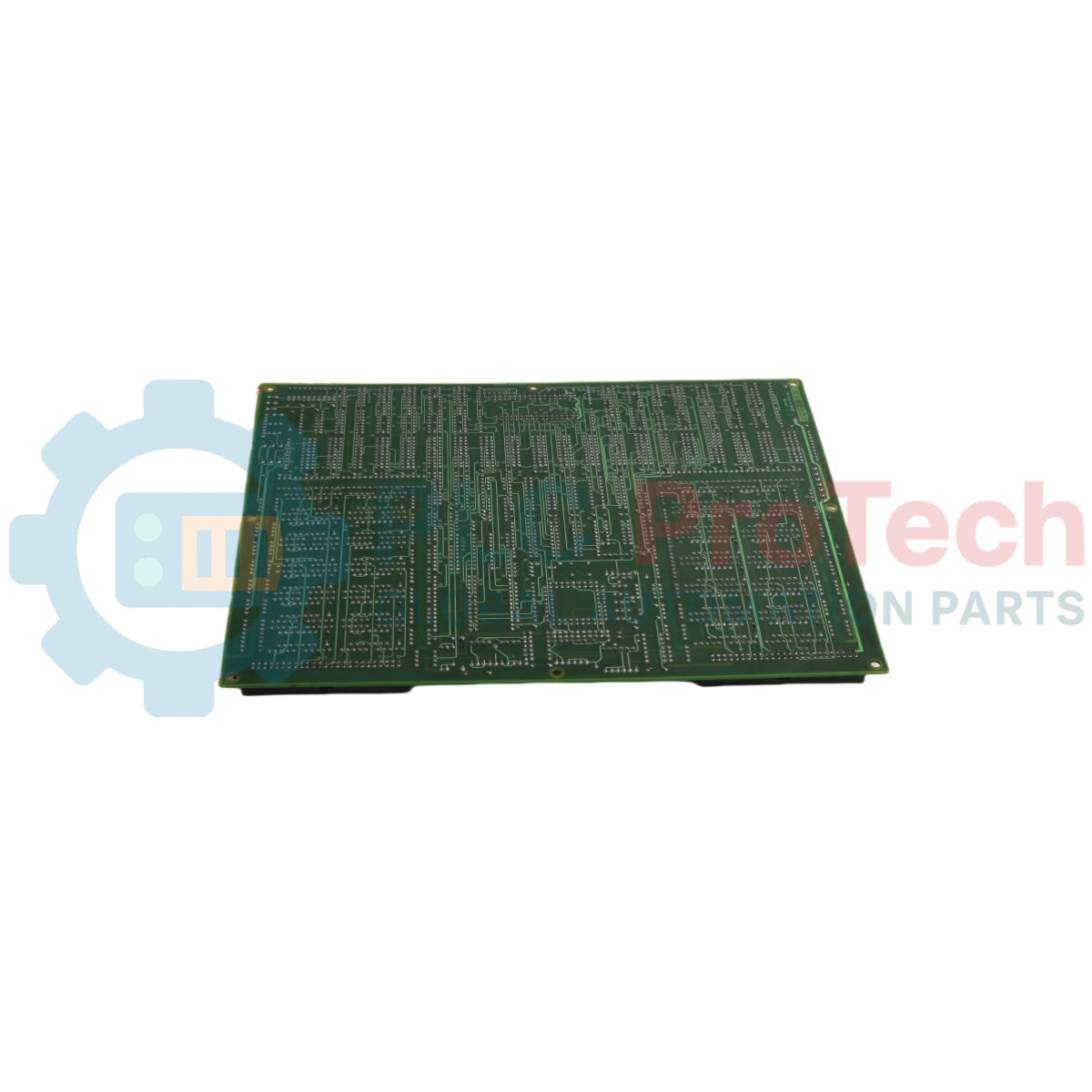

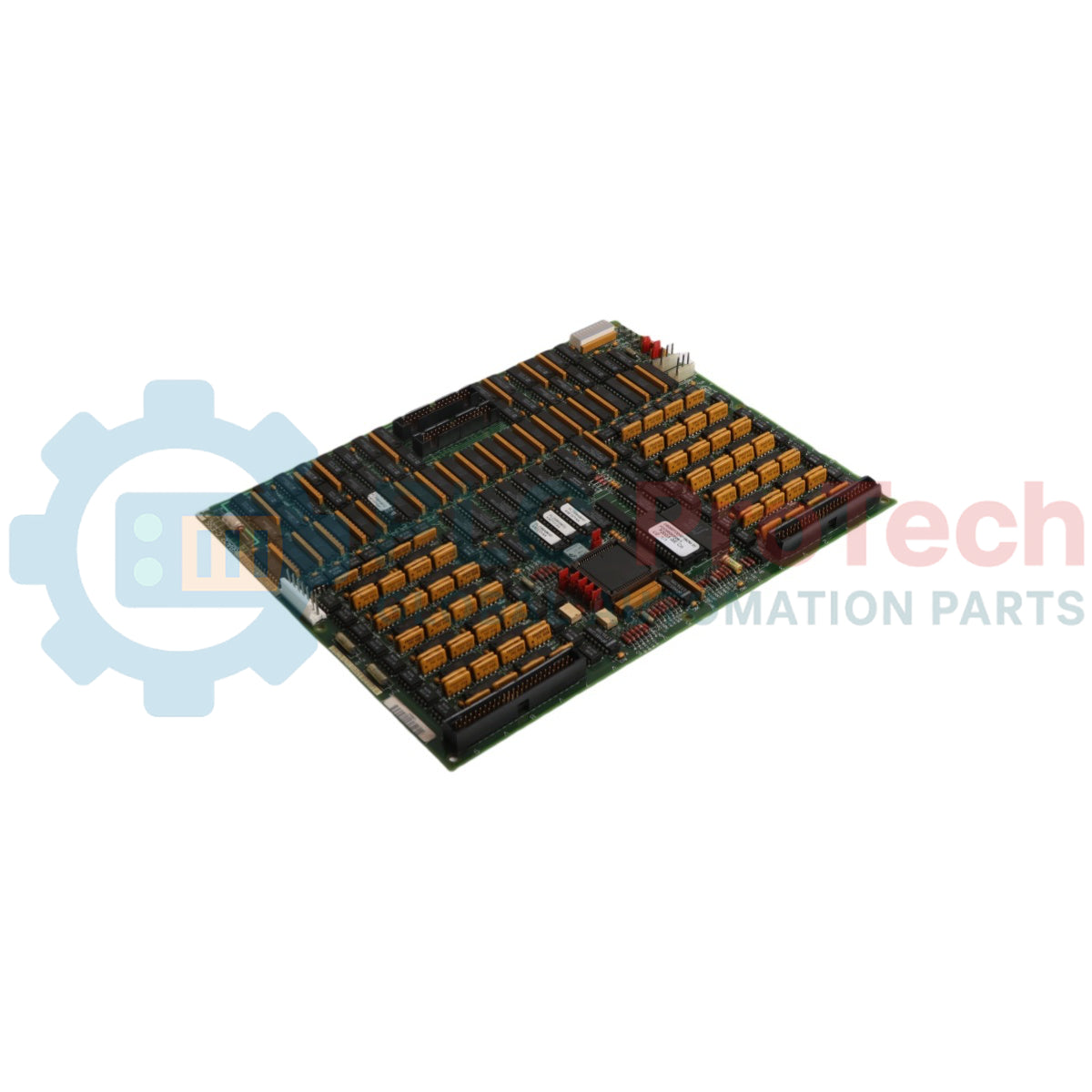

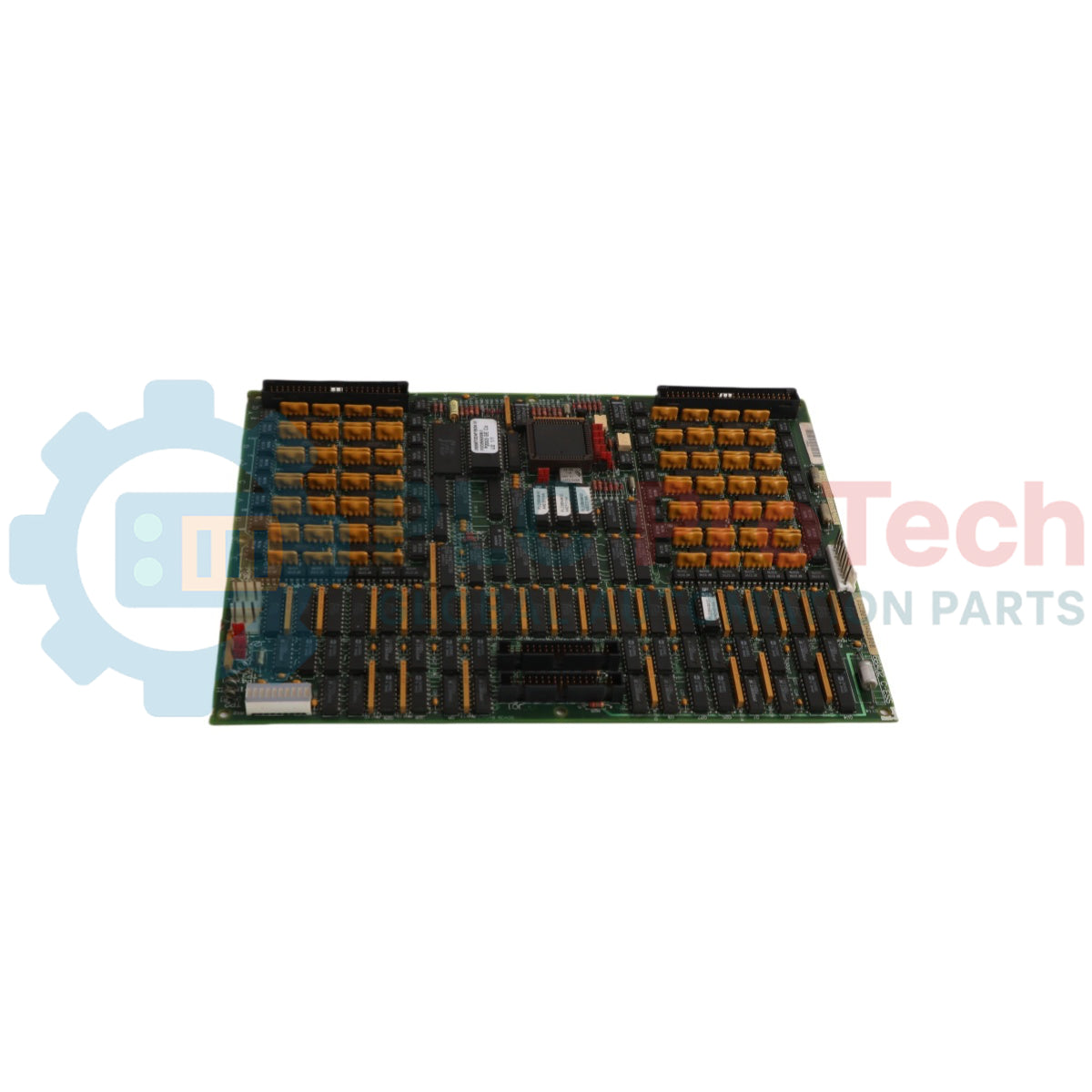

DS215UCVBG3AJ Placa de control de aplicaciones GE Mark V | Módulo UCVB Speedtronic

Descripción general del producto

La DS215UCVBG3AJ funciona como una placa de control de aplicaciones principal dentro del sistema de control de turbinas GE Mark V Speedtronic. Este sofisticado módulo sirve como nodo central de procesamiento para el núcleo <C> (núcleo de control) o el núcleo <I> (interfaz de visualización), gestionando la ejecución de algoritmos de control complejos, el procesamiento de E/S y la comunicación del sistema. Como parte de la serie UCVB, la DS215UCVBG3AJ coordina el flujo de datos entre los sensores de hardware de la turbina y la interfaz del operador, garantizando un funcionamiento estable en turbinas de gas y vapor. Su arquitectura gestiona la multitarea en tiempo real, lo que permite supervisar simultáneamente parámetros críticos como la velocidad de la turbina, la temperatura de escape y el flujo de combustible, con la alta fiabilidad necesaria para la generación eléctrica de nivel industrial.

Principales ventajas técnicas

Arquitectura avanzada de microprocesador

La placa integra un microprocesador 80196 de alto rendimiento junto con procesadores especializados de señales digitales. Este enfoque de procesamiento de doble capa permite que la DS215UCVBG3AJ gestione de forma independiente los lazos de control críticos en cuanto a tiempo, separados de las tareas de comunicación de menor prioridad, evitando retrasos durante fluctuaciones repentinas de carga o situaciones de disparo de emergencia.

Bus de comunicación multicanal

Equipada con múltiples puertos de comunicación, la unidad admite los protocolos propietarios IONET y Stage Link. Estos buses de datos de alta velocidad permiten que la placa se sincronice sin interrupciones con otros núcleos Mark V, facilitando la lógica de votación de redundancia modular triple (TMR), característica distintiva de la arquitectura de seguridad Speedtronic.

Flexibilidad programable en campo

La revisión G3AJ utiliza chips EPROM y EEPROM para almacenar datos de configuración específicos del sitio y el software de control de la turbina. Este diseño permite a los ingenieros actualizar la lógica de control o calibrar las desviaciones de los sensores mediante la interfaz del operador (OI), sin necesidad de realizar modificaciones físicas en la disposición del hardware de la placa.

Especificaciones técnicas

Guía de instalación y mantenimiento

Configuración y transferencia de EPROM

Antes de instalar una DS215UCVBG3AJ de reemplazo, compruebe la revisión del software en los chips EPROM. Normalmente, deberá transferir los chips especializados (que contienen la lógica de la turbina específica del sitio) de la placa retirada a la nueva unidad. Asegúrese de que la orientación del chip coincida con la guía con muesca del zócalo para evitar errores lógicos durante el arranque.

Alineación y fijación en la ranura

La placa utiliza varios conectores de pines de alta densidad en su borde posterior. Inspeccione el plano posterior para detectar residuos o pines doblados antes de insertarla. Deslice la placa por las guías designadas del bastidor y aplique una presión firme y uniforme hasta que las palancas de bloqueo encajen. Una fijación incorrecta puede provocar alarmas intermitentes de «Fallo de comunicación del núcleo».

Reinicio y calibración del sistema

Después de la instalación, realice un «Restablecimiento de control» completo mediante la interfaz Mark V. Supervise los códigos de los LED de diagnóstico situados en la placa frontal de la unidad. Una secuencia de arranque correcta concluye cuando el núcleo entra en el estado «A7», lo que indica que el software de la aplicación se está ejecutando y está sincronizado con el resto de la red de control.

Ventajas de ingeniería

La DS215UCVBG3AJ está diseñada para una vida útil superior a dos décadas en entornos industriales exigentes. Su PCB multicapa incorpora pistas reforzadas para soportar los ciclos térmicos habituales en las operaciones de las centrales eléctricas. Al proporcionar una plataforma centralizada y estable para el software de control Mark V, esta placa minimiza los «disparos intempestivos» y mejora la eficiencia térmica de la turbina mediante cálculos precisos de la relación combustible-aire. Sigue siendo un componente esencial para mantener sistemas Mark V antiguos, ya que ofrece un puente entre la robustez del hardware de la década de 1990 y las necesidades operativas modernas.

Preguntas frecuentes técnicas

P1: ¿Qué significa el sufijo «G3AJ» en este número de pieza?

R1: La «G» indica el número de grupo (que representa la configuración específica del hardware), mientras que «3AJ» identifica el nivel de revisión. Esta revisión suele incluir componentes de memoria actualizados o una protección mejorada de los circuitos en comparación con las versiones G1 o G2 anteriores.

P2: ¿Puedo sustituir esta placa en caliente mientras la turbina está funcionando?

R2: No. Para sustituir la DS215UCVBG3AJ, es necesario apagar el núcleo de control específico (<C>, <R>, <S> o <T>). En un sistema TMR, la turbina puede, en teoría, seguir funcionando con los núcleos restantes, pero se recomienda encarecidamente realizar este mantenimiento durante una parada programada para evitar un disparo total del sistema.

P3: ¿Cómo soluciono una alarma de «Desajuste del votador» relacionada con esta placa?

R3: Primero, compruebe el cableado IONET conectado a la placa. Si el cableado está asegurado, utilice las herramientas de diagnóstico Mark V para verificar si la placa UCVB recibe datos coherentes de los núcleos de E/S. Un desajuste suele indicar un fallo en la RAM de la placa o un problema con el reloj de sincronización.

P4: ¿Es compatible la DS215UCVBG3AJ con los sistemas Mark V LM (aeroderivados)?

R4: Sí, las placas de la serie UCVB se utilizan tanto en plataformas Mark V de servicio pesado (Frame) como aeroderivadas (LM), aunque el software programado en las EPROM diferirá considerablemente entre ambas.
