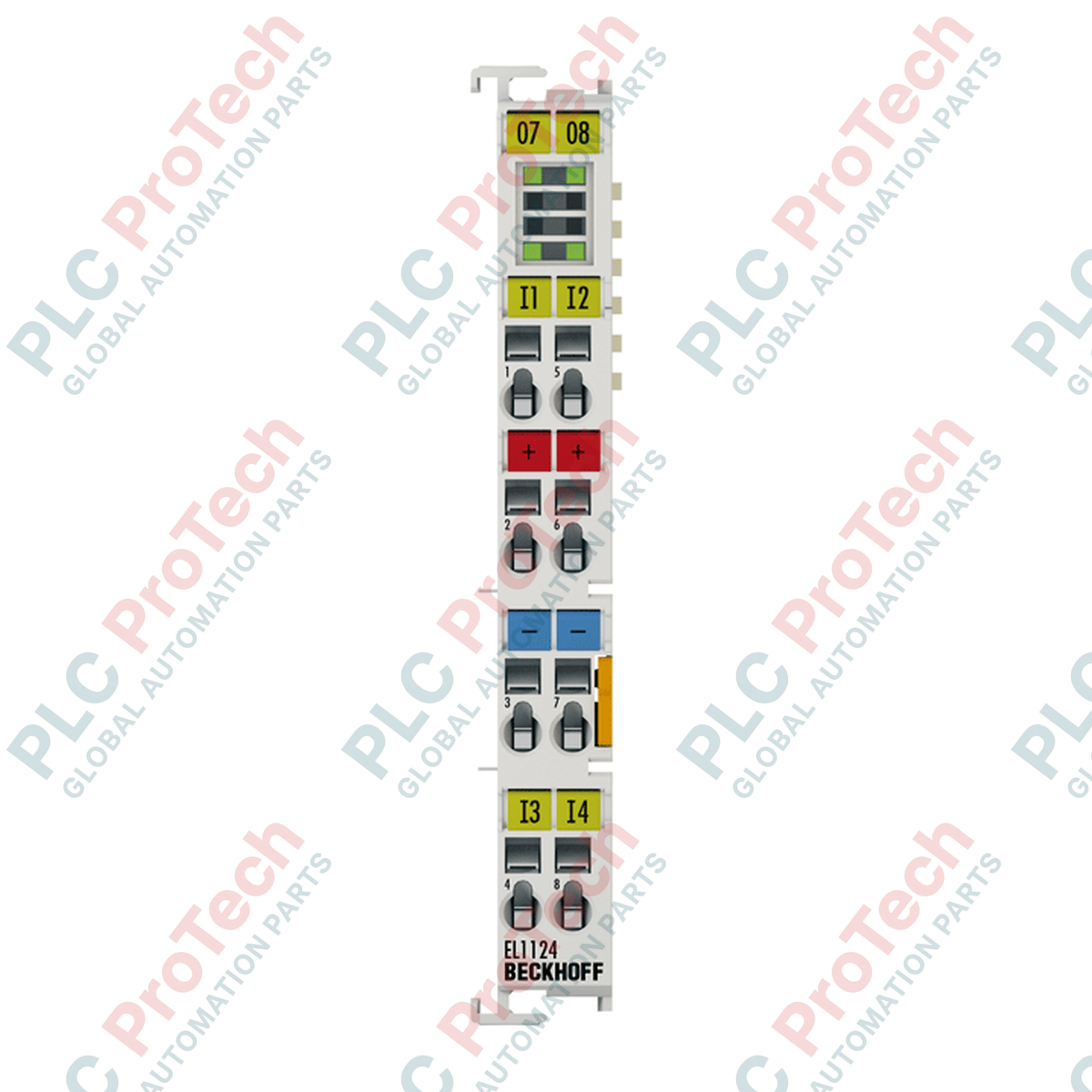

EL1124-0030 Terminal de entrada digital ultrarrápida BECKHOFF de 4 canales, 5 V CC

Descripción general del producto

El EL1124-0030 (EL11240030) es un terminal de entrada digital de 4 canales de alta velocidad diseñado para el sistema de E/S EtherCAT, específicamente para niveles lógicos de 5 V CC. Con un filtro de hardware excepcionalmente rápido de 0.05 µs, este terminal está diseñado para aplicaciones industriales B2B que requieren una detección de señal casi instantánea, como el recuento de alta velocidad, el análisis de modulación por ancho de pulso (PWM) y la interfaz con sensores rápidos de nivel CMOS o TTL. El EL1124-0030 permite la integración de señales electrónicas de bajo voltaje directamente en la estructura EtherCAT de alta velocidad sin la necesidad de convertidores de nivel de señal.

Arquitectura de hardware y tecnología CMOS rápida

La arquitectura del EL1124-0030 se centra en la tecnología de entrada Fast CMOS. Esto permite que el módulo detecte señales "1" con voltajes tan bajos como > 2.4 V, lo que lo hace totalmente compatible con las familias lógicas estándar TTL y CMOS de 5 V. La corriente de entrada ultrabaja de 50 µA garantiza una carga mínima en la fuente de señal, lo cual es fundamental al interactuar con circuitos electrónicos delicados o salidas de alta impedancia.

Aunque el terminal es físicamente compacto (12 mm de ancho), proporciona aislamiento galvánico de 500 V entre el potencial de campo y el bus E. Esta barrera protectora garantiza que el ruido de alta frecuencia o las fallas eléctricas en el lado lógico de 5 V no interfieran con el controlador principal u otros módulos EtherCAT en el segmento.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Qué tan rápido es el filtro de 0.05 µs en comparación con los terminales estándar?

Un terminal de entrada digital estándar (como el EL1008) normalmente tiene un tiempo de filtro de 3.0 ms. El EL1124-0030 es aproximadamente 60,000 veces más rápido, lo que le permite capturar micropulsos que la E/S estándar pasaría por alto por completo.

¿Puedo usar este terminal con señales de 24 V CC?

No. Aplicar 24 V CC al EL1124-0030 probablemente dañará el circuito de entrada CMOS rápido. Este terminal está estrictamente clasificado para 5 V CC de tensión nominal. Para aplicaciones de 24 V, utilice la serie EL10xx o EL11xx.

¿Cuál es el beneficio de la tecnología de conexión de 3 hilos?

La tecnología de 3 hilos le permite proporcionar una fuente de alimentación de 5 V dedicada y tierra (GND) directamente desde el terminal al sensor. Esto es ideal para sensores de proximidad o codificadores de 5 V que requieren una fuente de alimentación local estable para funcionar.

Guía de ingeniería e instalación

• Integridad de la señal: Dado el tiempo de respuesta ultrarrápido de 0.05 µs, el terminal es altamente sensible a la interferencia electromagnética (EMI). Utilice siempre cables blindados para las líneas de señal de 5 V y conecte a tierra el blindaje en el punto de entrada del gabinete para evitar que el ruido de alta frecuencia active entradas falsas.

• Selección de la fuente de alimentación: Asegúrese de que la fuente de alimentación de 5 V CC para el lado de campo esté bien regulada y desacoplada. Un rizado significativo en la línea de 5 V puede cruzar los umbrales lógicos (0.8 V a 2.4 V), lo que lleva a estados de señal inestables.

• Cableado y terminación: El terminal admite cableado enchufable (serie ES), lo que permite retirar el bloque de contactos para un mantenimiento más rápido. Utilice un destornillador para accionar las abrazaderas de resorte y asegure una longitud de pelado de 8 a 9 mm para una conexión segura.

Ventajas de ingeniería

El EL1124-0030 es una herramienta especializada para ingeniería de alta dinámica. Su capacidad para procesar señales de 5 V con latencia de submicrosegundos lo convierte en una opción principal para tareas de medición y sincronización "sobre la marcha". Con la certificación ATEX Zona 2, se puede implementar de forma segura en entornos peligrosos, como laboratorios de investigación química o plataformas especializadas de prueba de combustible. Para los fabricantes de máquinas B2B, este terminal elimina el costo y la complejidad de las placas de acondicionamiento de señal externas, proporcionando una interfaz directa y nativa de EtherCAT para las señales electrónicas más rápidas del sistema.
