EL3022 BECKHOFF Terminal de entrada analógica de 2 canales 4–20 mA diferencial

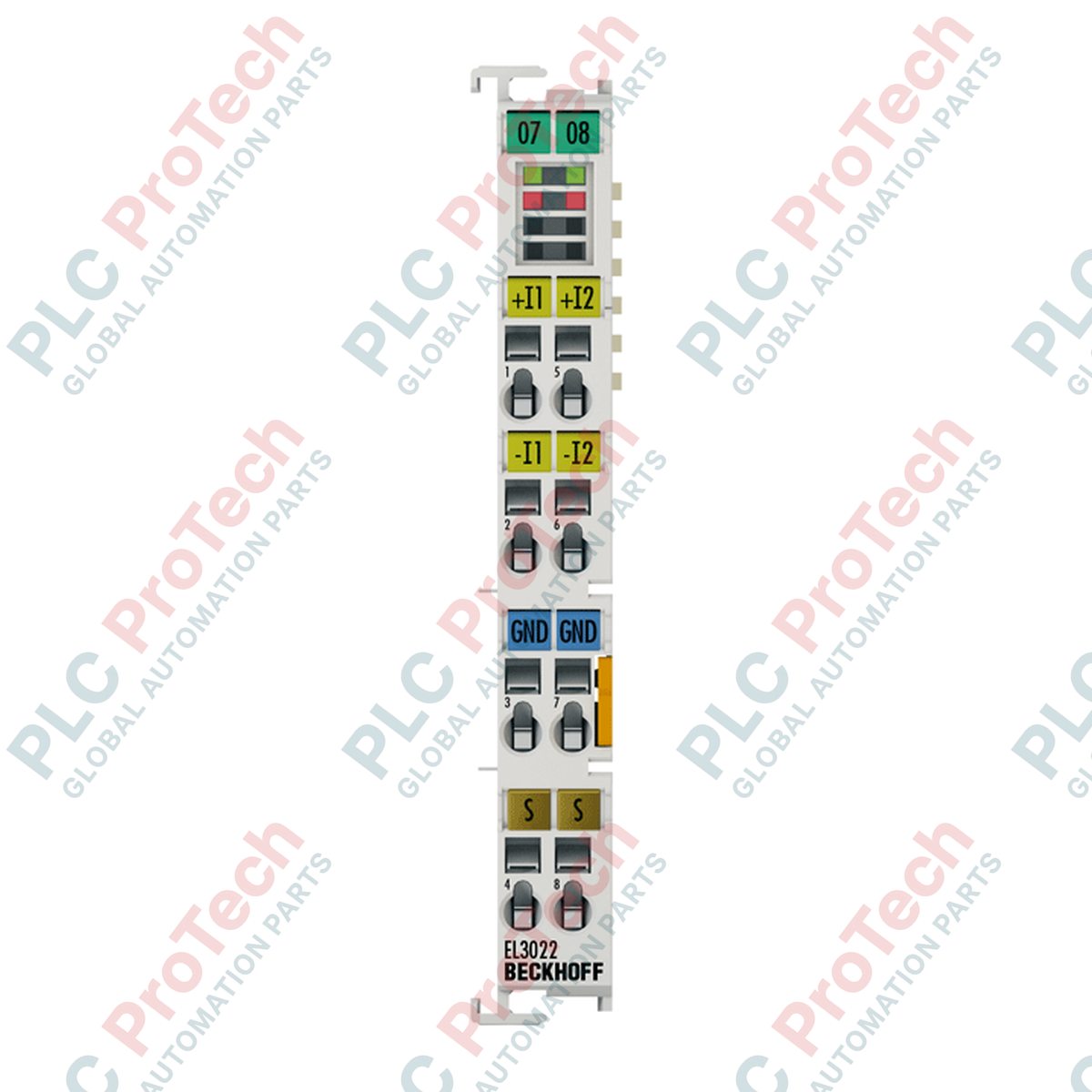

Descripción general del producto

El EL3022 (EL3022) es un terminal de entrada analógica de 2 canales de calidad profesional diseñado para el sistema de E/S EtherCAT. Está diseñado específicamente para procesar señales de corriente de 4 a 20 mA utilizando tecnología de entrada diferencial. A diferencia de los módulos de un solo extremo, las entradas diferenciales del EL3022 proporcionan un rechazo de ruido superior y eliminan la interferencia de bucles de tierra, lo que lo convierte en la solución B2B ideal para mediciones de alta precisión en entornos industriales eléctricamente ruidosos. Con una resolución de 12 bits y filtrado de señal integrado, este terminal es un elemento básico para el monitoreo de procesos críticos, incluida la detección de presión, flujo y nivel en los sectores químico, energético y manufacturero.

Arquitectura de hardware y ventaja diferencial

La arquitectura del EL3022 se centra en sus dos entradas diferenciales independientes. Al medir la diferencia de voltaje entre dos líneas de señal en lugar de referenciarse a una tierra común, el módulo puede cancelar eficazmente el ruido de modo común que a menudo afecta a las tiradas largas de cables en las instalaciones industriales. Admite un voltaje de modo común ($U_{CM}$) de hasta 10 V, lo que proporciona una flexibilidad significativa en varias topologías de cableado de campo.

El terminal cuenta con un filtro de hardware de 1 kHz y filtros FIR/IIR activables por software para garantizar la estabilidad de la señal. Los datos se convierten mediante un proceso de multiplexación con un tiempo predeterminado de 0,625 ms, lo que garantiza un flujo constante de datos de alta calidad al maestro EtherCAT. El módulo está alojado en una carcasa de policarbonato estándar de 12 mm, que cuenta con un aislamiento eléctrico de 500 V para proteger la placa posterior del bus E de las sobretensiones del lado del campo.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Por qué elegir la entrada diferencial EL3022 en lugar de un modelo de un solo extremo?

Las entradas diferenciales son esenciales cuando los sensores están ubicados lejos del controlador o cuando los sensores y el PLC operan en diferentes potenciales de tierra. El EL3022 ignora el ruido que aparece por igual en ambos cables de señal, lo que garantiza que solo los datos reales del sensor sean procesados por el convertidor de 12 bits.

¿Este terminal requiere una fuente de alimentación externa?

La lógica y la comunicación del EL3022 se alimentan a través del bus E. Sin embargo, el lazo de corriente de 4-20 mA para los sensores normalmente requiere una fuente de alimentación externa de 24 V CC, que se puede distribuir a través de terminales de alimentación separados en el segmento EtherCAT.

¿Puedo monitorear la falla del sensor?

Sí. Dado que la señal utiliza el estándar de "cero vivo" de 4 mA, cualquier lectura de 0 mA (o significativamente por debajo de 4 mA) indica una rotura de cable o un mal funcionamiento del sensor. El EL3022 admite el monitoreo de valores límite para automatizar estas alertas de diagnóstico en el entorno TwinCAT.

Guía de ingeniería e instalación

• Cableado para máxima precisión: Utilice cables de par trenzado blindados para todas las conexiones diferenciales. Para maximizar las capacidades de rechazo de ruido del EL3022, el blindaje debe conectarse a la tierra funcional (FE) en el lado del terminal utilizando una abrazadera de blindaje de baja impedancia.

• Configuración del filtro: Para variables de proceso de movimiento lento (como la temperatura o los niveles del tanque), active el filtro FIR a través de la configuración CoE (CanOpen over EtherCAT) para lograr una señal altamente suavizada. Para procesos más dinámicos, el filtro IIR proporciona una respuesta más rápida con una supresión de ruido efectiva.

• Mantenimiento y reemplazo: El EL3022 cuenta con nivel de cableado enchufable (serie ES). Esto permite la extracción del bloque de terminales sin desconectar los cables individuales, lo que facilita un servicio rápido y minimiza el riesgo de errores de cableado durante el reemplazo del módulo.

Ventajas de ingeniería

El EL3022 es un robusto "solucionador de problemas" para la integridad de la señal analógica. Su resolución de 12 bits proporciona una amplia precisión para aplicaciones industriales estándar, mientras que su certificación ATEX permite una implementación segura en áreas peligrosas de Zona 2. El cumplimiento de EN 61000-6-2/4 garantiza que el terminal permanezca operativo en entornos con fuertes interferencias electromagnéticas. Para los fabricantes de maquinaria B2B y los integradores de sistemas, el EL3022 ofrece una interfaz confiable y certificada globalmente que simplifica la integración de instrumentación analógica sofisticada en el ecosistema EtherCAT.
