EL9515 BECKHOFF Terminal de fuente de alimentación de 15 V CC con diagnóstico

Descripción general del producto

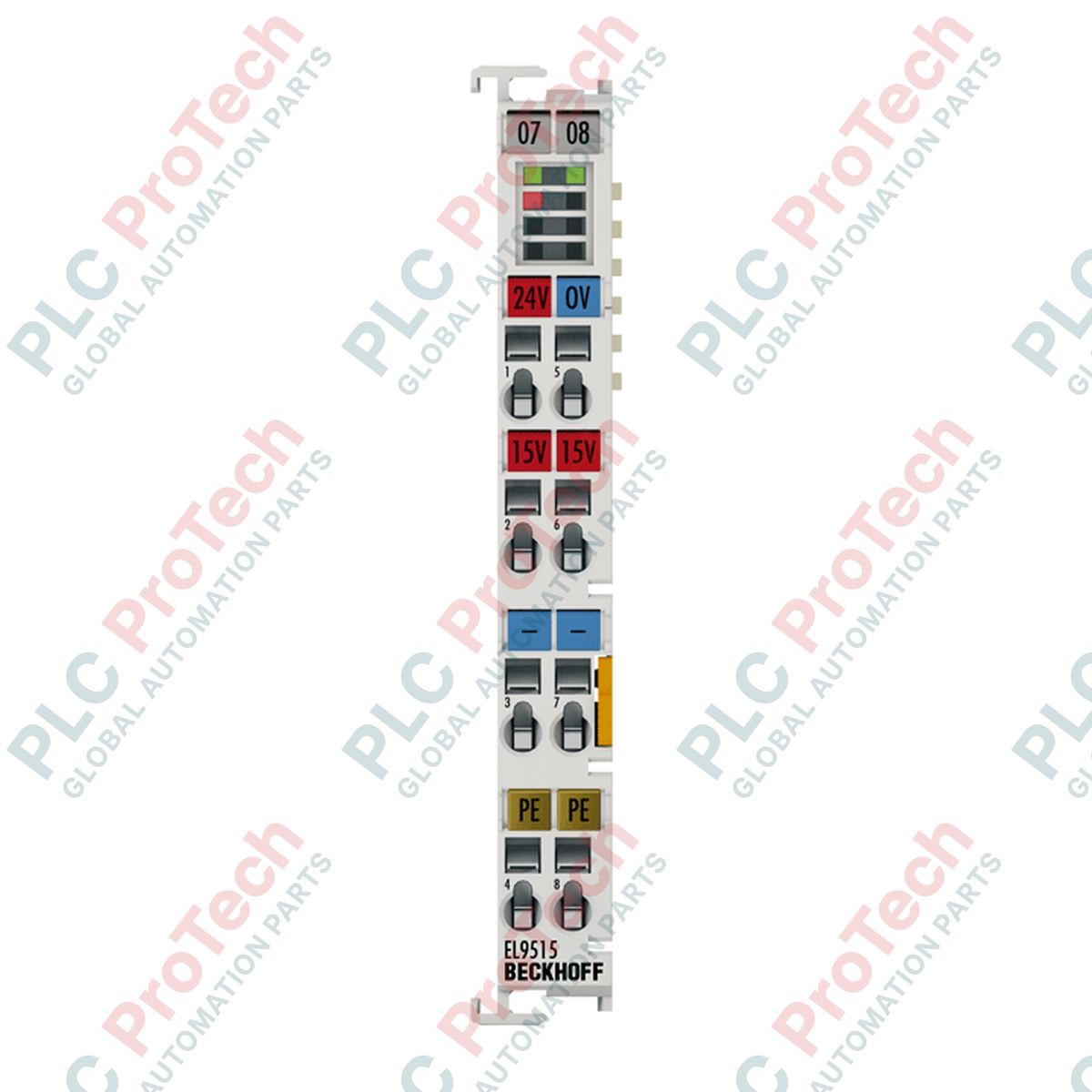

El EL9515 (EL9515) es un terminal de fuente de alimentación de alta precisión diseñado para convertir una entrada estándar de 24 V CC en una salida estabilizada de 15 V CC dentro del sistema de terminales EtherCAT. Este módulo está específicamente diseñado para proporcionar energía limpia y de bajo ruido a dispositivos de campo especializados, como sensores analógicos de alta gama, codificadores o transductores, que requieren un potencial de 15 V. Equipado con diagnósticos integrados y un LED de sobrecorriente, el EL9515 garantiza la integridad del circuito de alimentación secundario. Su diseño compacto de 12 mm y su certificación ATEX lo convierten en un componente esencial para aplicaciones industriales B2B en áreas peligrosas, automatización de laboratorio e instrumentación de precisión donde la estabilidad del voltaje es crítica.

Configuración técnica (Análisis en profundidad)

El EL9515 funciona como un convertidor CC/CC, obteniendo energía de los contactos de alimentación de 24 V CC y proporcionando una salida regulada de 15 V CC a una corriente máxima de 0.5 A. La salida es excepcionalmente estable, con una tolerancia de ±1 % y una ondulación residual de < 5 mV, lo cual es vital para prevenir la fluctuación de la señal en mediciones analógicas sensibles.

La seguridad y el tiempo de actividad del sistema se priorizan a través de un circuito a prueba de cortocircuitos y diagnósticos completos. El terminal informa su estado operativo, incluidas las condiciones de sobrecorriente o falla, directamente en la imagen de proceso de EtherCAT. Esto permite al controlador maestro monitorear el estado de la fuente de alimentación de 15 V en tiempo real. Para la inspección visual, un LED de diagnóstico dedicado proporciona retroalimentación inmediata sobre el estado del módulo sin necesidad de una conexión de software.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Cómo accedo a los diagnósticos del EL9515?

Los diagnósticos se mapean en la imagen de proceso de EtherCAT. Puede vincular estas variables en TwinCAT para monitorear estados de "Bajo voltaje" o "Sobrecorriente". Además, el LED rojo en la parte frontal del terminal se iluminará si se excede el umbral de corriente de 0.5 A.

¿El EL9515 proporciona energía al siguiente terminal a través de contactos de alimentación?

La salida de 15 V se proporciona a través de los puntos de conexión del terminal para el cableado de campo. Los contactos de alimentación internos (cuchillas) generalmente transportan el suministro principal de 24 V CC a los módulos posteriores. Siempre verifique la ruta actual en su configuración de hardware específica para asegurarse de que el potencial de 15 V se dirija solo donde se desea.

¿Este terminal es adecuado para su uso en atmósferas explosivas?

Sí. El EL9515 lleva la marca ATEX (II 3 G Ex nA IIC T4 Gc), lo que lo hace adecuado para su instalación en áreas peligrosas de Zona 2 cuando se aloja en una carcasa con la clasificación adecuada.

Guía de ingeniería e instalación

• Sensibilidad al voltaje: Debido a la baja ondulación residual (< 5 mV), este módulo es ideal para suministrar energía a convertidores analógico-digitales (ADC) de alta resolución. Para mantener este rendimiento, mantenga los cables de alimentación de 15 V lo más cortos posible y sepárelos de las líneas de CA de alta interferencia.

• Cableado y terminación: El terminal presenta cableado enchufable de la serie ES, lo que permite quitar el nivel de cableado sin desconectar los cables individuales. Utilice un destornillador para accionar las abrazaderas de resorte, asegurando una longitud de pelado de 8 a 9 mm para una conexión segura y resistente a las vibraciones.

• Consideraciones térmicas: Si bien el módulo está clasificado para 0.5 A, asegúrese de que la fuente de alimentación de entrada de 24 V CC sea robusta. El proceso de conversión genera una pequeña cantidad de calor; asegúrese de que el terminal de 12 mm tenga suficiente espacio vertical (30 mm) para la refrigeración por convección dentro del gabinete.

Ventajas de ingeniería

El EL9515 sobresale al eliminar la necesidad de fuentes de alimentación externas voluminosas de 15 V, lo que ahorra un espacio significativo en el riel DIN. Su aislamiento galvánico de 500 V protege el backplane de EtherCAT de posibles anomalías eléctricas en el lado del campo. Al cumplir con EN 61000-6-2/4 para EMC, está diseñado para funcionar de manera confiable en entornos industriales eléctricamente ruidosos. Para los fabricantes de máquinas B2B, la retroalimentación de diagnóstico integrada simplifica la creación de alertas HMI sofisticadas, asegurando que los problemas de la fuente de alimentación se identifiquen y resuelvan antes de que provoquen fallas más amplias en el sistema.
