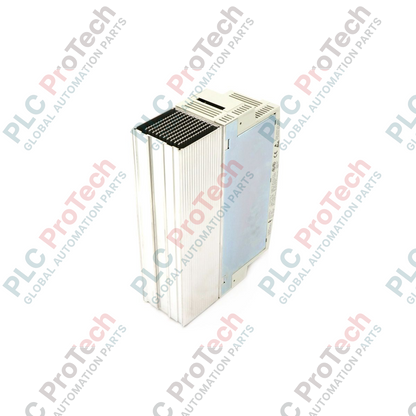

EVF9324-EVV100 Inversor de frecuencia vectorial de 3.0 kW de la serie Lenze 9300

Descripción general del producto

El EVF9324-EVV100 (EVF9324-EVV100) es un variador de frecuencia de alto rendimiento con control vectorial de la serie 9300 de Lenze, diseñado para ofrecer una regulación precisa de la velocidad y una elevada respuesta dinámica para motores asíncronos trifásicos. Con una potencia nominal de 3,0 kW, este accionamiento es una solución versátil para aplicaciones industriales como cintas transportadoras de tamaño mediano, maquinaria automatizada de embalaje y control de bombas centrífugas. Esta variante «EVV» está diseñada específicamente sin medidas integradas de supresión de interferencias, lo que la convierte en una opción ideal para su instalación en armarios de control que ya utilizan filtrado CEM centralizado o en entornos donde la corriente de fuga reducida es prioritaria. A pesar de estar descatalogado, el EVF9324-EVV100 sigue siendo un componente esencial para mantener y optimizar líneas de automatización antiguas de la serie 9300, ya que ofrece la durabilidad de ingeniería alemana y la estabilidad del par necesarias para los estándares modernos de fabricación.

Configuración técnica

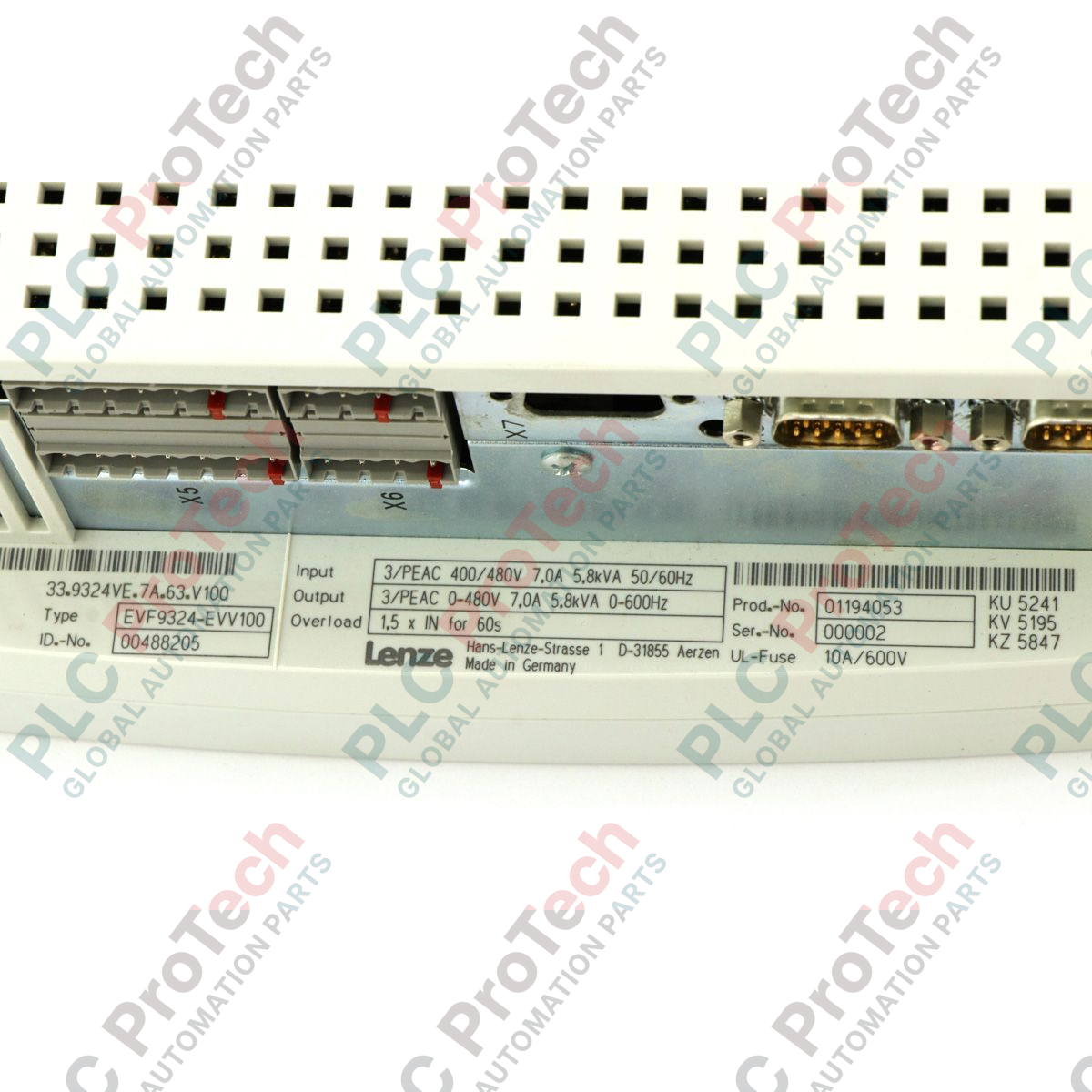

El EVF9324-EVV100 está diseñado para una conexión de red trifásica de 400 a 480 V, lo que garantiza la compatibilidad internacional con diversas redes eléctricas industriales. Utiliza un avanzado control vectorial sin sensor para mantener una linealidad excepcional del par, incluso a bajas velocidades, algo esencial en aplicaciones que requieren un arranque suave y un mantenimiento preciso de la velocidad bajo carga. El hardware cuenta con un diseño de interfaz modular que permite integrar módulos de comunicación de bus de campo (PROFIBUS, INTERBUS o CANopen) para facilitar su funcionamiento como nodo comunicativo dentro de una arquitectura PLC o DCS más amplia. Su chasis compacto de 9,70 cm de ancho y su peso de 5,00 kg están optimizados para el montaje vertical e incorporan una gestión térmica integrada que garantiza un funcionamiento continuo de 3,0 kW en armarios industriales cerrados.

Especificaciones técnicas

Preguntas frecuentes técnicas

¿Qué importancia tiene la designación «Sin supresión de interferencias» en un accionamiento de 3,0 kW?

Este modelo no dispone de un filtro de red interno, lo que resulta ventajoso en sistemas donde se utiliza un único filtro externo de gran tamaño para todo el armario de control. Esto reduce la corriente de fuga del accionamiento individual y puede evitar disparos intempestivos de dispositivos diferenciales (RCD) de alta sensibilidad en determinadas instalaciones eléctricas.

¿Puede utilizarse el EVF9324-EVV100 para tareas de posicionamiento de alta precisión?

Aunque la serie EVF es principalmente un variador de frecuencia para el control de velocidad y par, la arquitectura de la serie 9300 permite una gran flexibilidad de control. Sin embargo, para un posicionamiento de verdadera alta precisión o aplicaciones de sincronización mediante leva, las variantes EVS (servo) de la serie 9300 suelen ser más adecuadas.

¿Cómo transfiero los parámetros a un EVF9324-EVV100 de sustitución?

Los parámetros pueden transferirse mediante el módulo de teclado enchufable EMZ9371BC o a través de un enlace con un PC utilizando el software Lenze Global Drive Control (GDC). Se recomienda realizar copias de seguridad digitales de los conjuntos de parámetros para garantizar una restauración rápida durante las tareas de mantenimiento.

Guía de ingeniería e instalación

Para el EVF9324-EVV100, es esencial realizar un montaje adecuado; instale la unidad verticalmente en un armario de control bien ventilado, con una separación mínima de 100 mm por encima y por debajo del chasis. Dado que este modelo no dispone de supresión interna, es obligatorio utilizar cables de motor apantallados para mantener la compatibilidad electromagnética (CEM). Conecte el apantallamiento del cable a tierra mediante una abrazadera de 360 grados en la placa CEM del variador para minimizar el ruido radiado. Para proteger la etapa de potencia de 3,0 kW frente a transitorios de red, se recomienda encarecidamente instalar una reactancia de línea. Durante la puesta en servicio inicial, utilice la función «Sintonización automática» para calibrar el accionamiento según las características eléctricas específicas del motor, garantizando que el algoritmo de control vectorial proporcione la máxima eficiencia y una entrega estable del par en todo el rango de velocidades.
