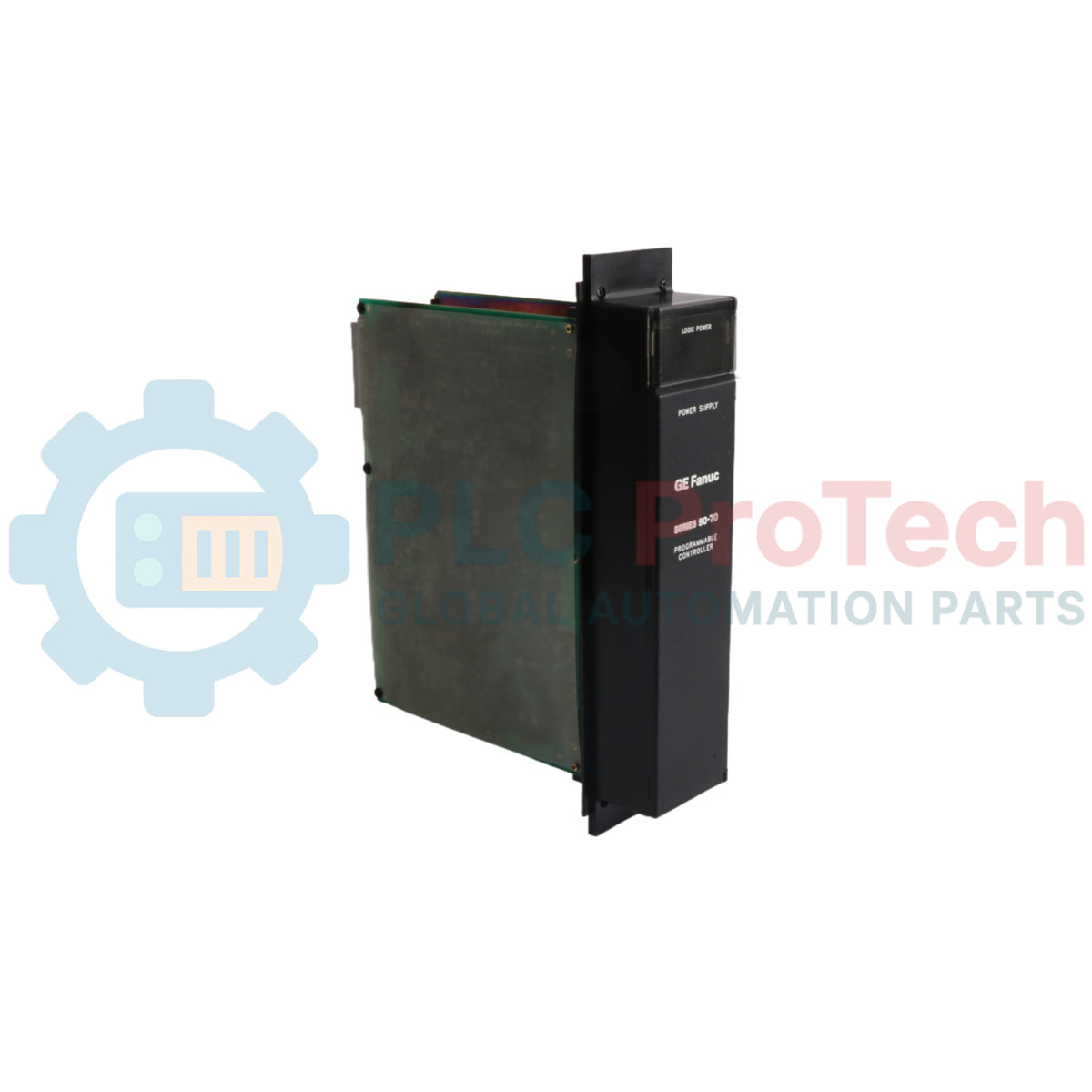

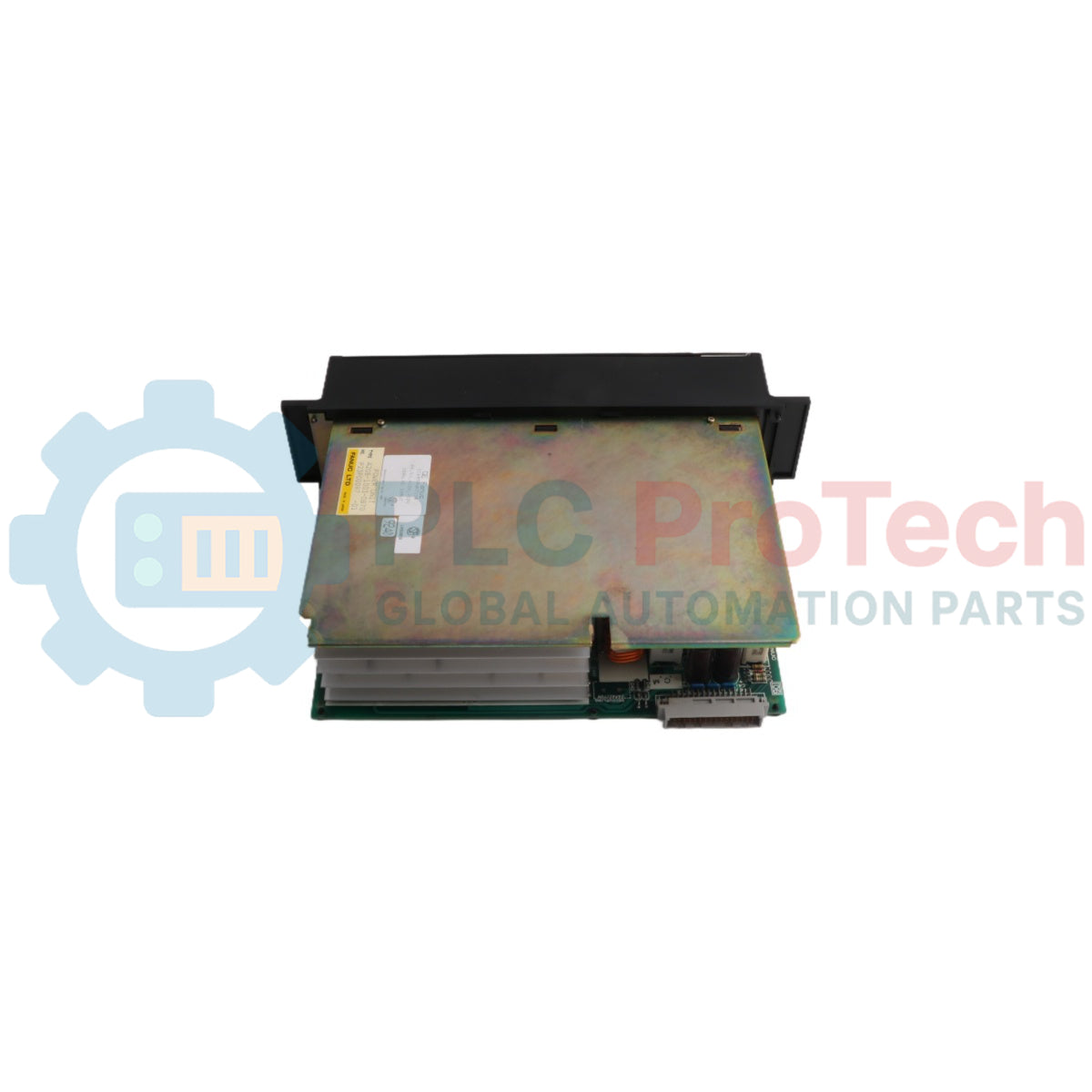

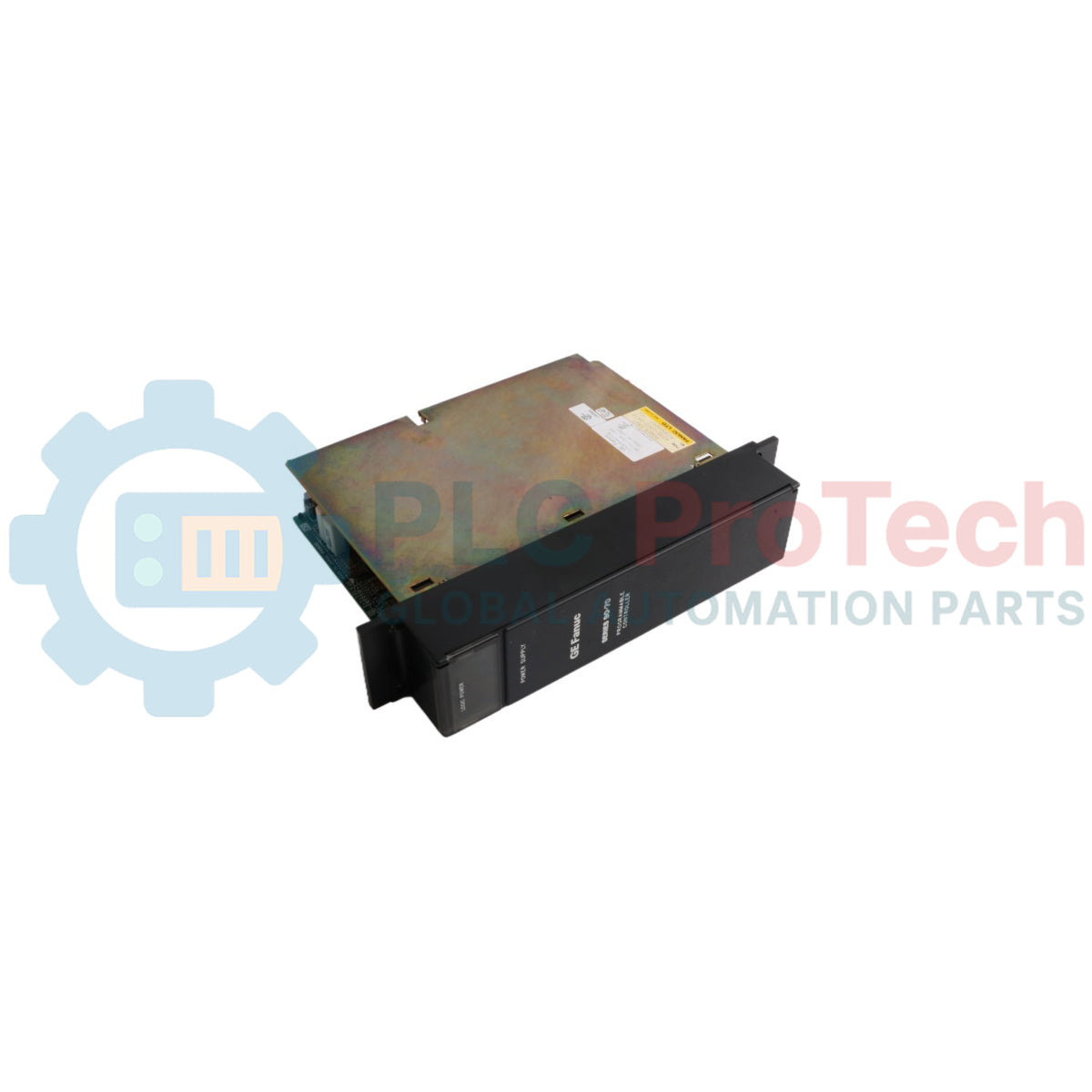

Módulo de Fuente de Alimentación GE Fanuc IC697PWR711 Serie 90-70

El GE Fanuc IC697PWR711 funciona como un módulo de fuente de alimentación montado en rack diseñado exclusivamente para la plataforma Series 90-70 de Controladores Lógicos Programables y configuraciones de chasis Integrador VME. Este ensamblaje de hardware de una sola ranura se monta directamente en la ranura más a la izquierda (Ranura 1) del rack del sistema, conectándose con un conector estándar de backplane de 48 pines para establecer la columna vertebral principal de distribución de energía. Proporciona una capacidad total de salida regulada de 100 vatios a través de tres rieles independientes de voltaje DC (+5 VDC, +12 VDC y -12 VDC) para alimentar circuitos locales de procesamiento lógico e infraestructura de E/S. Más allá de la rectificación básica de voltaje, el módulo incorpora hardware dedicado de secuenciación a nivel lógico que monitorea continuamente la integridad de la línea de entrada para transmitir señales de emergencia ACFAIL y SYSRESET a través del backplane, asegurando diagnósticos de inicialización altamente sincronizados y apagados controlados a prueba de fallos durante eventos de caída de tensión.

Características

• Arquitectura de instalación directa deslizante en rack optimizada para matrices de backplane Serie 90-70 de alta densidad.
• Tres rieles de voltaje DC de salida que entregan hasta 100 vatios de potencia continua y concurrente para la carga del sistema.
• Capacidades de enlace de expansión pre-cableadas que soportan operaciones de doble rack desde un solo módulo de fuente de alimentación mediante cableado de extensión.
• Redes integradas de protección electrónica contra cortocircuitos y sobretensiones incorporadas directamente en todas las rutas internas de salida.
• Circuitería activa de corrección del factor de potencia integrada para mantener un factor de potencia superior a 0.93 durante la alimentación desde red AC (aplicable a la versión C y posteriores).
• Motor automatizado de secuenciación de señales de hardware que impulsa diagnósticos en tiempo real del chasis mediante indicadores LED prominentes en el panel frontal.
• Cumplimiento estructural completo del sistema VME diseñado nativamente para interfaz con configuraciones estándar de backplane VME C.1.

Aplicaciones

• Gestión de energía de infraestructura de alta capacidad en células de procesamiento PLC Serie 90-70 para industria pesada.
• Arquitecturas de suministro de energía para plataformas complejas de integración y procesamiento industrial basadas en VME.
• Expansiones de hardware de automatización multi-rack que requieren compartición sincronizada de energía entre dos chasis.
• Procesos críticos de fabricación expuestos a riesgos de fluctuación de voltaje que requieren capacidades garantizadas de soporte durante caídas de energía.

Información para pedidos

Especificaciones técnicas

Conexiones e interfaces

Guías de instalación

Para asegurar una vida operativa confiable, aislamiento eléctrico adecuado y protección completa contra la propagación de ruido a través de la matriz del backplane Serie 90-70, ejecute los siguientes pasos de montaje de hardware con precisión.

• El conjunto de fuente de alimentación debe ocupar la ubicación de ranura dedicada más a la izquierda (Ranura 1) en cualquier configuración estándar de rack.
• Para configuraciones de doble rack que utilizan el enlace de cable de línea de extensión, asegúrese de que la carga combinada concurrente extraída por ambos backplanes permanezca por debajo del techo absoluto de diseño operativo de 100 vatios.

• Puesta a tierra de baja impedancia: Establezca una conexión segura desde el tornillo de seguridad GND del bloque terminal al chasis metálico general. Complete este enlace con cable de cobre sólido o trenzado AWG #12 (3.31 mm2) clasificado para temperaturas mínimas de operación de 75 grados Celsius.
• Mapeo de supresión EMI: Apriete firmemente los cuatro tornillos de retención del panel frontal en los canales metálicos del marco. Los dos tornillos estructurales inferiores están diseñados para acoplarse directamente con las pistas de tierra para descargar el ruido de radiación de alta frecuencia.

• Ejecute los lazos de infraestructura de distribución de alta tensión primaria entrante usando cables eléctricos de cobre AWG #16 (1.33 mm2) de alta resistencia.
• Todos los extremos de los cables que terminan en la tira de terminales frontal deben estar crimpeados en frío en terminales de anillo cerrado o tipo horquilla correspondientes. Bloquee cada tornillo usando una llave de torque manual precisa ajustada exactamente a 12 in-lbs (1.3 N-m) de torque mecánico físico.
